Elechouse双路直流电机驱动板结构设计

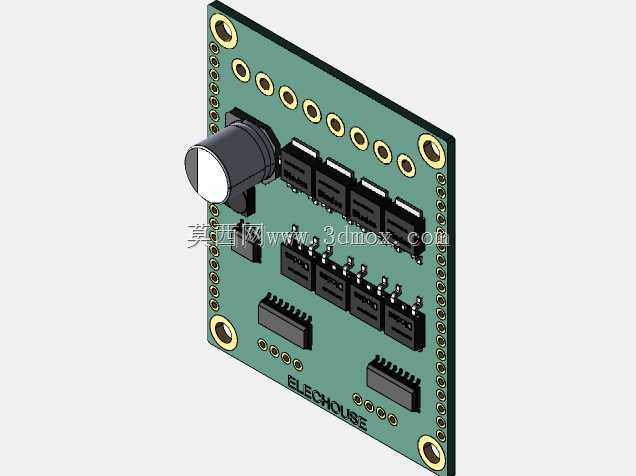

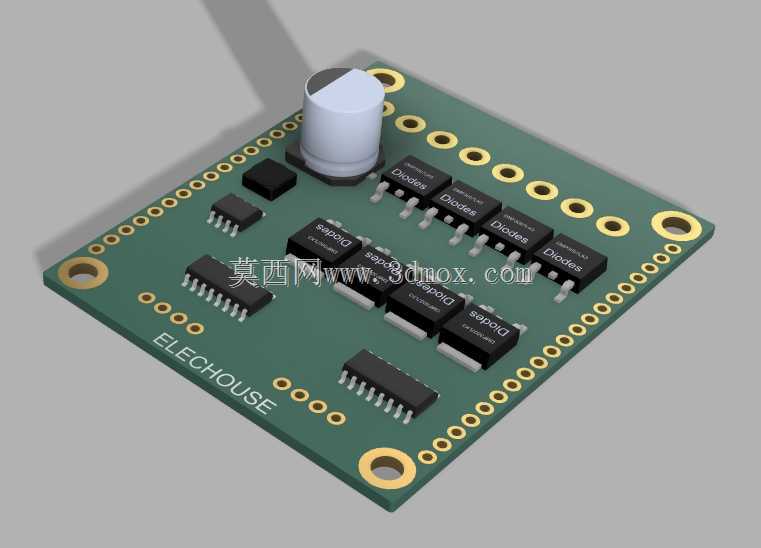

　　这款双路电机驱动模块的结构设计，核心围绕大电流直流电机的驱动控制需求展开，适配Arduino等开源控制平台的扩展使用场景，在小型移动机器人、智能小车、机械臂关节驱动、小型自动化执行机构的电控系统中，这类驱动板是连接主控单元与动力电机的核心功率转换部件。从板载布局来看，PCB基材采用常规FR-4环氧玻纤板，板体边缘整圈排布镀金安装孔与信号接线焊盘，四个角位设置大尺寸金属化安装孔，孔径适配M3规格固定螺丝，安装时可通过铜柱将板体固定在设备机架的绝缘安装位上，板体与安装面预留3mm以上安全间隙，避免背面焊盘与金属机架接触造成短路。板上核心功率器件采用八颗N沟道MOS管组成双H桥拓扑，每一路桥臂对应一个电机输出通道，

　　单通道持续输出电流可达50A，能够驱动12-36V供电范围内的大功率直流电机，满足重载小型移动平台的动力输出需求；每颗MOS管旁对应贴片续流二极管，在电机启停、正反转切换的瞬间吸收反向电动势，避免反向电压击穿主控回路的敏感元件。板体左上角设置直立铝电解电容，容值选型匹配大电流回路的滤波需求，在电机启动瞬间的大电流冲击下，能够稳定母线电压，避免主控板因电压跌落出现复位异常。信号输入侧的排针焊盘沿板边单侧排布，对应电源输入、两路电机输出、PWM调速信号、方向控制信号、使能信号的接线位，接线顺序与开源驱动库的引脚定义完全匹配，开发时无需额外调整接线映射即可直接调用成熟驱动代码。板载元件的排布遵循功率回路最短原则，

　　大电流走线宽度设计满足50A持续载流的温升要求，走线表面做露锡加厚处理，降低大电流下的线路压降与发热；信号走线与功率走线保持足够安全间距，避免功率回路的开关噪声干扰控制信号的传输稳定性。从安装边界来看，板体整体为矩形结构，长宽尺寸适配小型机器人底盘的电控仓安装空间，板上最高元件为顶部的电解电容，整体高度不超过15mm，安装时不会与上层的主控板、传感器支架产生结构干涉。在实际设备集成场景中，这类驱动板可直接固定在机器人底盘的下层电控安装位，功率接线端朝向电池与电机的出线方向，信号端朝向主控板的安装侧，能够大幅缩短接线长度，减少线路损耗。板体表面的丝印清晰标注了每个接线位的功能定义、正负极方向，装配接线时无需对照原理图即可完成接线操作，

　　降低装配出错概率。功率器件的排布位置预留了加装小型散热片的空间，在长时间满负载运行的场景下，可在MOS管表面粘贴绝缘导热胶垫后加装铝制散热片，将器件工作温度控制在额定范围内，提升长时间工作的可靠性。板边的镀金焊盘除了固定安装的作用外，部分预留焊盘可作为电流检测、故障反馈信号的扩展接口，方便开发者根据实际需求添加过流保护、堵转检测等附加功能。在结构建模过程中，所有元件的外形尺寸、引脚位置、安装孔位均按照实物1:1比例还原，焊盘的厚度、丝印的位置、元件的高度公差都做了对应匹配，在做整机结构装配干涉检查时，能够直接调用该模型验证安装空间是否充足，避免实际加工装配时出现元件碰撞、接线空间不足的问题。
