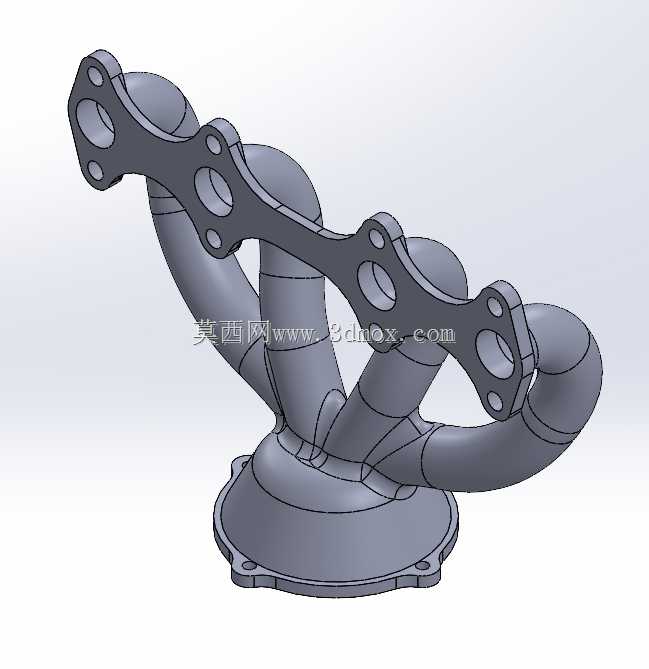

四缸发动机排气歧管结构三维设计

　　在车用内燃机的进排气系统开发环节，排气歧管的结构合理性直接决定发动机的排气效率、动力输出特性以及各缸排气干扰程度，是动力总成匹配阶段需要重点校核的核心零部件。这款四缸机型配套的排气歧管，采用等长管路的布局思路，四个进气法兰接口分别对应发动机缸盖的四个排气道位置，安装法兰面加工有定位销孔与螺栓过孔，能够保证与缸盖排气侧的密封面完全贴合，避免高温高压排气泄漏的问题。从结构设计来看，每一段支管的弯曲弧度都经过流道仿真优化，管路内壁过渡平滑，没有突兀的截面突变，能够最大程度降低排气气流在管内的流动阻力，减少各缸排气过程中的脉冲干涉，让四个气缸排出的废气能够顺畅汇入底部的总排气出口，对接后续的三元催化器或者涡轮增压器进气端。安装边界方面，

　　进气侧法兰的孔位间距严格匹配对应排量四缸发动机的缸盖排气侧螺栓孔分布，法兰厚度满足高温工况下的结构强度要求，不会因为长期承受排气高温与振动出现法兰变形、密封失效的问题；底部的总出口法兰同样预留了标准的螺栓连接位，能够适配常规的排气后处理装置连接尺寸，不需要额外做转接结构就能完成装配。实际装车应用场景中，这类排气歧管多用于小排量自然吸气或者低增压的乘用车汽油机，日常运行时管内会持续通过数百摄氏度的高温排气，因此结构设计时充分考虑了热胀冷缩的变形量，各支管的弯曲段预留了足够的热变形补偿空间，避免热应力集中导致的管路开裂问题。从建模细节来看，法兰面的密封筋结构、管路的壁厚均匀性、安装凸台的加强结构都做了完整还原，

　　每一处圆角过渡都符合铸造工艺的成型要求，既能够满足流体仿真的模型精度要求，也可以直接作为铸造开模的结构参考，不需要做过多的工艺性修改就能投入生产验证。在做发动机台架匹配测试时，这类等长歧管能够帮助提升发动机中高转速区间的排气顺畅度，优化充气效率，对于动力输出的线性度提升有明显帮助，同时合理的管路走向也能规避发动机舱内的周边部件干涉，在有限的机舱布置空间内完成走管，不会与周边的线束、冷却管路、隔热罩等部件产生安装冲突。
