CA6140车床用换挡拨叉结构设计

　　该拨叉是CA6140普通车床主轴箱变速操纵机构的核心执行零件，主要承担滑移齿轮的轴向拨动功能，在车床主轴箱的多级变速传动链路中，通过外部操纵杆的力矩输入，带动对应挡位的滑移齿轮沿花键轴轴向滑移，实现不同齿轮副的啮合切换，以此完成车床主轴不同转速挡位的切换动作，是车床实现多转速输出、适配不同金属切削工况必不可少的传动构件。从实际应用场景来看，这类拨叉长期工作在主轴箱封闭润滑环境内，工作过程中需要承受拨叉槽与操纵销之间的滑动摩擦力、叉口与滑移齿轮环槽之间的接触挤压力，同时换挡瞬间会承受一定的冲击载荷，因此零件的结构强度、配合面的耐磨性能、安装基准的形位公差都有明确的工程要求。

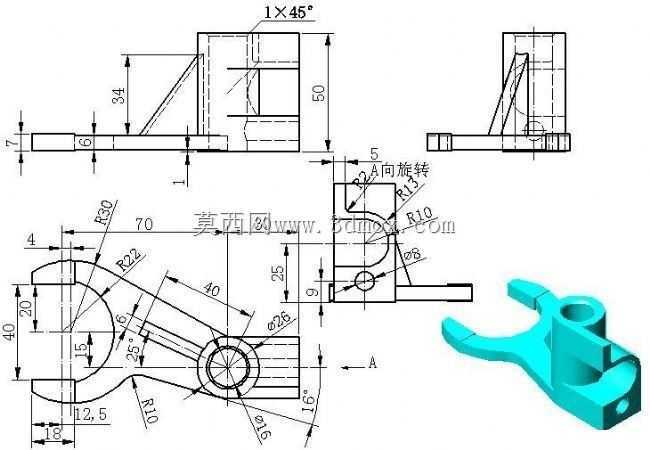

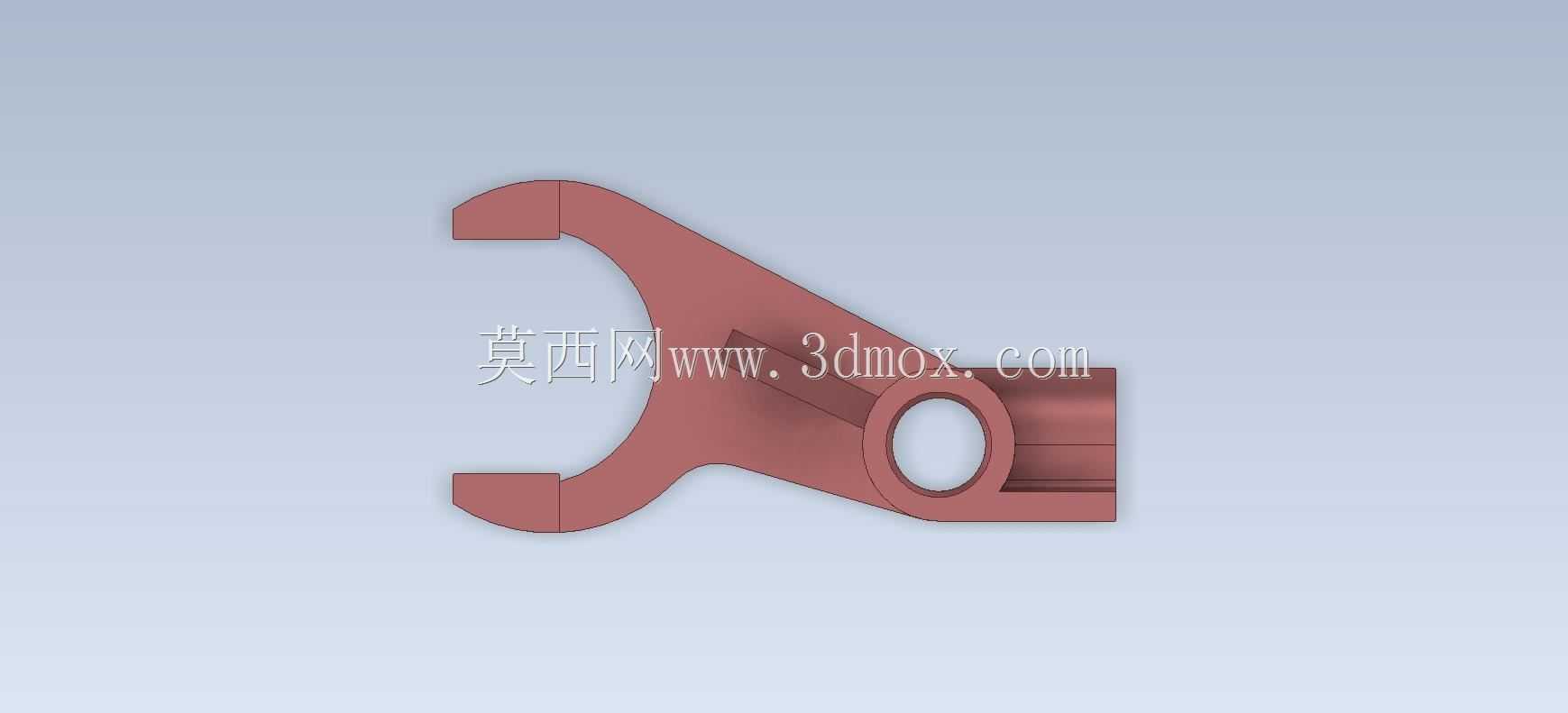

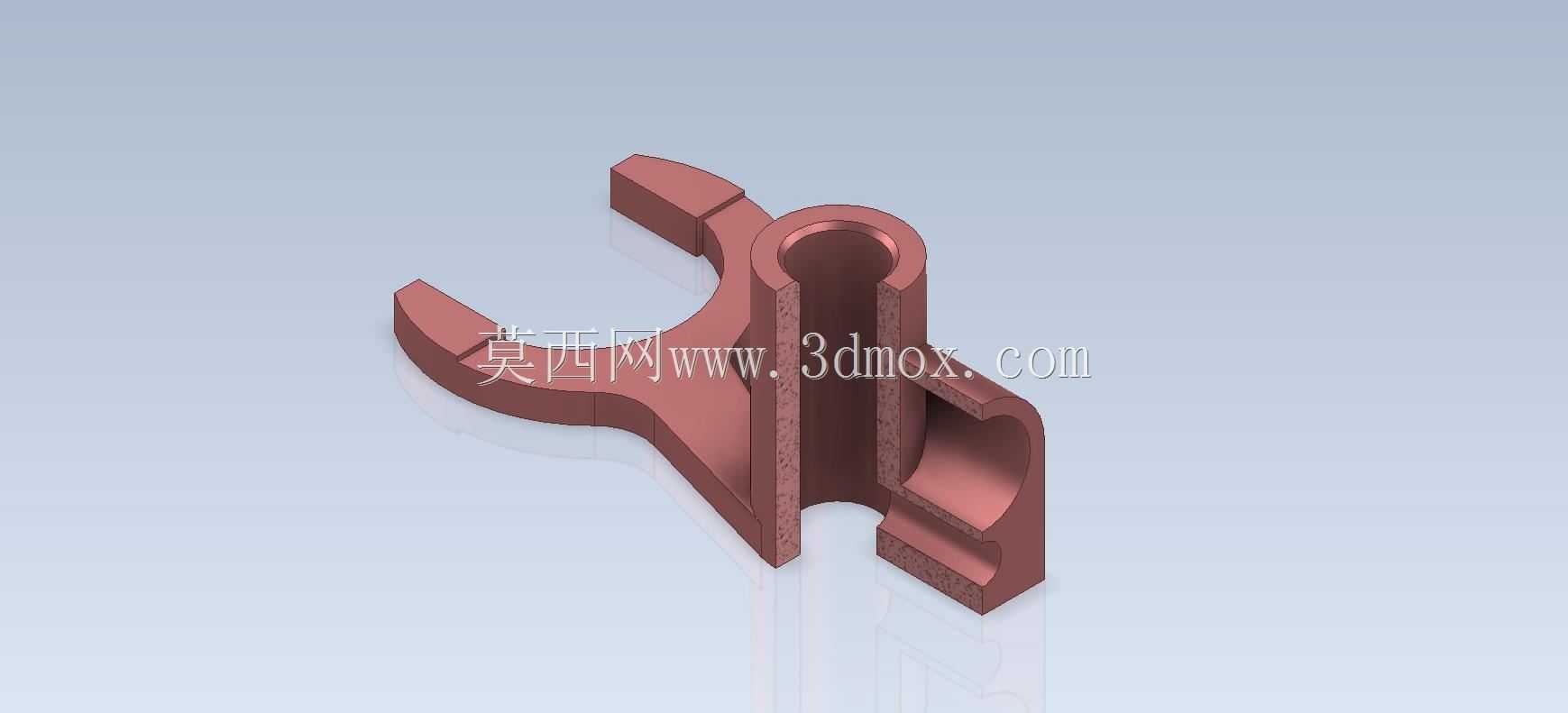

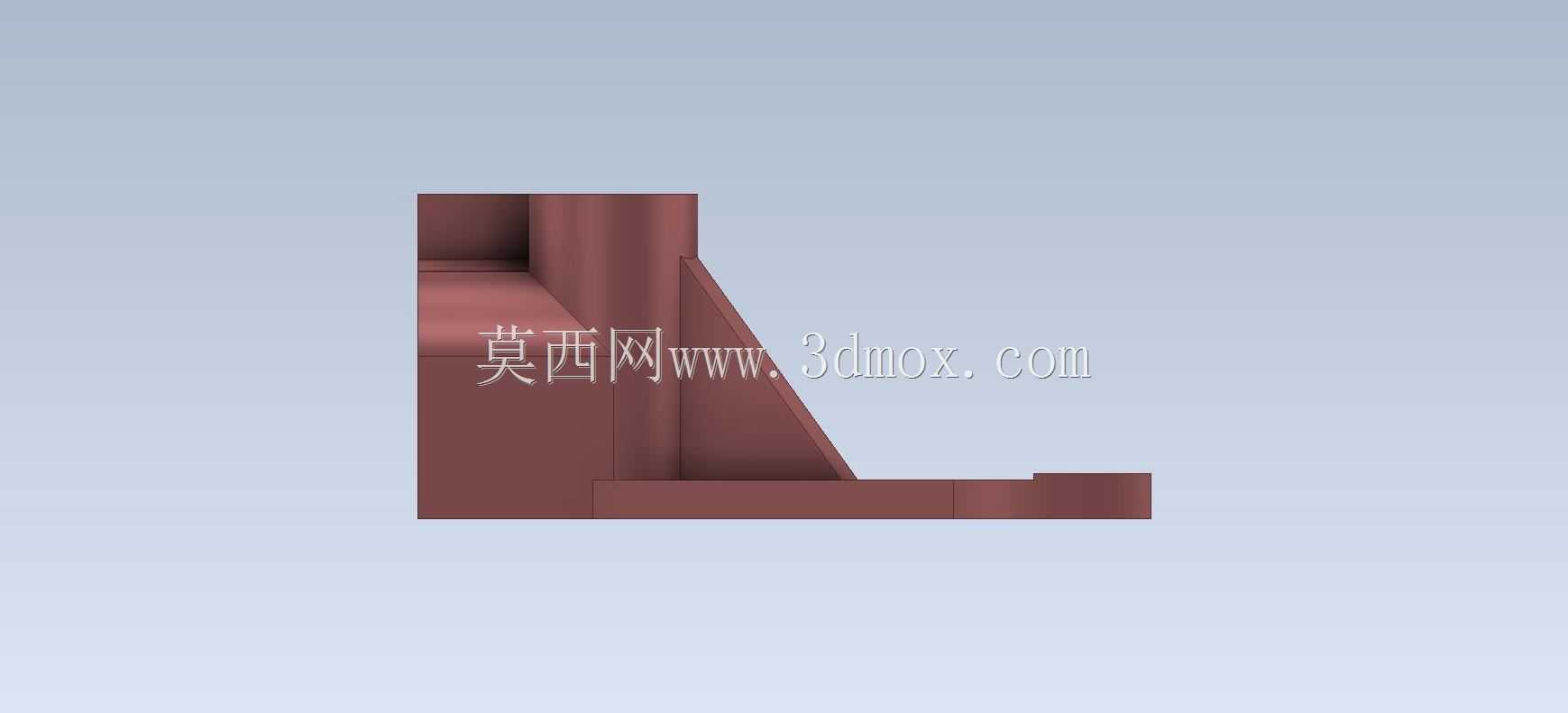

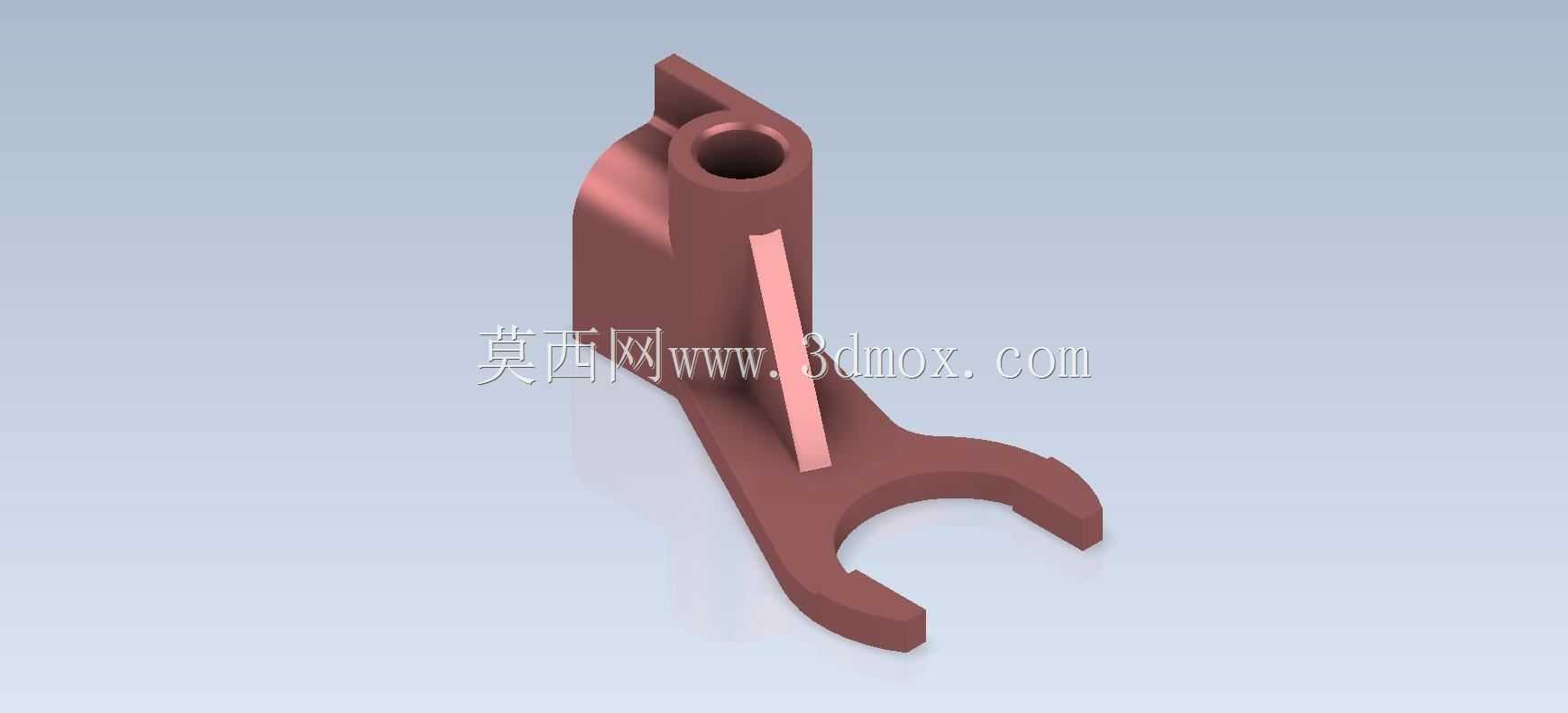

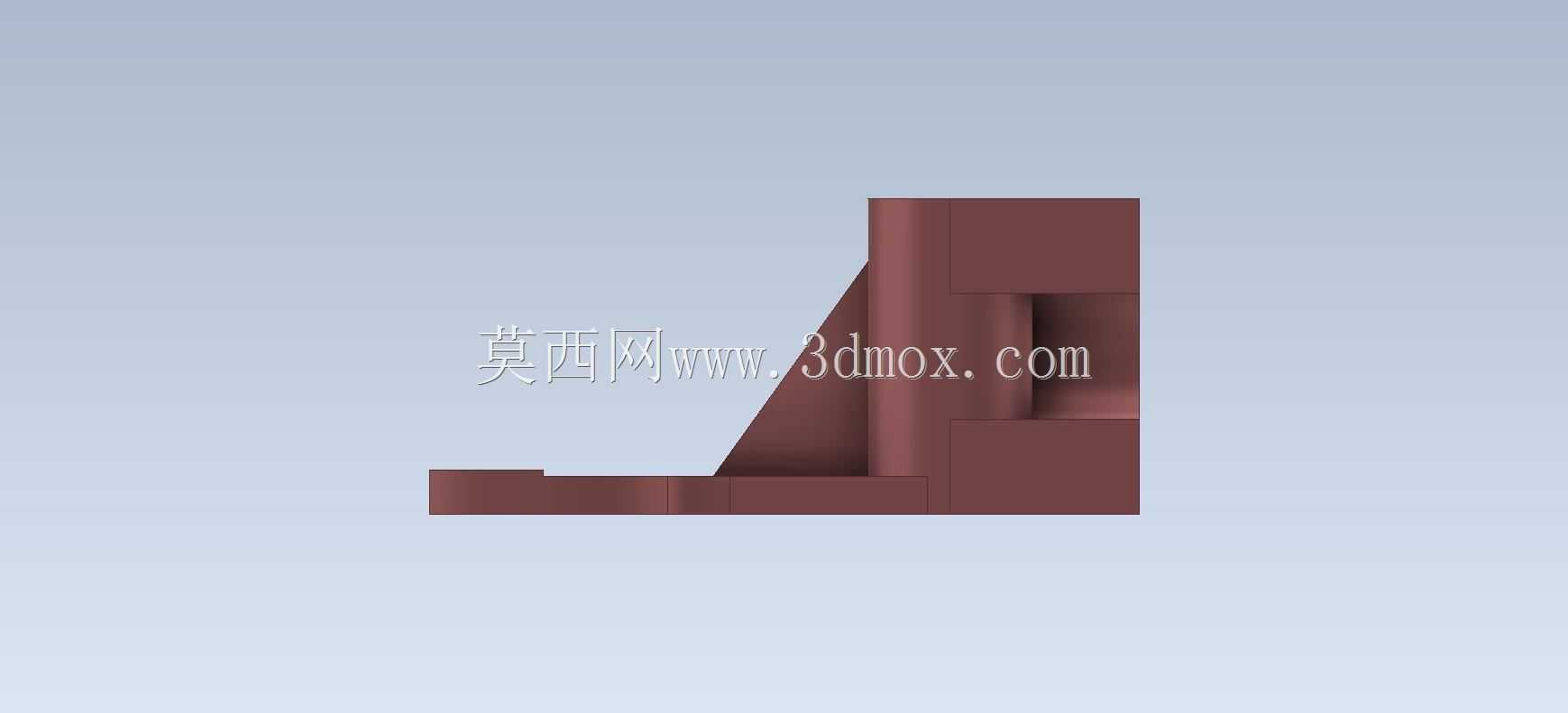

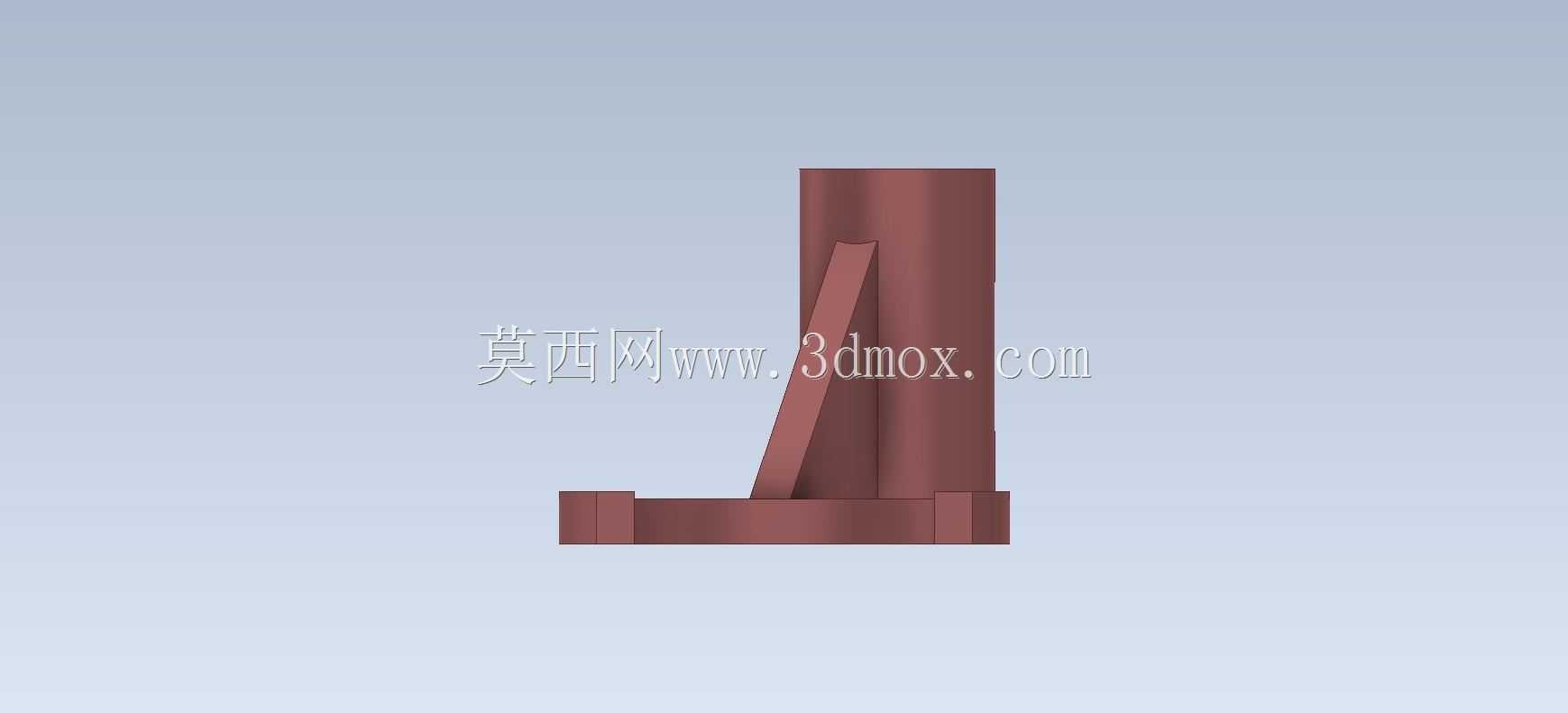

　　从结构设计思路来看，该拨叉采用一体化铸造成型后机加工的工艺路线，主体设置有带通孔的安装筒段，该内孔是拨叉的安装基准，装配时与箱体内的固定导向轴形成间隙配合，为拨叉的摆动提供回转支撑，内孔的尺寸公差通常选取H7级别，表面粗糙度控制在Ra1.6，保证摆动过程灵活无卡滞，同时避免间隙过大导致的换挡到位精度不足问题。筒段侧面延伸出的拨叉臂采用变截面设计，靠近安装筒的位置截面厚度更大，向叉口方向逐步收窄，这种设计既可以保证拨叉整体的抗弯强度，避免换挡受力时臂部出现塑性变形，又能合理控制零件重量，减少换挡操纵的阻力。拨叉头部的叉形开口是直接与滑移齿轮配合的工作面，两个叉爪的内侧面为平行工作面，工作时卡入滑移齿轮的环形拨槽内，叉爪工作面的平行度公差需要控制在0.02mm以内，工作面与安装筒内孔轴线的垂直度公差不超过0.03mm，防止拨动齿轮时出现偏载，导致齿轮滑移卡滞、拨槽异常磨损的问题。

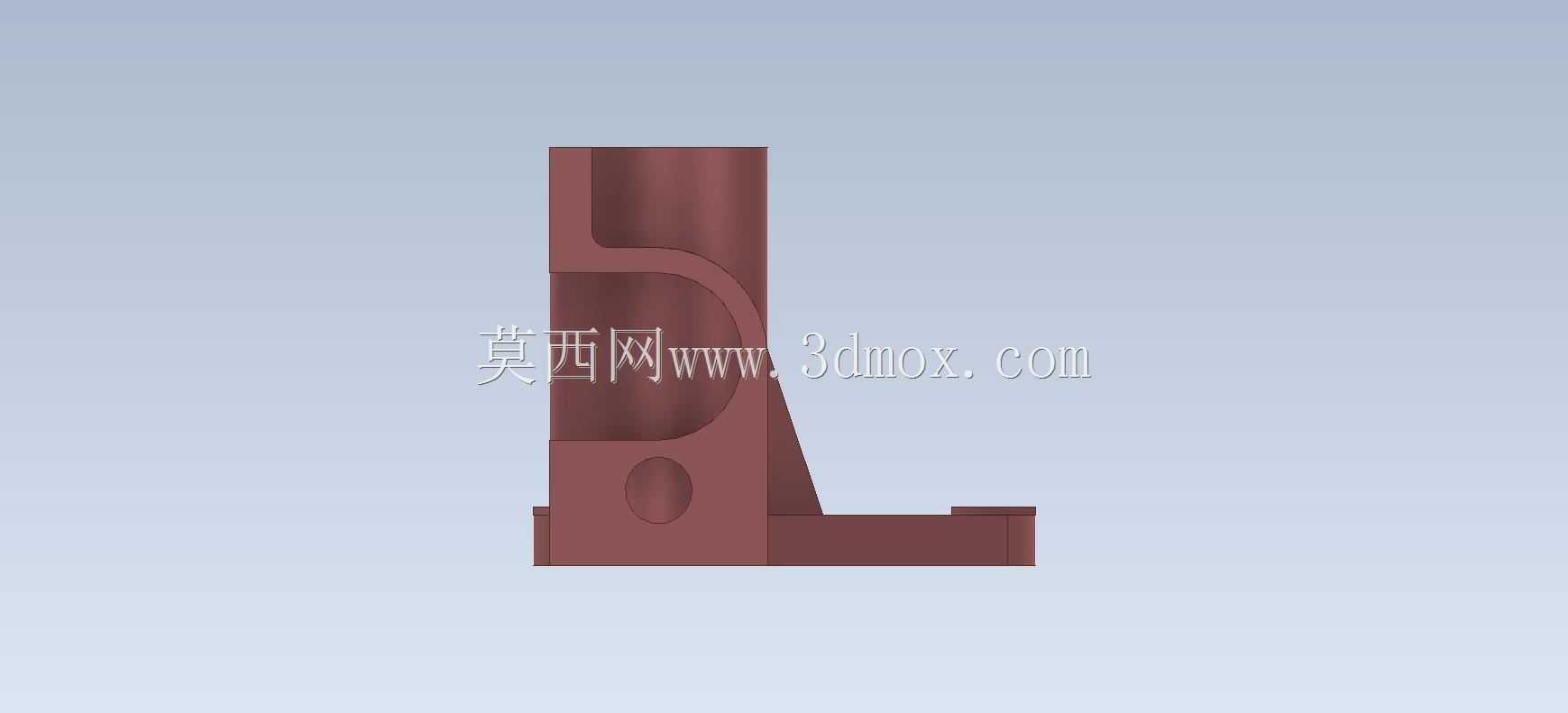

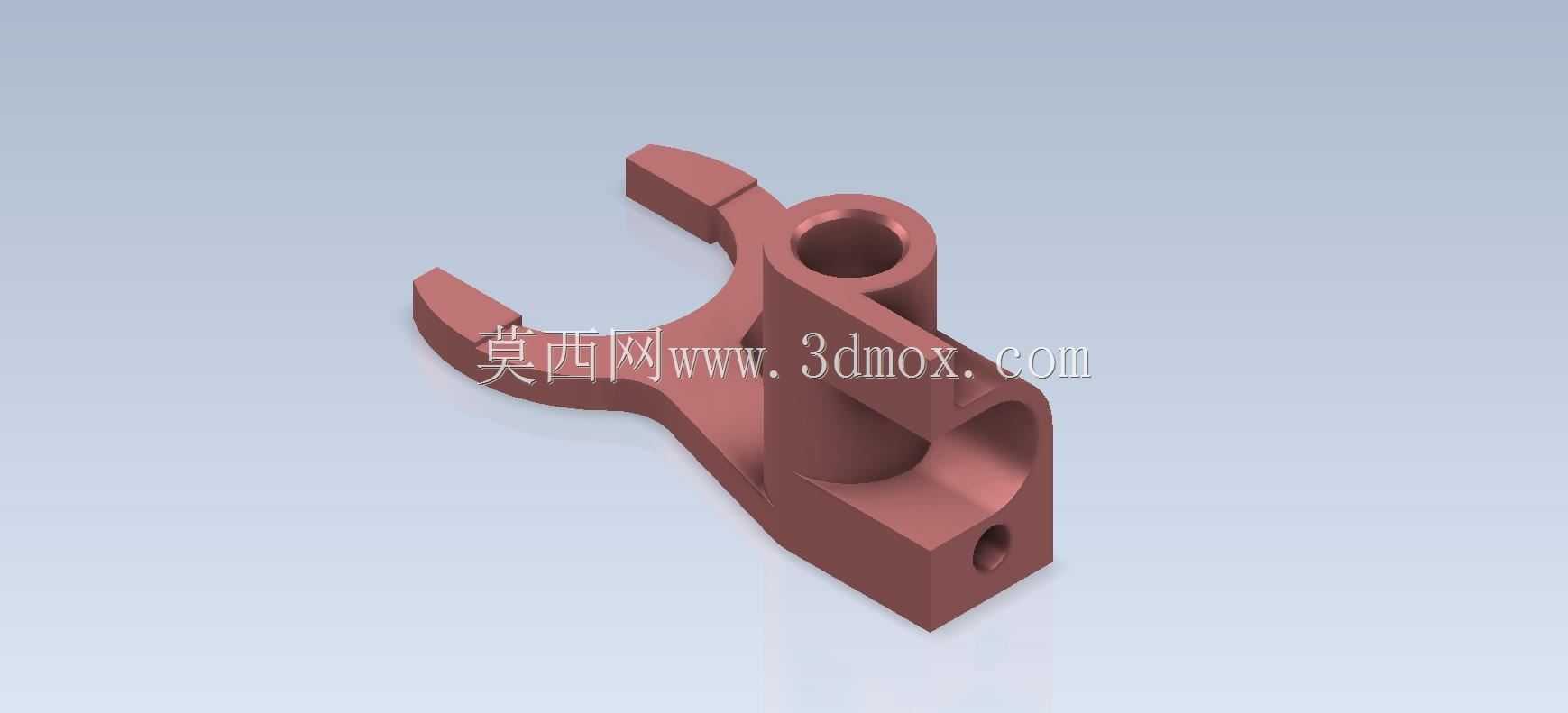

　　在安装筒的侧上方设计有带凹坑的拨销配合槽，该槽是操纵机构的动力输入位置，操纵杆上的圆柱销嵌入该槽内，当操纵杆摆动时，销柱在槽内滑动同时带动拨叉绕安装轴回转，槽的弧形轮廓经过运动轨迹校核，保证整个换挡行程中销柱与槽壁始终保持良好接触，不会出现脱槽、卡滞的问题，槽的表面同样需要做硬化处理，提升长期滑动摩擦下的耐磨性能。零件底部的小通孔为工艺孔兼润滑通孔，一方面用于加工过程中的装夹定位，保证各加工面的位置精度，另一方面装配后可以让主轴箱内的润滑油通过该孔流入安装筒的配合面，形成持续的油膜润滑，减少配合面的磨损，延长零件使用寿命。

　　从安装边界来看，该拨叉安装后，安装筒内孔轴线与对应滑移齿轮的轴线、花键轴轴线保持空间平行，平行度公差不超过0.04mm，叉口的开口宽度比滑移齿轮拨槽的宽度大0.1-0.2mm，保证拨动过程中既不会出现间隙过大的冲击异响，也不会因为间隙过小导致卡滞。拨叉的整体回转行程经过严格校核，在两个极限换挡位置时，叉爪不会与箱体内的相邻齿轮、轴套等构件发生运动干涉，拨销槽的行程范围也与操纵杆的摆动角度完全匹配，保证每个挡位都能准确到位，让齿轮副达到设计的啮合宽度，避免出现齿轮啮合不足导致的打齿、传动噪声过大等问题。在细节设计上，零件的所有棱边都做了R0.5-R1的圆角过渡，避免应力集中，同时也防止装配过程中锐边划伤操作人员、破坏密封件，叉爪的端部做了小角度倒角，方便装配时顺利卡入齿轮的环形槽内，降低装配难度。这类拨叉的材质通常选用HT200灰铸铁，具备良好的减震性与耐磨性能，铸造后经过时效处理消除内应力，避免加工后出现变形，配合面经过高频淬火处理，硬度达到HRC45-50，满足长期往复运动下的耐磨要求，能够适配车床长期满负荷的金属加工作业需求，在频繁换挡的工况下依然可以保持稳定的动作精度与使用寿命。
