数控机床30度可转位倒角加工刀具结构

　　在数控加工车间的日常批量生产场景里，孔口、棱边的倒角工序往往是容易被忽略却直接影响零件装配精度、去毛刺质量的关键环节，这款30度倒角专用刀具正是针对这类加工需求开发的机夹式切削工具，适配立式加工中心、数控车床等常见数控设备的标准刀柄接口，可完成零件端面、内孔、外圆棱边的30度倒角加工，替代传统的手动打磨、焊接式倒角刀作业，大幅提升批量零件倒角工序的一致性与加工效率。

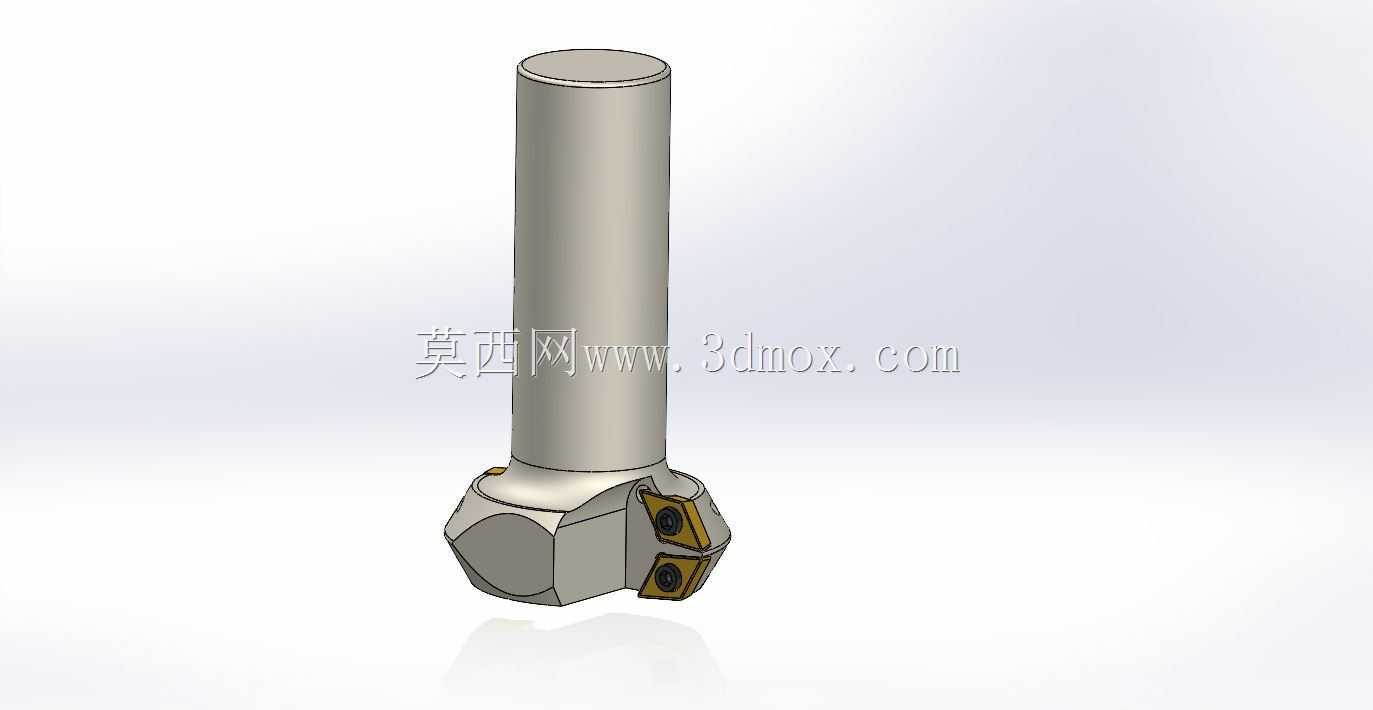

　　从结构设计逻辑来看，这款刀具采用了直柄式刀体搭配可转位硬质合金刀片的组合方案，直柄段的直径公差严格按照数控设备弹簧夹头、ER刀柄的装夹精度要求设计，装夹时无需额外配置过渡套，可直接装入对应规格的刀柄夹头内，装夹悬伸长度可根据加工深度灵活调整，刀体与刀片接触的定位面经过精密磨削，保证刀片安装后的角度偏差控制在允许范围内，避免倒角角度超差。刀头部分采用了双刀片对称布局的设计，相比单刀片倒角刀，双刀片结构可有效平衡切削过程中的径向力，减少高速切削时的刀体振颤，尤其是在加工深孔口倒角、大直径外圆倒角时，对称受力的结构能显著提升切削稳定性，降低加工表面的振纹风险，同时双刀片的设计也能在同等进给参数下提升进给速度，缩短单工序加工时长。

　　刀片采用标准的可转位三角形硬质合金刀片，刀片通过沉头螺钉压紧在刀体的定位槽内，当刀片的一个切削刃磨损后，只需松开螺钉将刀片转位更换新的切削刃即可继续使用，无需重新对刀，大幅减少刀具换刀调整的辅助时间，刀片的切削角度经过优化，前角设计兼顾了切削锋利度与刃口强度，既可以加工普通碳钢、合金钢等常见金属材料，也能适配铜、铝等有色金属的倒角加工，避免粘刀问题。刀体的排屑槽设计贴合倒角加工的切屑流向，30度的倒角角度对应的切削区域会产生带状或C形切屑，排屑槽的倾斜角度可引导切屑向远离加工面的方向排出，避免切屑缠绕在刀体上刮伤已加工表面，也能减少切屑堆积在刀片切削区造成的二次切削磨损。

　　从安装边界与适配场景来看，这款刀具的直柄段长度预留了足够的装夹余量，可适配不同行程的数控设备，在加工小型零件的端边倒角时，可缩短悬伸长度提升刚性；在加工腔体内部的交叉孔口倒角时，可适当拉长悬伸长度，满足深腔内部的加工可达性要求。刀头部分的最大回转直径经过严格核算，在加工内孔倒角时，可适配最小内孔直径大于刀头回转直径的零件，避免刀头与孔壁发生碰撞干涉，实际使用时只需根据零件的倒角尺寸要求，设定对应的Z轴进给深度与主轴转速，即可一次走刀完成均匀的30度倒角加工，倒角宽度可通过进给深度精准控制，无需多次走刀修调。

　　在实际生产应用中，这类倒角刀具常被用于液压阀块、汽车零部件、精密传动零件的加工工序中，这类零件往往存在大量的交叉孔口、装配棱边需要倒角去毛刺，传统的人工倒角不仅效率低下，还容易出现倒角大小不均、角度不一致的问题，甚至会因为手动操作失误碰伤零件的关键配合面，采用这款机夹式倒角刀进行数控加工后，倒角的角度、宽度一致性可得到稳定保证，零件的装配适配性显著提升，也减少了后续钳工去毛刺的工作量。刀具的刀体采用合金钢材料经热处理加工，具备足够的刚性与韧性，即使在断续切削的场景下，比如加工带键槽的轴端倒角、带缺口的法兰端面倒角时，也能承受一定的冲击载荷，避免刀体断裂、刀片崩碎的问题。

　　从建模设计的角度来看，这款刀具的三维模型完整还原了刀体的直柄装夹段、刀头定位槽、刀片压紧结构、切削刃角度等关键细节，在进行数控加工编程、刀具干涉检查、工装夹具设计时，可直接调用该模型进行装配仿真，提前验证刀具与工件、夹具之间的安全距离，避免实际加工中出现撞刀问题。模型中刀片的安装位置、刀体的各段尺寸都严格按照实际刀具的加工尺寸设计，可用于加工前的走刀路径模拟，核算倒角加工的进给参数对应的切削宽度，帮助编程人员快速设定合理的加工参数，减少现场试切的材料浪费与调试时间。
