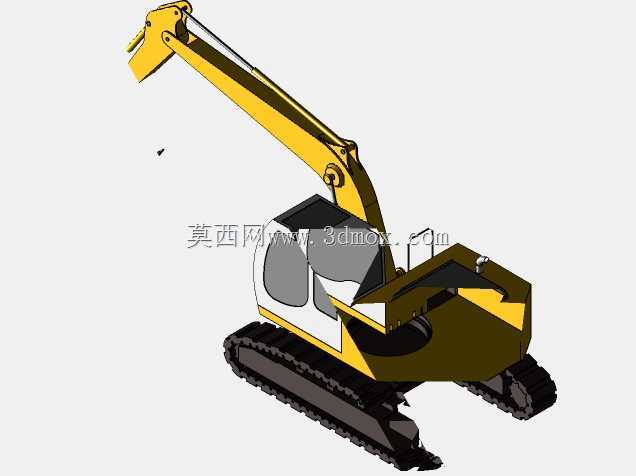

履带式单斗液压挖掘机整机结构三维数模

　　这套履带式挖掘机三维结构数模，完整还原了中小型履带挖掘机的整机布局与核心部件装配关系，可直接用于土方机械结构教学、作业工况模拟、部件干涉校验等场景。从结构设计逻辑来看，整机采用经典的上下分体式布局，下部为履带行走总成，上部为可360度回转的作业平台，前端铰接动臂、斗杆与铲斗组成的工作装置，各铰接点的配合间隙、转动行程均按照实际工程设备的运动边界做了约束，可直接在三维环境中模拟挖掘、提升、回转、卸料的全流程动作，验证各部件在极限作业姿态下是否存在运动干涉。履带行走部分采用整体式履带架搭配支重轮、引导轮、驱动轮的标准配置，履带板的接地长度、轨距参数匹配中小型挖掘机的通过性要求，可适配松软土方、碎石路面等多种非硬化作业场地，

　　底盘的最小离地间隙预留了足够的通过空间，避免作业过程中底盘托底剐蹭。上部回转平台集成了驾驶室、动力舱、液压油箱、配重块的布局，配重块的安装位置与整机重心匹配，在铲斗满负载举升的极限工况下，可保证整机纵向稳定性，不会出现前倾失稳的问题；驾驶室的视野开口按照实际作业视野要求设计，可覆盖前端挖掘区域、侧面履带行走区域的观察范围，减少作业盲区。工作装置的液压油缸铰接位置经过行程匹配，动臂举升角度、斗杆收放角度、铲斗翻转角度均覆盖常规土方作业的动作范围，可满足基坑开挖、散料装卸、场地平整等常见作业需求，各结构件的截面形态参考了实际挖掘机的受力设计，动臂采用变截面箱型结构，在保证结构强度的同时控制整机自重，

　　斗杆与铲斗的铰接点位置兼顾挖掘力传递与卸料高度要求。整套数模的各部件装配层级清晰，连接关系符合实际设备的装配逻辑，没有出现部件错位、配合关系错误的问题，可作为挖掘机结构设计入门的参考样例，也可用于作业仿真、虚拟教学等场景的基础模型使用，建模过程中对非核心的小零件做了合理简化，在保证结构完整性的同时降低了模型复杂度，适配常规配置的三维软件运行要求。
