铰接式四轮平板牵引搬运拖车结构

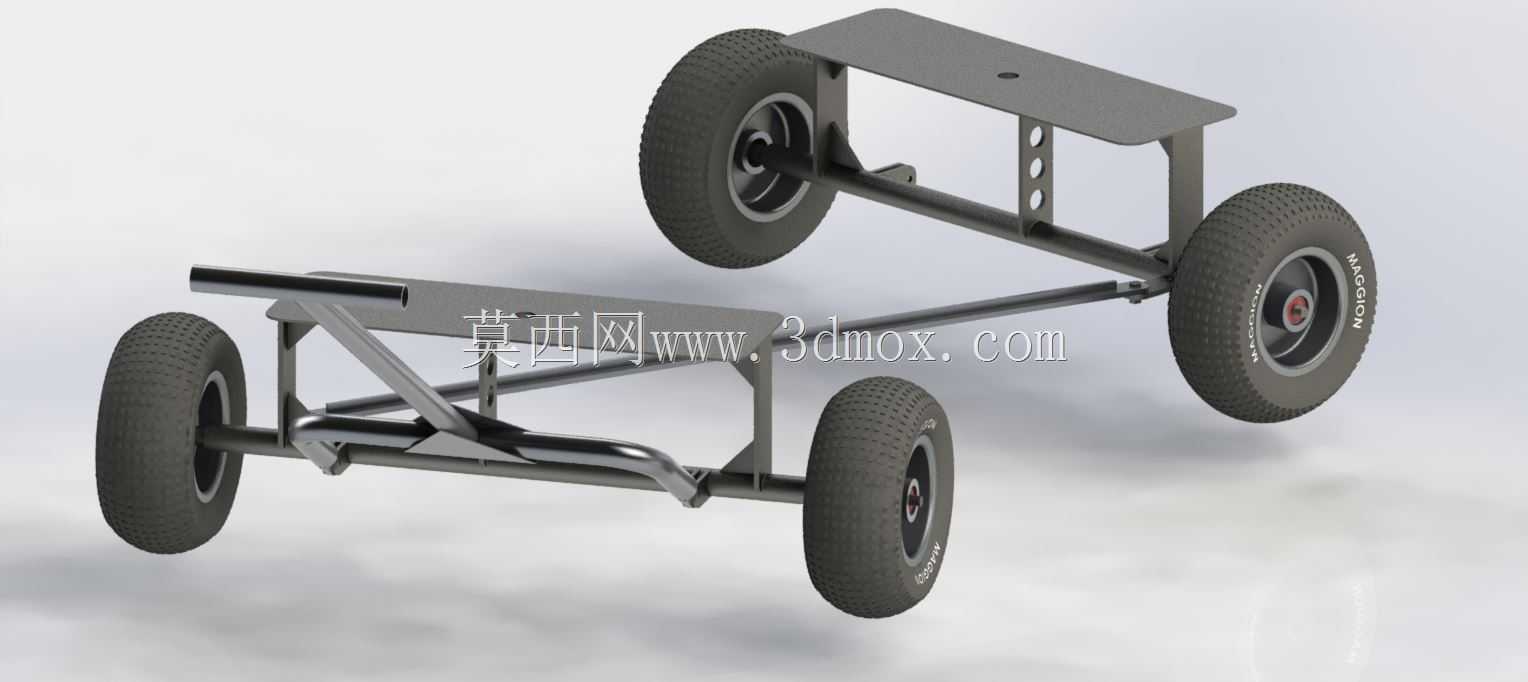

　　这款铰接式四轮平板拖车，核心面向厂区内部短距离重载物料转运场景，常见于机械加工车间工序间工件周转、仓储库区整托货物驳运、户外施工场地零散建材搬运等工况，额定承载能力可达1500kg，适配人工牵引或小型动力设备拖行的使用需求。底盘采用双轴铰接式布局，区别于传统固定轴平板车的转向逻辑，铰接结构允许前后轴组存在一定角度的相对偏转，在狭窄通道转弯时可大幅减小转弯半径，即使在车间设备排布密集、通道宽度有限的场景下，也能顺利完成直角转向、避让障碍物的操作，无需额外预留过大的转弯空间。行走系统配置四个橡胶充气脚轮，轮组通过支架与底盘纵梁刚性连接，采用固定悬架设计，悬架结构无额外减震阻尼元件，依靠橡胶轮胎自身的形变吸收路面微小颠簸，结构简单可靠，

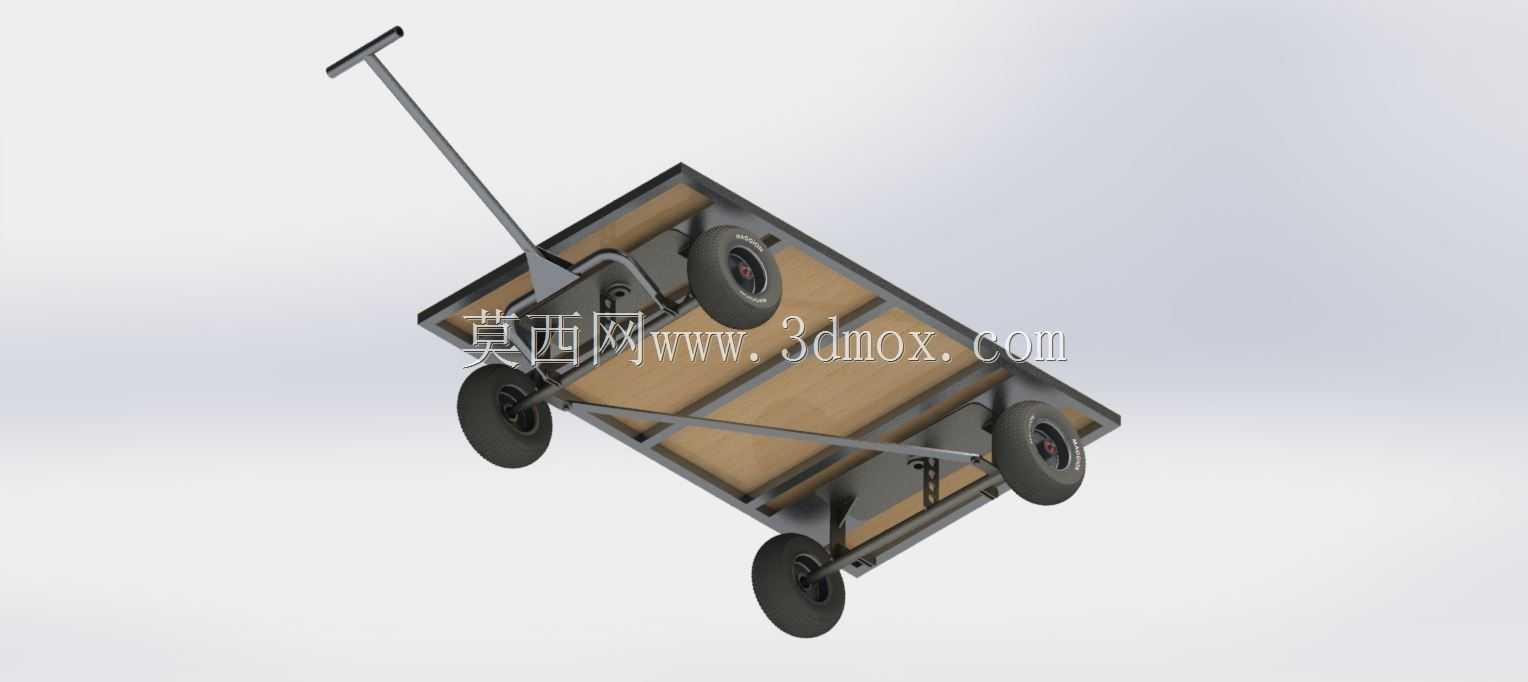

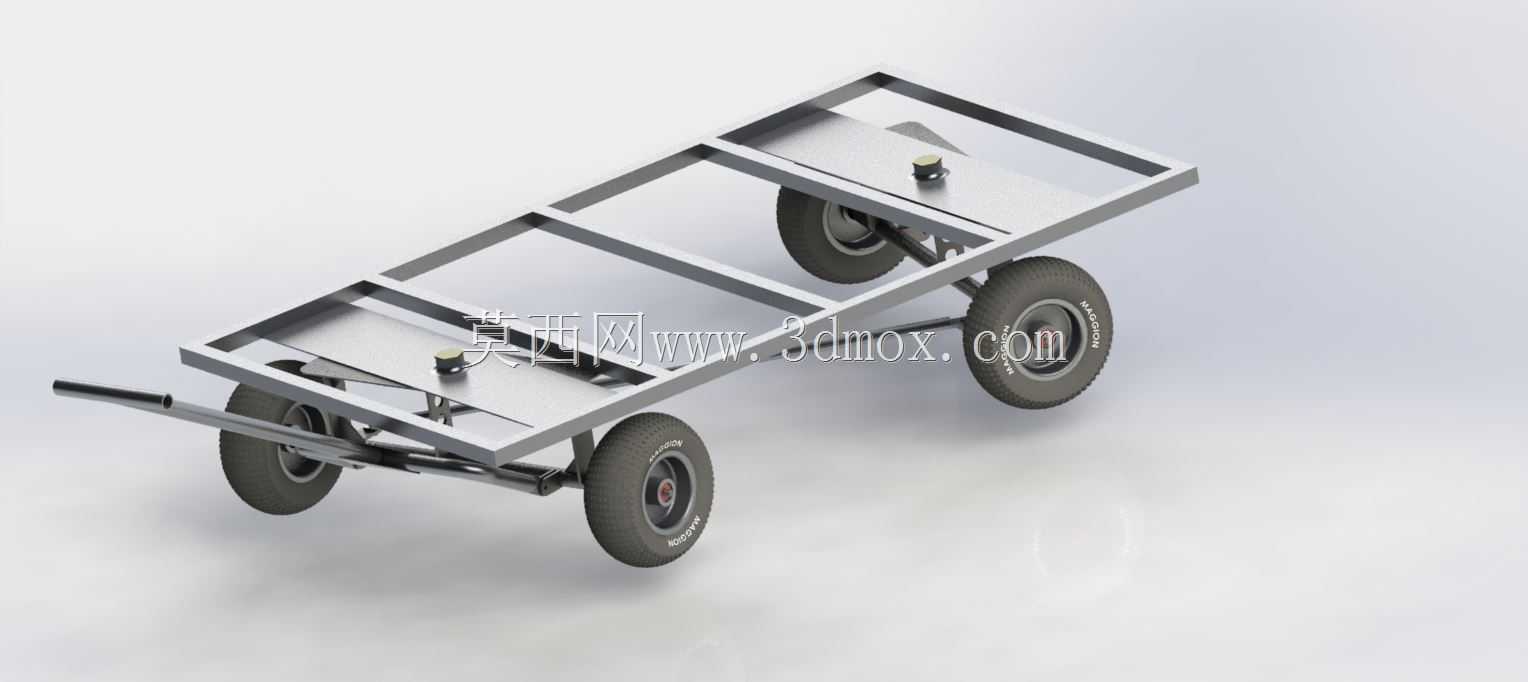

　　维护成本极低，适配硬化水泥路面、沥青路面等平整厂区路面的通行需求，轮组安装位置经过载荷分配计算，满载状态下四个轮组受力均匀，避免单轮过载导致的轮架变形、轮胎异常磨损问题。承载台面采用木质铺板与金属框架组合的结构，金属框架由矩形钢管焊接成型，作为主要承力结构，两根纵向主横梁贯穿前后轴安装位，多根横向横梁等距排布在纵梁之间，形成网格状承力骨架，台面铺板嵌入框架上方的限位槽内，通过紧固件与横梁固定，既保证台面的平整度，又能避免铺板在货物推拉过程中发生移位，铺板表面可根据使用需求加装防滑垫、货物限位挡块等附件，防止转运过程中货物滑落。牵引杆采用长杆式结构，前端设置T型握持把手，方便操作人员施力控制行进方向，牵引杆与前轴组通过铰接座连接，

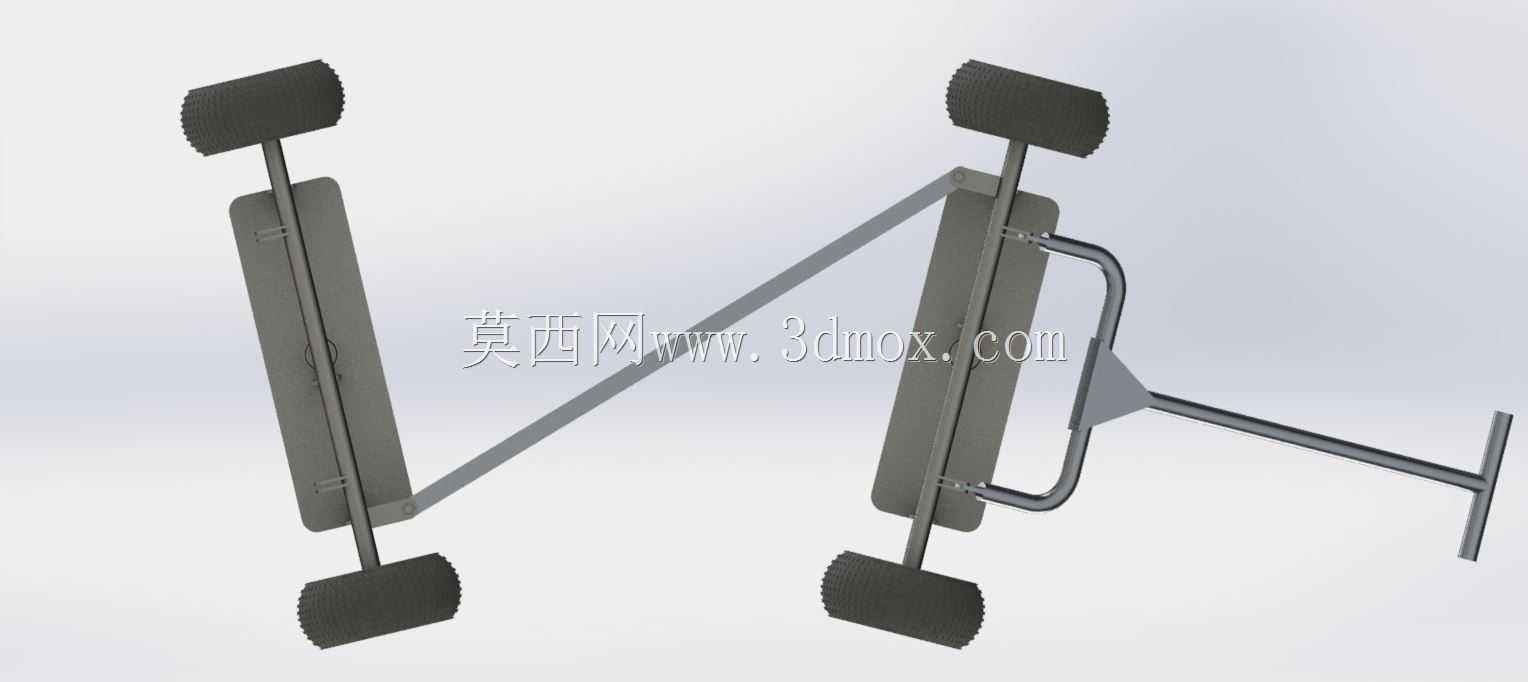

　　牵引时的拉力可直接传递至前轴转向结构，转向动作响应直接，无多余传动间隙，牵引杆在非使用状态下可向下翻转垂放，减少拖车停放时的空间占用，避免长杆突出绊倒过往人员。从安装边界来看，整车宽度控制在常规厂区人行通道的通行宽度范围内，长度适配标准托盘的放置需求，台面高度符合人工装卸货物的 ergonomic 要求，无需额外弯腰或垫高即可完成货物的搬上搬下操作，底盘下方预留足够的离地间隙，可顺利通过车间地面的小型线缆槽盖板、减速带等凸起障碍，不会出现底盘剐蹭地面的问题。结构设计上优先考虑耐用性与易维护性，所有铰接转动位置均采用耐磨衬套配合销轴的连接方式，磨损后仅需更换衬套即可恢复配合精度，无需整体更换结构件；轮组采用标准快拆式安装结构，

　　轮胎损坏时可快速拆卸更换，减少停机维护时间；金属框架表面做防锈涂装处理，可适应车间内存在切削液、润滑油飞溅的使用环境，长期使用不易出现锈蚀剥落的问题。在实际选型应用中，这类拖车可根据转运货物的类型调整台面附件，比如转运桶装物料时可加装桶位限位架，转运散件时可加装周边护栏，转运重型工件时可更换更高载荷等级的轮组，基础底盘的铰接结构与承力框架无需改动，具备较强的场景适配性。
