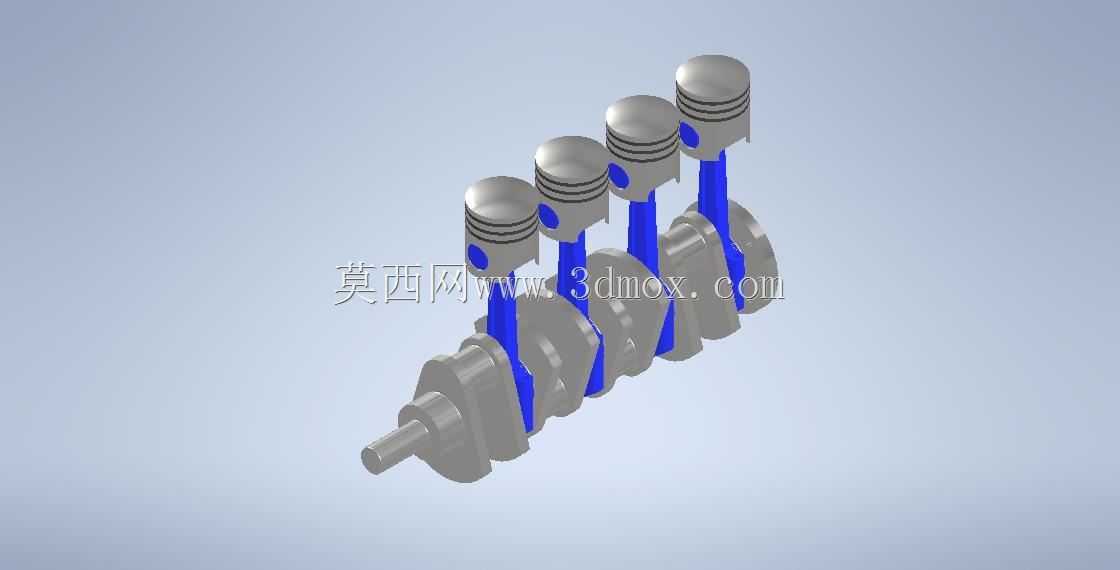

直列四缸发动机曲柄连杆活塞组结构

项目分类:通用机械零部件 发布时间:2023-11-23 ID:716913
  • 直列四缸发动机曲柄连杆活塞组结构

  这套直列四缸排布的曲柄连杆活塞组件,是往复式内燃机实现热能向机械能转换的核心执行单元,广泛适配乘用车、中小型工程机械、固定式发电机组等搭载四冲程汽油或柴油动力的设备场景,是动力输出路径中直接完成做功循环的关键结构组。从实际装机运行逻辑来看,该组件承担着三重核心功能:做功行程中承接燃烧室燃气爆发产生的轴向推力,通过活塞销将力传递给连杆,再经连杆的摆动转换带动曲轴做旋转运动,最终把活塞的直线往复运动转化为可对外输出的旋转扭矩;进排气与压缩行程中,又会随曲轴的旋转惯性反向带动活塞完成进气抽吸、废气排出、混合气压缩的配套动作,整套运动副的配合精度直接决定发动机的动力输出效率、运转平顺性与机械损耗水平。

  设计层面首先围绕四缸机的点火间隔做了曲柄销相位排布,相邻缸的曲柄销错开180度相位角,保证四个缸的做功行程均匀间隔180度曲轴转角,从根源上降低一阶往复惯性力的不平衡量,减少整机运转时的振动传递;活塞部分采用了典型的三道环槽结构设计,顶部两道为气环,负责密封燃烧室与曲轴箱之间的压力差,避免高压燃气窜入油底壳导致动力损失与机油变质,底部一道为油环,负责刮除气缸壁上多余的润滑油,防止机油窜入燃烧室形成积碳;活塞裙部预设了热膨胀补偿型面,常温下呈现微椭圆形态,工作温度升高后裙部受热膨胀可趋近正圆,保证全工况下活塞与气缸壁的配合间隙处于合理区间,既避免冷启动敲缸,也防止热态下活塞卡滞拉缸。连杆采用了锻钢材质的工字形截面杆身,在保证足够抗拉、

  抗弯曲疲劳强度的前提下尽可能降低往复运动质量,大小端分别设置了带润滑槽的衬套与轴瓦安装位,小端通过活塞销与活塞浮动连接,工作时活塞销可在销座与连杆小端衬套间小幅转动,均匀磨损配合面;大端采用斜切口分体式结构,方便装机时从气缸体下部穿入完成与曲轴连杆轴颈的装配,连杆螺栓采用预应力拧紧设计,保证大端轴瓦与曲柄销的配合比压稳定,避免高速运转时连杆大端松脱引发恶性机械故障。曲轴部分采用整体式锻造结构,四道主轴颈对应支撑在缸体主轴承座上,四个连杆轴颈按相位排布,轴颈表面做了高频淬火处理提升耐磨性能,曲柄臂位置集成了平衡重块,用来抵消连杆大头与曲柄销旋转产生的离心力,以及活塞连杆组往复运动产生的二阶惯性力矩,降低曲轴运转时的弯曲载荷。

  从安装边界来看,整套组件的轴向总长度适配常规直列四缸缸体的曲轴箱轴向空间,活塞直径对应选定的发动机排量标定尺寸,连杆中心距与活塞行程严格匹配,保证活塞运行到上止点时与气缸盖燃烧室的压缩余隙符合设计值,既不会因余隙过大导致压缩比不足动力下降,也不会因余隙过小出现活塞碰气门的机械干涉;曲轴前端预留了正时齿轮、皮带轮的安装键槽与轴端螺纹,后端预留了飞轮连接法兰与油封轴颈,可直接匹配对应机型的正时传动系统与动力输出端连接结构,各运动副的配合间隙均按内燃机设计规范设定:活塞与气缸壁的配合间隙控制在0.02-0.04mm区间,连杆轴颈与轴瓦的间隙控制在0.03-0.06mm区间,保证润滑油膜可稳定形成,减少干摩擦损耗。建模过程中对所有配合面做了公差带的虚拟匹配验证,可直接用于发动机原理教学演示、新机型开发阶段的运动仿真校核,也可作为维修替换件测绘、改装动力组件设计的参考基准,通过运动仿真可直观观测不同曲轴转角下活塞的位置变化、连杆的摆动角度,验证活塞在上止点、下止点位置时与曲轴平衡重、缸筒内壁的间隙是否合理,排查运动干涉风险,为后续的零部件强度校核、润滑系统油路布置提供直观的三维结构依据。
