CA6140车床用连杆端连接结构

　　在往复式动力机械的传动链路里，连杆端是承担交变载荷传递的核心连接节点，这类结构最常见的应用场景覆盖中小功率内燃机、往复式压缩机、冲压类机床的曲柄滑块机构，其中CA6140车床的进给传动系统配套连杆端，主要负责将曲柄的旋转运动转化为执行部件的直线往复进给，同时承受进给过程中产生的冲击载荷与交变拉压应力，是保障传动精度与运行可靠性的关键零件。

　　从实际使用功能来看，该连杆端作为连杆与曲轴的连接接口，也就是行业内常说的连杆大端，需要同时满足三个核心要求：一是与曲轴曲柄销的配合精度要足够，保证转动副的间隙控制在合理范围，避免运行过程中出现冲击异响与磨损加剧；二是自身的结构强度要能覆盖额定工况下的最大爆发压力与惯性力载荷，不能出现断裂、塑性变形等失效问题；三是装拆维护要便捷，能够在不拆解曲轴整体的情况下完成连杆组件的安装与更换，适配设备的日常检修需求。

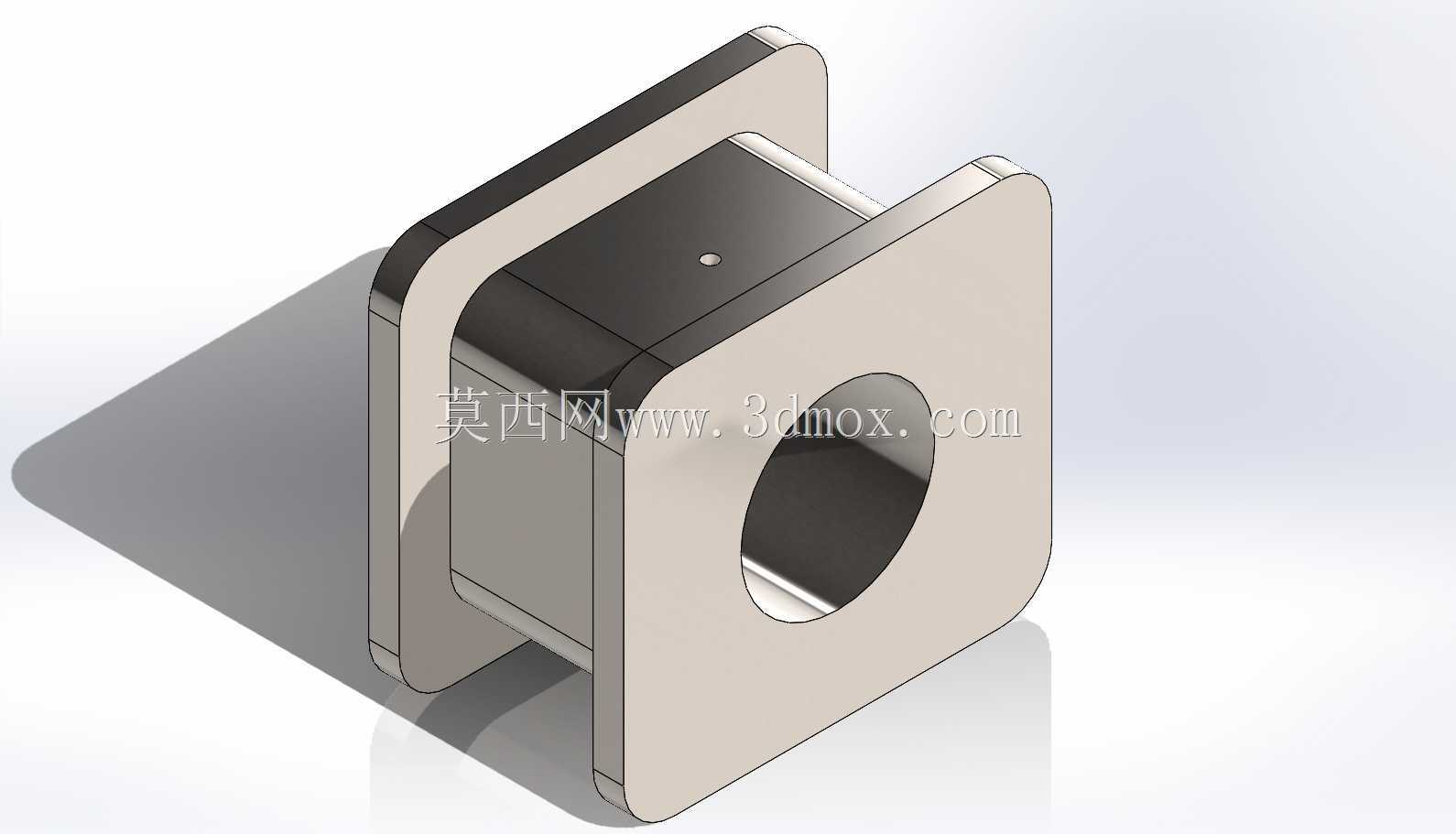

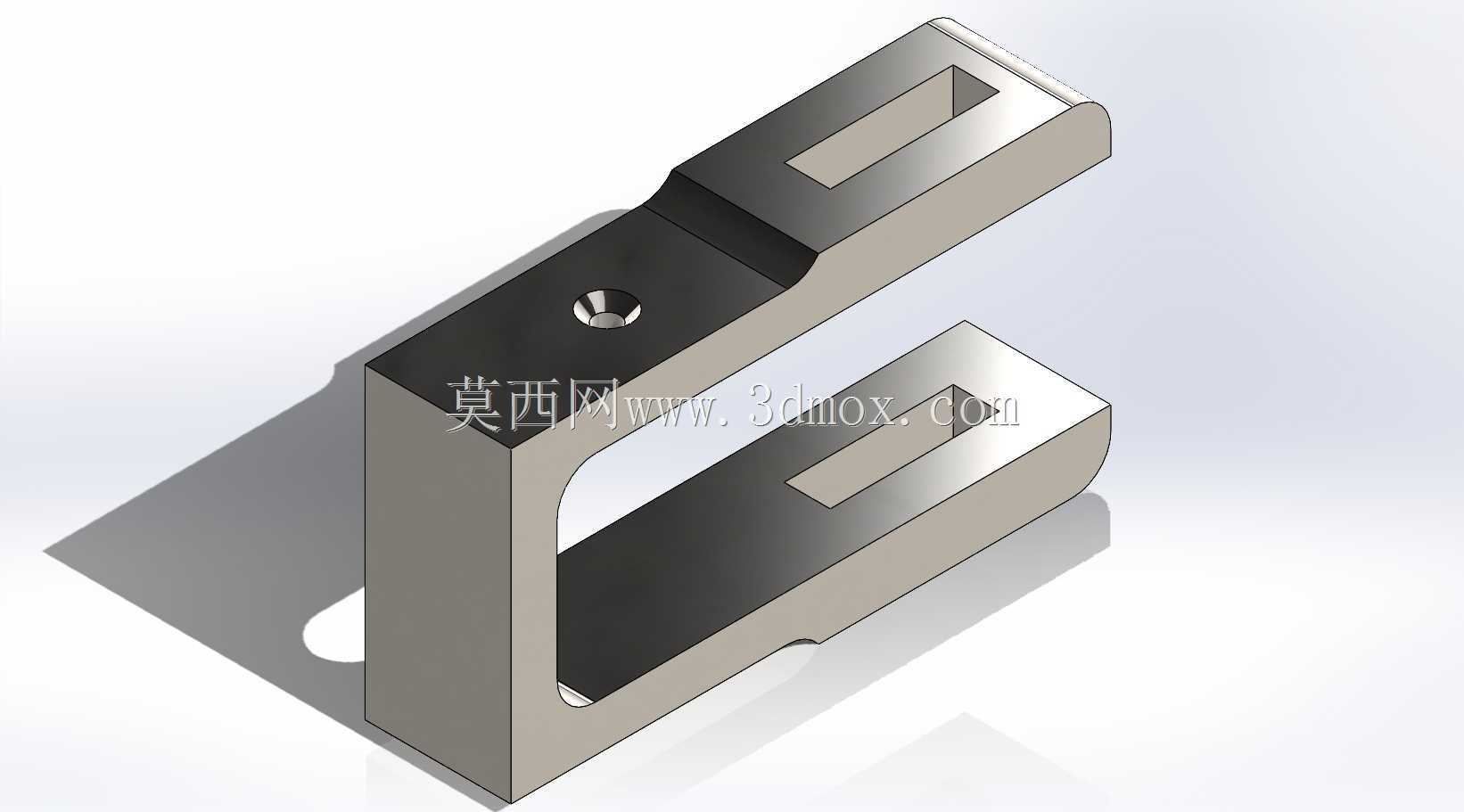

　　设计这类连杆端结构时，首先要结合配套设备的额定载荷确定主体的壁厚与加强结构，该结构采用剖分式对接设计，对接面通过定位销与锁紧结构实现精准定位，避免合装后出现错位导致的配合孔圆度超差。主体的连接孔采用镗削加工基准设计，孔的圆柱度、表面粗糙度都要满足转动副的配合要求，孔内预留了轴瓦安装的定位槽位，能够适配薄壁轴瓦的压装需求，减少运行过程中的摩擦损耗。对接位置的锁紧结构采用对称布置的紧固件安装位，保证合装后的夹紧力均匀分布，避免单侧受力导致的接合面翘曲。

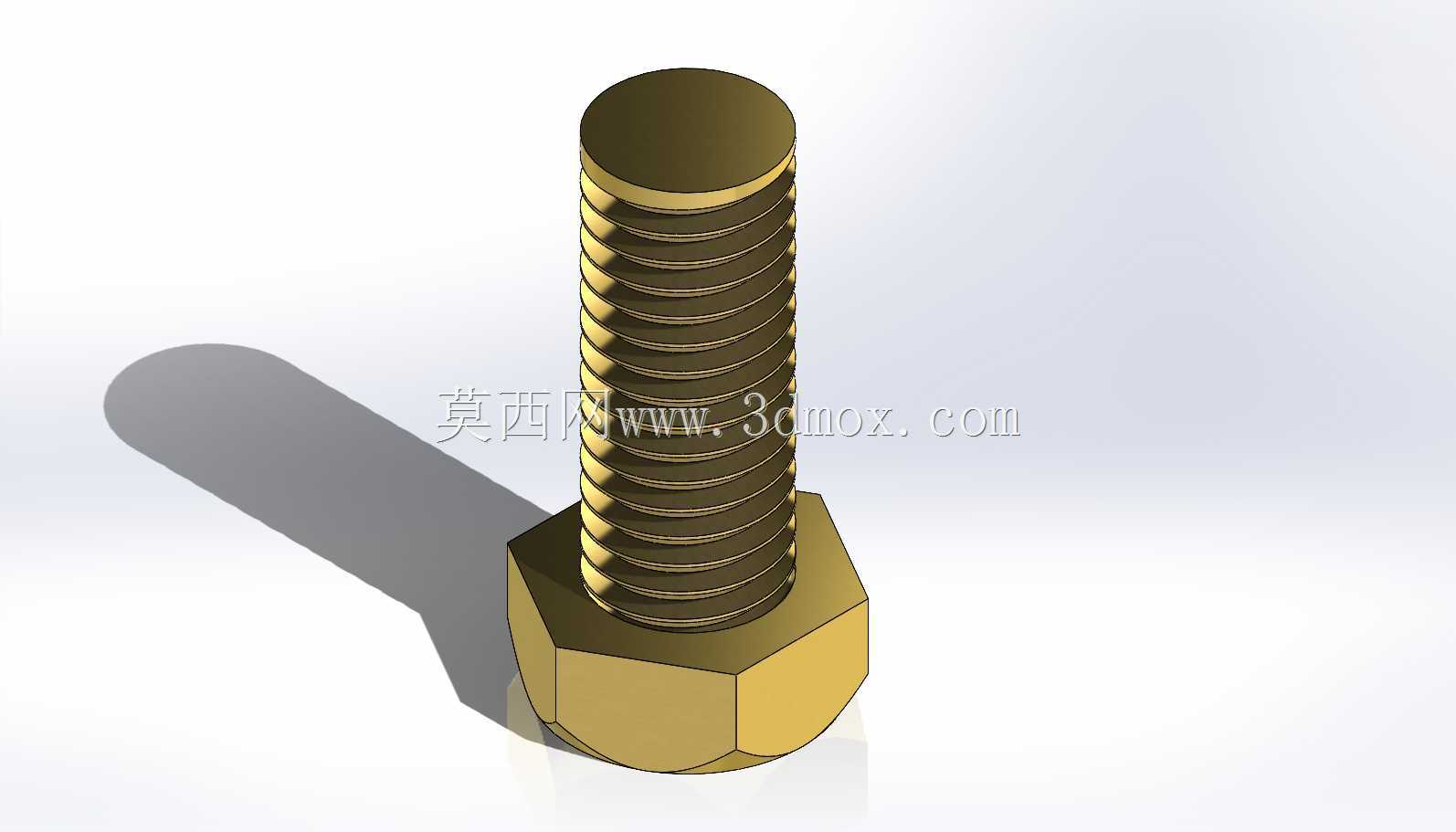

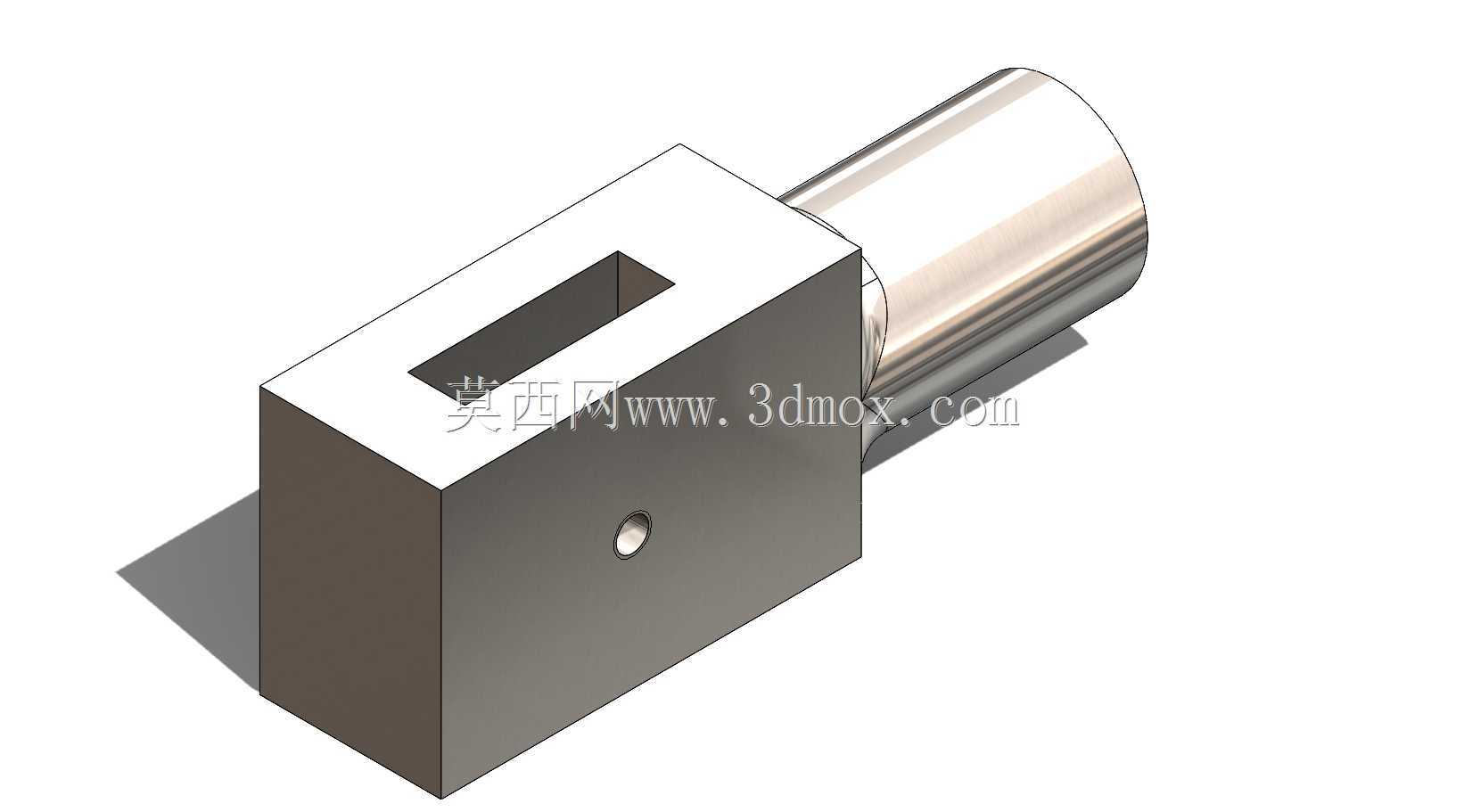

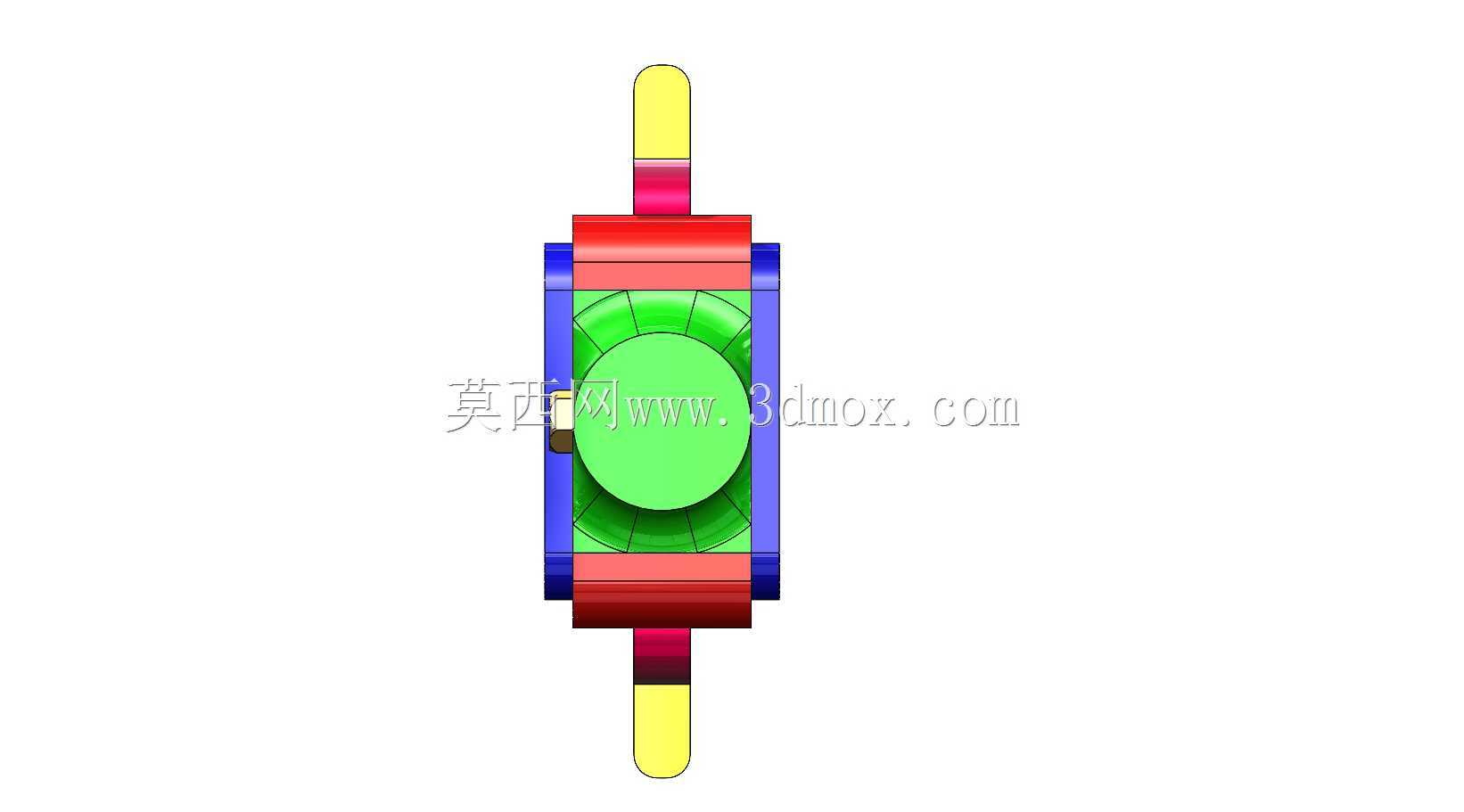

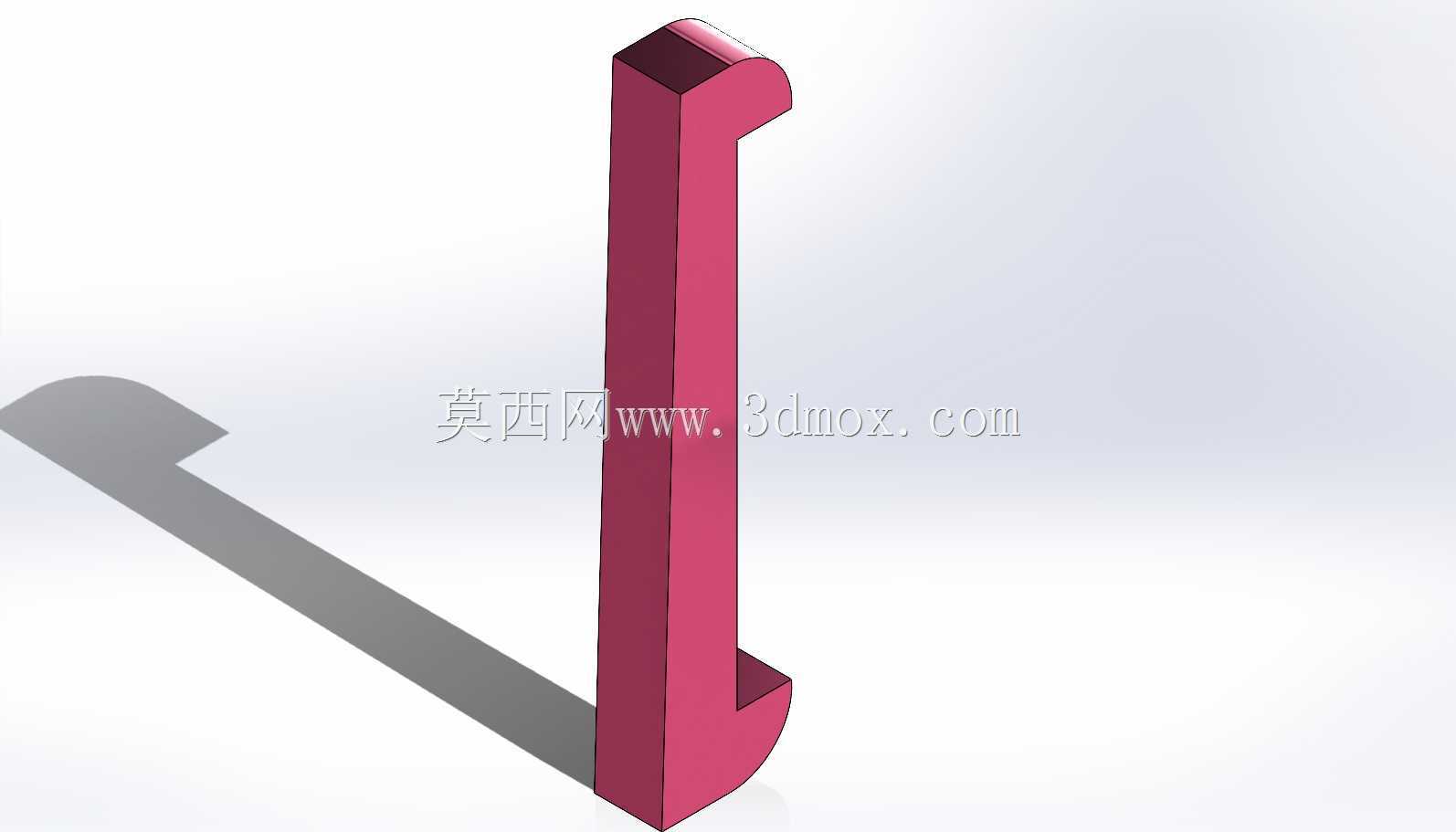

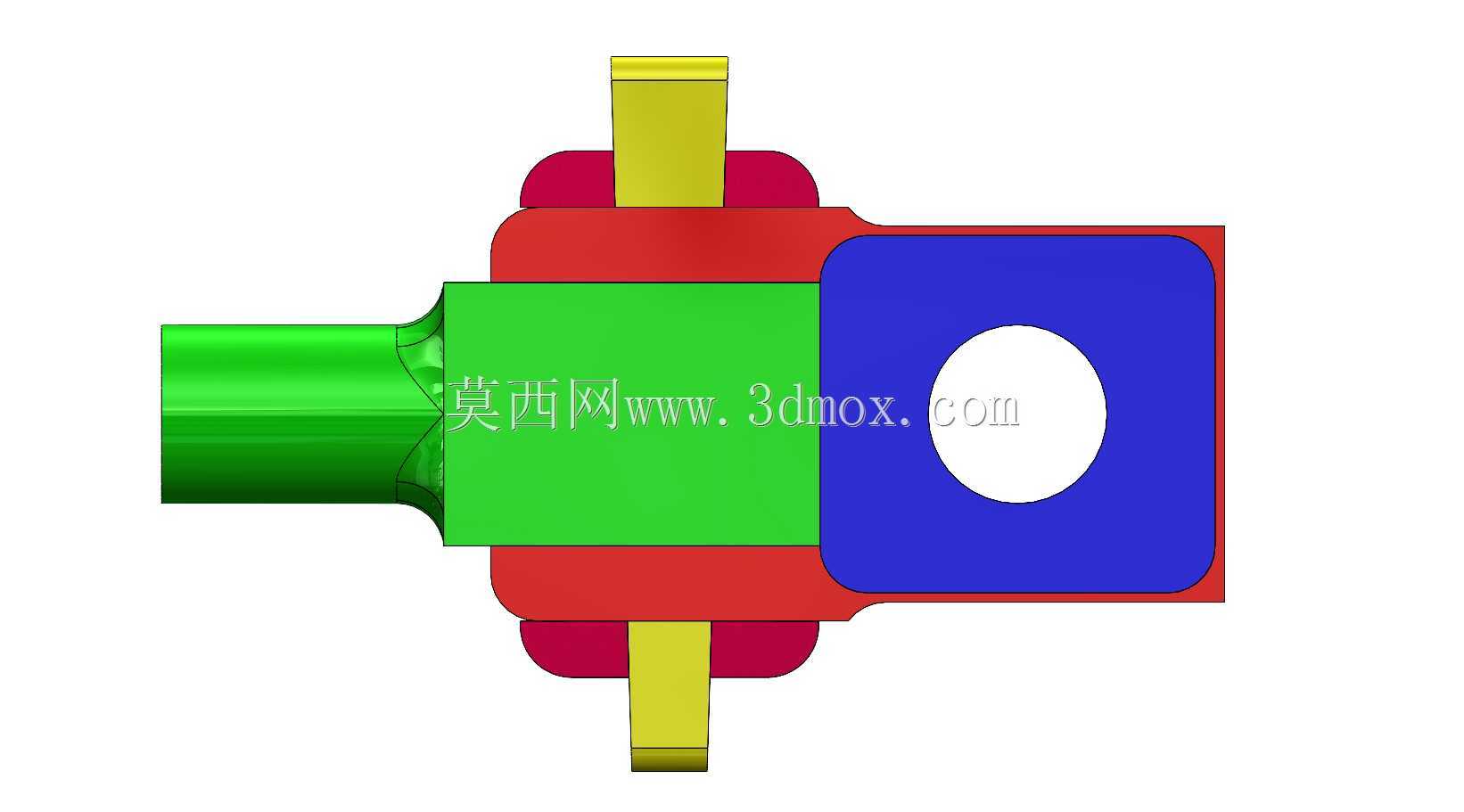

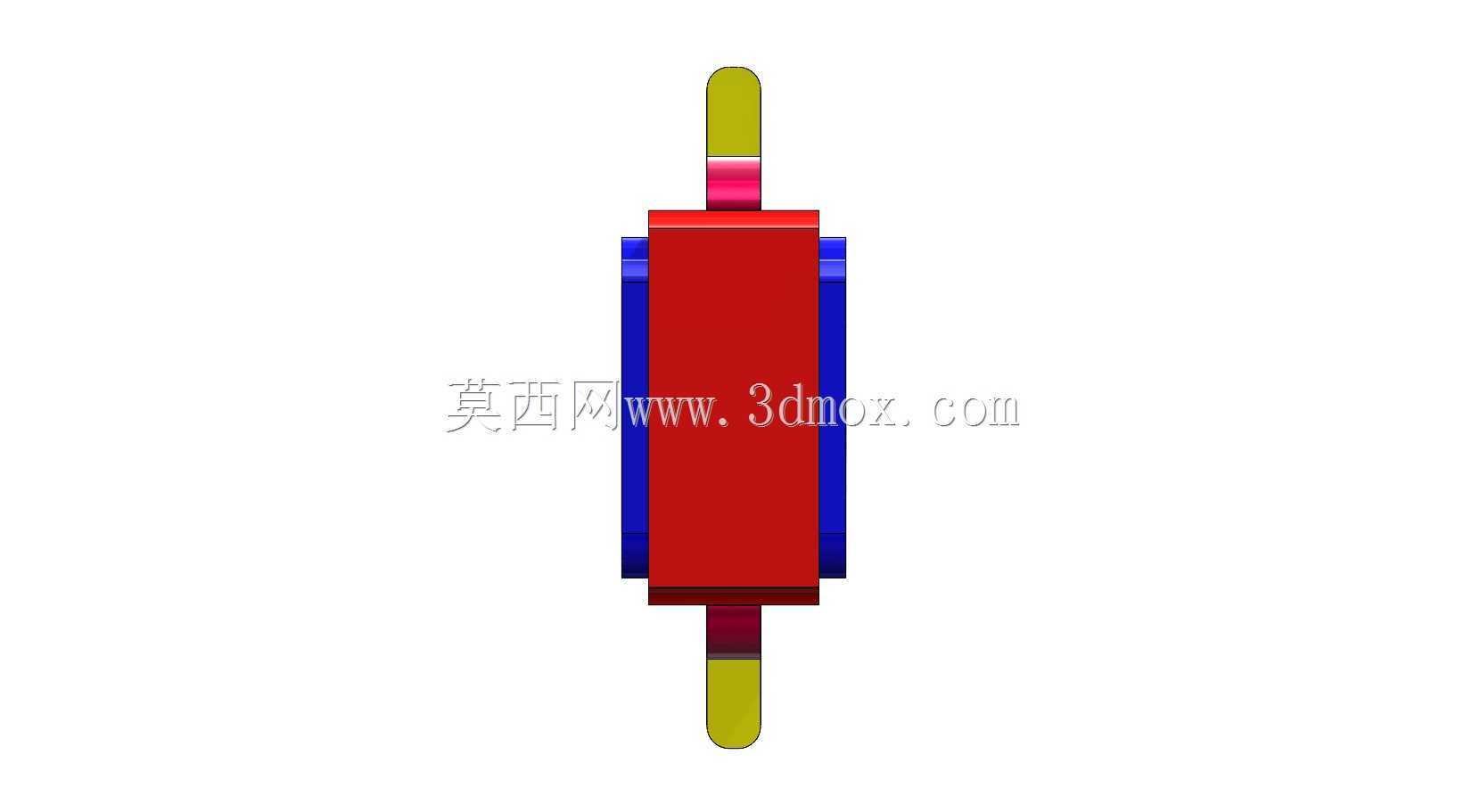

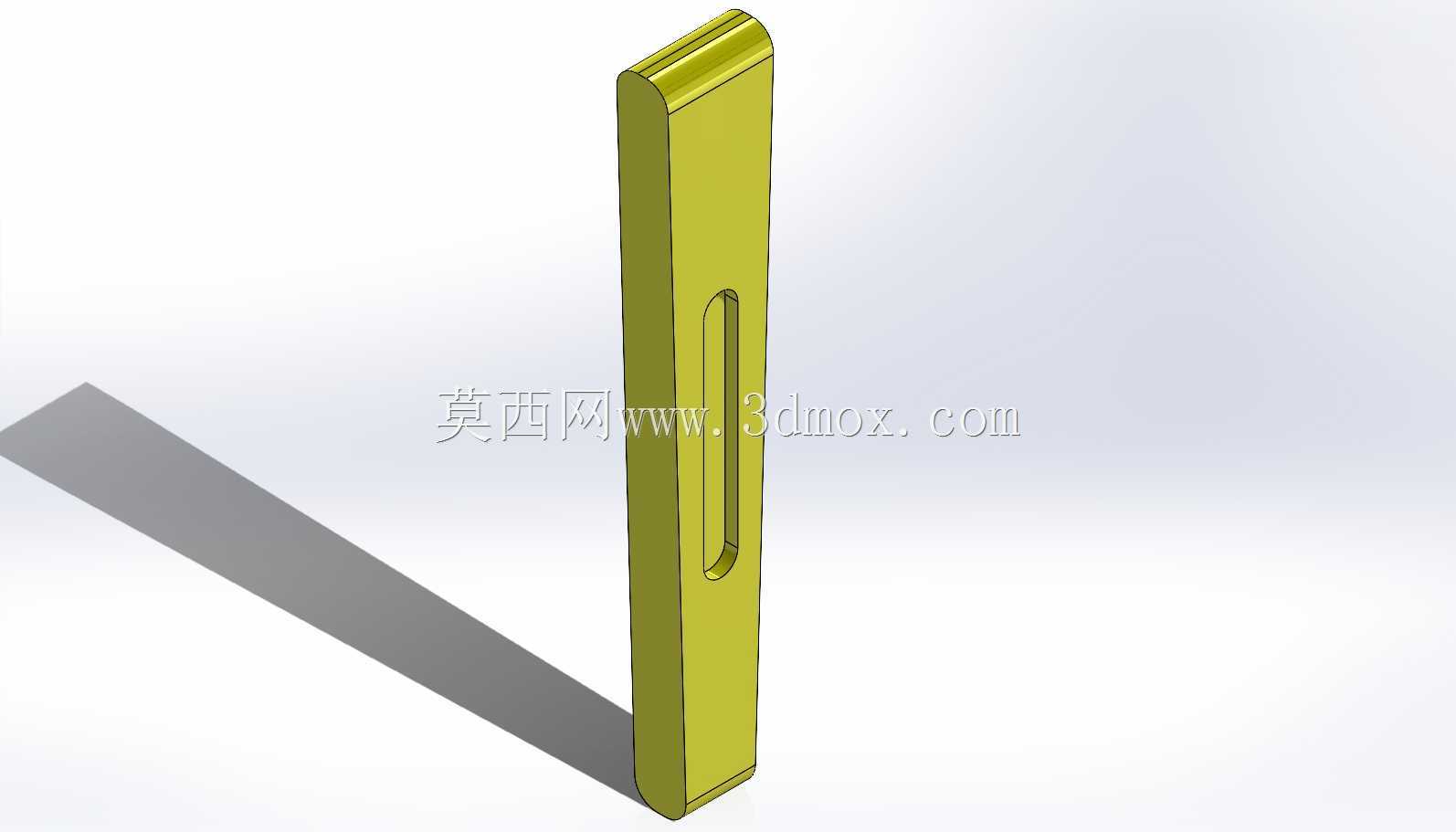

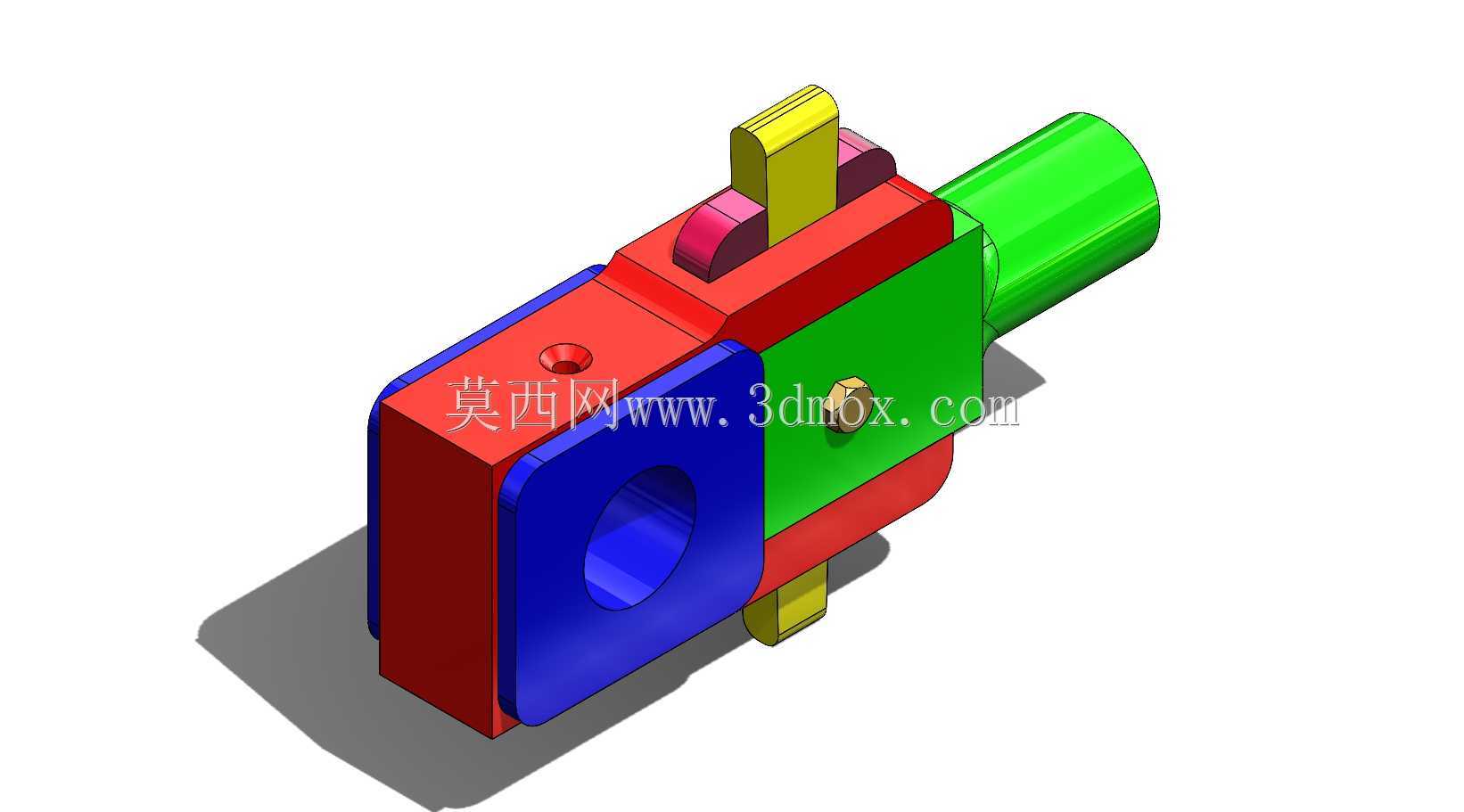

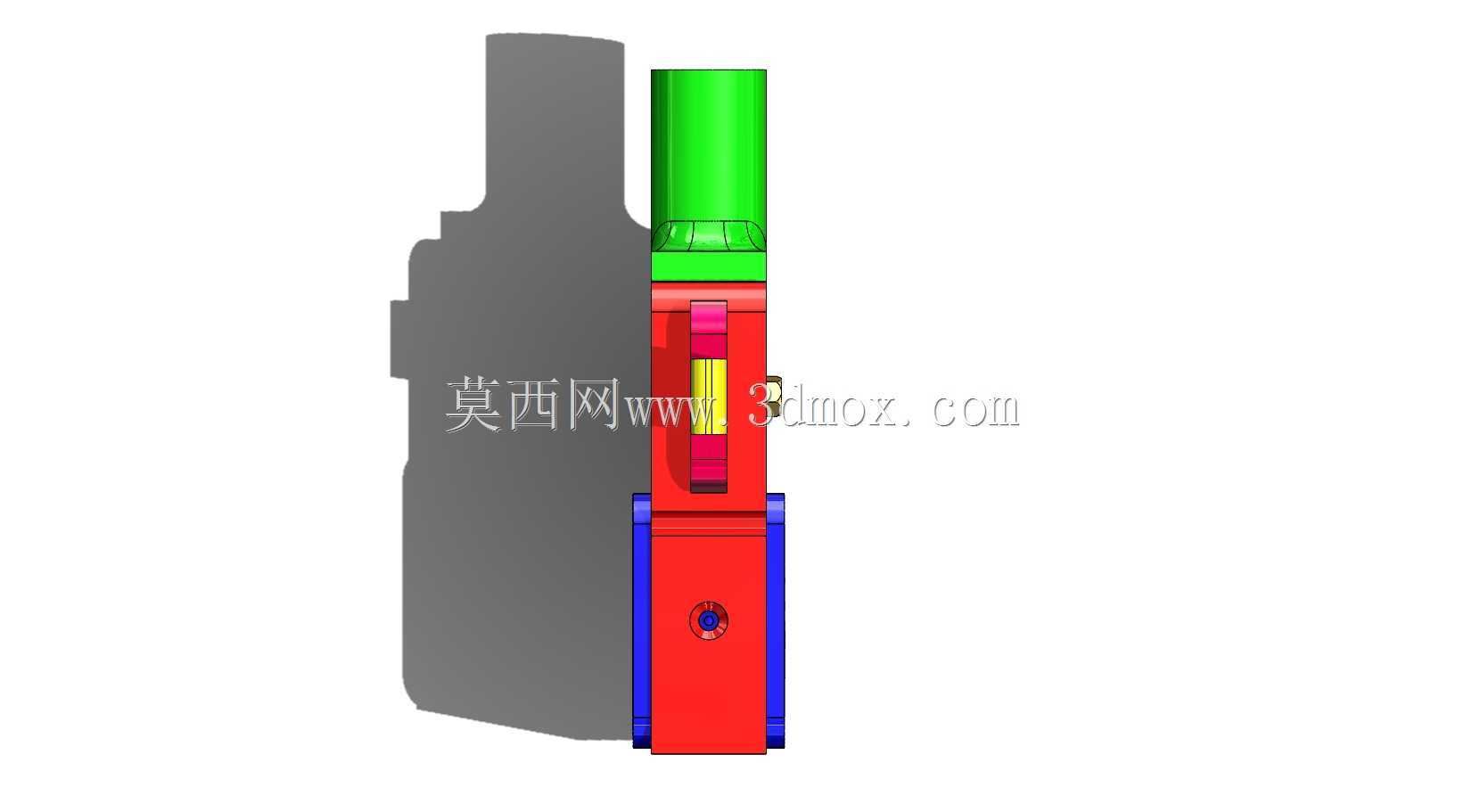

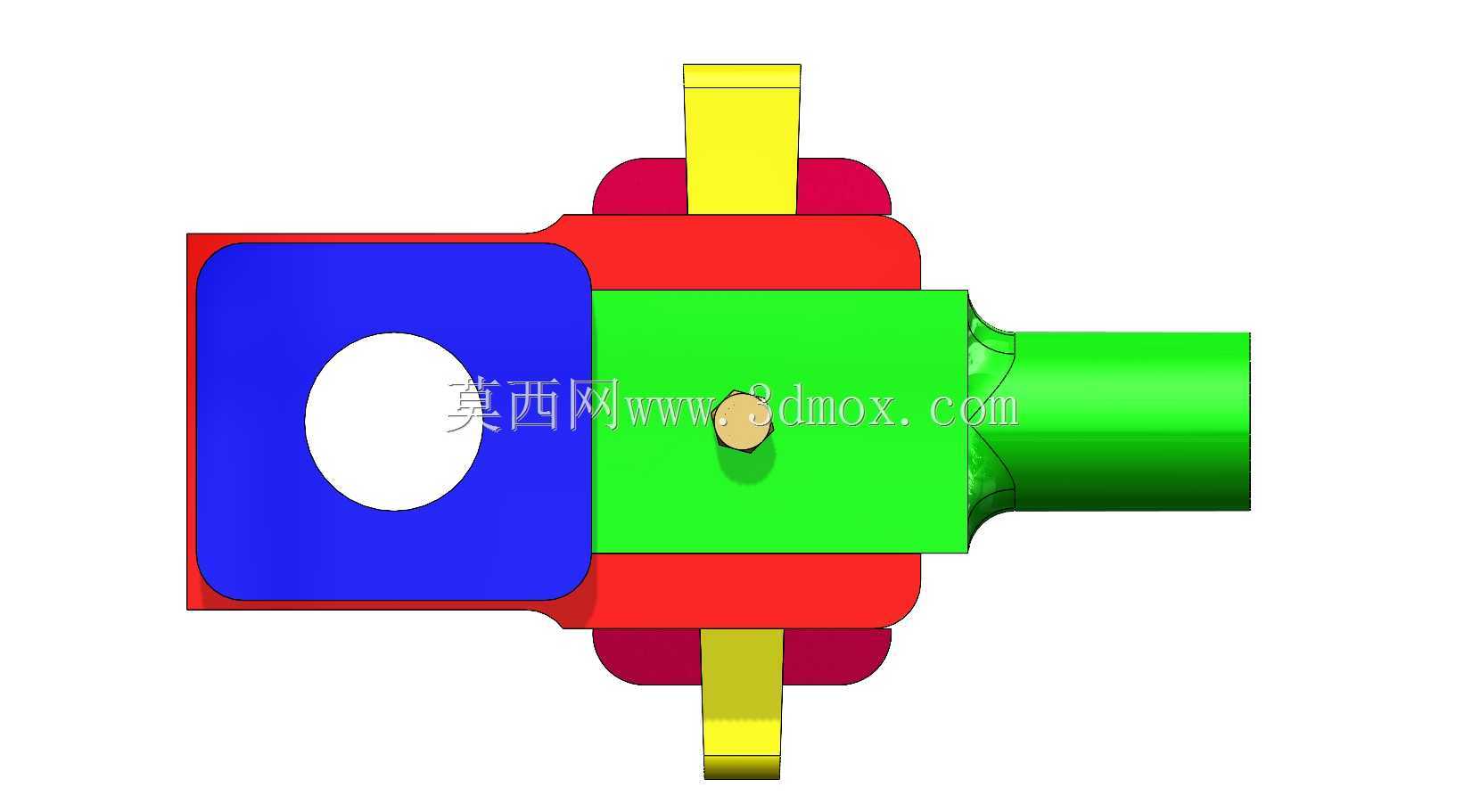

　　从外形尺寸与安装边界来看，该连杆端的主体安装孔轴线与杆身连接位轴线保持严格的平行度要求，平行度公差控制在0.02mm/100mm以内，避免运行过程中出现偏磨。整体的径向尺寸要适配曲轴箱的内部安装空间，保证曲轴转动过程中连杆端不会与箱体内壁、相邻运动部件发生运动干涉；轴向尺寸要匹配曲柄销的长度，同时预留轴瓦的轴向窜动间隙，避免热胀后出现卡滞。伸出的定位轴段与杆身的连接位采用过渡配合设计，配合面的粗糙度达到Ra1.6，保证传力过程中不会出现松动。侧面的锁紧块采用对称式布局，分别承担径向与周向的定位作用，黄色的定位块负责周向防转，红色的锁紧块承担轴向压紧，绿色的端盖实现对接面的密封与轴向限位，各个部件的安装位都设计了对应的防松结构，避免设备运行过程中因为振动导致紧固件松脱。

　　在实际建模过程中，这类结构需要重点关注各个配合面的公差配合选择，转动副位置采用H7/g6的间隙配合，定位面采用H7/k6的过渡配合，紧固件安装孔采用H12的自由公差，既保证装配精度，又降低不必要的加工成本。同时要做运动仿真校验，模拟连杆端在整个运动行程中的位置变化，核对与周边部件的最小安全间隙，保证在最大摆角位置也不会出现碰撞干涉。结构的圆角过渡位置要避免应力集中，所有的棱边都设计了R1-R3的工艺圆角，减少交变载荷下的应力集中系数，提升零件的疲劳寿命。对于承受载荷较大的对接面，要进行接触应力校核，保证最大接触应力低于材料的许用接触应力，避免长期运行后出现压溃变形。
