落地式手动钣金压珠卷边加工设备

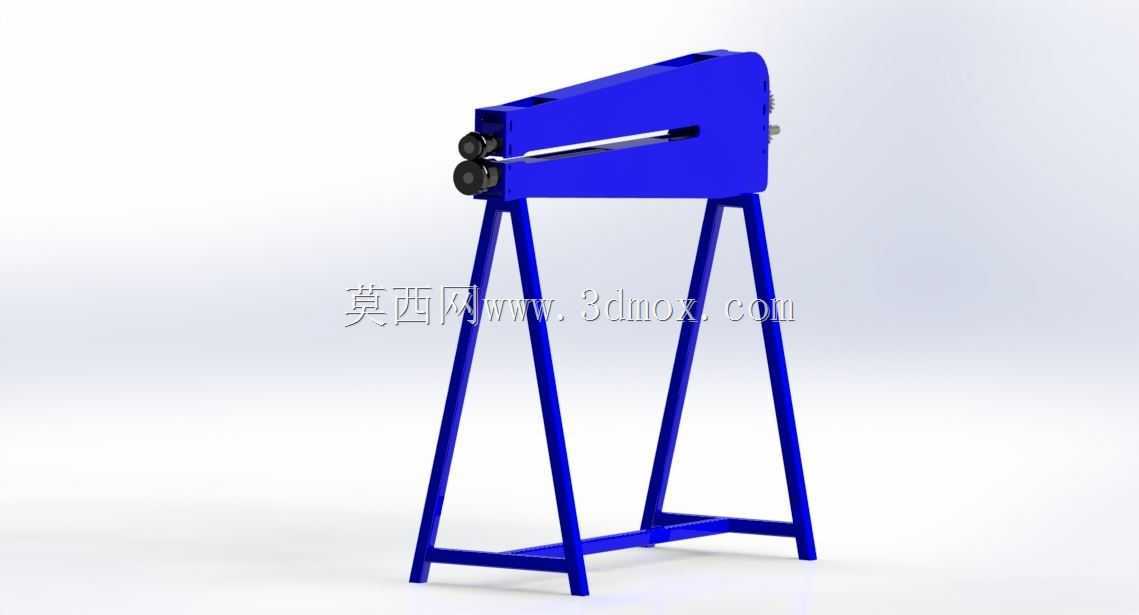

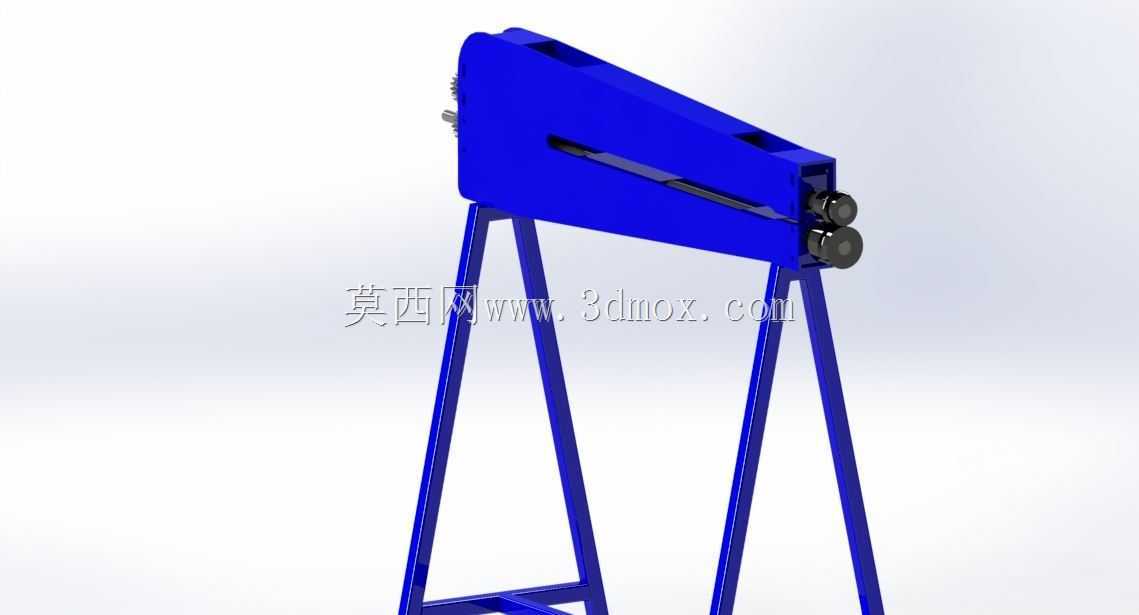

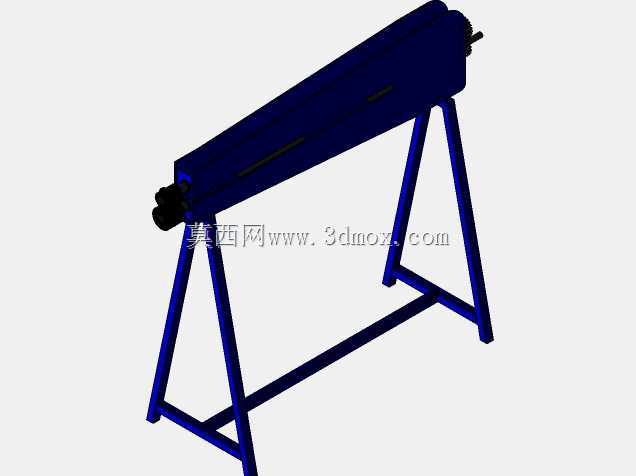

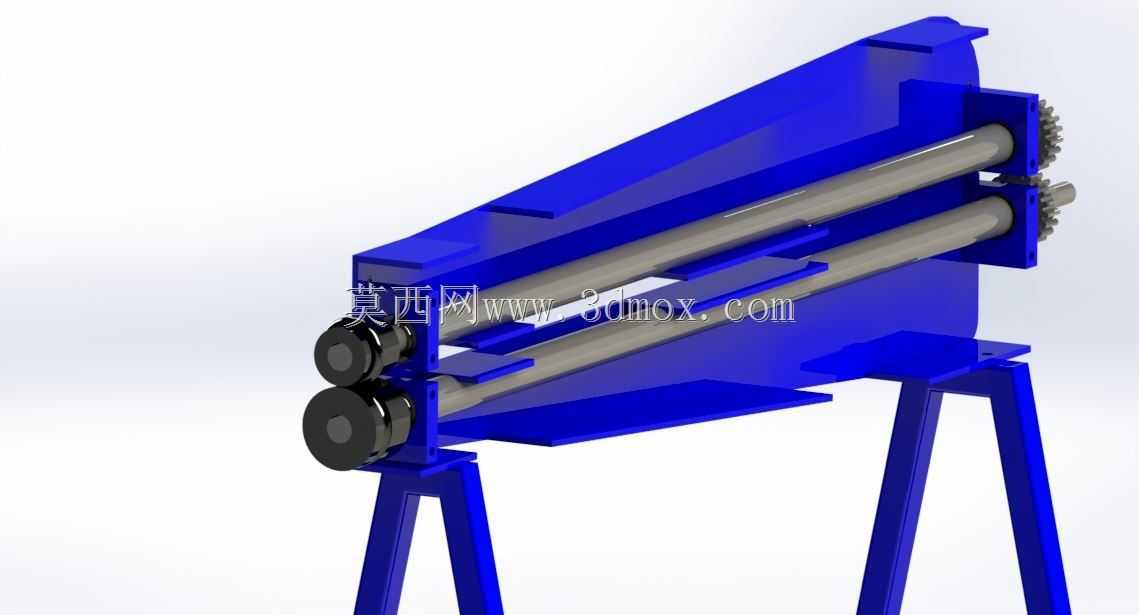

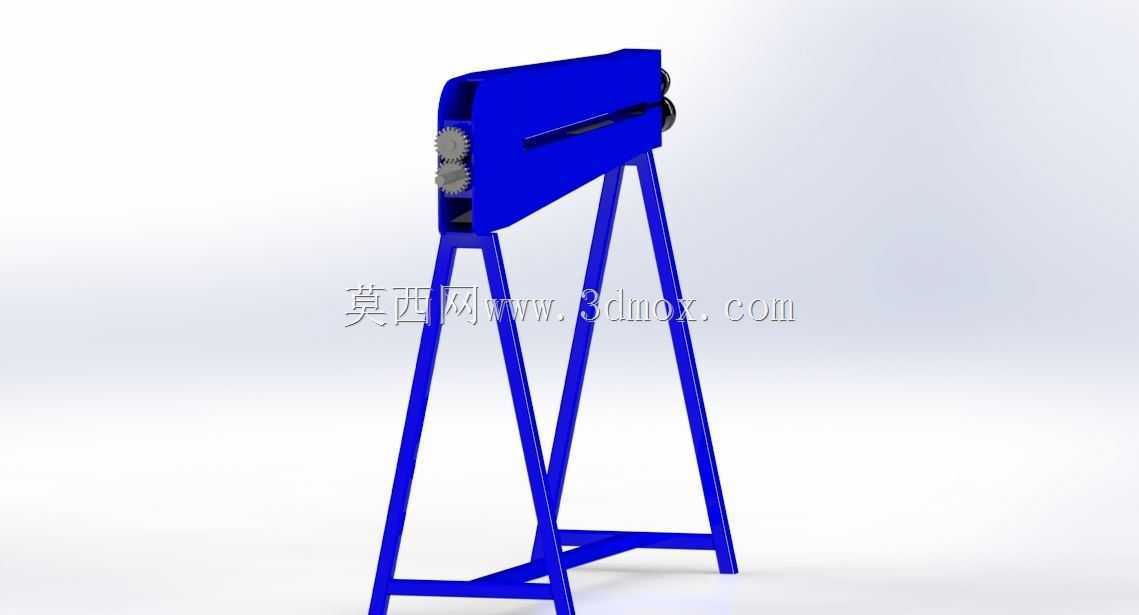

　　这款手动钣金加工设备主要面向小型五金加工、暖通配件制作、装饰金属件加工场景，针对厚度1.2mm以内的冷轧钢板、镀锌薄板完成压筋、卷边、圆珠成型工序，相比大型冲压设备，无需外接动力源，单人即可操作，适合小批量定制加工、门店现场修配、教学实训场景使用。设备整体采用立式三脚支撑结构，底部支架采用方管焊接成型，支腿向外倾斜12度形成稳定支撑面，作业时无需额外打膨胀螺栓固定，整机重心落在支架围成的三角形区域内，手动操作时的侧向力可通过支腿分散到地面，不会出现侧翻风险。工作主机部分采用封闭箱式焊接壳体，内部设置两组平行对压辊轴，辊轴采用45号钢调质处理，表面淬火硬度达到HRC45-50，长期碾压薄板不会出现凹陷、磨损变形问题，

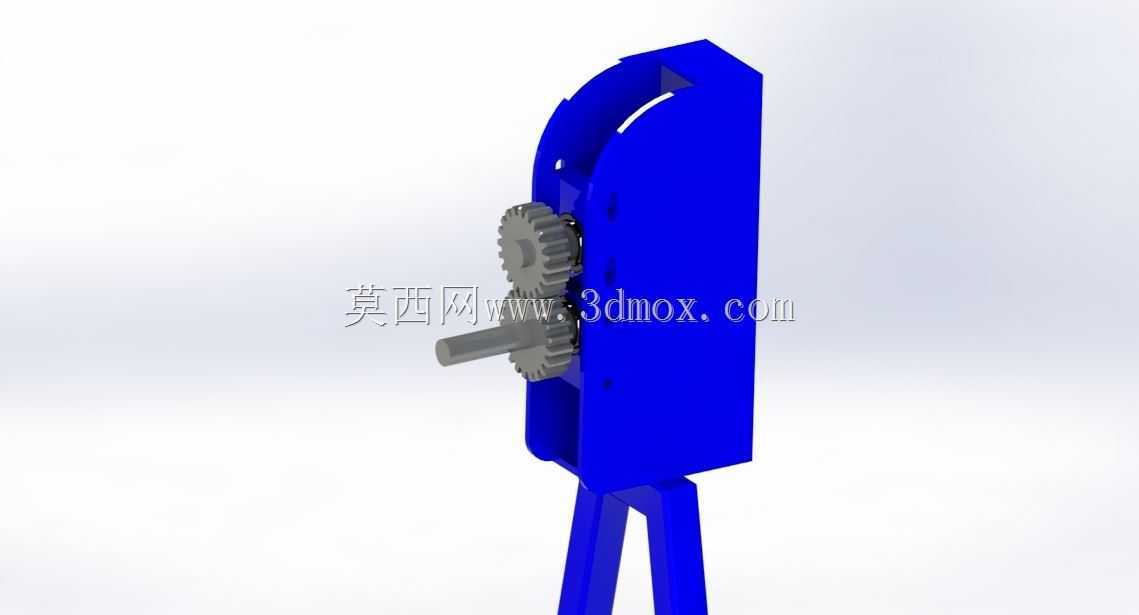

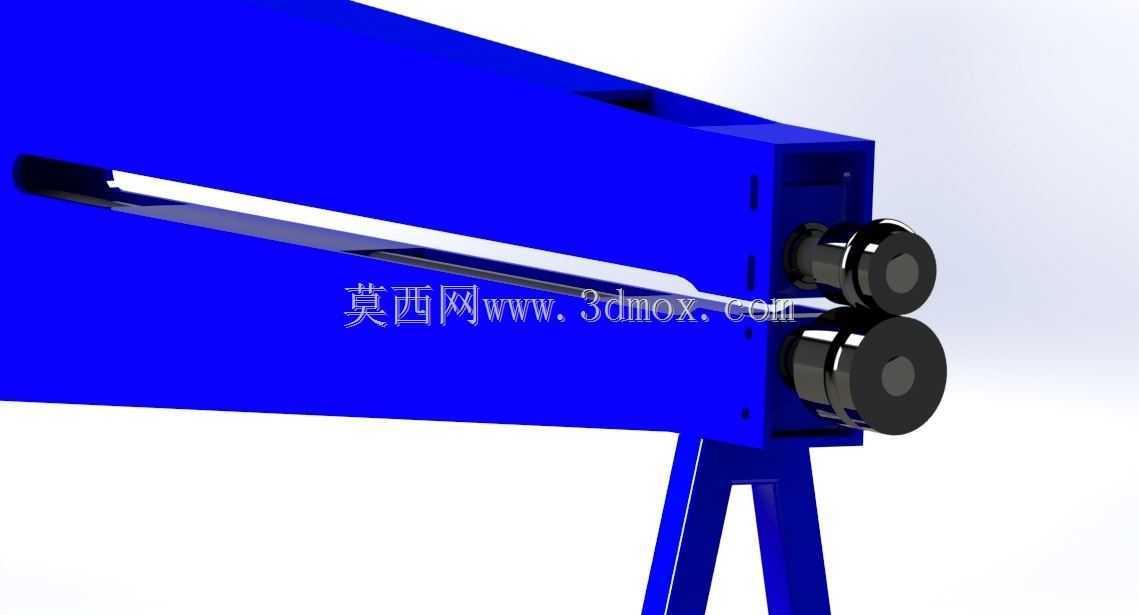

　　辊轴一端伸出壳体连接手动摇臂，摇臂转动时通过齿轮啮合带动两组辊轴反向同步转动，送入辊缝的板材在摩擦力作用下自动进给，配合不同槽型的辊轮可完成不同形状的成型加工。设备的辊缝间隙通过壳体侧面的调节旋钮控制，调节精度可达0.1mm，可适配0.3-1.2mm厚度的各类金属薄板，调节时两侧旋钮同步进退，保证辊轴全程平行，不会出现板材跑偏、压型深浅不一的问题。在实际生产场景中，该设备常被用于通风管道的加强筋压型、金属装饰圆珠的批量滚压、薄板边缘的圆弧卷边处理，加工出的金属圆珠可用于装饰护栏、五金挂件、暖通设备的定位凸点，卷边结构可消除薄板锐边，提升工件边缘强度，避免安装使用时划伤操作人员。设计过程中重点优化了操作高度，

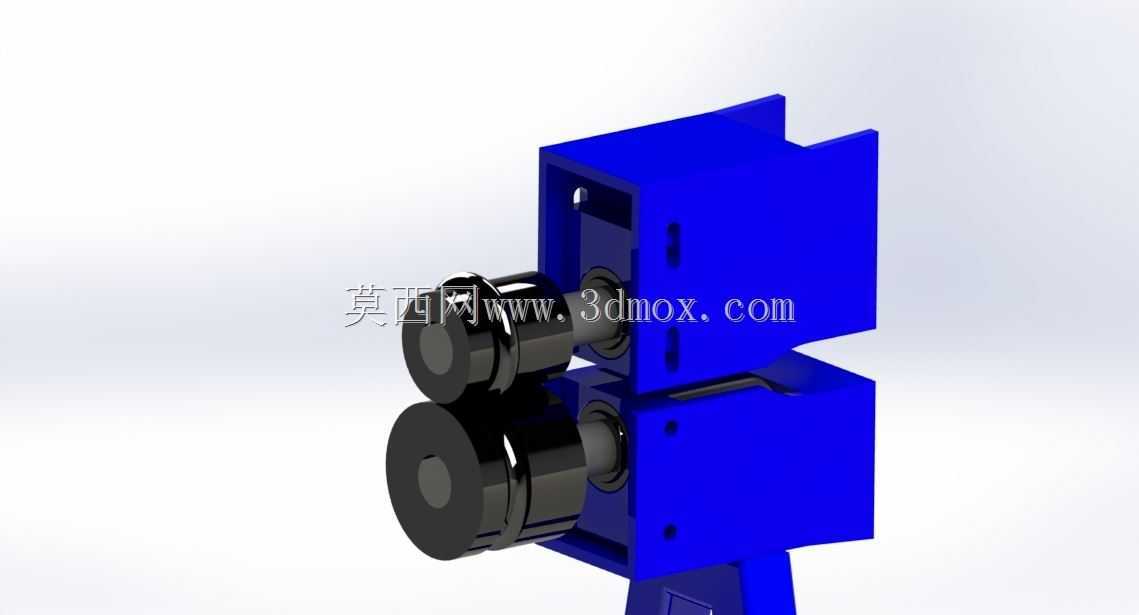

　　主机工作面距离地面高度设置为900mm，符合成年人站立操作的人机工程学尺寸，操作人员无需弯腰即可完成板材送进、摇转操作，长时间作业不易产生疲劳。支架底部预留了四个安装孔，若需要固定在水泥地面上，可通过M12膨胀螺栓锁紧，进一步提升大力度作业时的稳定性，若需要移动工位，可在底部加装万向脚轮，单人即可推动设备转移，适配多工位流动加工需求。设备的辊轮采用快拆式结构，松开轴端锁紧螺母即可更换不同槽型的辊轮，更换过程无需拆卸主机壳体，五分钟内即可完成不同加工工序的切换，无需配备多台专用设备，大幅降低小型加工户的设备投入成本。壳体内部的传动齿轮采用脂润滑方式，出厂时已填充足量锂基润滑脂，日常使用无需频繁维护，

　　每半年打开注油孔补充一次润滑脂即可保证齿轮、轴承的长期顺畅运转，避免出现卡滞、异响问题。在钣金加工实训教学场景中，该设备可帮助学员直观理解辊压成型的基本原理，手动操作的方式可让学员清晰感知板材进给速度、压下量与成型质量的关系，相比全自动辊压设备更适合教学演示使用。针对装饰五金加工场景，设备可滚压直径3-10mm的整排金属圆珠，成型后的圆珠凸起高度均匀，表面无划痕、褶皱，可直接用于后续的喷涂、电镀工序，无需额外打磨修整。在通风管道加工场景中，使用该设备压出的加强筋可有效提升薄钢板风管的结构刚度，减少风管运行时的振动噪音，同等厚度的板材压筋后刚度可提升40%以上，可适当降低板材使用厚度，节约材料成本。设备整体外形尺寸控制在长800mm、宽450mm、高1200mm范围内，占地面积不足0.4平方米，可放置在车间角落、门店工位旁，不会占用过多生产空间，适合场地有限的小型加工场所使用。
