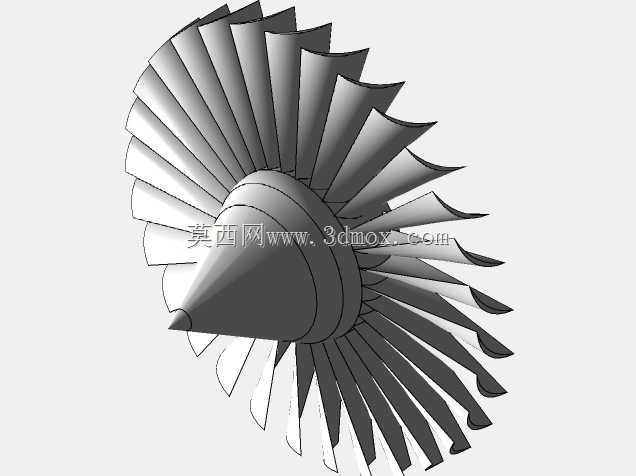

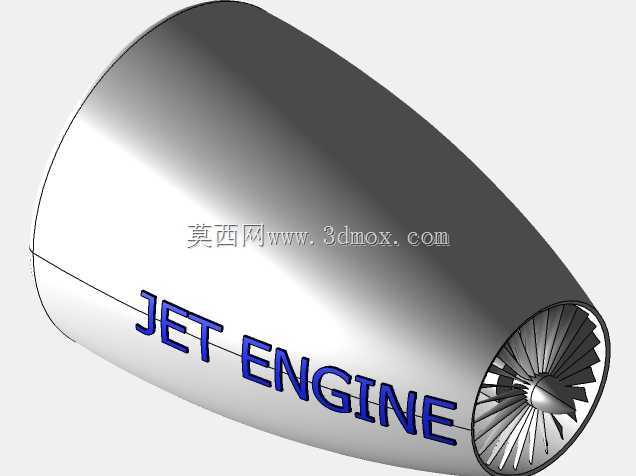

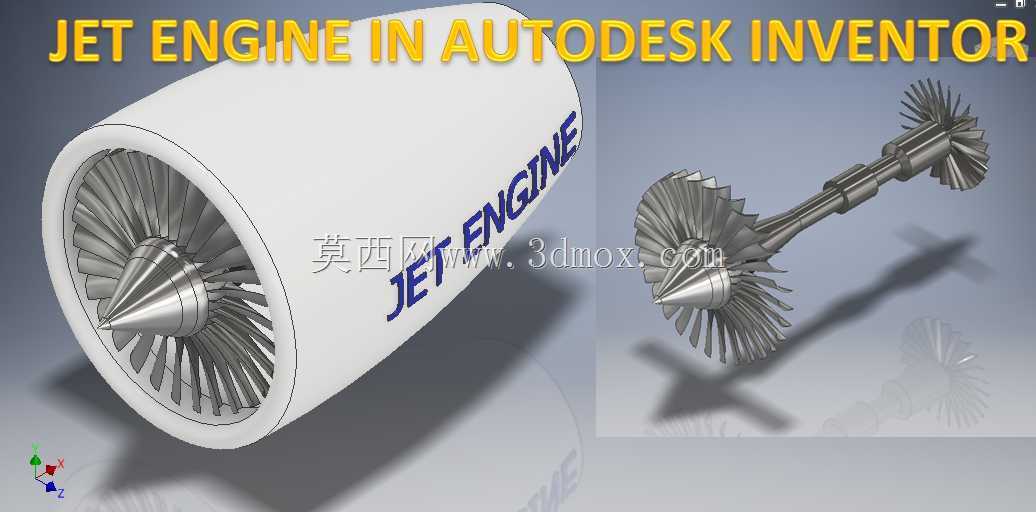

航空喷气发动机作为飞行器核心动力单元,其结构设计直接决定飞行器的推力输出、燃油效率与运行可靠性,这类动力装置广泛应用于民航客机、军用战机、小型通航飞行器等航空场景,部分衍生结构也会被用于地面燃气轮机发电、大型船舶动力输出等领域,是高端装备制造领域技术密度最高的机械产品之一。本次设计的喷气发动机结构,完整还原了轴流式喷气发动机的核心组成,从进气道前端的整流锥开始,逐级布置压气机叶轮段、燃烧室连接段、涡轮做功段与尾喷口结构,每一级叶片的叶型扭转角度、叶根安装槽位、轮盘辐板厚度都按照实际气动载荷要求做了匹配设计,避免出现结构干涉或者气动效率损失的问题。在实际工程应用中,这类发动机的安装边界需要严格匹配飞行器的发动机舱尺寸,

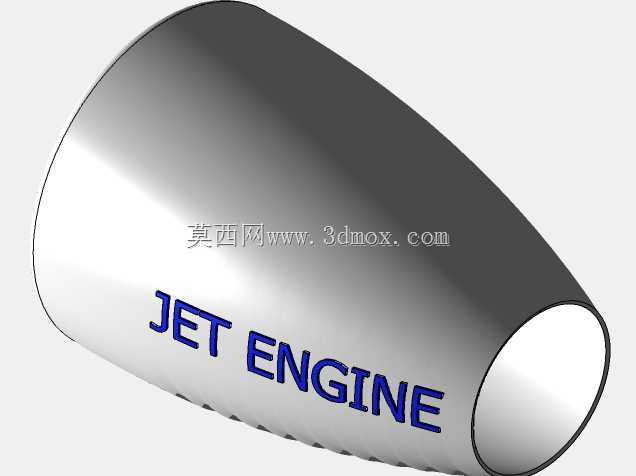

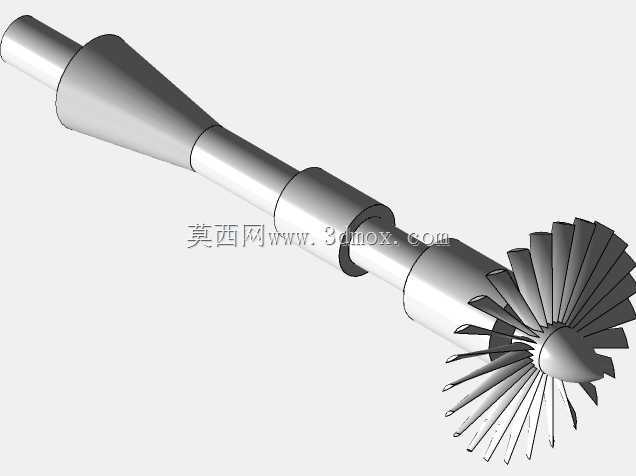

进气道唇口与机身蒙皮的衔接间隙要控制在合理范围,避免飞行过程中产生额外的气动阻力,同时发动机的主安装节、辅助安装节位置要对应机身承力框架的预留点位,确保大推力输出工况下的载荷可以均匀传递到机身结构上,不会出现局部应力集中导致的结构失效。设计过程中优先考虑了核心转动部件的同轴度要求,压气机轮盘与涡轮轮盘通过中心传动轴串联,所有转动部件的质心都严格落在轴线上,降低高速转动时的不平衡振动量,这一点对于航空发动机来说至关重要,一旦转动件动平衡不达标,高速运转时产生的振动会直接导致轴承损坏、叶片碰磨等严重故障。叶片部分的设计区分了压气机叶片与涡轮叶片的结构差异,压气机段叶片采用大展弦比的渐扭叶型,负责对进入进气道的空气进行逐级增压,提升燃烧室入口的空气压力;涡轮段叶片则采用更厚重的带内部冷却通道的结构形式,因为燃烧室排出的高温燃气直接冲击涡轮叶片做功,叶片需要承受高温、高离心力的复合载荷,叶根采用枞树型榫头结构与轮盘连接,保证足够的连接强度同时方便后期维护更换。燃烧室段的结构设计预留了燃油喷嘴安装位、点火器安装接口,环形燃烧室的流道做了平滑过渡处理,让增压后的空气与燃油充分混合燃烧,避免出现局部过热或者燃烧不充分的问题,提升燃油利用效率。尾喷口段采用收敛型流道设计,将做完功的高温燃气加速排出,通过反作用力产生推力,喷口的内壁做了耐高温涂层的结构预留,对应实际生产中的热障涂层工艺,降低高温燃气对喷口结构的烧蚀影响。从安装尺寸来看,
该结构的整体径向尺寸控制在常规小型航空发动机的舱体适配范围内,轴向长度按照各功能段的长度比例分配,没有出现某一段过长或者过短导致的重心偏移问题,外部附件机匣的预留位置也对应实际发动机的附件布置需求,包括燃油泵、滑油泵、传感器等附件的安装接口都做了结构预留,方便后续做整机装配的拓展设计。对于结构设计从业者来说,这类喷气发动机的建模过程需要重点关注多级叶轮的装配约束关系,每一级叶片的安装角度要和轮盘的榫槽位置精准对应,转动件与静子件之间要预留合理的径向间隙与轴向间隙,既要避免运转过程中出现碰磨,也要控制间隙过大导致的漏气损失,影响整体效率。在三维建模过程中,需要对每一个零件的加工工艺性做考量,比如轮盘类零件的辐板厚度要满足锻造、
机加工的工艺要求,叶片型面要满足五轴铣削的加工可达性,避免出现无法加工的封闭结构或者极端薄壁结构,保证设计的结构可以落地生产。同时这类动力装置的结构设计也可以作为教学演示案例,帮助初学者理解喷气发动机的工作原理,从空气进入压气机增压,到燃烧室燃烧膨胀,再到推动涡轮转动带动压气机工作,最后燃气从尾喷口排出产生推力的整个流程,都可以通过三维结构的拆解展示清晰呈现,相比二维图纸更加直观易懂。在实际选型匹配过程中,这类结构的推力等级、重量、尺寸参数需要和飞行器的整体设计指标匹配,不同起飞重量的飞行器需要对应不同推力级别的发动机,安装点的承载能力也要和发动机的最大推力、工作振动量级匹配,确保全飞行包线内的结构可靠性。
- 上一篇:斯特林发动机结构原理展示三维模型
- 下一篇:星型排布多缸径向动力装置结构
- 全部评论(0)
- 模板大小: 3.54 MB
- 售价:5金币
- 下载次数: 34
- 系统要求: Autodesk Inventor,STEP / IGES,Rendering
- 软件分类: 发动机
