CA6140车床转向连接支架结构

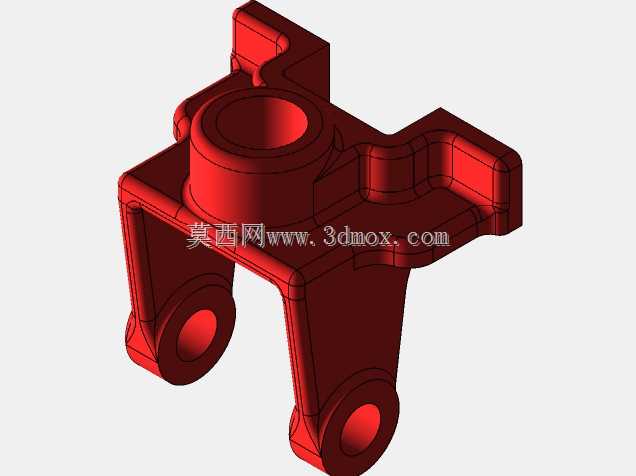

　　该零件属于CA6140普通车床传动系统中的转向连接支撑构件，主要安装在车床溜板箱与进给传动机构的衔接位置，承担传动换向过程中的载荷传递与部件定位功能。在实际车床运行场景中，当操作手柄切换进给方向时，该支架需要承接拨叉传递的横向推力，同时为铰接的传动杆件提供稳定的回转支撑，避免传动过程中出现杆件偏移、卡滞问题，保障纵横进给动作切换的顺畅性。从结构设计逻辑来看，零件上部的带凸缘筒状结构是核心安装定位基准，内孔用于穿装固定销轴，通过与床身侧的安装座配合实现整个支架的位置固定，凸缘端面设计为平整贴合面，能够保证安装后支架的垂直度公差控制在0.02mm以内，避免长期受交变载荷出现倾斜偏移。下部两个对称分布的带孔支耳是传动铰接位，

　　两个支耳的内孔同轴度公差要求控制在0.015mm范围内，用于铰接换向拨杆，支耳外侧设计有环形凸起加强筋，能够在拨杆摆动受力时分散孔位周边的应力集中，避免长期交变载荷下出现支耳开裂问题。零件中部的连接臂采用变截面过渡设计，从上部筒座到下部支耳的壁厚逐步过渡，既保证了整体结构的刚性，又尽可能控制了零件自重，减少传动过程中的惯性负载。两侧延伸的定位凸台用于和相邻的限位挡板配合，限制支架的周向转动自由度，安装时凸台侧面与挡板的间隙控制在0.1-0.2mm之间，既保证支架不会出现窜动，又避免过定位导致的装配应力。从安装边界尺寸来看，上部筒座的外径为42mm，内孔直径为20mm，整体零件总高度为78mm，两个下部支耳的中心距为36mm，

　　支耳内孔直径为12mm，安装时需要保证上部筒座的轴线与下部支耳孔的轴线平行度公差不超过0.02mm/100mm，否则会导致拨杆摆动卡滞，加剧铰接孔的磨损。在实际建模过程中，需要重点关注各过渡圆角的处理，所有受力转角位置都设计有R2-R3的铸造圆角，避免应力集中，支耳内孔与筒座内孔的表面粗糙度要求达到Ra1.6，保证销轴与拨杆转动时的耐磨性，其余非配合面的粗糙度要求为Ra6.3，符合铸件的常规加工要求。该零件的材质通常选用HT200灰铸铁，具备良好的减震性与耐磨性，能够适应车床长期运行中的振动工况，减少传动过程中的噪音传递。在装配调试时，需要先将上部筒座的销轴预装到位，检测支架的摆动灵活性，再连接下部的拨杆组件，调整两侧凸台与限位挡板的间隙，保证换向操作时无卡滞、无旷量，进给方向切换动作准确到位。
