本田CR500摩托车离合器轮毂扫描结构

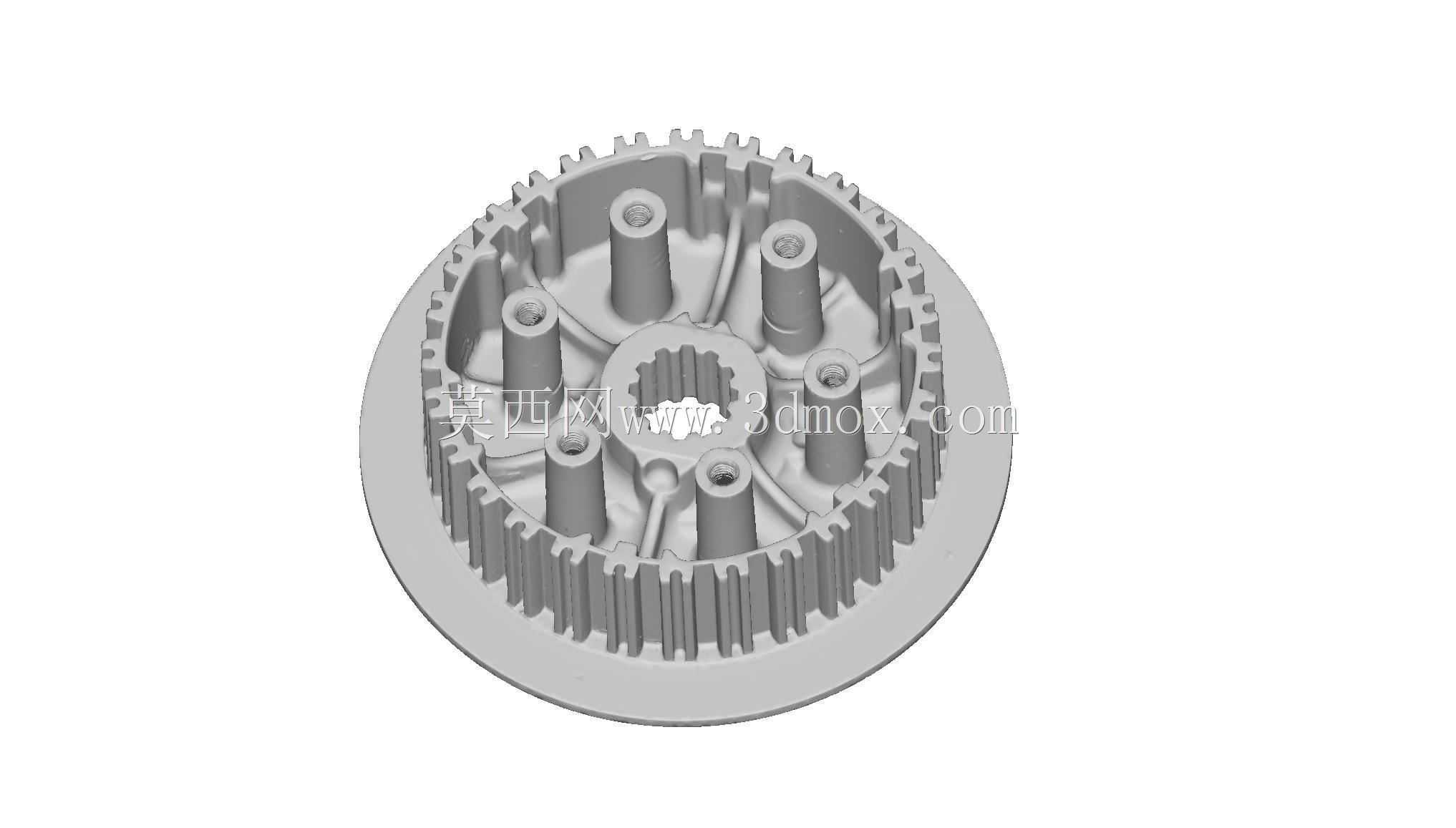

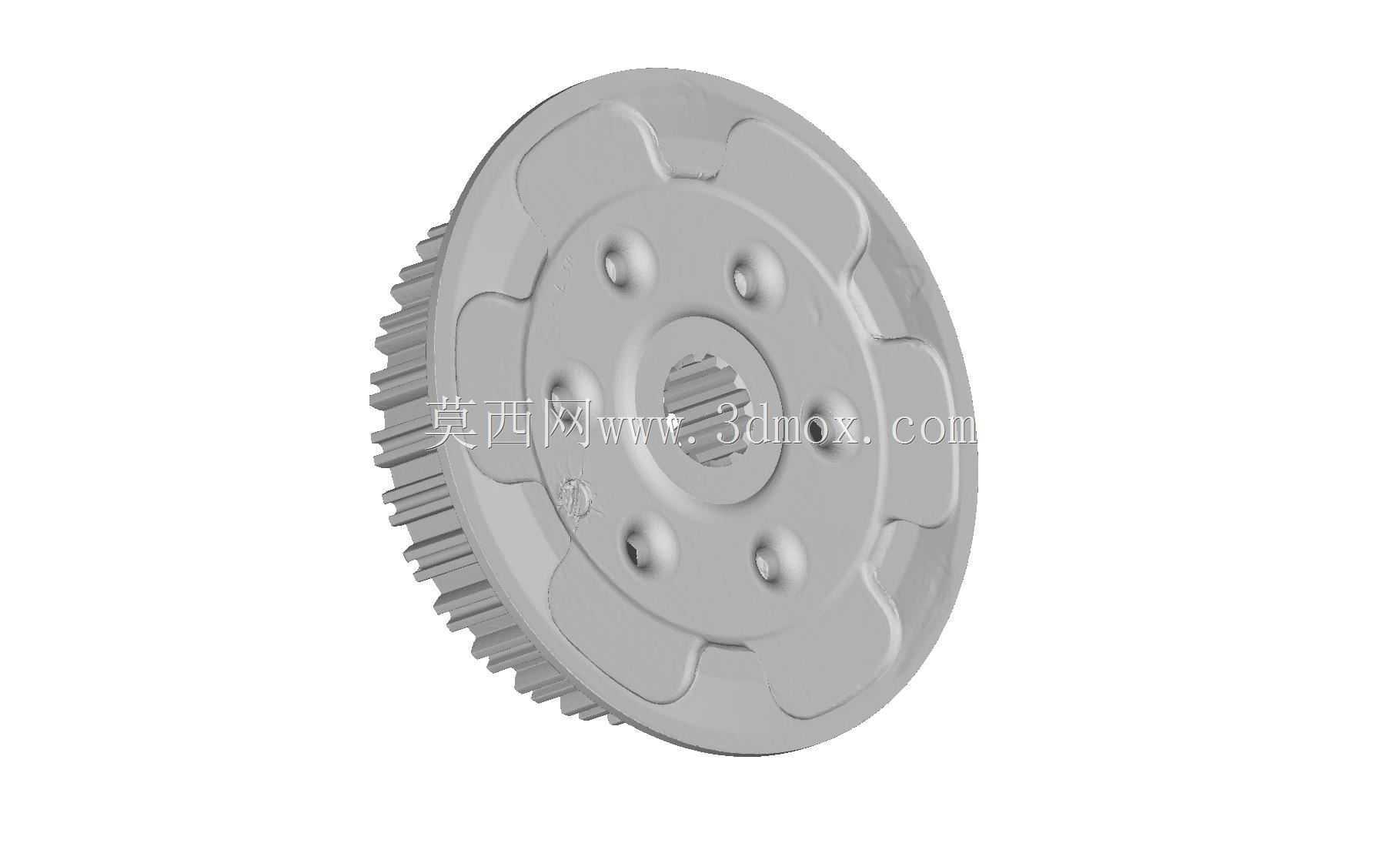

　　在越野摩托车的动力传动链路里，离合器轮毂是承担动力切断与接合的核心承载部件，尤其针对CR500这类大排量二冲程越野车型，其动力输出的爆发特性对离合器部件的结构强度、啮合精度都有极高要求。这个扫描还原的离合器轮毂，整体为盘式带外齿圈结构，中心设置花键孔用于和主轴实现周向固定，花键的齿形参数完全匹配原厂主轴的花键规格，保证动力传递过程中无旷量，避免急加速、急减速工况下的花键冲击磨损。轮毂外圈的直齿结构是和离合器摩擦片组的外齿配合的定位结构，齿形的等分精度直接决定了多片摩擦片在接合、分离过程中的滑动顺畅度，扫描还原的齿形轮廓完整保留了原厂件的齿向公差，不会出现摩擦片卡滞、分离不彻底的问题。轮毂上均匀分布的多个柱状凸台，

　　是离合器弹簧的安装定位柱，凸台的高度、同轴度直接决定了每根离合器弹簧的预压量一致性，若凸台尺寸偏差过大，会导致不同位置弹簧压力不均，出现离合器半联动抖动、接合不平顺的故障，扫描获取的凸台位置度、高度尺寸完全贴合原厂设计的公差带，能保证弹簧装配后压力均匀分布。从安装边界来看，该轮毂的轴向厚度、外齿圈的外径尺寸完全适配CR500离合器总成的腔体空间，装配后和离合器压盘、摩擦片组、从动毂的配合间隙符合原厂装配要求，不会出现轴向窜动超差、径向干涉的问题。在实际越野骑行场景中，离合器需要频繁在大扭矩工况下完成接合、分离动作，轮毂的基体结构需要承受摩擦片传递的瞬时大扭矩，扫描件完整还原了原厂轮毂的加强筋布局，

　　也就是中心花键区域和外圈齿圈之间的辐射状加强结构，这些筋条的厚度、过渡圆角都和原厂件一致，能有效分散大扭矩传递时的应力集中，避免轮毂在高负荷下出现齿根断裂、凸台断裂的失效问题。针对二冲程发动机高转高扭的输出特性，该轮毂的外齿齿宽设计足够承载瞬时冲击扭矩，齿根处的过渡圆角也通过扫描完整还原，避免应力集中导致的齿部疲劳损坏。在维修替换场景中，这类扫描得到的高精度结构数据，可以用于改装件的逆向开发，比如针对竞技越野场景做轻量化优化时，可以在不改变安装尺寸、配合尺寸的前提下，对非承载区域做减重处理，同时保证核心承载部位的结构强度满足赛事使用要求；也可以用于离合器故障的对比检测，当维修中遇到离合器分离不彻底、接合抖动的问题时，

　　可以将故障件的尺寸和该扫描数据做对比，快速定位是轮毂齿形磨损、凸台变形还是花键旷量导致的故障。从结构设计逻辑来看，这类多片湿式离合器的轮毂，需要兼顾摩擦片的滑动导向、弹簧的定位支撑、主轴的动力连接三个核心功能，三个功能区域的位置精度是设计核心：中心花键的轴线和外齿圈的轴线同轴度必须控制在极小的公差范围内，否则会导致摩擦片组偏磨，大幅缩短离合器使用寿命；弹簧安装凸台的分布圆必须和中心轴线同轴，否则弹簧压力偏载会导致压盘倾斜，同样会引发偏磨、分离不彻底的问题。该扫描结构完整保留了这些关键位置的形位公差特征，不管是用于维修参考、改装设计还是教学演示，都能准确还原原厂部件的结构特性，帮助从业者理解大排量越野摩托车离合器的结构设计逻辑，掌握湿式多片离合器核心部件的尺寸匹配要点。
