CPC1983YE单极常开固态功率继电器

　　这款CPC1983YE单极常开固态功率继电器，采用标准SIP直插封装结构，在低压控制回路、小功率负载通断场景中有着广泛的适配性，常见于普通机床控制回路改造、小型自动化设备信号切换、测试仪器负载通断、民用电子设备电源管控等场景，相比传统电磁式继电器，它没有机械触点结构，动作过程无电弧、无机械磨损，在频繁通断的工况下使用寿命远高于同规格电磁继电器，也不会因为触点氧化出现接触电阻升高、导通不良的问题。

　　从实际选型适配的角度来看，这款继电器额定持续负载电流为0.5ADC/0.5Arms，适配的负载功率区间覆盖了绝大多数小功率信号回路、低功耗直流/交流负载的通断需求，单极常开（1-Form-A）的触点形式，能够满足常规回路“控制端得电则负载导通、失电则负载断开”的基础逻辑，不需要额外搭配辅助触点实现状态反馈的场景都可以直接选用。它的控制端与负载端自带光电隔离结构，能够有效阻断负载侧的干扰信号串入控制回路，在工业现场存在电磁干扰的环境下，也能保证控制信号的稳定性，不会因为周边设备启停产生的浪涌出现误触发的情况。

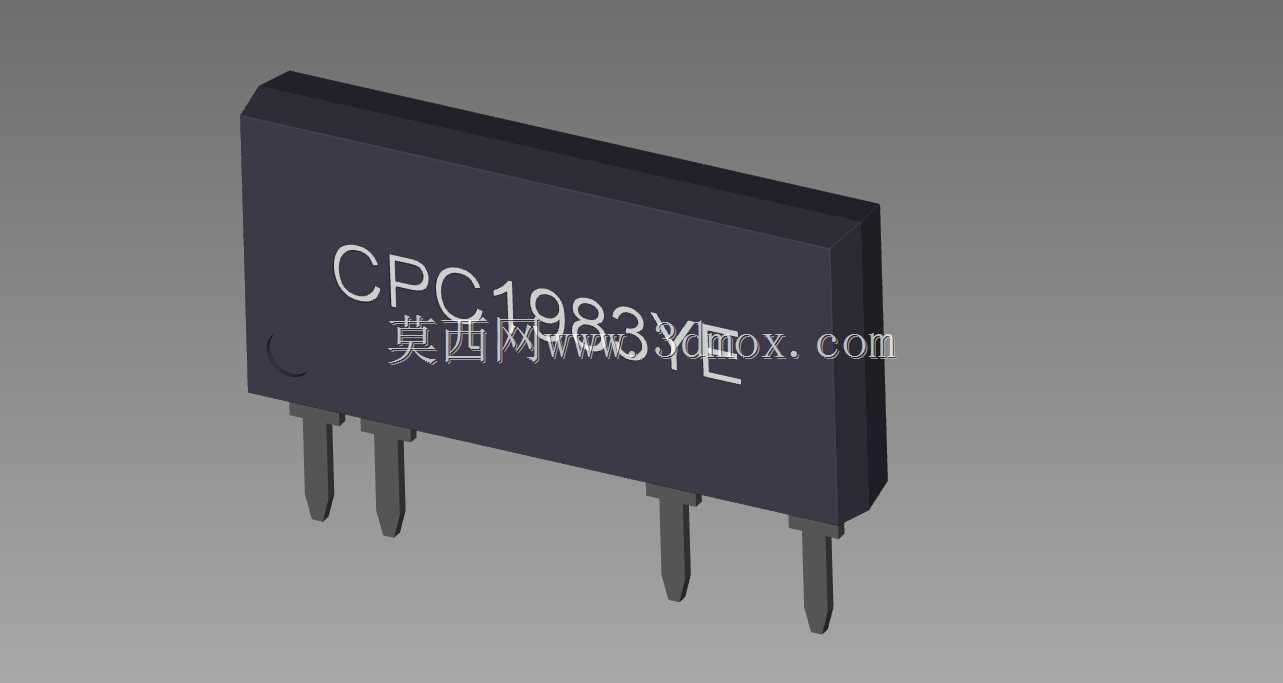

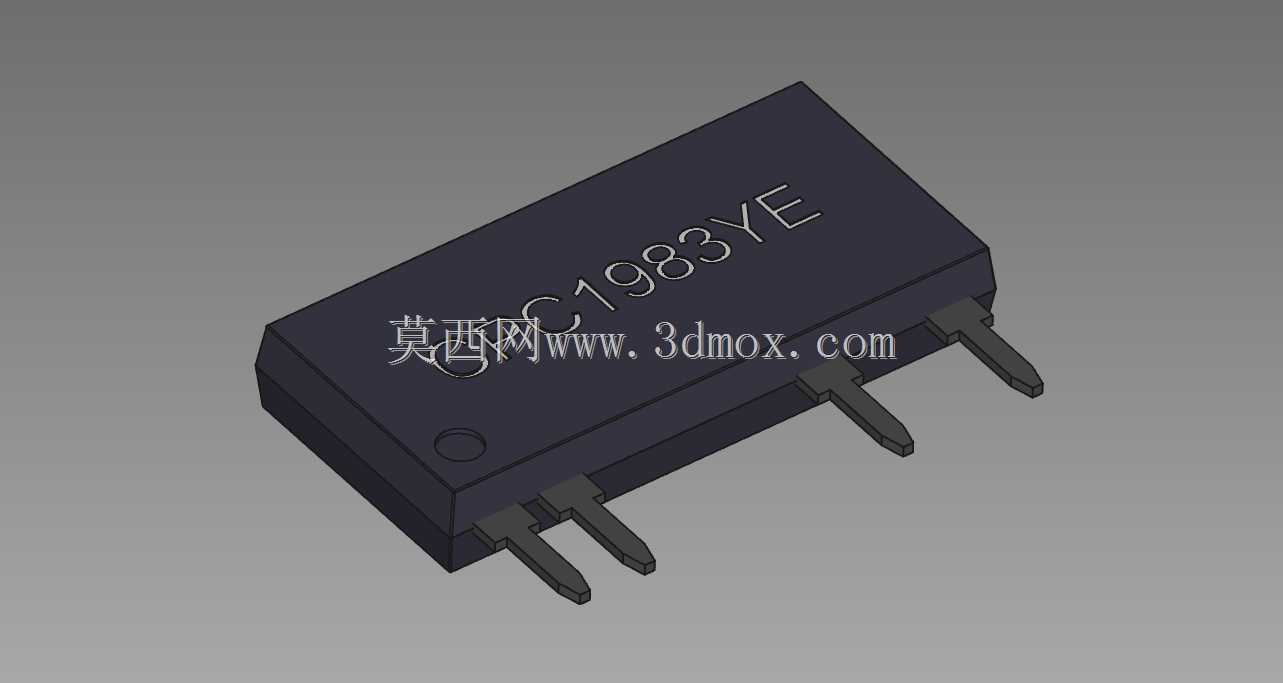

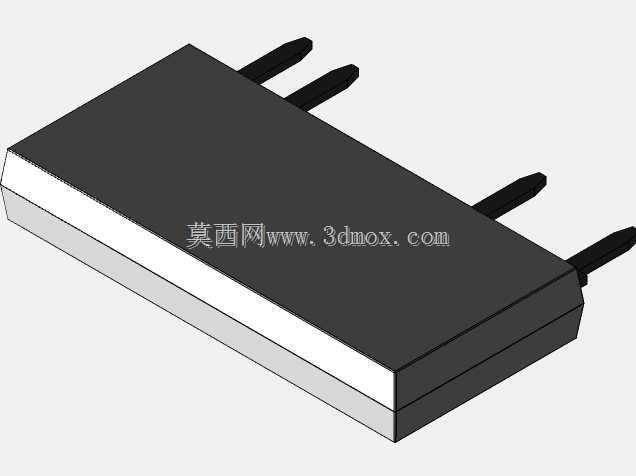

　　在三维结构设计层面，这款继电器的外形完全遵循标准SIP封装的尺寸规范，主体为黑色阻燃塑封壳体，四个直插引脚沿壳体长度方向等距排布，引脚间距符合通用直插元器件的焊盘设计标准，在PCB布局时可以直接套用标准SIP-4封装的焊盘库，不需要单独定制封装尺寸。壳体表面做了哑光防滑处理，标识印刷清晰，在批量插件焊接时，能够通过视觉识别设备快速判断器件方向，避免插反导致的回路故障。引脚采用镀锡铜材质，既能够兼容波峰焊、手工焊等不同焊接工艺，也能保证长期使用过程中引脚不氧化，焊接可靠性有充足保障。

　　安装边界方面，这款继电器的壳体厚度较薄，在PCB上占用的投影面积很小，垂直安装后壳体顶部距离PCB板面的高度符合常规低压设备的内部空间要求，不需要为它预留额外的避让空间，哪怕是内部空间紧凑的小型控制板、嵌入式设备主板，也能轻松完成布局。它的塑封壳体具备一定的耐温能力，能够适应常规电子设备内部的工作温度区间，不会因为周边功率器件的散热导致壳体变形、性能下降。在结构建模过程中，需要重点关注引脚的伸出长度、引脚直径以及相邻引脚的中心距，保证模型导入PCB设计软件后，焊盘位置与引脚完全匹配，不会出现插件时引脚对不准焊盘的问题；同时要还原壳体侧面的定位缺口特征，这个缺口是插件时判断器件安装方向的关键标识，建模时不能遗漏，否则会导致生产过程中出现方向识别错误。

　　从实际应用的细节来看，这款继电器因为没有机械动作部件，工作过程中完全没有触点吸合、释放的碰撞噪音，在对噪音有要求的办公设备、医疗辅助仪器、家用电子设备中使用，不会因为器件动作产生额外的噪音干扰。同时它的动作响应速度在微秒级别，比传统电磁继电器毫秒级的响应速度快很多，在需要快速通断的信号切换场景中，能够保证信号传输的同步性，不会因为器件响应延迟出现信号时序偏差。在进行三维装配验证时，除了确认器件本身的安装空间，还要注意在继电器周边预留合适的爬电距离，保证高压侧与低压控制侧之间的绝缘间隙满足安规要求，避免出现耐压不足的隐患。
