高压直流继电器HFE88P-250结构设计

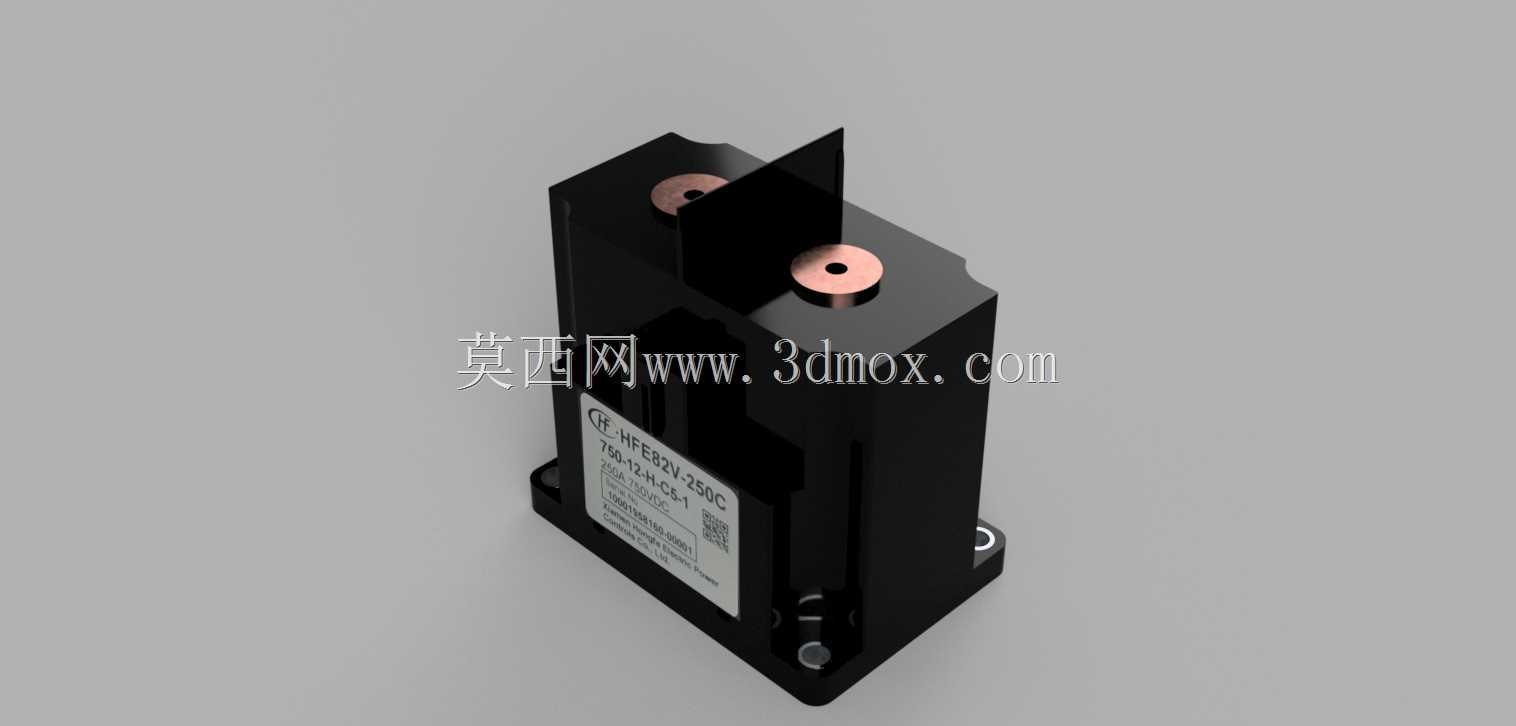

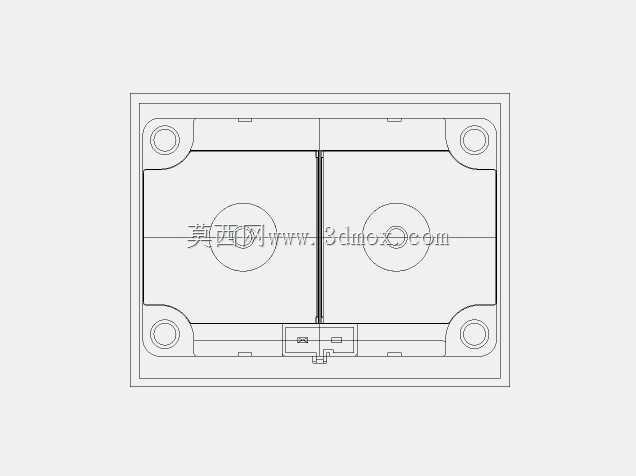

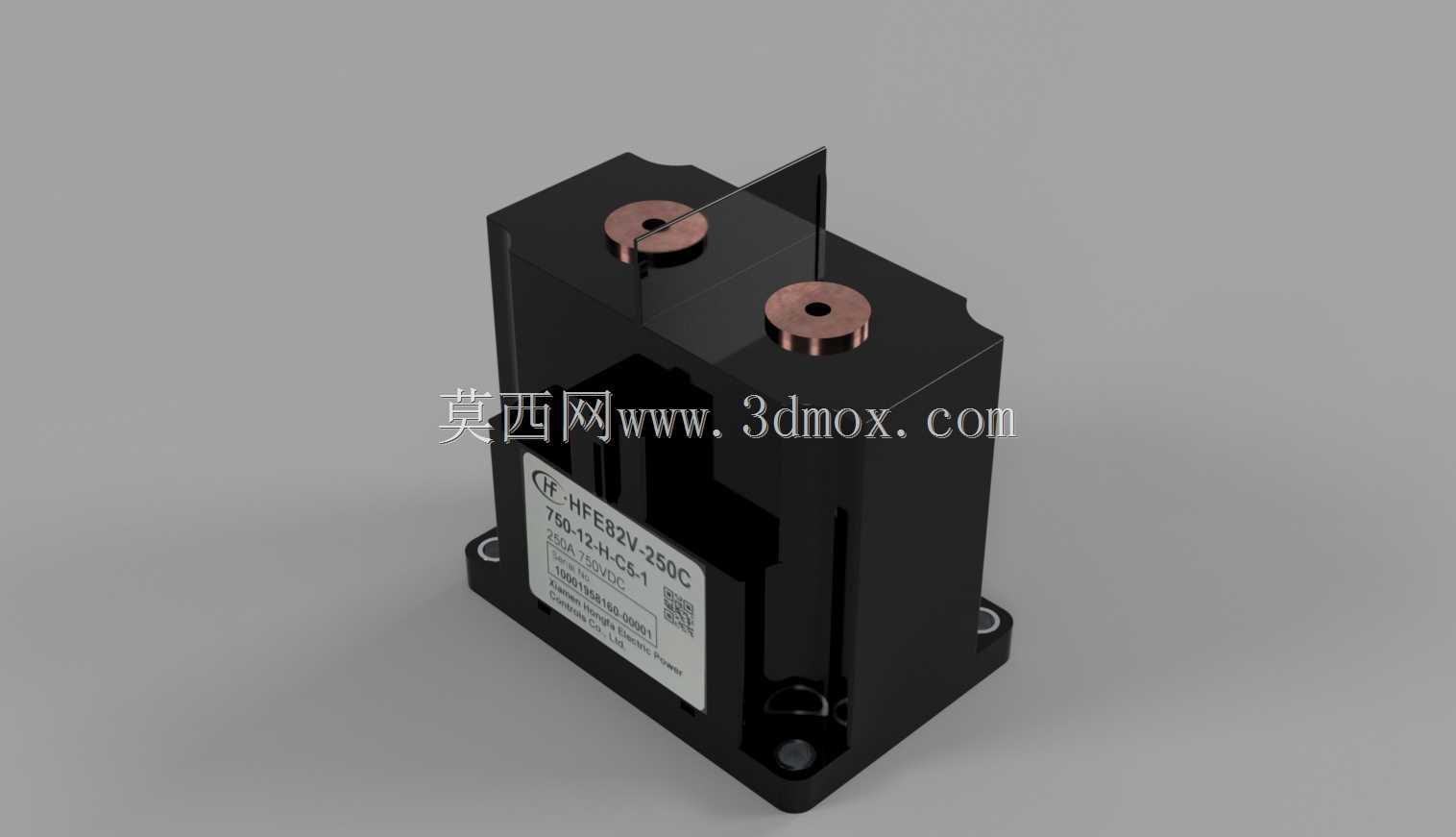

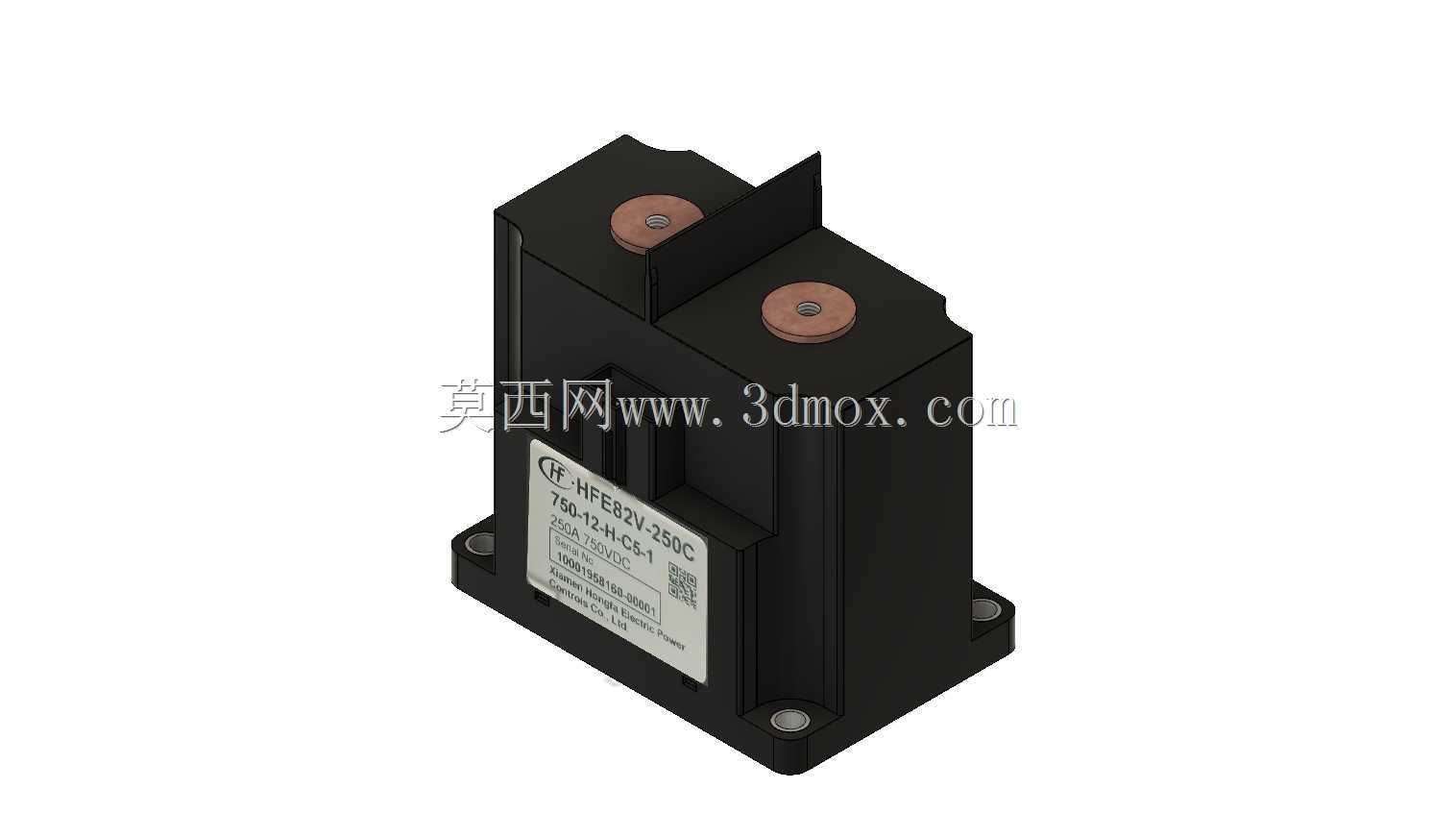

　　在新能源汽车高压配电、储能系统直流回路、工业直流电源切换这类场景里，大电流直流分断一直是配电设计的核心难点，这款高压直流继电器的结构设计，完全围绕250A连续载流、750VDC回路的可靠分断需求展开，区别于传统交流接触器的灭弧逻辑，直流电流无过零点的特性，要求器件内部必须构建独立的灭弧空间，同时兼顾载流部件的温升控制与长期工作的绝缘可靠性。从结构布局来看，器件主体采用方正的绝缘壳体设计，壳体选用耐高压、耐温变的热固性工程塑料模压成型，表面做了筋条强化处理，既可以提升壳体的机械强度，抵御安装与使用过程中的振动冲击，也能增加外部爬电距离，满足高压场景下的绝缘要求。顶部设置两个同轴的铜质主接线端子，端子表面做了镀镍防氧化处理，

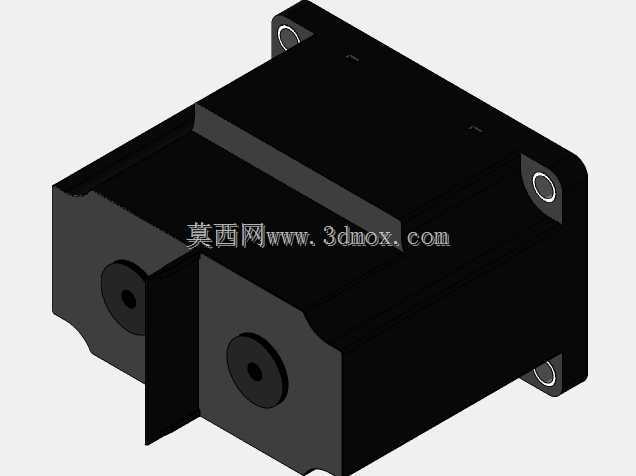

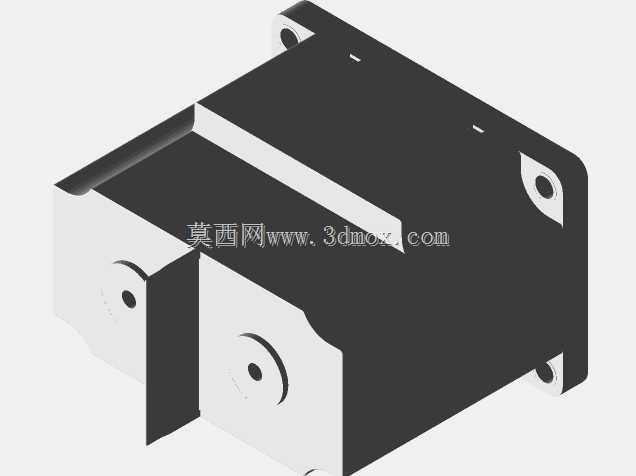

　　接线端采用内螺纹孔设计，配套标准铜排接线时可以保证足够的接触压力，降低接触电阻，避免大电流工况下接线端过热；两个主端子之间设置了凸起的绝缘隔弧墙，直接延伸至壳体内部灭弧室区域，能够在分断大电流时快速拉长电弧，避免两极之间的电弧击穿。侧面预留的标签安装位，清晰标注了器件的核心参数与接线极性，方便现场安装与运维时的识别，避免接线错误导致的器件损坏。底部的安装法兰采用一体化嵌件设计，两个金属安装衬套直接预埋在壳体注塑层内，相比后期压装的衬套，抗扭转强度更高，能够承受安装时的螺栓锁紧力矩，长期使用不会出现衬套松动脱落的问题；安装孔位的中心距按照行业通用的高压继电器安装尺寸设计，可以直接替换同规格的其他型号器件，降低设备改型的设计成本。

　　器件的控制回路采用线圈励磁驱动，支持12VDC与24VDC两种标准控制电压，线圈部分做了独立的密封隔腔设计，与主回路的高压区域完全物理隔离，避免主回路分断时产生的电弧金属蒸汽污染线圈绕组，导致线圈绝缘下降出现短路故障；线圈驱动部分内置了节能电阻，器件吸合后会自动切换到低功耗保持模式，降低长期工作时的线圈温升，减少不必要的能耗。主触点部分采用铜基合金镀银材质，接触电阻低且抗电弧烧蚀能力强，触点的接触压力经过精准调校，既能保证250A连续载流时的接触稳定性，将触点温升控制在标准允许的范围内，也能在收到分断信号时快速动作，缩短燃弧时间，提升触点的使用寿命。灭弧室采用密封式陶瓷结构，内部填充高纯度灭弧介质，配合磁吹灭弧结构，

　　能够在触点分断产生电弧时，利用磁场力将电弧快速拉入灭弧栅片区域，切割成短弧后快速熄灭，避免电弧持续烧蚀触点，同时杜绝电弧外溢引发的周边绝缘击穿风险。在实际选型应用中，这款器件可以直接布置在电池包主回路、充电桩直流输出回路、光伏储能汇流柜的主分断位置，安装时需要预留足够的接线空间，主回路铜排的载流能力需要匹配250A的长期工作电流，接线端子的锁紧力矩需要符合器件规格要求，避免接触不良引发过热；控制回路的接线需要做好极性区分，并联续流二极管吸收线圈分断时的反向电动势，避免反向电压冲击前端的控制元件。建模过程中需要重点关注主回路载流部件的导电截面积核算，保证电流密度在合理区间，同时校核高压区域的电气间隙与爬电距离，满足750VDC电压等级的绝缘要求；安装法兰的位置公差需要严格控制，保证器件可以顺利安装到预设的安装板上，接线端子的高度与间距需要匹配常用铜排的折弯尺寸，减少现场安装时的二次加工。
