宏发HFE82V-250C高压直流接触器结构模型

　　在新能源汽车三电系统、储能电站直流侧回路、大功率充电桩功率分配单元这类高压直流工况里，直流接触器是负责主回路通断控制的核心执行元件，和交流场景下的接触器不同，直流电流不存在自然过零点，分断时拉弧的能量更高、持续时间更长，对器件的灭弧结构、载流能力、绝缘性能都有更严苛的要求，这次拆解建模的这款高压直流接触器，就是针对750VDC电压等级、250A持续载流场景设计的直动式直流接触器。

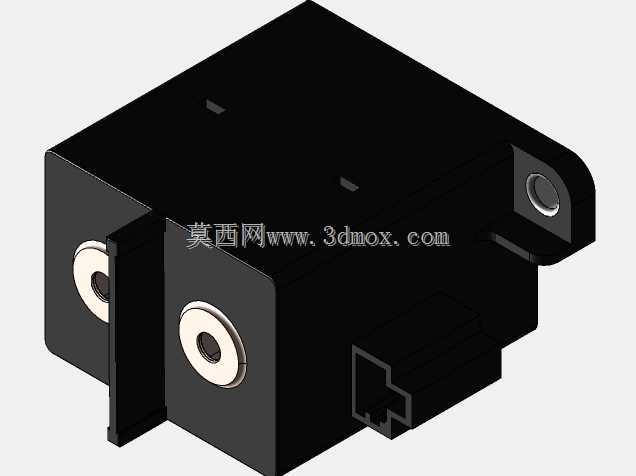

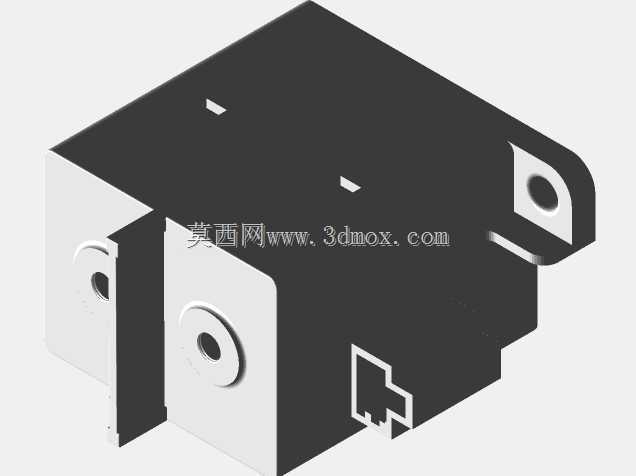

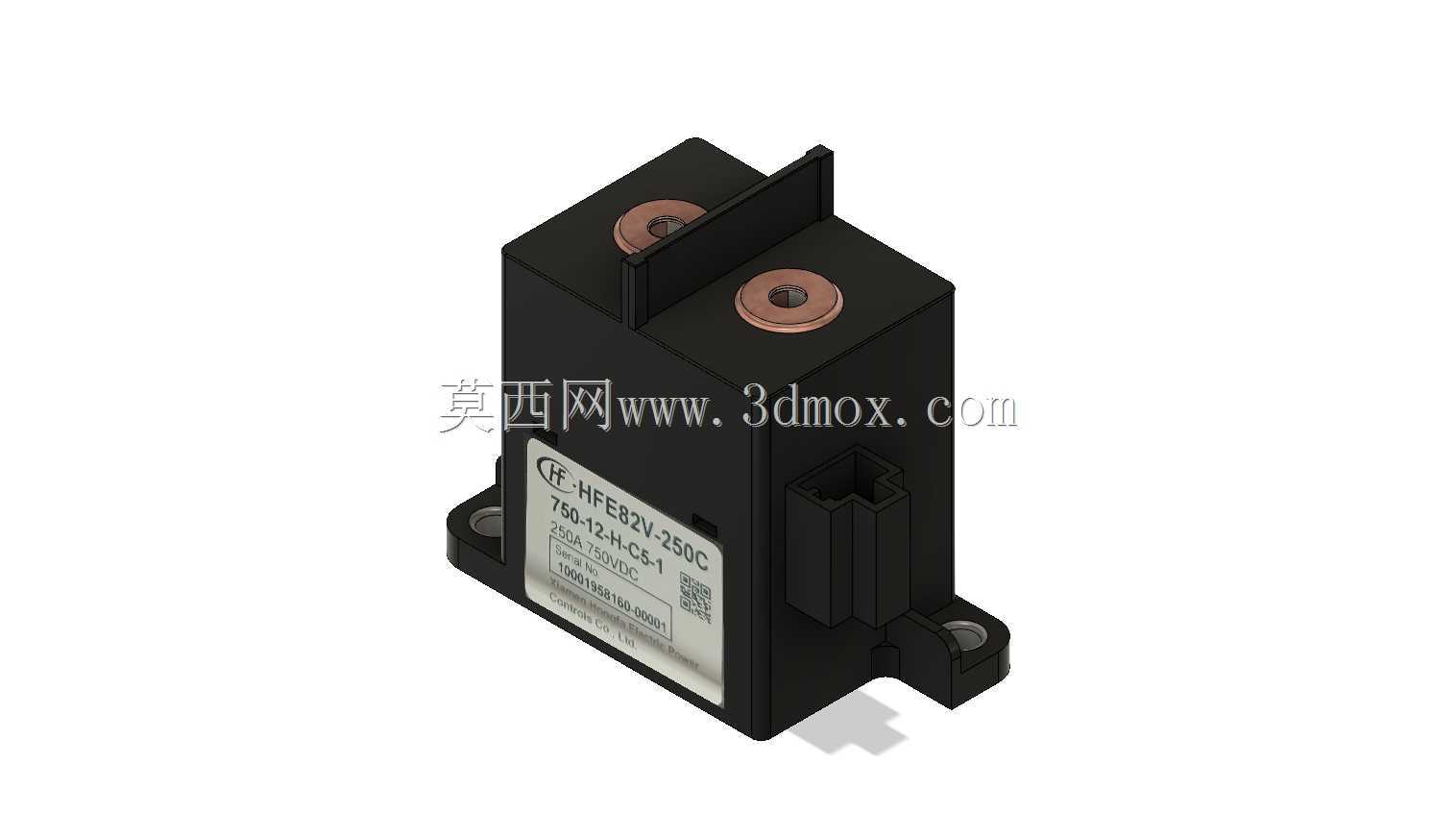

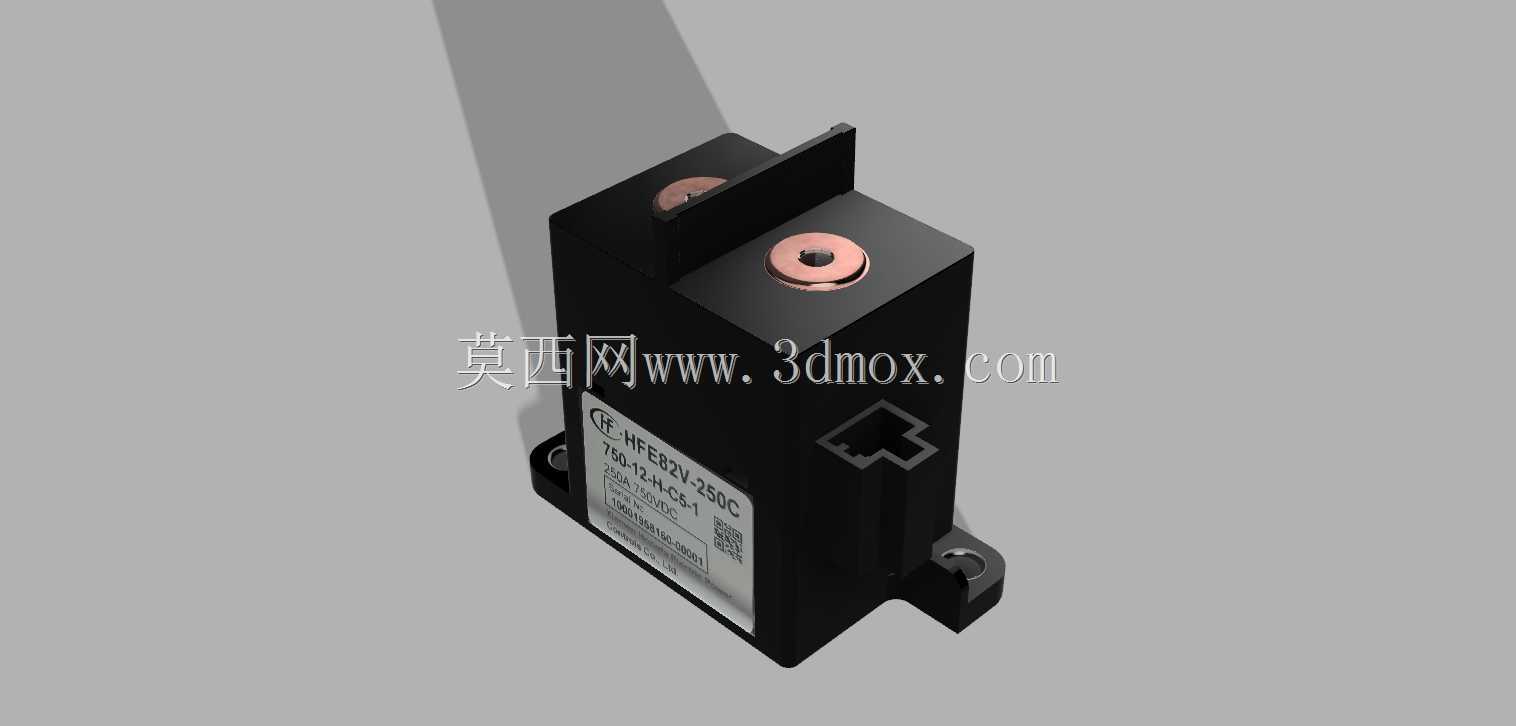

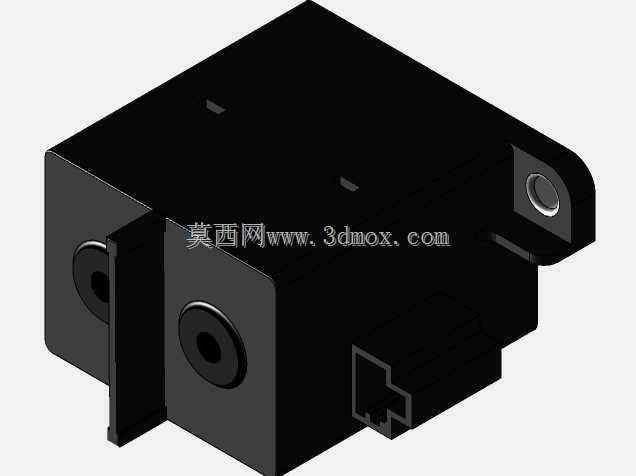

　　从实际应用场景来看，这类器件大多安装在电池包高压输出端、PDU配电盒内部，或是充电桩的功率输出回路里，日常工作状态下长期承载主回路直流电流，接收到控制信号时快速完成回路的接通与分断，在系统出现过流、短路等故障时，还要配合熔断器快速切断主回路，避免故障范围扩大。建模过程中首先还原的是器件的整体外形结构，主体采用阻燃PBT材质的黑色绝缘壳体，壳体侧面预留了带安装孔的固定支耳，支耳的安装孔位、孔距都严格按照实物测绘尺寸还原，安装面到主接线端子的高度差、端子的朝向都和实物保持一致，方便设计人员在做配电盒布局时直接调用，核对安装边界是否和周边结构件存在干涉。

　　主回路的接线端子采用紫铜镀锡材质，端子表面做了防滑压接纹路，适配大平方动力线的螺栓压接，两个主端子分别布置在壳体顶部的两个独立绝缘腔体内，腔体之间做了凸起的绝缘隔筋，避免高压工况下出现极间爬电。控制回路的接线端布置在壳体侧面，采用12VDC线圈驱动，线圈驱动端的接插件引脚间距、插拔方向也完全按照实物还原，适配常规的低压控制线束接插件。建模时特意还原了壳体表面的产品标识区域，包括参数标贴的贴合位、壳体上模压的极性标识，方便做整机布线时快速区分主回路正负极和控制端正负极，避免装配时接反线路。

　　从结构设计思路来看，这款接触器采用了密封式灭弧腔设计，主触点封闭在充有惰性保护气体的腔体内，分断时产生的电弧可以在气体冷却和磁吹结构的作用下快速熄灭，避免触点烧蚀，这部分的内部腔体结构在建模时也按照实物的装配关系做了分层还原，虽然外观模型不需要完全还原内部所有零件，但腔体的外形尺寸、壁厚、和外部壳体的配合位置都做了准确还原，方便后续如果需要做热仿真、电场仿真时，可以直接提取模型的外轮廓和腔体边界设置仿真参数。

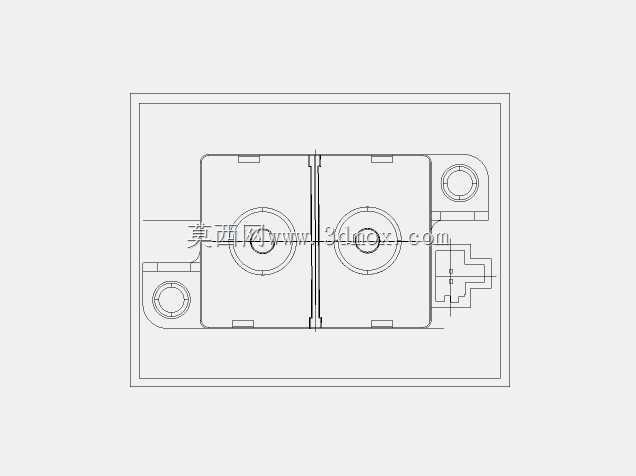

　　在安装边界的尺寸还原上，模型严格控制了各个方向的最大尺寸：壳体主体的长宽高尺寸、固定支耳的突出长度、主接线端子高出壳体顶面的高度、控制接插件突出壳体侧面的长度都和实物保持一致，安装时需要预留的操作空间，比如主端子接线时螺栓的拧紧操作空间、控制接插件插拔时的手部操作空间，都可以通过模型直接测量核对，不需要设计人员再单独查找样本核对尺寸。另外，壳体底部的散热筋结构也做了还原，这部分结构一方面是增加壳体的结构强度，另一方面是在长期大载流工作时，增加壳体和周边空气的接触面积，辅助带走线圈和主触点产生的热量，避免器件内部温度过高影响使用寿命。

　　针对实际选型和结构设计的需求，这个模型还还原了器件的重量重心位置，在做整体装配时可以直接赋予材质属性计算整体重量，评估安装支耳的承重是否满足振动工况下的强度要求。和同电流等级的其他接触器相比，这款器件的外形更紧凑，固定支耳采用侧装式设计，不需要在安装板上预留过大的开孔，适合在空间紧张的车载配电场景下使用，线圈的控制功耗较低，长时间保持吸合状态下的发热更小，适配新能源车辆长时间待机的工况需求。建模时特意规避了容易出错的结构细节，比如主端子的螺纹规格、安装支耳的倒角、壳体表面的脱模斜度都按照实际加工工艺做了还原，不会出现和实物装配干涉的问题，结构设计人员调用这个模型时，可以直接放入总装文件，完成布局、干涉检查、安装孔位匹配等工作，不需要再花时间重新测绘建模。
