轨道列车用车轴带法兰连接结构

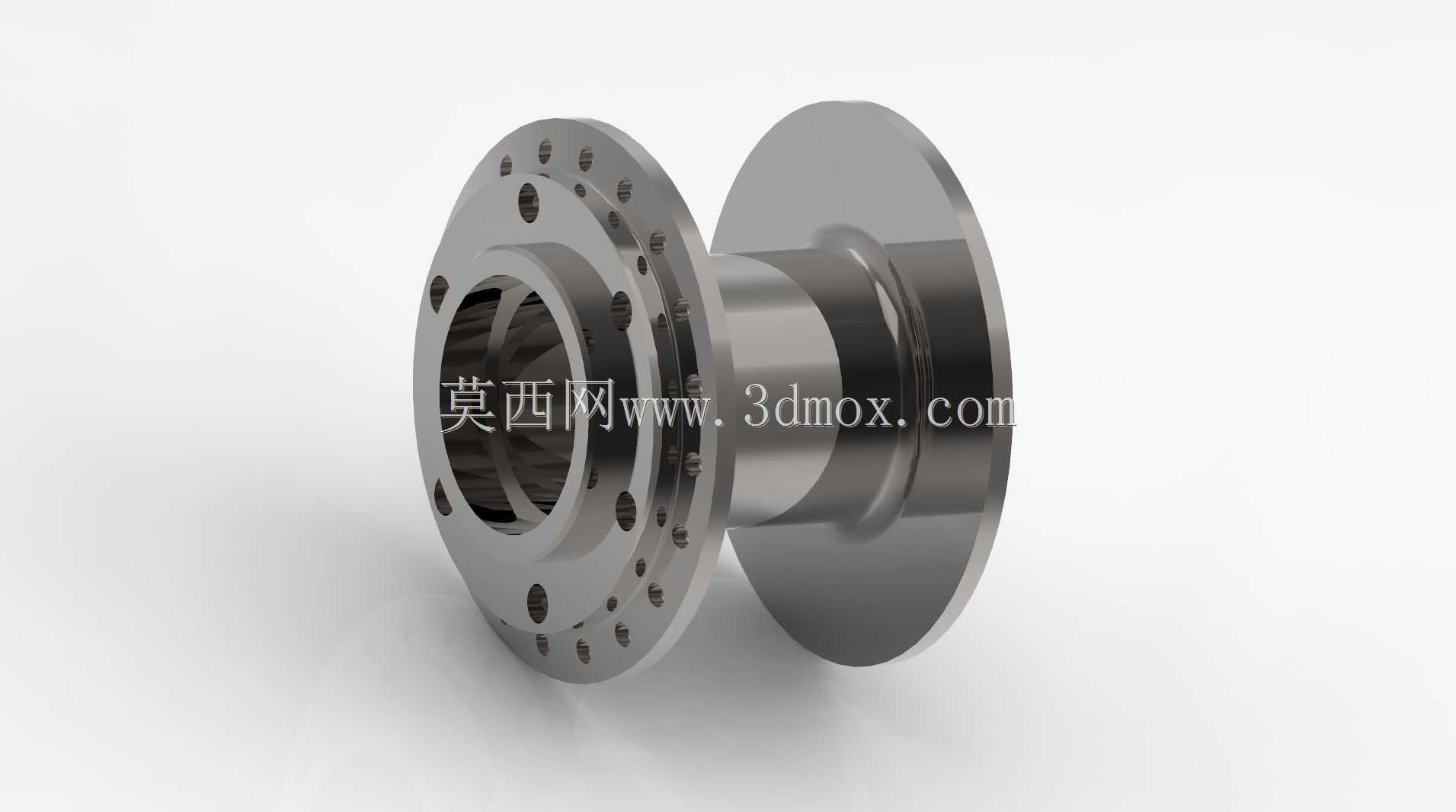

　　在轨道车辆走行部的结构体系中，车轴是直接承担整车载荷、传递走行动能的核心受力部件，本次呈现的带法兰连接结构车轴，主要适配城轨、普速列车的非动力轮对安装场景，区别于传统压装式整体车轴，该结构通过集成式法兰盘实现车轮与轴体的刚性连接，可大幅降低轮轴压装工序的工艺难度，同时提升后期轮对维护更换的作业效率。从实际应用场景来看，这类带法兰的车轴结构多用于短途通勤列车、工程轨道车的走行轮组，日常运行中需要同时承受垂向的车体载荷、横向的轨道侧压力，以及制动过程中产生的纵向冲击载荷，因此结构设计阶段对轴体的应力分布、连接部位的刚度匹配都有极高要求。设计过程中，首先需要明确轴体各段的受力边界：靠近法兰端的轴颈用于安装车轮轮毂，

　　轴身中部的光轴段用于适配轴箱轴承的安装位，另一侧的凸缘结构用于配合制动盘的安装定位，各轴段的过渡位置均采用大圆角平滑过渡，避免应力集中导致的轴体疲劳开裂。法兰盘上的螺栓孔采用圆周均布设计，孔位的位置度公差控制在0.02mm以内，确保与车轮轮毂连接时各螺栓受力均匀，不会出现偏载导致的螺栓断裂问题；法兰与轴体的衔接位置做了加厚处理，通过有限元仿真验证，该区域在满载冲击工况下的最大应力值远低于材料的屈服强度，满足长期交变载荷下的使用要求。从安装边界来看，轴体的总长度、各轴段的直径尺寸均匹配标准轨距车辆的轮对内侧距要求，轴颈部位的表面粗糙度达到Ra1.6，满足轴承压装的配合精度要求，法兰端的端面跳动公差控制在0.03mm以内，

　　确保车轮安装后运转过程中不会出现端面摆振，降低轮轨异常磨耗的概率。不同于传统整体车轴需要将车轮通过高压压装固定在轴颈上，该法兰连接结构可通过高强度螺栓实现车轮与轴体的可拆卸连接，当车轮踏面出现磨耗到限需要更换时，无需使用大型压装设备即可完成轮轴分离，大幅降低段修过程中的设备投入与作业时长，尤其适合沿线维护站点设备配置有限的通勤线路使用。结构细节上，轴体中心设置有贯通的中心孔，一方面用于轴类零件加工过程中的定位基准，另一方面可减轻轴体自身重量，降低走行部的簧下质量，提升列车运行过程中的平稳性；法兰盘上的螺栓孔采用铰制孔设计，与配合螺栓的间隙控制在0.01mm以内，既可以传递扭矩，也能承受横向的剪切载荷，避免运行过程中螺栓受剪出现失效。

　　轴身表面做了强化处理，通过滚压工艺在表面形成压应力层，提升轴体的抗疲劳性能，应对长期运行中产生的交变弯曲应力；各配合轴段的尺寸公差均按照基孔制配合要求设计，与轴承、轮毂、制动盘的配合精度满足轨道车辆相关部件的通用技术标准，可直接适配现有成熟的轮对配套部件，无需额外开发定制连接件。在实际装配过程中，需要先将轴箱轴承加热后套装在对应轴颈位置，待冷却到位后再将车轮轮毂与法兰端面对齐，穿入铰制孔螺栓并按照规定的扭矩对角紧固，紧固完成后需要检测车轮的端面跳动与径向跳动值，确保符合装配精度要求后再压装轴箱端盖等附属部件。这类结构的车轴相比传统压装式车轴，虽然加工阶段需要额外加工法兰端面与螺栓孔，前期加工工序略有增加，但全生命周期内的维护成本更低，尤其适合需要频繁更换轮对的工程作业车辆与短途通勤列车，在轨道车辆运维成本不断压缩的行业背景下，这类可拆卸式法兰车轴的应用场景正在逐步拓展。
