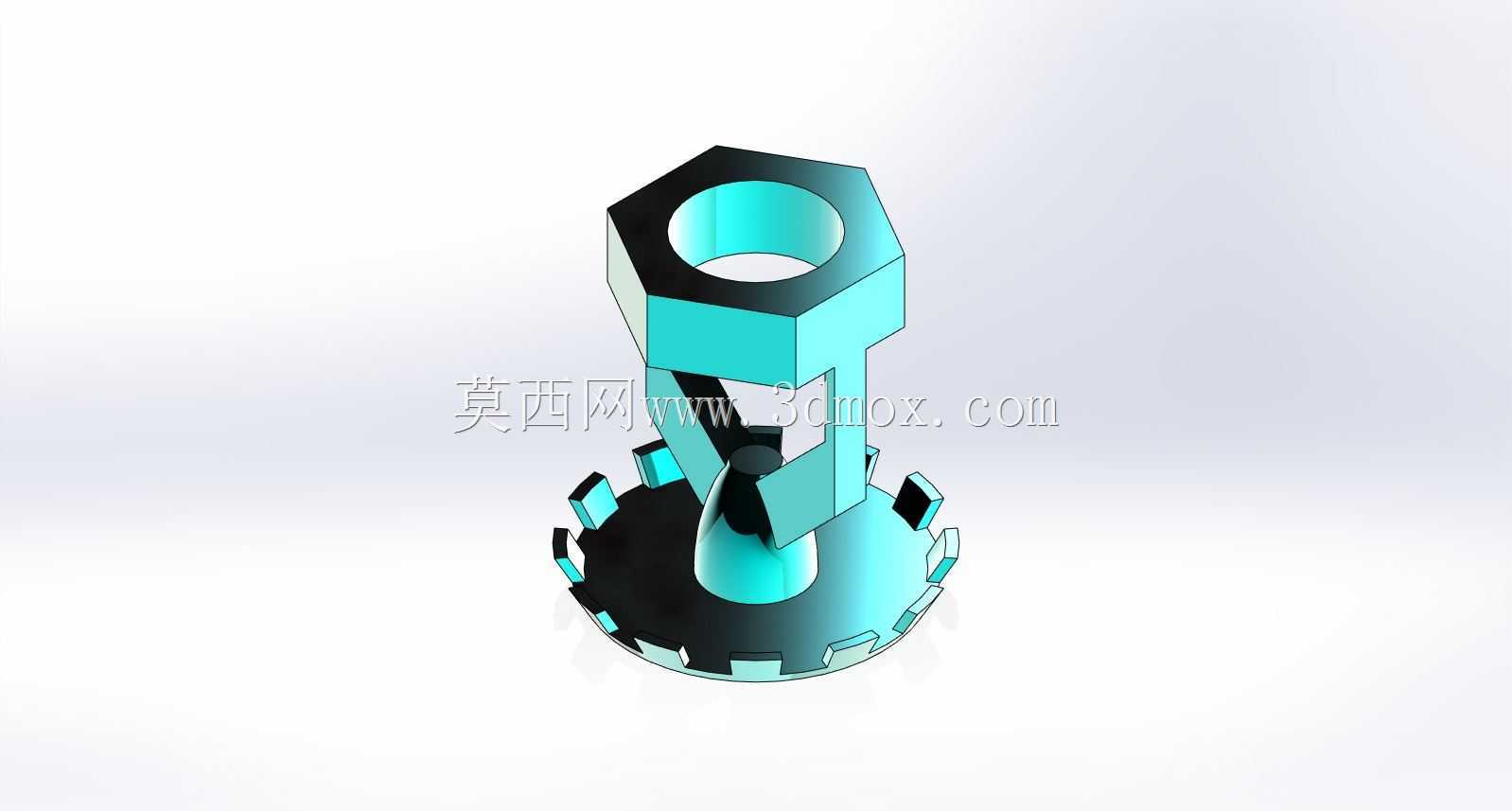

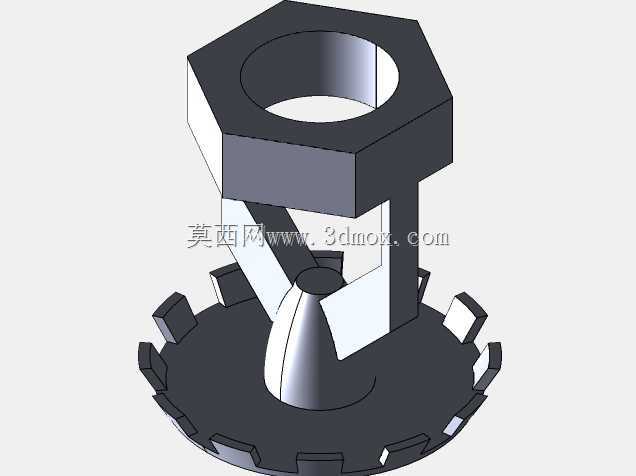

带六角基座齿形锁紧异形连接构件

　　该异形连接构件的设计初衷，是解决狭小安装空间内轴向锁紧与周向防松的双重需求，常见于机床主轴端部的工装快换、自动化装配线的定位夹具模组、小型流体控制组件的阀芯联动结构中，在需要频繁拆装、同时要求定位精度不发生偏移的工位上，这类集成式结构相比传统的螺栓加防松垫片组合，能减少30%左右的安装空间占用，同时省去额外的防松零件配套工序。从结构设计逻辑来看，上部的六角结构完全适配标准开口扳手、套筒扳手的施力尺寸，不需要定制专用工装就能完成锁紧操作，六角段内部的通孔为同轴设计，既可以作为穿装螺栓的过孔，也能作为流体、气路的连通通道，适配多场景的使用需求；中部的开放式连接臂采用等强度设计，在保证连接刚度的前提下做了镂空处理，既降低了零件自身重量，

　　也能在安装时提供微小的形变余量，避免硬接触导致的装配应力集中，连接臂内侧的锥面结构可以和配套的对接件锥面形成自定心配合，装配时不需要反复调整同轴度，靠锥面导向就能自动滑入定位位置。下部的齿形法兰盘是整个构件的核心功能区，齿形采用非对称渐开线齿型，齿尖做了0.2mm的钝化处理，锁紧时齿尖会嵌入对接基座的表面0.1-0.15mm深度，形成多点位的咬合防松结构，即使在设备持续振动、交变载荷作用的工况下，也不会出现锁紧件回转松脱的问题；齿根位置设计了环形退刀槽，加工时可以避免铣齿工序的刀具干涉，同时也能储存少量润滑脂，降低齿面咬合时的磨损，延长零件的重复使用寿命。从安装边界尺寸来看，上部六角结构的对边尺寸符合标准紧固件的尺寸系列，

　　不需要在对接零件上设计非标的避让空间，中部连接臂的外径比六角对边尺寸小2mm，安装时可以顺利穿入预制的安装孔内，下部齿形法兰的外径比六角对边尺寸大6mm，足够的齿圈宽度能保证咬合接触面积，提供足够的防松摩擦力矩；整体零件的轴向总高度控制在常规同规格锁紧螺栓的高度范围内，替换原有标准件时不需要改动周边的结构设计，直接替换就能完成升级。在实际加工验证阶段，这类结构采用常规的数控铣削设备就能完成全工序加工，不需要特殊的工装夹具，六角部位可以采用铣四方的工艺一次成型，中部连接臂的镂空结构采用三轴铣削分层走刀就能加工到位，下部齿形通过数控分度头配合立铣刀逐齿铣削，齿形精度可以控制在IT7级，完全满足常规机械装配的精度要求；

　　如果是用于有耐腐蚀要求的工况，零件表面可以做阳极氧化或者镀锌钝化处理，不会因为表面处理层的厚度影响装配尺寸链。在实际工况测试中，该构件在1000小时的持续振动测试下，锁紧力矩衰减率不超过8%，远低于普通螺栓加弹垫组合35%的衰减率，在需要频繁拆装的快换工装场景下，重复拆装500次后齿形的咬合深度依然能保持在0.08mm以上，防松性能不会出现明显下降；同时中部的锥面自定心结构，能保证每次装配后的同轴度误差控制在0.02mm以内，适用于有旋转同轴度要求的传动连接场景，不需要每次拆装后重新打表找正，能大幅缩短工装更换的辅助时间。
