CA6140车床配套套筒销联轴器结构设计

　　在普通卧式车床的主传动链与进给传动链布局中，轴系间的扭矩传递始终需要兼顾同轴度补偿、装拆便捷性与过载缓冲能力，套筒销联轴器正是适配CA6140这类通用机床传动工况的典型连接件。不同于弹性套柱销联轴器的橡胶缓冲结构，这类套筒销联轴器采用刚性销体配合套筒定位的结构，在CA6140车床的主轴箱输出端、进给箱与光杠的连接段都有同类结构的应用场景，其核心作用是在两轴存在微小径向、角向安装偏差时，仍能稳定传递额定扭矩，避免轴系因安装对中误差产生额外的交变弯曲应力。

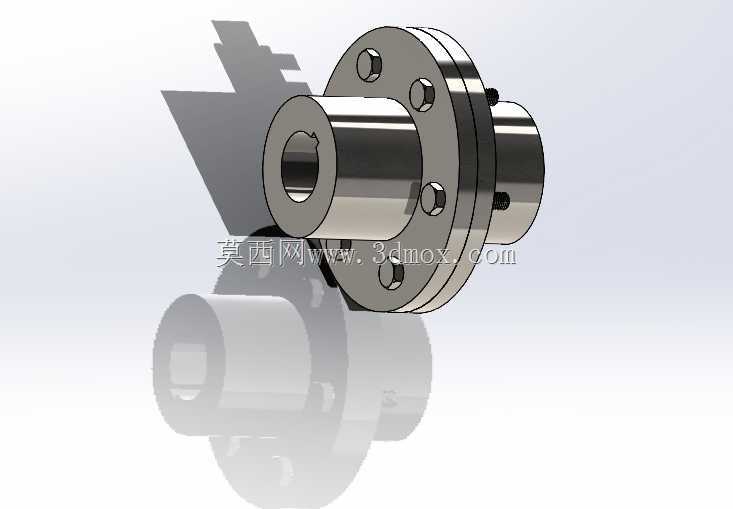

　　从结构设计逻辑来看，该联轴器采用分体式法兰加中间套筒的组合形式，两端法兰分别通过键连接与主动轴、从动轴实现周向固定，法兰端面上均匀分布的销孔与贯穿的销体承担扭矩传递的核心载荷，中间套筒则为销体提供定位支撑，同时限制两轴的轴向窜动量。设计过程中首先需要匹配CA6140车床对应轴段的轴径尺寸，法兰端的内孔公差按照H7/k6的过渡配合选取，保证轴与法兰的装配同轴度，同时方便维修时的拆卸操作；销孔的位置度公差控制在0.02mm以内，避免销体装配后出现偏载，导致局部应力集中引发销体剪切断裂。

　　实际选型应用时，需要明确该类联轴器的安装边界：法兰外圆尺寸需要匹配车床主轴箱或进给箱的端部安装空间，避免旋转时与周边的防护罩、润滑管路发生干涉；销体的直径与数量根据传递扭矩计算确定，CA6140车床对应传动段的额定扭矩约为250N·m，按照销体的剪切强度校核，选取6个均匀分布的圆柱销即可满足载荷要求，销体与销孔的配合采用H7/h6的间隙配合，允许两轴存在不超过0.1mm的径向偏移与不超过0.5°的角向偏移，补偿安装过程中不可避免的对中误差。

　　不同于重型设备用的齿式联轴器，这类套筒销联轴器的结构更紧凑，转动惯量更小，适配CA6140车床主轴中高速段的传动需求，旋转过程中不会因为齿侧间隙产生明显的传动回差，保证进给传动的精度稳定性。设计时还需要考虑润滑与维护的需求，销体与套筒的配合面预留润滑脂填充空间，法兰端面设置防尘挡边，避免车床加工过程中产生的切屑、切削液进入配合面，加剧销体与套筒的磨损。

　　从建模实现的角度，该结构的建模重点在于法兰端面销孔的阵列特征与中间套筒的同轴度约束，首先建立两端法兰的基体特征，按照轴径尺寸加工内孔与键槽，再以法兰端面的分度圆为基准阵列销孔，中间套筒的内外圆同轴度公差需要严格控制，装配时通过销体将两端法兰与套筒连接为整体，模拟实际装配状态下的间隙与配合关系，验证旋转过程中是否存在结构干涉。这类联轴器在实际应用中，当传动系统出现短暂过载时，销体可作为过载保护元件率先被剪切断裂，避免扭矩过载损坏主轴、齿轮等更核心的传动部件，维修时仅需要更换销体即可快速恢复设备运行，大幅降低车床的停机维护成本。在CA6140车床的改造与维修场景中，这类联轴器的互换性较强，只要匹配对应轴径与安装尺寸，即可直接替换原有老化或损坏的连接部件，不需要对周边的轴系结构做额外改动，适配性较强。
