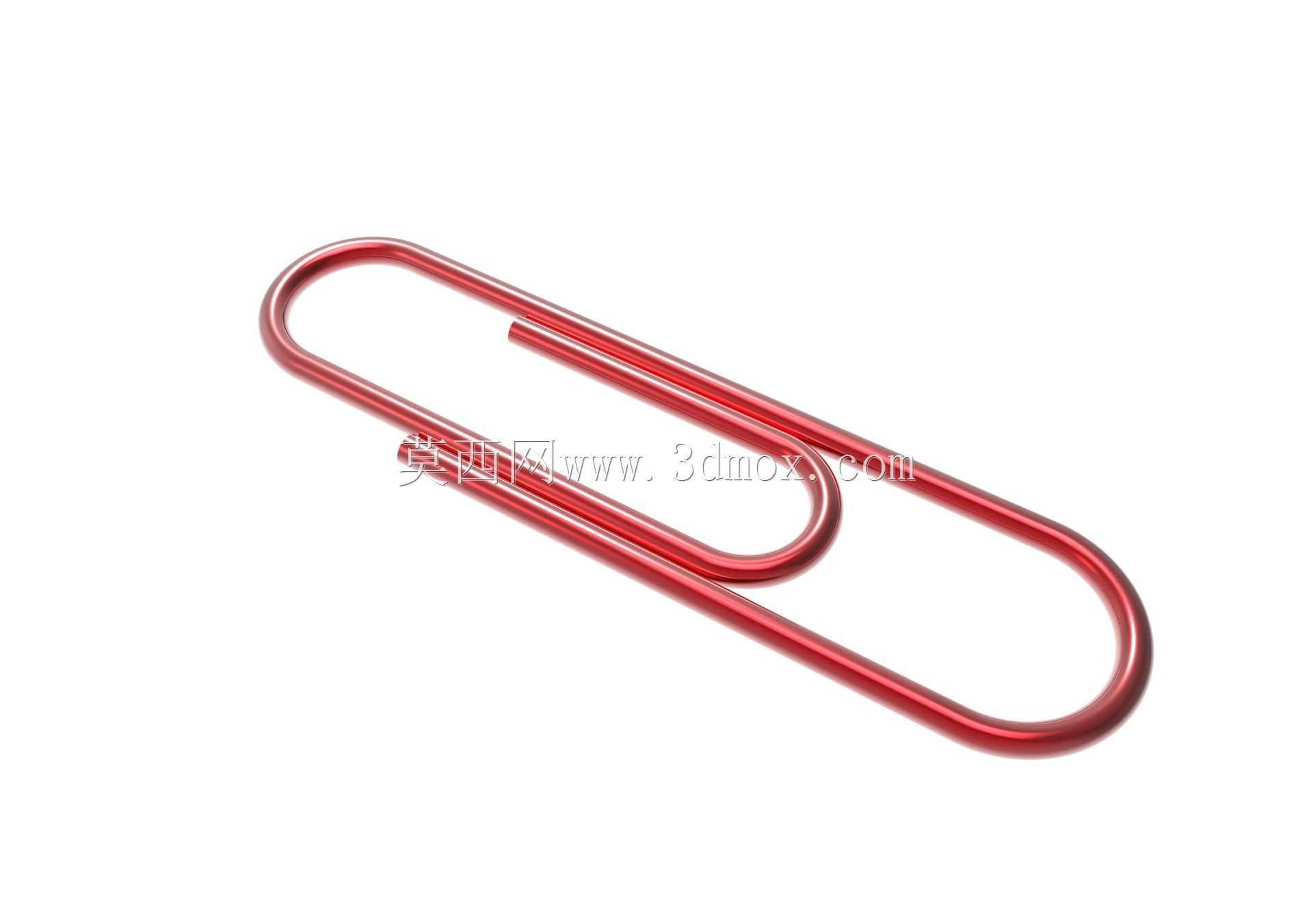

红色涂层回形针夹持固定文具结构设计

　　日常办公场景里，回形针是最容易被忽略但使用频次极高的小型夹持构件，这款带红色防护涂层的回形针结构，完全围绕日常纸张夹持的实际受力需求做了参数化建模，所有弯折曲率都匹配常规0.1mm厚度冷轧钢带的冲压弯折工艺特性，没有出现超出钣金弯折极限的锐角结构。从实际使用场景出发，办公场景下的回形针需要适配2-20张常规70gA4打印纸的夹持厚度，所以建模时特意将内侧夹持间隙控制在0.2-1.8mm的渐变区间，最外侧的大圆弧弯折半径设置为4.2mm，既保证穿入纸堆时不会刮伤纸面纤维，也能让手指捏持时没有尖锐硌手感，长期夹持文件时不会因为应力集中在纸边留下不可逆的压痕。很多人觉得回形针结构简单不需要严谨建模，实际在做钣金弯折仿真时就能发现，

　　回形针的两个回弯段的曲率匹配度直接决定了夹持力的衰减速度——如果内圈弯折半径过小，钢带在弯折处会出现加工硬化，反复开合30次以上就会出现塑性变形失去夹持力；如果外圈半径过大，整体结构的弹性力矩不足，夹超过10张纸就会出现松脱滑落的问题。这款模型在设计时特意将两个回弯段的中心距做了0.3mm的错位补偿，抵消钢带弯折后的回弹量，让成品在自由状态下的两个夹持臂保持平行贴合，不会出现端头翘起刮扯文件的问题。红色的塑粉涂层在建模时单独做了0.05mm的厚度层，不是简单的外观上色，实际生产中这个厚度的环氧涂层既能隔绝钢带和空气接触避免生锈，也不会因为涂层过厚增加弯折处的应力，导致涂层在反复弯折时开裂脱落。从安装边界和适配性来看，

　　这款回形针的整体外轮廓长度控制在32mm，宽度控制在7.8mm，完全匹配市面上常规的回形针收纳盒、办公磁吸别针座的尺寸公差，不会出现放不进常规文具收纳格的问题。很多非标设计里偶尔也会用到这类小型弹性夹持件，比如设备出厂时的临时线束固定、工艺图纸的临时归类夹持，这款结构的受力参数完全可以直接复用，不需要重新做弹性力学验算——建模时已经按照65Mn弹簧钢带的材料属性做了有限元校核，最大开合角度下的弯折处应力远低于材料的屈服强度，正常使用场景下的疲劳寿命超过500次开合，完全覆盖日常办公的使用需求。做这类小型五金件的三维建模最容易犯的错误是忽略材料的回弹量，直接按照成品的理想尺寸画弯折路径，实际开模冲压后会因为回弹导致整体尺寸超差，

　　两个夹持臂张开角度过大，夹持力不足。这款模型在建模阶段就把每一段弯折的回弹补偿量算进了草图路径里，每一段圆弧的弯折角度都比成品最终角度多设置了2.7度，刚好抵消0.1mm厚65Mn钢带在R2.1弯折半径下的回弹量，生产时不需要后续的整形工序就能直接达到设计的夹持力要求。另外端头位置做了0.2mm的小圆角处理，不是尖锐的剪切断面，不管是穿入纸堆还是日常拿取都不会划伤手指，也不会勾坏文件袋的无纺布面料，这个细节很多低成本回形针都会忽略，实际使用时尖锐的端头很容易造成纸面勾丝甚至划伤使用者。从结构功能来看，回形针的夹持力完全依靠自身弯折形成的弹性力矩，不需要额外的弹簧或者铰接结构，整体是一根完整的钢带连续弯折成型，没有任何拼接焊点，生产效率极高，材料利用率也能达到92%以上，非常适合大批量冲压生产。建模时特意把所有的弯折过渡段都做了曲率连续处理，没有G0连续的硬拐点，冲压时钢带在模具里的流动更顺畅，不会出现局部应力集中导致的钢带开裂问题，模具的使用寿命也能提升30%以上。
