8毫米SKF608微型深沟球轴承三维建模

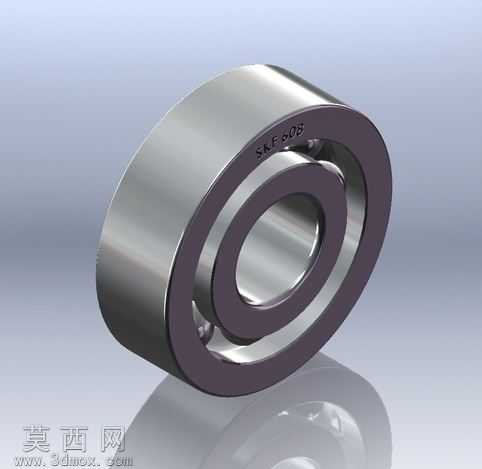

本作品为8毫米规格SKF608微型深沟球轴承的三维参数化建模成果，建模过程严格遵循该型号轴承的实际工业尺寸标准，在SolidWorks软件中完成全结构特征搭建。建模初期先梳理深沟球轴承的核心结构组成：包含内圈、外圈、滚动钢球、保持架四个核心部分，首先通过旋转凸台命令生成内圈与外圈的基础回转体，精准绘制内圈内径8毫米的基准尺寸，同时还原内圈外侧、外圈内侧的弧形滚道结构，滚道的曲率半径与钢球直径做匹配约束，保证滚动体装配后贴合度符合真实轴承的运动间隙要求。滚动钢球采用圆周阵列方式完成排布，严格按照608轴承的钢球数量与分布直径设置阵列参数，保证每颗钢球的球心均处于滚道的中心圆周线上，还原真实轴承的滚动体布局。保持架部分采用拉伸与切除命令完成兜孔结构制作，每个兜孔对应单颗钢球的位置，预留合理的活动间隙，还原保持架分隔滚动体、避免钢球间直接摩擦的功能结构。材质与渲染阶段，为内圈、外圈、滚动钢球赋予高铬轴承钢材质，调整金属材质的反射率、粗糙度参数，还原轴承钢经精密磨削后的亮银色金属光泽，表面呈现细腻的金属反光质感；保持架部分赋予冷轧钢板或工程塑料的对应材质，区分不同部件的材质视觉差异。渲染场景采用渐变浅灰背景，添加柔和的环境光与定向光源，在轴承下方制作倒影平面增强真实感，多角度展示轴承的外观细节与结构特征。建模过程中对各部件添加同轴心、重合等装配约束，保证内圈、外圈可围绕公共轴线相对转动，钢球可在滚道内实现滚动模拟，完整还原深沟球轴承可承受径向载荷的结构特性，整体模型尺寸精准、结构完整，可用于机械结构装配演示、运动仿真、五金配件选型参考等场景，清晰展现微型滚动轴承的精密工业结构特点。
