粮箱锥形螺旋输送器及配套粮槽结构

　　在粮食加工、饲料生产、粉体建材仓储这类涉及散状磨碎、粉状物料存储转运的场景中，储料仓底部的出料输送环节一直是容易出现物料架桥、下料不畅、残留积料的痛点位置，这套锥形螺旋输送器搭配配套粮槽的结构，正是针对这类仓底出料工况做的定向设计。从实际安装边界来看，整套结构的安装基准完全贴合储料仓底部的出料口布局，螺旋轴体沿粮槽长度方向布置，轴端的动力连接位预留了标准的联轴器对接空间，不需要对现有储料仓的底部支撑结构做大规模改造，就能直接适配多数平底或小锥底储料仓的出料改造需求。

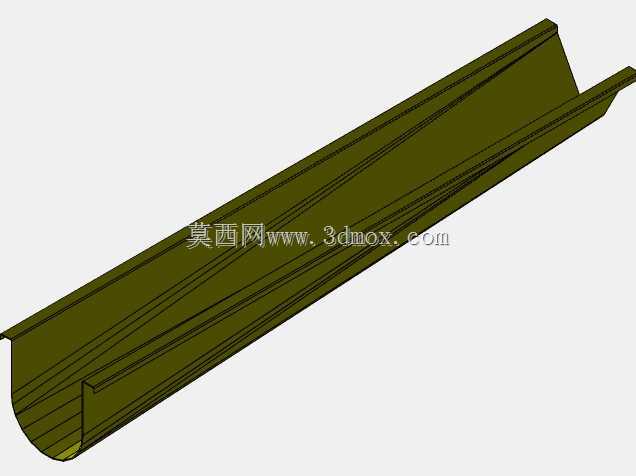

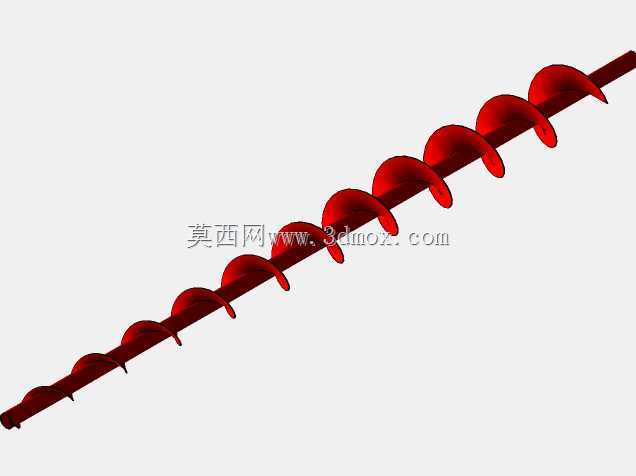

　　核心的螺旋叶片采用了锥形变径设计，靠近仓底进料段的叶片直径更大，能更大范围覆盖仓底的落料区域，减少仓内物料的堆积死角，随着螺旋向出料端延伸，叶片直径逐步收窄，这个设计思路一方面是匹配物料从松散堆积到稳定输送过程中的体积变化，避免进料段物料过载导致的螺旋轴卡滞，另一方面也能逐步压缩物料流的截面，让出料端的物料输送更均匀稳定，不会出现忽快忽慢的断料情况。配套的粮槽采用了与螺旋叶片外缘匹配的弧形截面，槽体与叶片的间隙控制在合理范围内，既不会因为间隙过小导致叶片与槽体摩擦产生额外功耗与磨损，也不会因为间隙过大造成细粉状物料卡在缝隙中出现残留变质的问题，槽体的上沿设置了外翻的安装法兰边，能直接通过螺栓与储料仓底部的支撑梁固定，法兰边处预留的密封槽可以加装密封条，避免输送过程中细粉外溢造成车间粉尘污染。

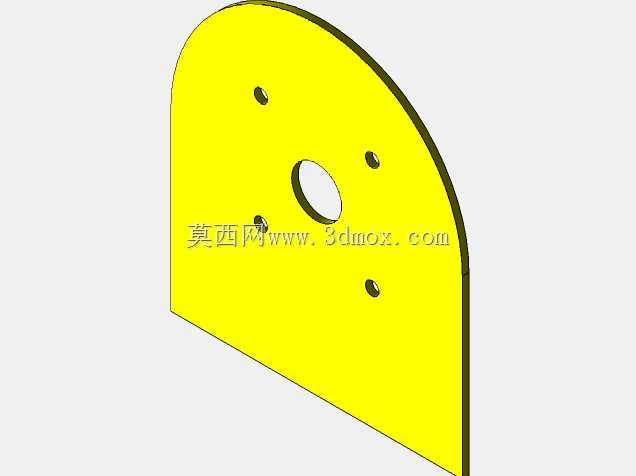

　　从功能特性上看，这套结构不需要额外配置破拱装置，大直径的进料段螺旋在转动过程中就能持续扰动仓底的物料，破坏粉状物料容易形成的压实架桥结构，让物料持续落入粮槽内被螺旋推送至出料口。螺旋叶片的表面做了连续的光滑过渡处理，没有突兀的焊接凸起，能减少物料在叶片上的粘附，尤其是针对含水率略高的粮食粉料、麸皮类物料，能大幅降低挂料残留的概率。轴体的支撑采用了两端外置的轴承座设计，轴承座完全布置在粮槽外侧，不会与输送的物料直接接触，既避免了粉尘进入轴承造成的磨损加速，也方便后期维护时直接更换轴承，不需要清空仓内物料、拆解槽体就能完成维护作业。

　　在实际选型适配时，需要注意螺旋轴的长度要匹配粮槽的有效输送长度，轴端伸出粮槽的长度要满足所选减速电机的安装空间要求，粮槽的进料开口尺寸要对应储料仓底部的出料口尺寸，避免出现落料盲区。如果是输送磨琢性较强的粉状物料，比如矿粉、水泥类物料，还可以在粮槽的内壁加装可更换的耐磨衬板，螺旋叶片边缘做耐磨堆焊处理，就能进一步延长整套结构的使用寿命。这套结构的输送转速不需要设置过高，针对粮食类粉料，维持在几十转每分钟的转速就能满足稳定出料的需求，低转速运行也能减少物料的破碎率，避免输送过程中粮食颗粒被过度碾碎影响成品品质。

　　很多现场改造案例中，这类仓底螺旋输送结构经常出现的问题是进料段物料填充率过高导致电机过载，这套锥形螺旋的设计通过变径结构自然调整物料填充率，进料段大直径叶片能快速收集物料，随着直径收窄，物料的填充率逐步稳定在合理区间，不会出现整段螺旋被物料填满闷车的情况。粮槽的底部设置了若干个可开启的清料口，平时通过快拆盖板密封，当需要更换输送物料品种或者长期停机清理时，不需要拆解整个槽体，打开清料口就能把槽内残留的物料清理干净，避免不同品种物料交叉污染，也能防止残留物料长期积存在槽内发霉、板结影响下次开机运行。
