EMS空气输送车身搬运设备结构设计

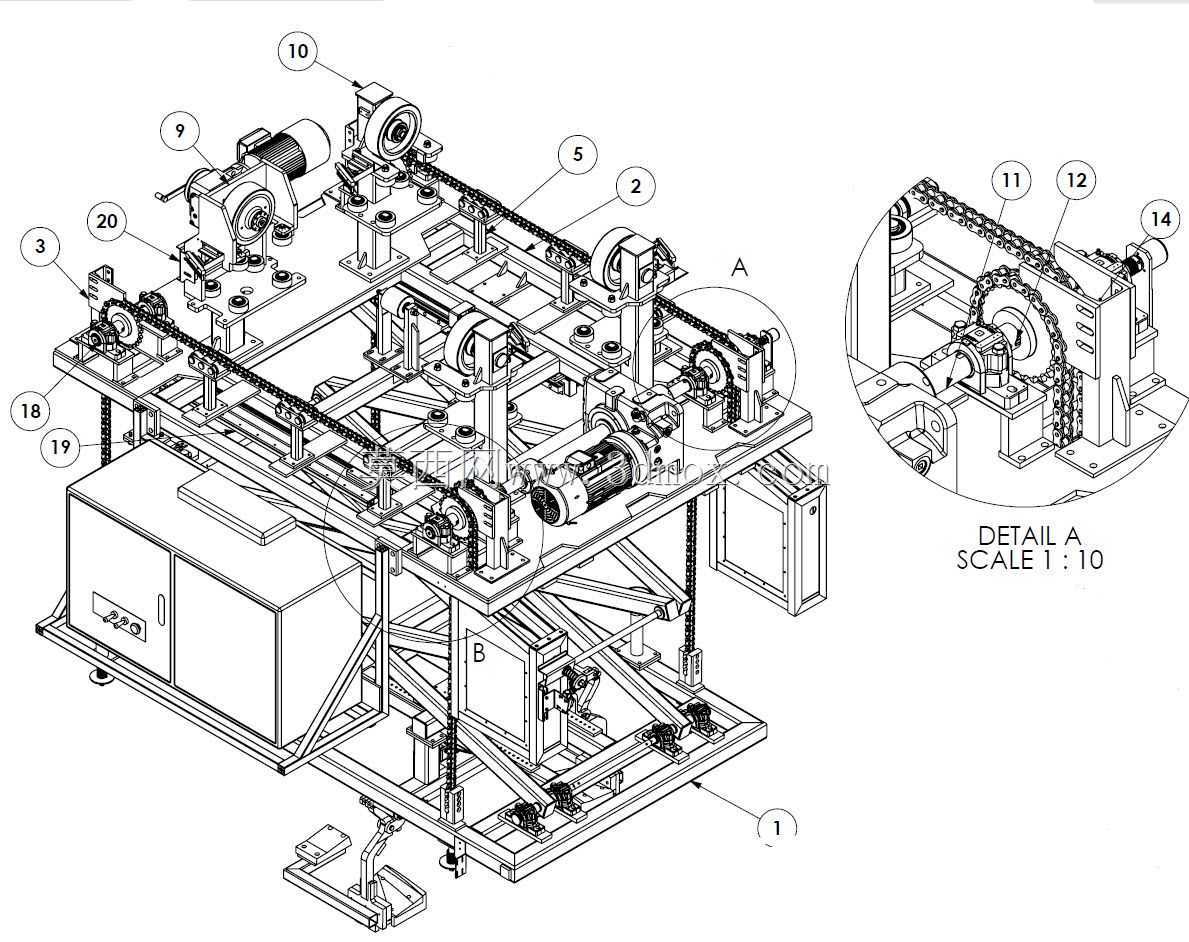

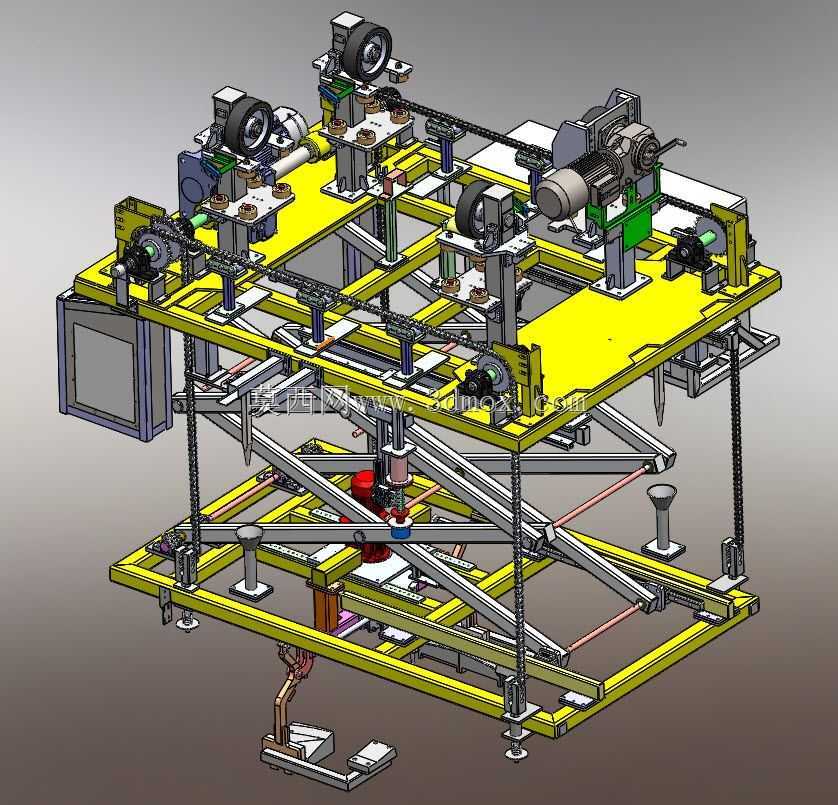

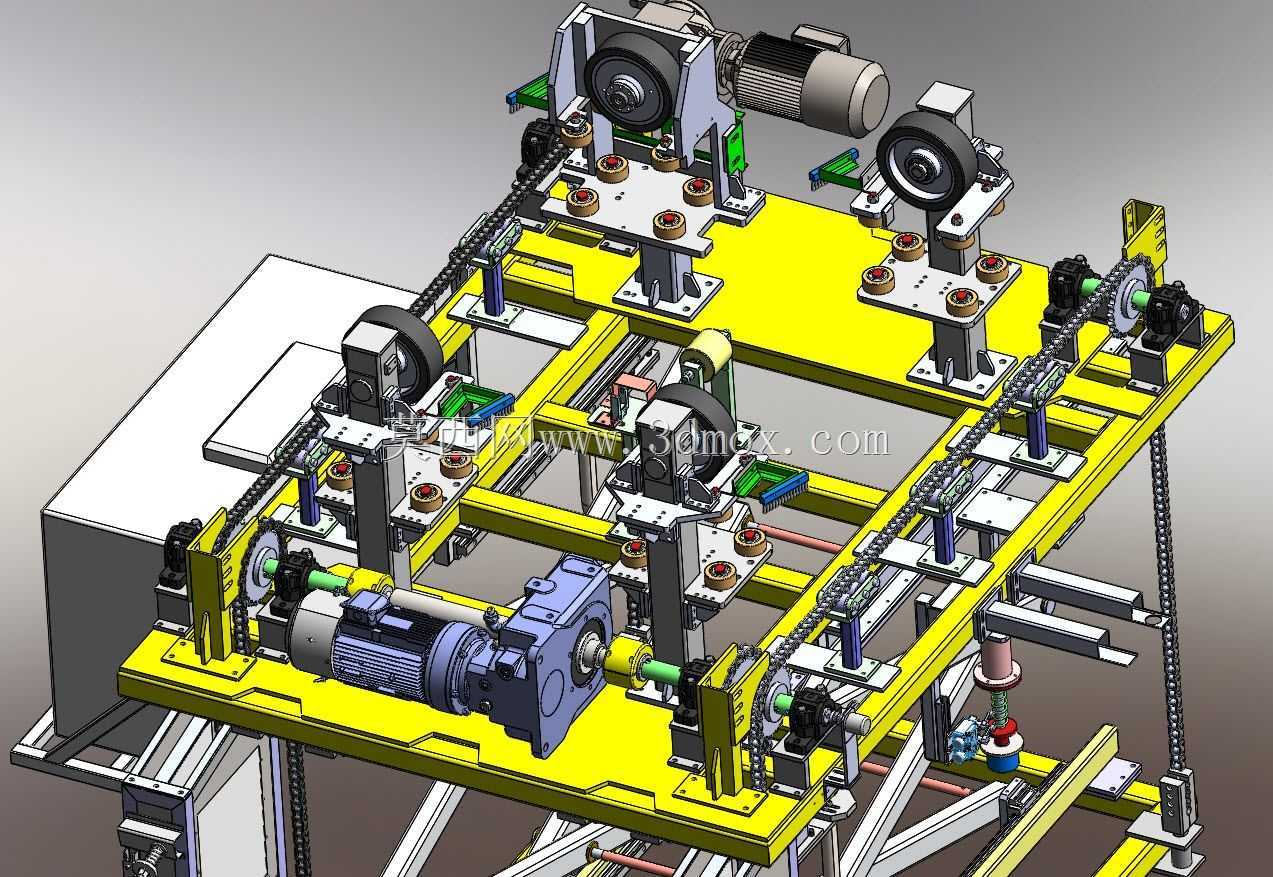

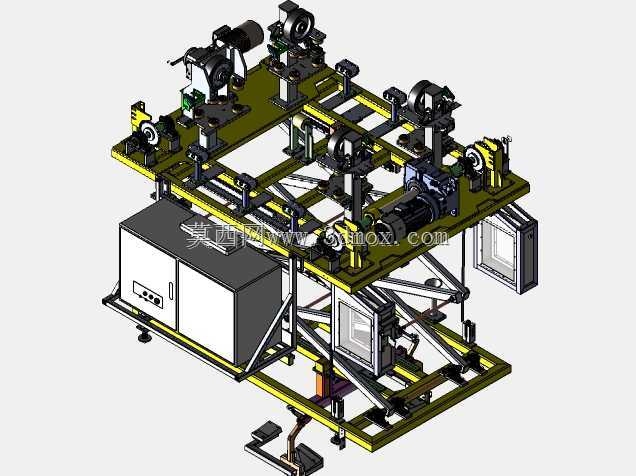

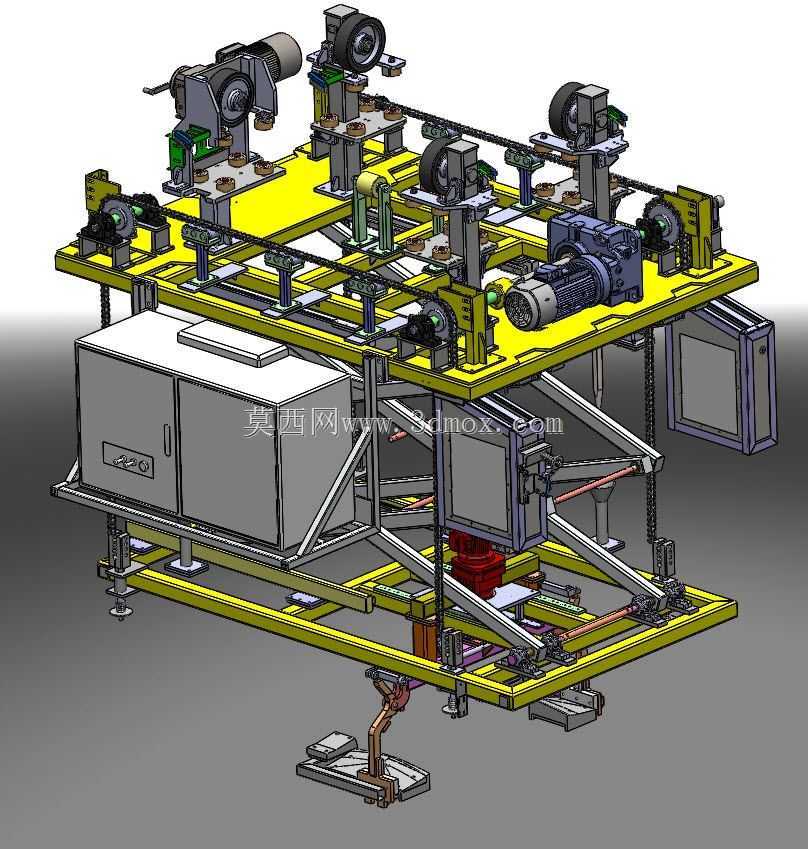

　　在汽车整车制造的焊装、涂装、总装车间衔接环节，白车身的跨工位高位转运一直是产线布局的核心难点之一，常规的地面辊床输送需要占用大量地面空间，难以适配多层立体产线的跨高度转运需求，而这套EMS空气输送式车身搬运设备，正是针对高位定点转运场景开发的专用输送装置。从结构组成来看，整套设备分为上部行走承载框架、中部链式传动机构、下部升降承载平台、侧部导向定位组件以及底部电气控制柜几个核心模块，上部框架采用型钢焊接成型的矩形桁架结构，作为整套设备的承载基体，框架上沿布置双组输送链条，链条通过多组带座轴承支撑的链轮实现张紧与传动，驱动端配置减速电机直连链轮轴，为整套设备的行走输送提供动力，链轮安装位均设置腰型调节孔，

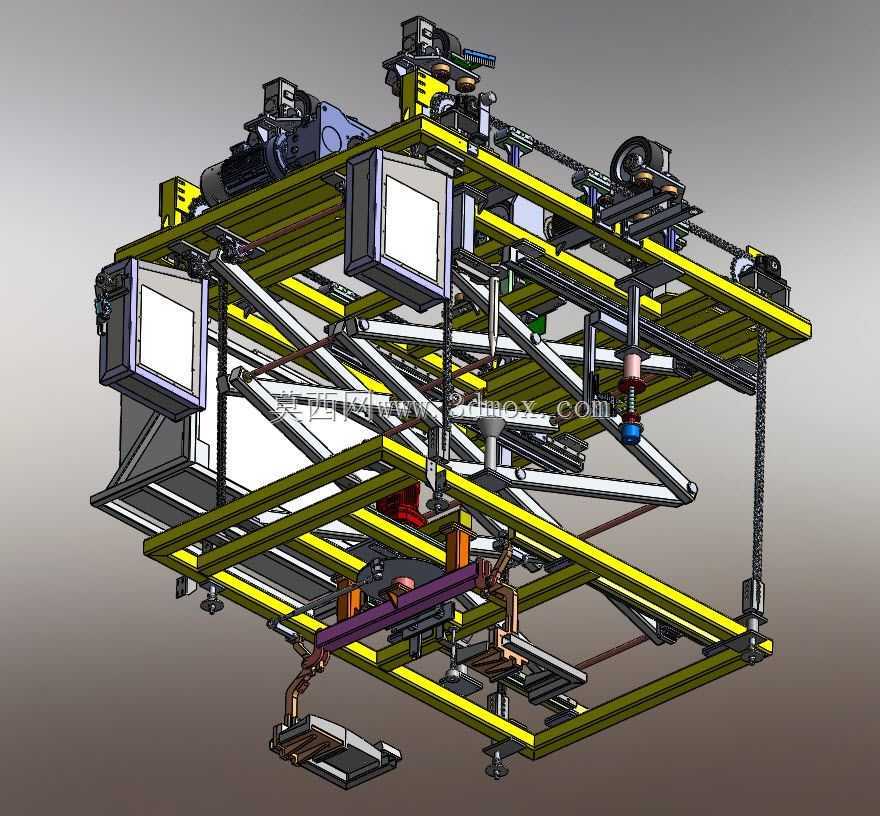

　　可在安装调试阶段调整链条张紧度，抵消链条长期运行产生的磨损伸长量，保证传动平稳性。下部承载平台通过剪叉式升降机构与上部行走框架连接，剪叉臂采用高强度矩形钢管焊接而成，铰接点配置自润滑铜套，减少长期升降动作的磨损量，升降驱动采用链条牵引式结构，配合导向立柱实现平台的垂直升降动作，可根据不同工位的高度需求调整承载面高度，适配不同高度的接料工位，承载平台表面设置多组柔性定位块，定位块的位置可根据白车身底部的定位孔位进行横向与纵向的位置调整，兼容不同车型的车身承载需求，避免转运过程中车身出现滑移、磕碰问题。设备的侧部布置多组导向轮组件，导向轮贴合车间预设的空中轨道侧面运行，可抵消设备运行过程中产生的横向偏摆，保证行走轨迹的直线度，

　　避免运行过程中出现卡滞、偏移问题，轨道对接位置设置导向喇叭口，可降低设备跨轨道段对接时的对位难度，减少安装调试的工作量。从安装边界来看，上部行走框架的宽度适配常规EMS空中输送轨道的安装间距，设备整体最低落位高度可满足地面工位的接料需求，最高升位高度可匹配上层输送线的对接高度，设备运行过程中下部无突出的尖锐结构，所有传动链轮、链条位置均设置可拆卸的钣金防护罩，避免车间杂物卷入传动机构造成设备故障，同时也能避免运维人员误触运动部件造成安全隐患。在实际产线应用中，这套设备可沿着预设的空中轨道实现定点停靠，配合工位端的传感器实现与上下游设备的信号交互，当车身从焊装工位完成焊接后，可通过该设备将白车身提升至指定高度，

　　沿着空中轨道输送至涂装车间的上件工位，全程无需占用地面通道空间，可充分利用车间的上部空间，优化整个生产车间的物流路径，减少地面物流的交叉干涉问题。整套设备的传动结构设计充分考虑了长期连续运行的可靠性，所有转动副均预留润滑注油口，可在不停机的状态下完成定期润滑维护，电气控制柜布置在设备下部的侧方位置，柜内预留PLC扩展点位，可根据产线的后续升级需求增加功能模块，适配不同的产线控制逻辑，控制柜的防护等级满足车间多粉尘、少量焊渣飞溅的使用场景，避免车间环境因素影响电气元件的使用寿命。从结构细节来看，链式传动机构的链轮采用齿面淬火处理，提升齿面的耐磨性能，链条选用重载输送专用链条，单链的承载能力满足满负载车身转运的安全系数要求，多组链轮的安装面均经过铣削加工，保证链轮的同轴度与安装平面度，避免链条运行过程中出现跳齿、偏磨问题。剪叉升降机构的上下铰接点均设置限位挡块，可限制升降平台的最高与最低行程，避免超行程运行造成机构损坏，升降导向立柱表面加装耐磨导向条，减少升降过程中的摩擦阻力，同时降低导向面的磨损量，延长设备的维护周期。
