FT4232H高速USB串行FIFO开发迷你模块

　　在工业控制、嵌入式开发、测试测量设备的硬件搭建场景中，多通道高速USB转串行接口的需求始终存在，不少工程师在做设备调试、数据采集板卡开发时，常会遇到主控芯片原生USB接口不足、多协议串行外设无法同时接入上位机的问题，FT4232H迷你模块正是针对这类场景设计的桥接功能载体。

　　该模块核心采用FT4232HUSB高速四端口桥接芯片，单芯片可同时提供四路独立的串行通信通道，支持UART、FIFO、Bit-Bang等多种工作模式，能够直接处理所有USB2.0高速模式下的信号解析与协议转换，无需额外添加USB协议栈处理电路，大幅降低多通道串行设备的USB接入开发门槛。在实际使用中，它可以直接插装在对应引脚定义的载板上，为各类嵌入式调试工具、工业数据采集单元、多串口服务器提供稳定的USB通信链路，也可作为FPGA、DSP等主控芯片的USB通信扩展外设，解决主控原生接口资源不足的问题。

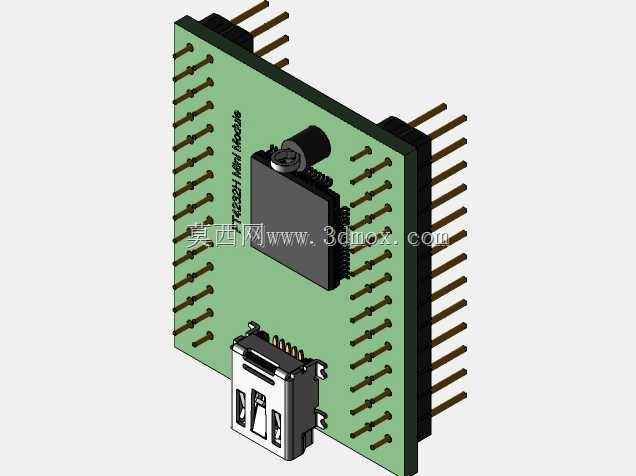

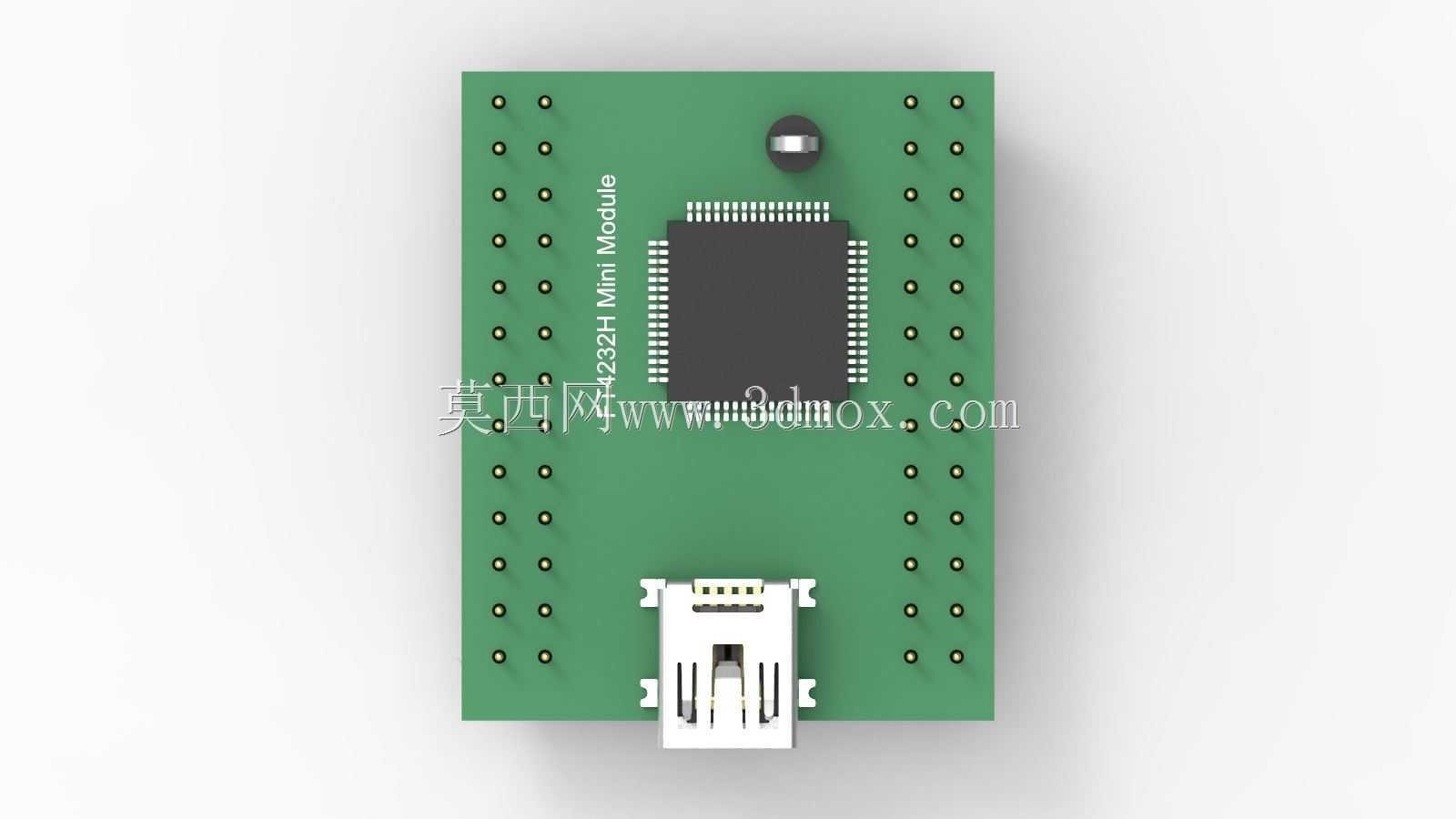

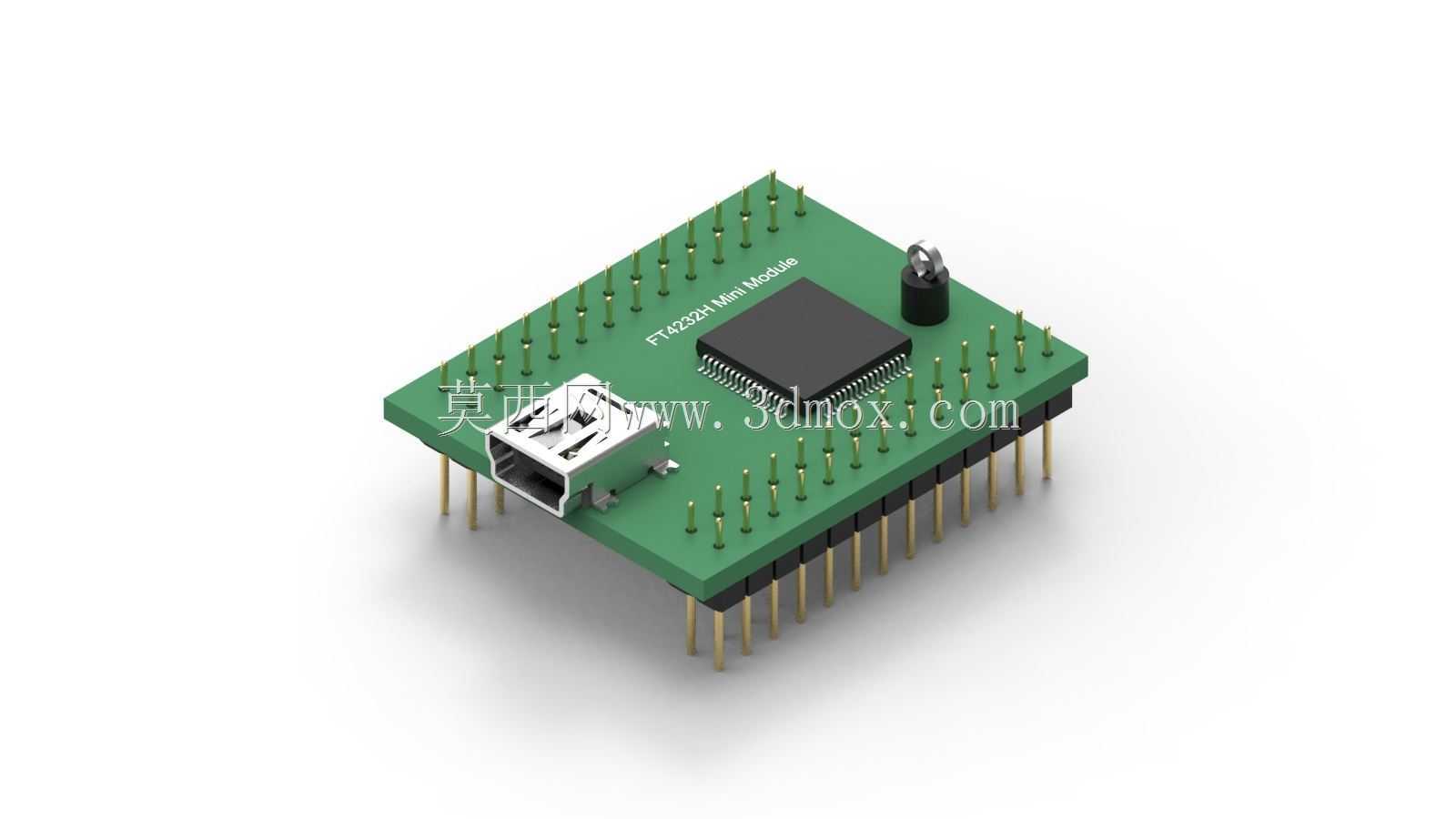

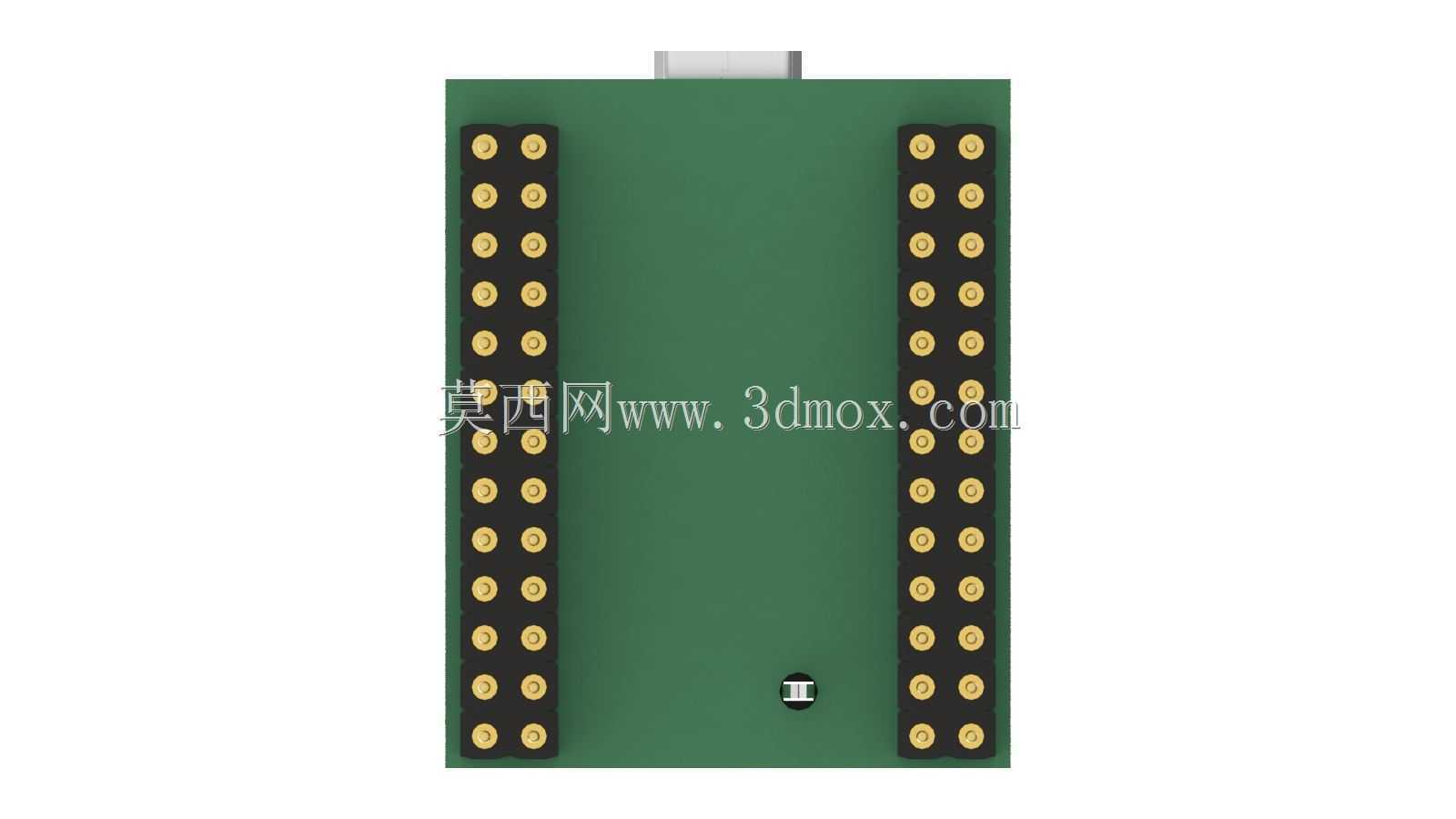

　　从结构设计角度看，模块采用双层绿色FR4印制电路板作为载体，所有元器件采用表贴工艺布置在板卡正面，核心桥接芯片布置在板卡几何中心位置，周边预留等长的高速信号走线空间，保证USB差分信号的阻抗连续性，减少高速通信过程中的信号反射与串扰。板卡一侧布置标准USB Type-B接口，接口金属外壳直接与板卡接地层连通，提升接口插拔过程中的ESD防护能力，同时接口位置做了局部补强，避免多次插拔后焊盘脱落。板卡四周布置双排直插排针，所有芯片引脚、电源引脚、接地引脚全部引出到排针上，排针采用标准2.54mm间距设计，既可以直接插在面包板上做原型验证，也可以通过排针焊接在定制载板上做集成化设计，排针引脚长度统一为10mm，插装后板卡底部与载板表面预留3mm左右的间隙，避免板卡底部焊点与载板短路。

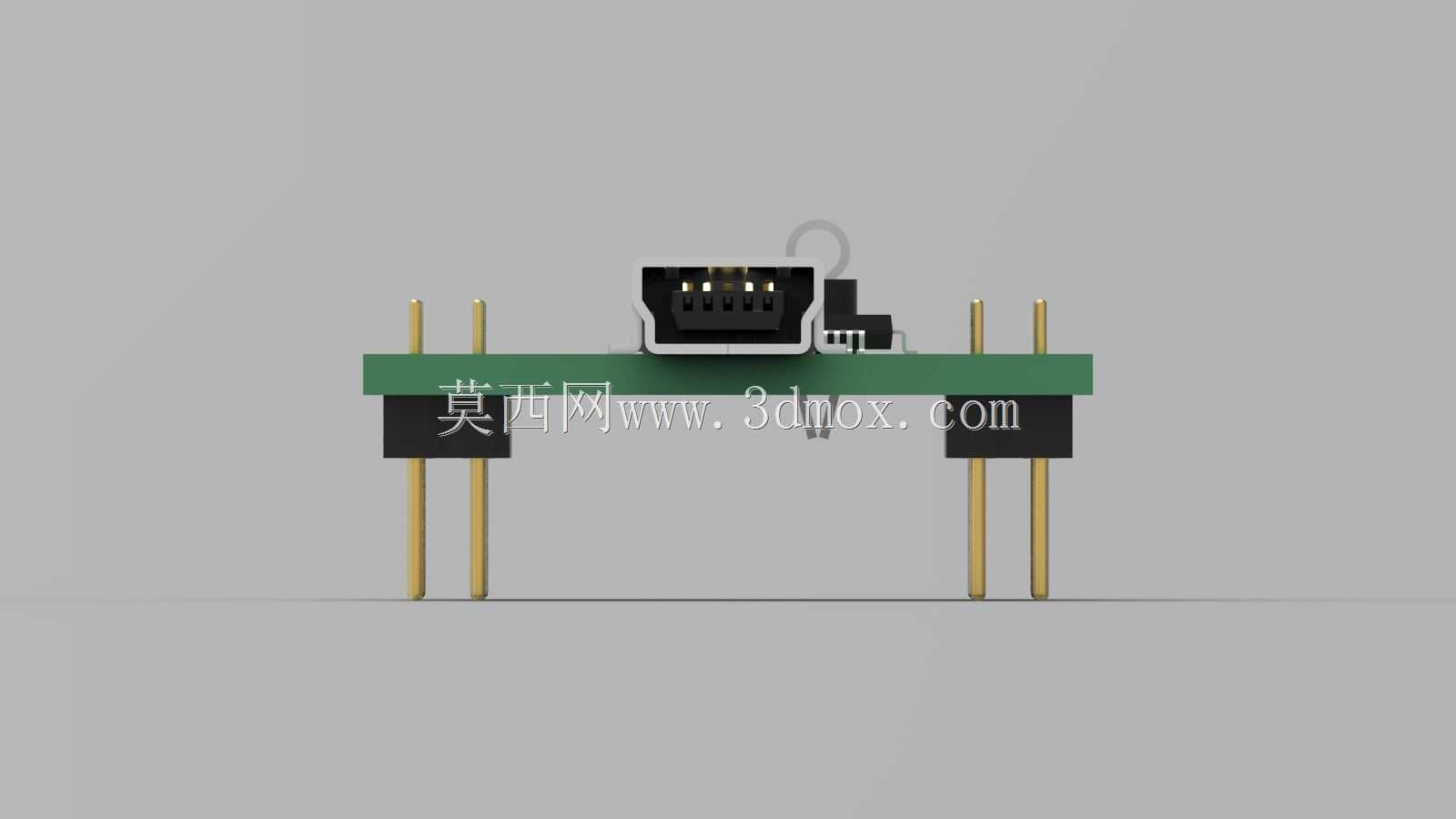

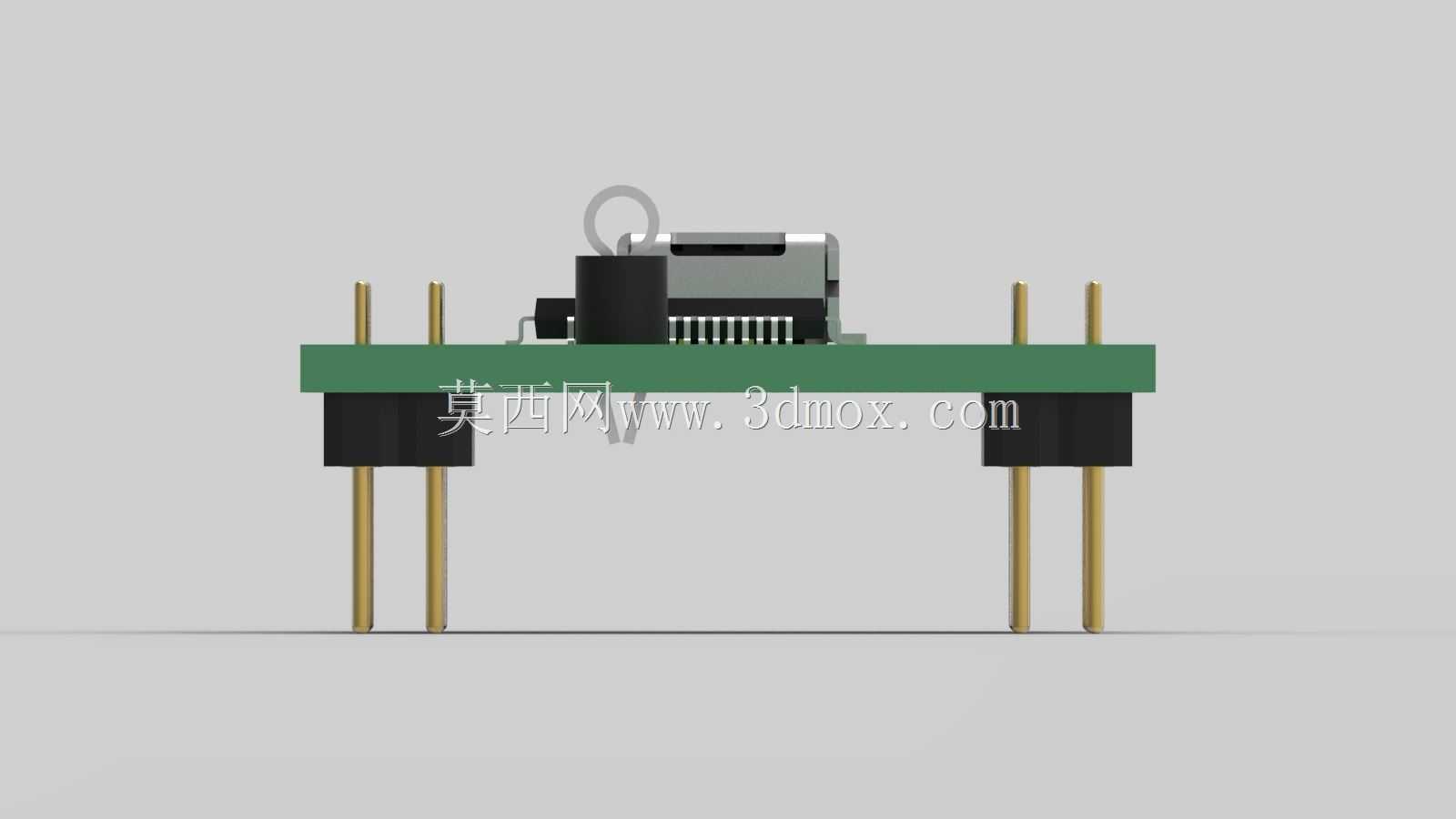

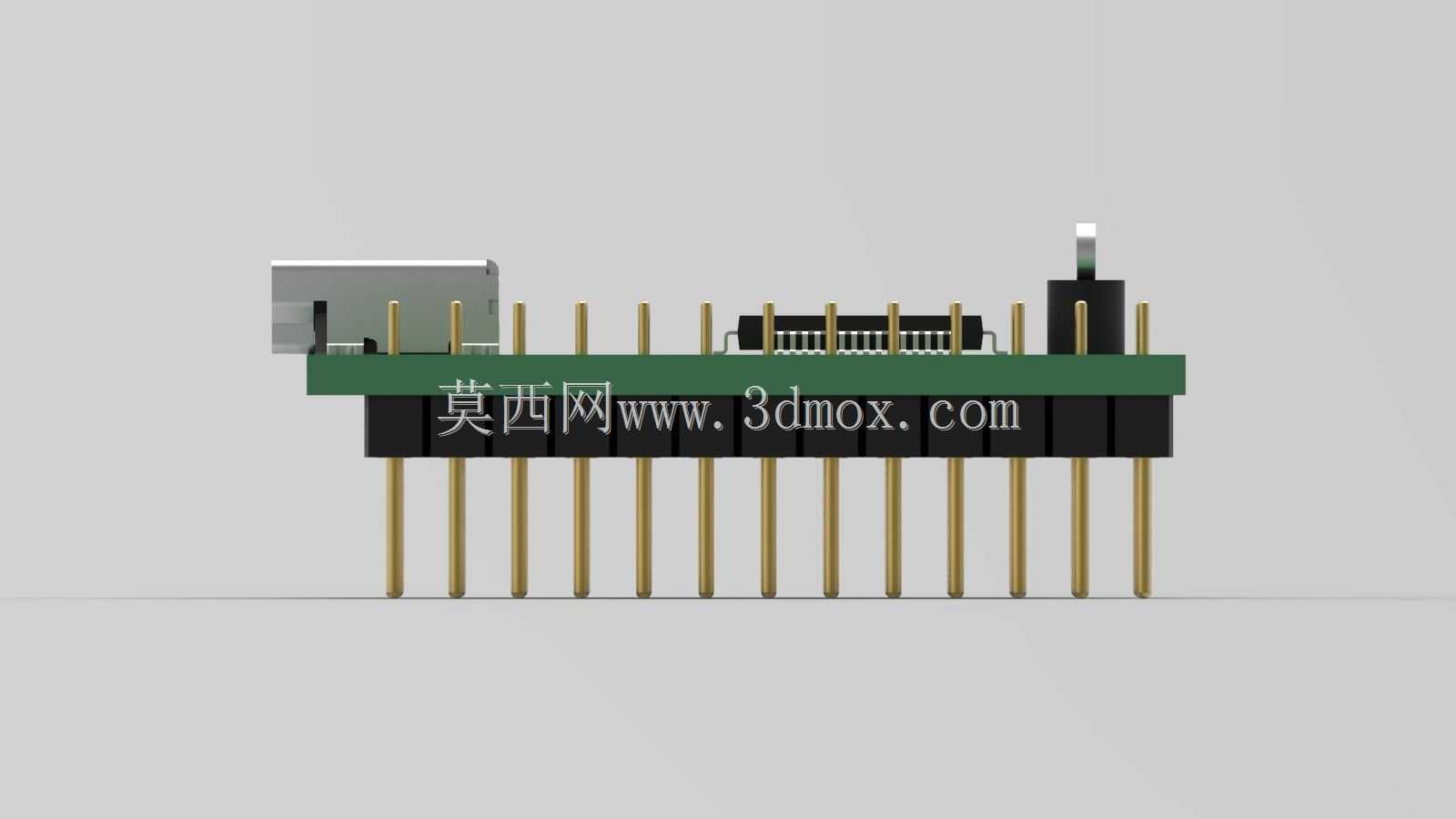

　　安装边界方面，模块整体外形为正方形，边长控制在35mm以内，板卡厚度为1.6mm标准PCB厚度，USB接口突出板卡边缘8mm，排针突出板卡上下表面分别为10mm与2mm，在做结构设计预留安装空间时，除了板卡本身的投影区域外，需要在USB接口侧预留至少15mm的插拔操作空间，方便USB线缆的插拔作业；板卡上方需要预留至少5mm的元器件高度空间，核心芯片最高处距离板卡表面3mm，USB接口金属外壳最高处距离板卡表面4.5mm，预留5mm空间即可避免上方结构件与板上元器件干涉。板卡本身没有设计固定安装孔，在集成使用时可以通过排针焊接固定，也可以通过排座插接后利用载板上的定位柱做辅助固定，不需要额外设计螺丝固定位，适合空间紧凑的嵌入式设备内部集成。

　　功能特性上，模块支持USB2.0高速480Mbps传输速率，每一路串行通道都可以独立配置波特率，最高支持12Mbps的UART通信速率，FIFO模式下可实现最高40MB/s的并行数据传输，能够满足高速数据采集、多通道调试信号传输的带宽需求。模块电源直接从USB接口取电，板上集成电源滤波电容与去耦电容，每一个电源引脚都对应布置0.1uF的去耦电容，核心芯片电源入口布置10uF的钽电容做储能滤波，保证芯片供电稳定，避免高速通信时电源波动导致的通信丢包问题。板上还集成了电源指示LED，当USB接口正常供电时LED点亮，方便工程师快速排查模块供电状态，减少调试过程中的故障排查时间。

　　在实际工程应用中，这类模块常被集成在多串口调试工具、工业总线转换器、JTAG/SWD调试适配器、逻辑分析仪等设备中，相比采用多颗单通道USB转串口芯片的方案，单芯片四通道的设计可以大幅缩小板卡面积，减少外围元器件数量，降低整体硬件成本，同时统一的驱动架构也能减少上位机驱动开发的工作量，FT4232H芯片提供全平台的官方驱动支持，Windows、Linux、MacOS系统下都可以直接使用官方提供的D2XX驱动或者VCP虚拟串口驱动，不需要额外开发驱动程序，缩短产品的开发周期。做三维建模时，需要准确还原排针的位置与长度、USB接口的安装尺寸、核心芯片的高度轮廓，保证模型导入装配体后可以直接做干涉检查，提前验证结构设计的合理性，避免实际打样后出现元器件干涉、接口无法插拔的问题。
