机床用三孔位铸造连接支架结构设计

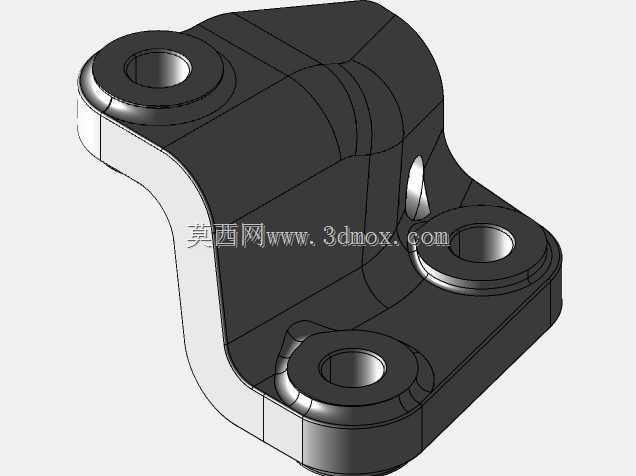

　　这类三孔位铸造支架，多应用在普通卧式车床的进给箱与床身连接部位、溜板箱辅助支撑点位，也可适配CA6140系列机床的外挂操纵机构安装场景，承担部件间的载荷传递、铰接定位功能，替代传统焊接支架在交变载荷下易出现焊缝开裂的问题，适配机床长期运转过程中的振动工况。从结构功能来看，三个带衬套安装位的孔位分别承担不同作用：上方两个同轴度要求控制在0.02mm以内的孔位，用于铰接操纵杆的摆臂转轴，保障扳动操纵手柄时摆臂转动无卡滞，下方偏置的单孔位用于连接定位拉杆，锁定支架与床身的相对位置，避免支架在受力时出现周向转动。支架主体采用楔形过渡的实体结构，没有多余的减重空腔，是因为铸造工艺本身可以通过壁厚均匀性控制实现重量优化，

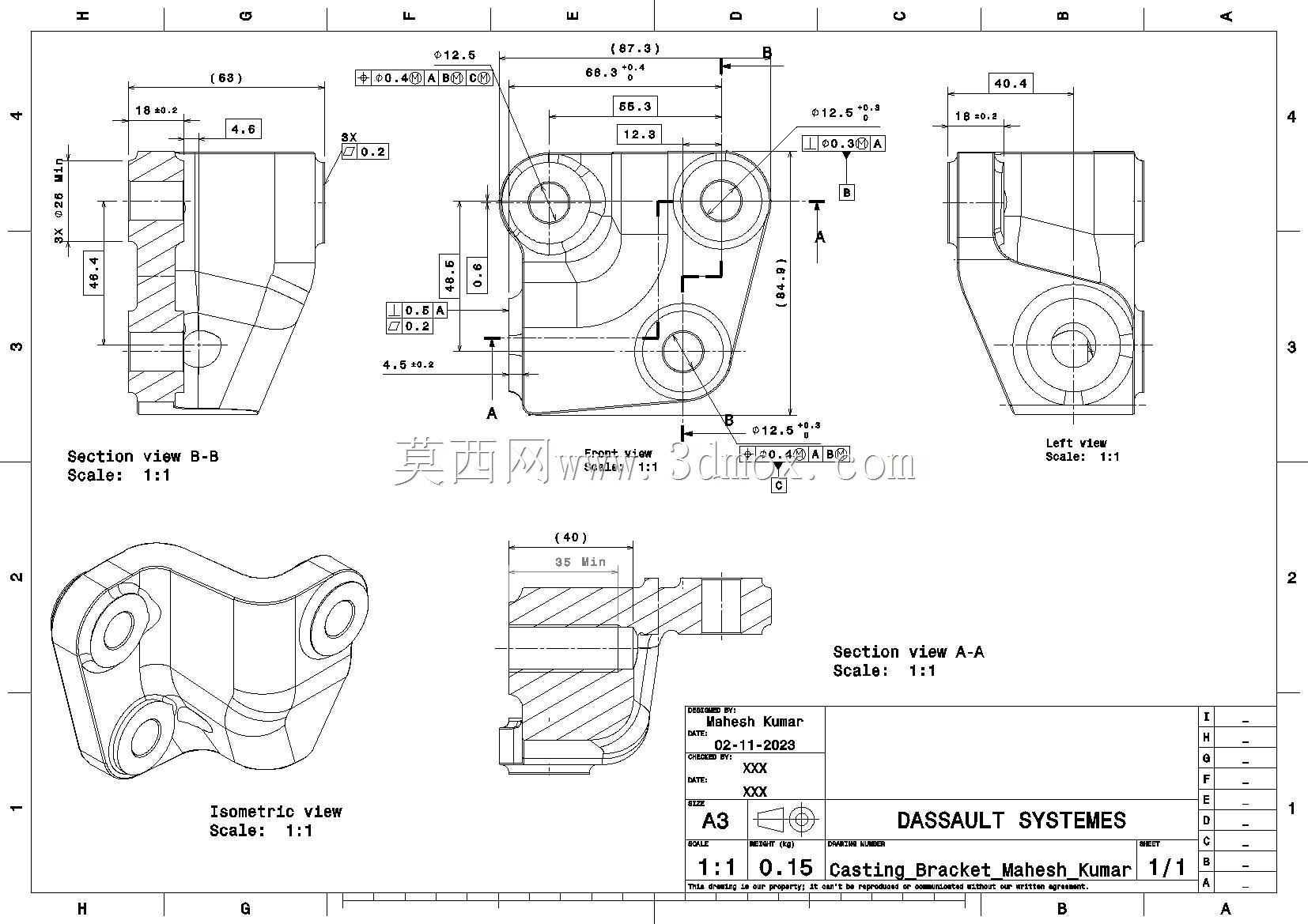

　　同时实体结构在承受摆臂传递的扳动力、床身传递的切削振动时，应力分布更均匀，不会出现薄壁结构的应力集中断裂问题。设计过程中优先采用布尔运算构建基础实体，先确定三个安装孔的中心距尺寸：上方两孔中心距为62mm，孔内径统一为12mm，适配标准铜衬套的压装公差，下方孔与上方两孔中心连线的垂直距离为48mm，孔内径为10mm，适配M8的定位销轴安装。安装边界方面，支架底部的安装贴合面为平面，粗糙度要求控制在Ra3.2，与床身安装面的贴合面积不小于85%，避免安装后出现翘曲导致孔位同轴度超差；支架整体外轮廓最大宽度为78mm，最大高度为92mm，安装时不会与周边的进给光杆、丝杠防护罩产生运动干涉。在细节处理上，

　　所有孔位的端面都设计了1mm深度的沉台，用于衬套压装后的端面定位，衬套压入后端面与沉台端面齐平，不会突出支架表面影响摆臂的转动间隙；支架的所有棱边都做了R2-R3mm的铸造圆角，一方面避免铸造时出现尖角浇不足的缺陷，另一方面减少应力集中点，提升支架的抗疲劳寿命。几何公差标注上，上方两孔的轴线相对于底部安装面的平行度要求为0.03mm，下方孔的轴线与上方两孔轴线的平行度要求为0.04mm，保障装配后各铰接部件的转动灵活性，不会出现别劲现象。这类支架在实际机床运维中，属于易更换的辅助支撑构件，当原有支架出现孔位磨损、衬套松动、本体裂纹时，可直接替换安装，不需要对床身安装面进行二次加工，因为安装孔位的位置度严格按照原机床的安装尺寸设计，

　　替换时只需清理安装面的毛刺、油污，压入新的铜衬套后即可完成装配，装配后操纵杆的扳动力矩控制在8-12N·m，符合机床操作的手感要求。从铸造工艺性来看，支架的拔模斜度统一设置为1.5°，分型面设置在支架厚度方向的中间位置，不需要设置复杂的砂芯，适合小规模砂型铸造生产，铸件的壁厚均匀控制在6-8mm，不会出现局部壁厚过大导致的缩孔、缩松缺陷，铸造后经过时效处理消除内应力，再进行孔位的机加工，保障加工后的尺寸稳定性，长期使用不会因为内应力释放导致孔位变形。
