机器人用RDS3115MG数字舵机结构设计

项目分类:通用机械零部件 发布时间:2023-11-23 ID:717043
  • 机器人用RDS3115MG数字舵机结构设计

  在桌面级仿生机器人、小型多自由度机械臂、教育类竞赛机器人的开发场景中,数字舵机是决定关节动作精度与负载能力的核心执行部件,RDS3115MG这类大扭矩数字伺服的结构设计,直接决定了整机动作的响应速度、定位精度与长期运行可靠性。从实际工程应用的角度看,这类舵机常被用于双足机器人的髋膝关节、机械臂的小臂与腕关节、云台的俯仰旋转轴这类需要精准角度控制、同时承受一定径向与轴向负载的位置,相比传统模拟舵机,其内部集成的数字控制芯片可以对位置信号做更高频率的采样修正,不会出现负载增大时角度偏移、抖动的问题,在需要多舵机同步联动的场景下,动作一致性表现更稳定。

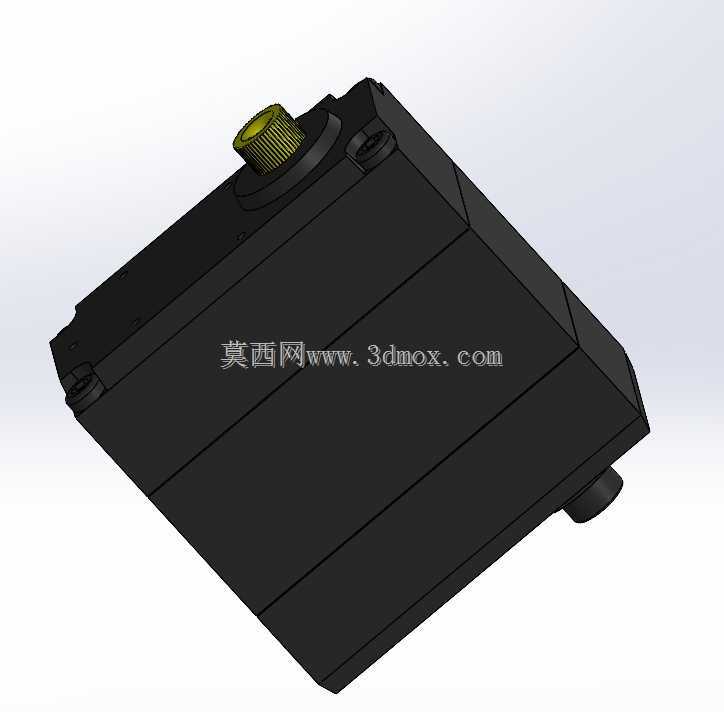

  从结构设计思路来看,这款舵机采用了一体化方正外壳的布局,外壳主体使用高强度工程塑料注塑成型,接缝处做了止口定位设计,既可以保证上下壳装配后的同轴度,也能避免日常使用中灰尘、飞溅的切削液或者调试时洒落的导电液体进入内部损坏电路与传动结构。输出轴采用金属齿轮组传动,从电机输出端的小齿到最终输出级的大齿,逐级减速放大扭矩,输出轴顶端做了标准的花键结构,可以兼容市面上通用的金属舵盘、塑料摇臂,不需要额外做转接件就能直接安装,输出轴根部设计了密封挡边,能减少外部杂质进入齿轮腔的概率,延长齿轮组的使用寿命。外壳侧面预留了标准的舵机安装孔位,孔位间距符合通用舵机的安装规范,不管是安装在铝型材搭建的机器人框架上,还是固定在3D打印的结构件上,都可以直接用M2或者M2.5的螺丝锁紧,不需要重新打孔调整安装位置。

  在安装边界的设计上,这款舵机的方正外形做了边角圆弧过渡,不会因为尖锐棱角在安装时刮伤导线或者结构件,外壳尾部的出线位置做了防弯折的护线结构,避免舵机反复转动时导线根部反复弯折出现断线的问题。舵机的三个信号引脚采用标准的0.1英寸间距排针定义,兼容市面上绝大多数机器人控制器、舵机驱动板的接口定义,接线时不需要调整线序就能直接使用。从实际使用的工况来看,这类舵机的输出轴可以在0-180度范围内做精准角度控制,内部的位置反馈电位器与控制芯片配合,可以将角度控制误差控制在1度以内,在做机器人步态调试、机械臂路径规划时,不需要额外增加外部位置传感器就能实现足够的定位精度。外壳的散热结构做了隐藏式设计,在外壳侧面与底部预留了细微的散热槽,既不会破坏外壳的整体防护性,也能让电机长时间高负载运行时产生的热量及时散出,避免长时间堵转或者高负载运行时出现过热退磁、电路烧毁的问题。

  在结构细节处理上,齿轮腔的内部设计了储油槽,装配时填充润滑脂后可以在长期运行过程中持续给齿轮啮合面提供润滑,减少齿轮磨损带来的回程间隙,保证长期使用后的定位精度不会出现明显衰减。输出轴的轴承采用双轴承支撑结构,靠近输出端的轴承承受径向负载,靠近齿轮组的轴承承受轴向负载,即使在输出端挂载偏心负载、或者机构运动过程中出现侧向冲击力时,也不会出现输出轴卡滞、晃动的问题。舵机内部的电机固定位做了减震胶垫设计,电机高速转动时产生的震动不会直接传递到外壳上,能减少整机运行时的震动噪音,也能避免震动导致内部接线松脱、电位器接触不良的问题。对于做机器人结构设计的工程师来说,这类标准化尺寸的数字舵机可以大幅缩短结构开发周期,不需要从零开始设计执行器的传动与控制部分,只需要根据舵机的安装孔位、外形尺寸预留安装空间,匹配对应的输出摇臂就能快速完成关节部分的结构设计,在做方案验证、竞赛机器人快速迭代时,这类成熟的标准化舵机是性价比极高的执行部件选择。
