HTD5M圆弧齿同步传动皮带完整结构设计

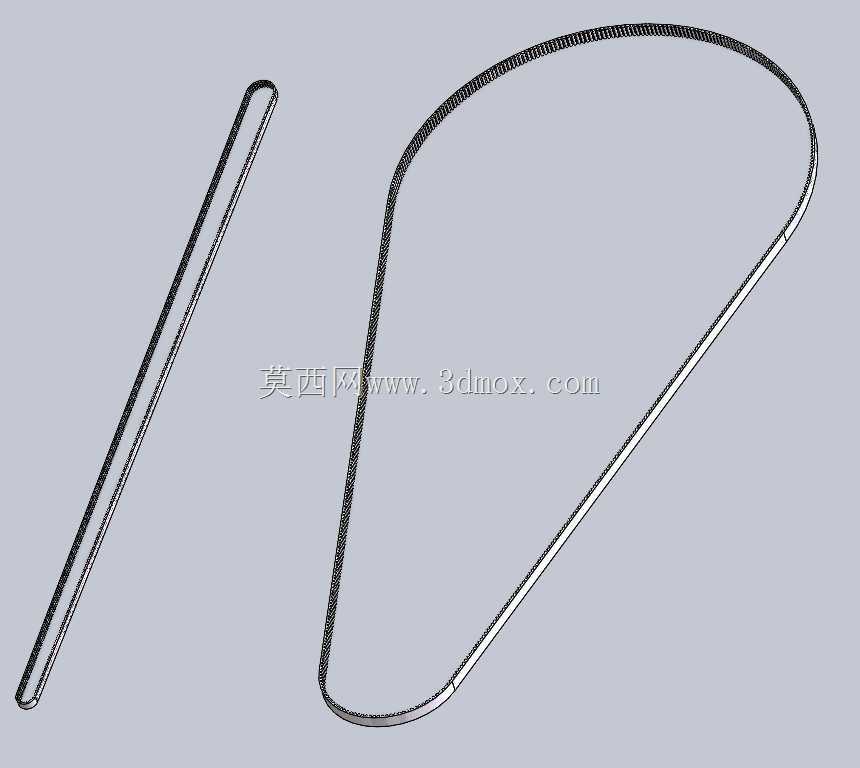

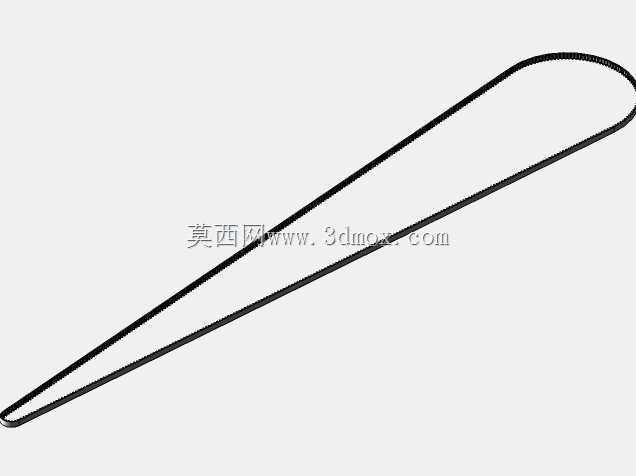

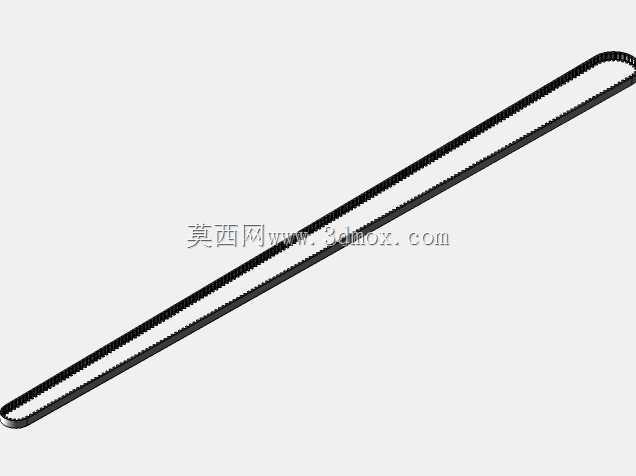

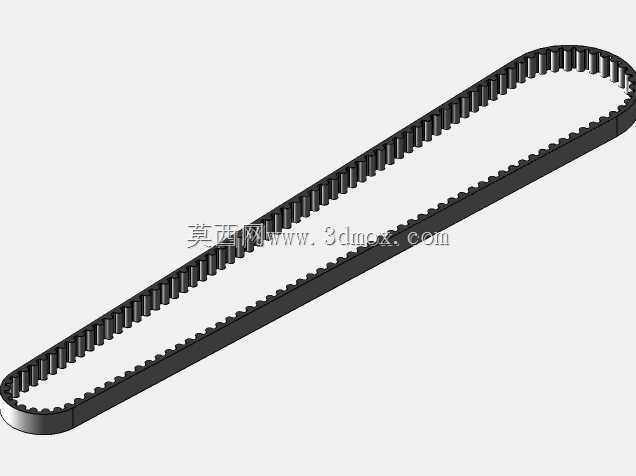

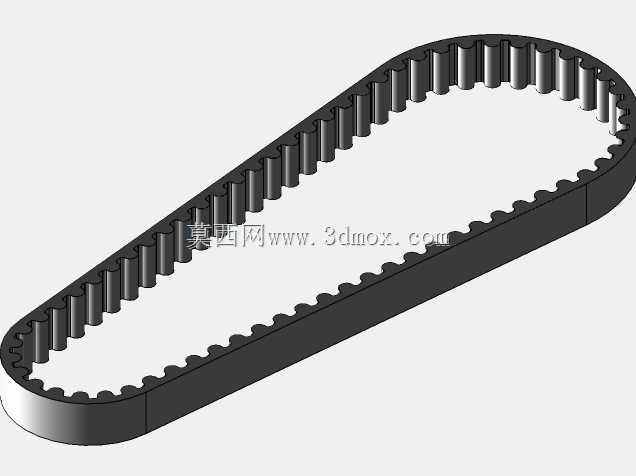

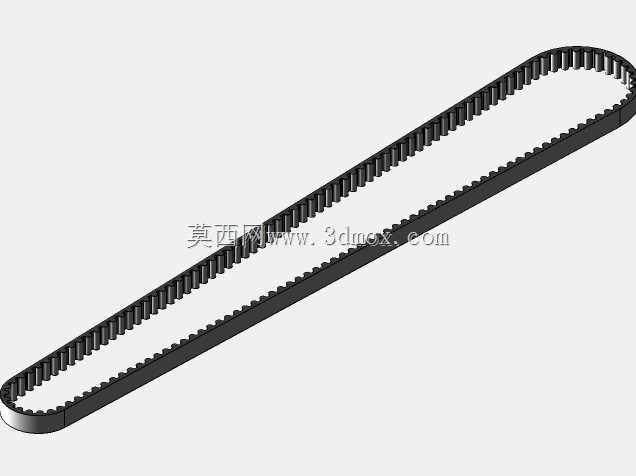

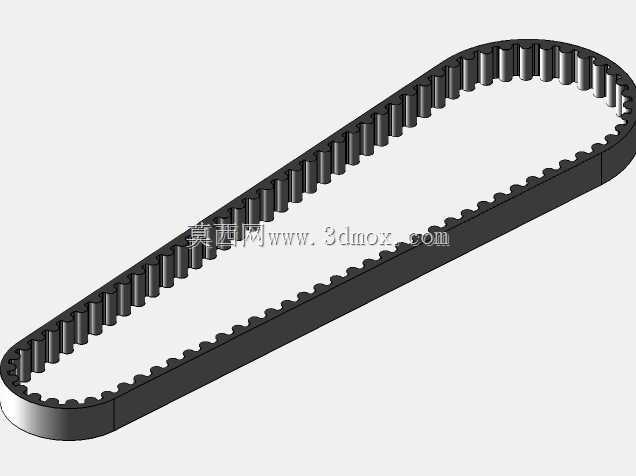

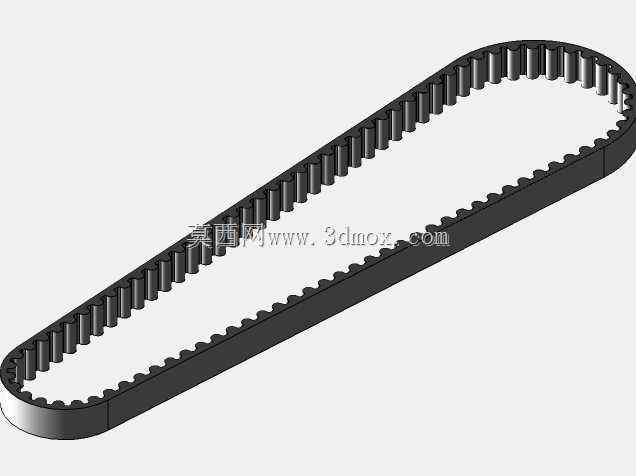

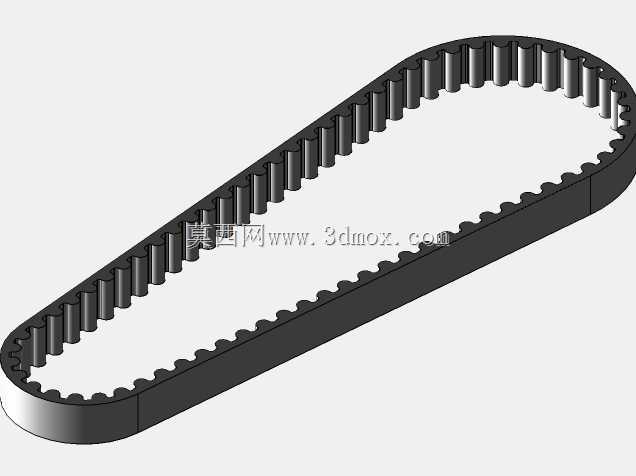

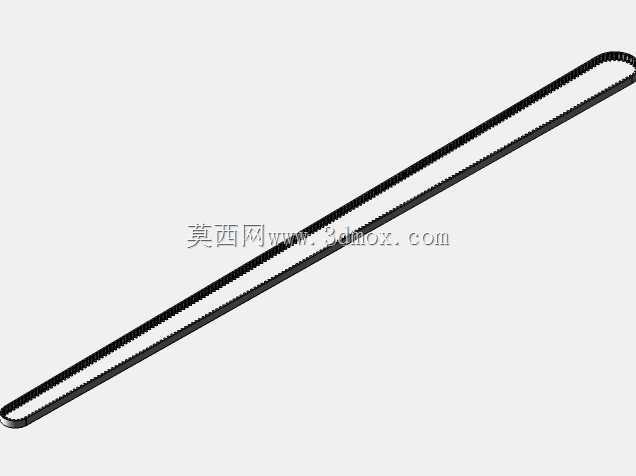

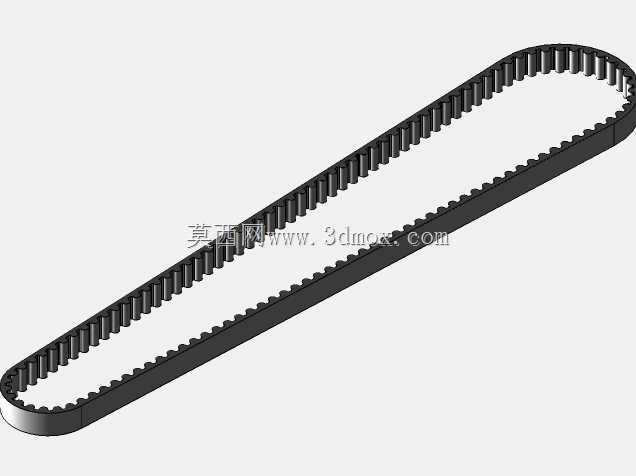

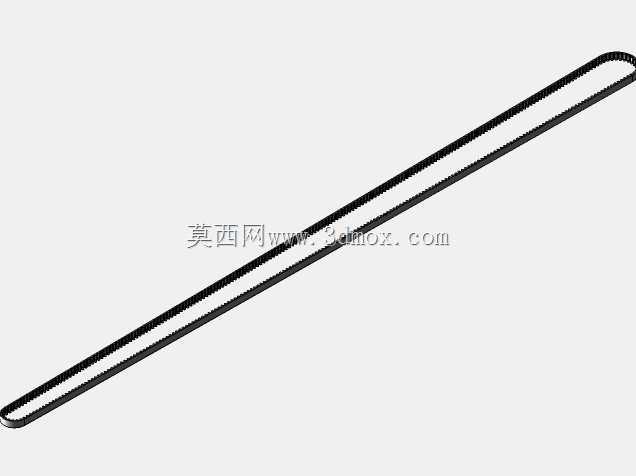

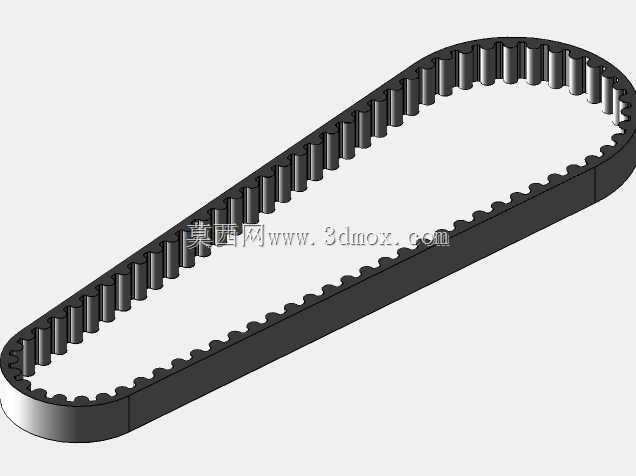

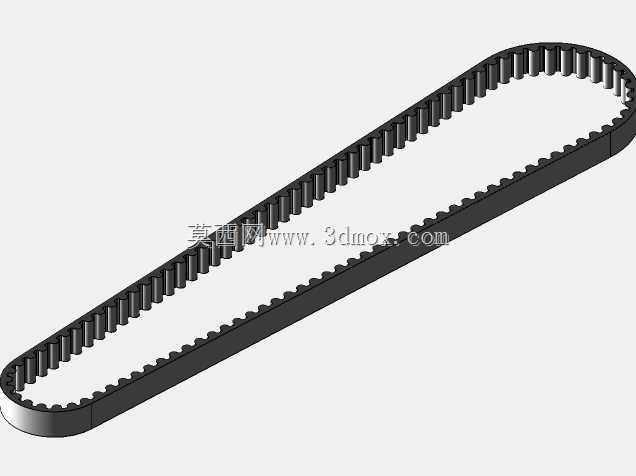

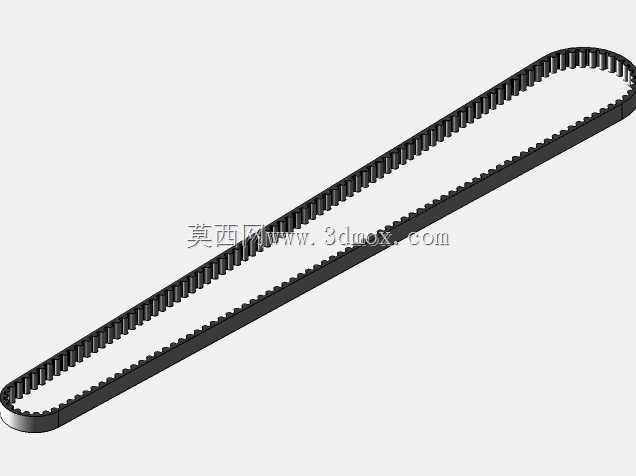

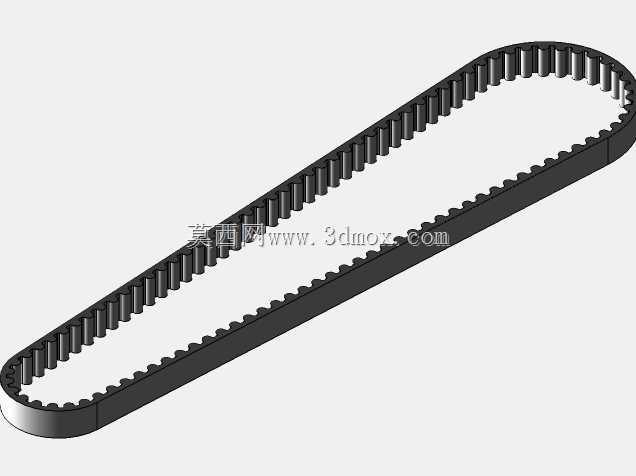

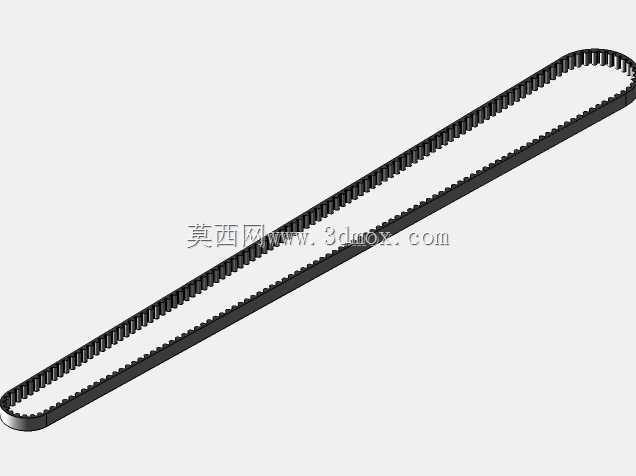

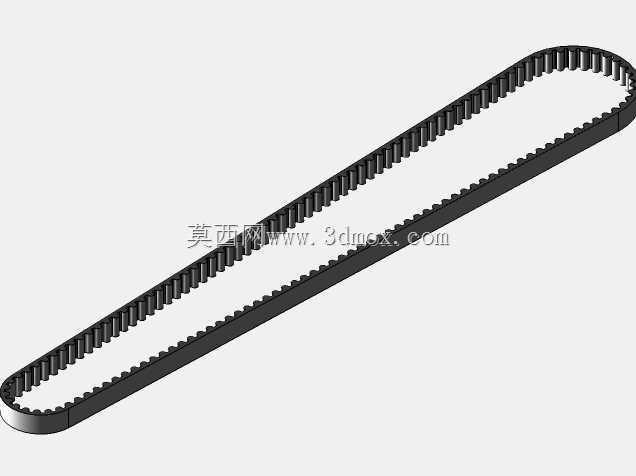

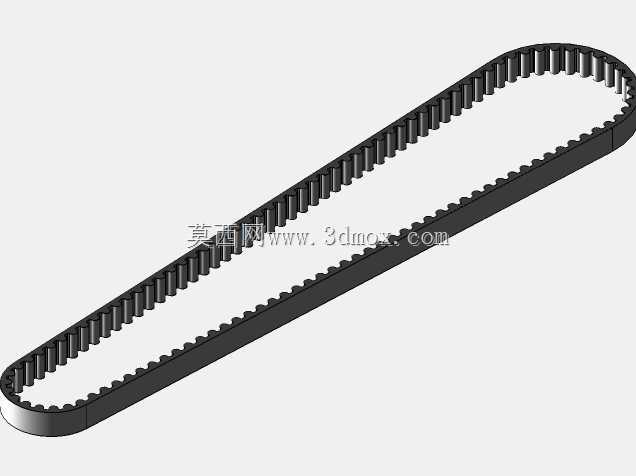

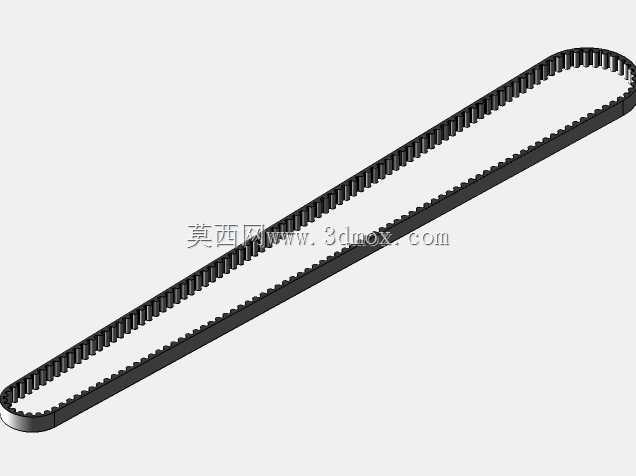

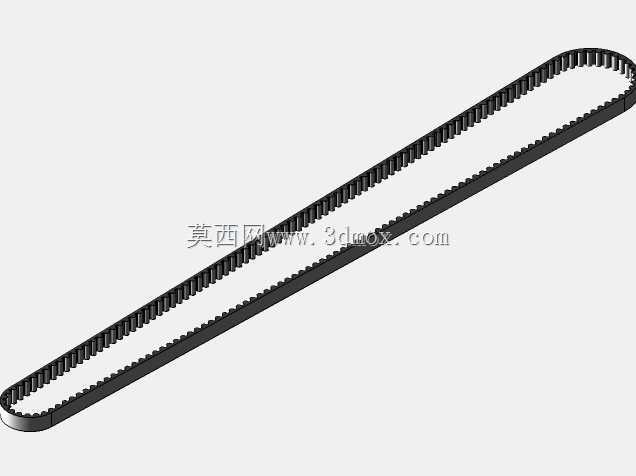

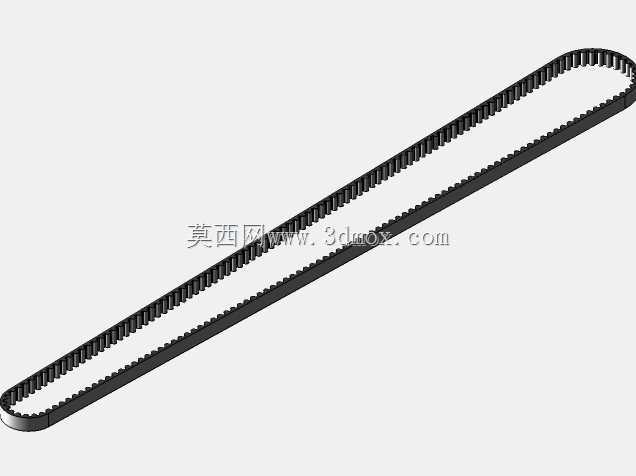

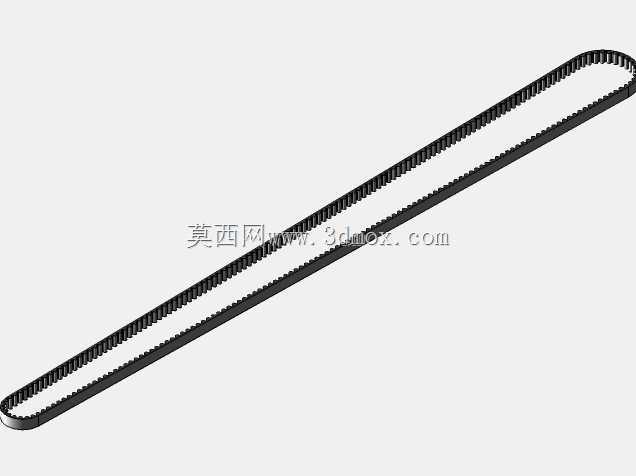

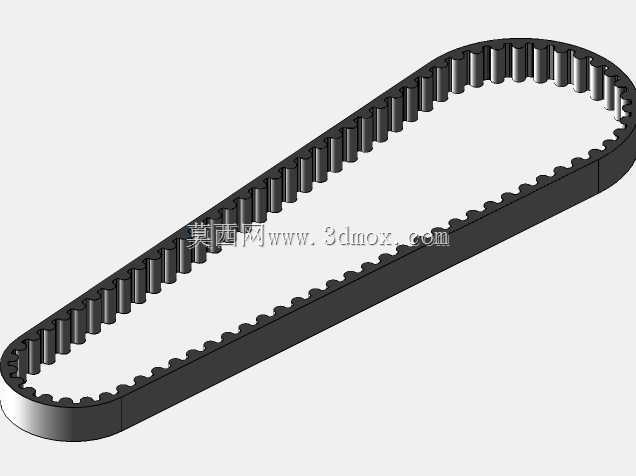

　　在机床主轴进给、自动化输送线、精密检测设备的传动链路里，HTD5M型同步带是替代平皮带、V型三角带的核心传动部件，靠带齿与带轮轮齿的精准啮合实现无滑差同步传动，不会出现传统摩擦传动的丢转、速比波动问题，能在恒定传动比要求的工位长期稳定运行。这套模型还原了闭环同步带的完整结构，包含带背、强力层、带齿、包布层四个核心部分的几何特征，没有做过度简化，能直接用于传动系统的装配干涉检查、带轮包角校核、张紧机构行程匹配。

　　做传动结构选型时，首先要确认安装边界的中心距范围，这套5M节距的同步带，齿距为5mm，齿形为圆弧顶结构，相比梯形齿同步带，齿根应力集中更小，高速运转时的多边形效应更弱，传动噪音更低，单根带的传递功率覆盖0.1kW到15kW区间，线速度最高可支持到40m/s，适配CA6140这类普通车床的进给箱传动、小型数控设备的XYZ轴传动、包装机械的送料辊传动等场景。设计时特意保留了参数化调整的逻辑，可根据实际安装需求修改带轮的节圆直径，自动匹配对应的带长，不需要重新绘制齿形轨迹，带体厚度、齿高、齿根圆角都严格遵循行业通用尺寸规范，齿顶与带轮齿槽的侧隙控制在0.1mm到0.2mm之间，既保证啮合顺畅不卡滞，又不会因为间隙过大产生回程误差。

　　从结构细节来看，带体内部的强力层采用螺旋缠绕的纤维线绳结构，模型里还原了线绳的排布走向，这部分是同步带承受拉伸载荷的核心，能保证带体在长期张紧状态下的伸长率控制在1%以内，避免运转过程中因为带体拉长出现跳齿、张紧失效问题。带背采用耐油橡胶材质，具备一定的挠性，能在带轮弯曲时顺利通过，不会出现带背开裂的问题；带齿表面的包布层采用耐磨纤维织物，降低齿面与带轮啮合时的磨损，延长带体使用寿命。

　　在实际装配场景中，这套模型可直接导入装配体，配合对应规格的5M同步带轮完成传动系统的布局，检查带体与周边护罩、机架、管线的安全间隙，避免运转过程中出现剐蹭。张紧机构的设计可参考模型的带体自然张紧形态，张紧轮的压入量控制在带体自由段长度的2%到4%之间，既能保证足够的啮合包角，又不会因为张紧力过大加剧带齿磨损、增加轴承受力。对于需要多轴传动的布局，可通过调整带轮的位置，自动计算带体的绕行路径，确认每个带轮的啮合齿数不少于6个，避免局部齿受力过大出现断齿问题。

　　不同于简化的带状示意模型，这套结构还原了同步带的真实截面形态，齿形的圆弧半径、齿槽过渡圆角都和实物一致，在做运动仿真时，能准确模拟带体与带轮的啮合过程，不会出现齿形干涉、运动错位的问题，可用于验证传动系统的速比准确性、运转过程中的带体振动幅度，为传动系统的动力学分析提供准确的几何基础。在机床加工类设备的进给传动中，这类同步带还能吸收电机端的振动，降低传动链路的振动传递，提升加工表面的光洁度，相比齿轮传动，不需要润滑维护，运行噪音更低，安装调整更便捷，适合中低载荷、高精度要求的传动工位。
