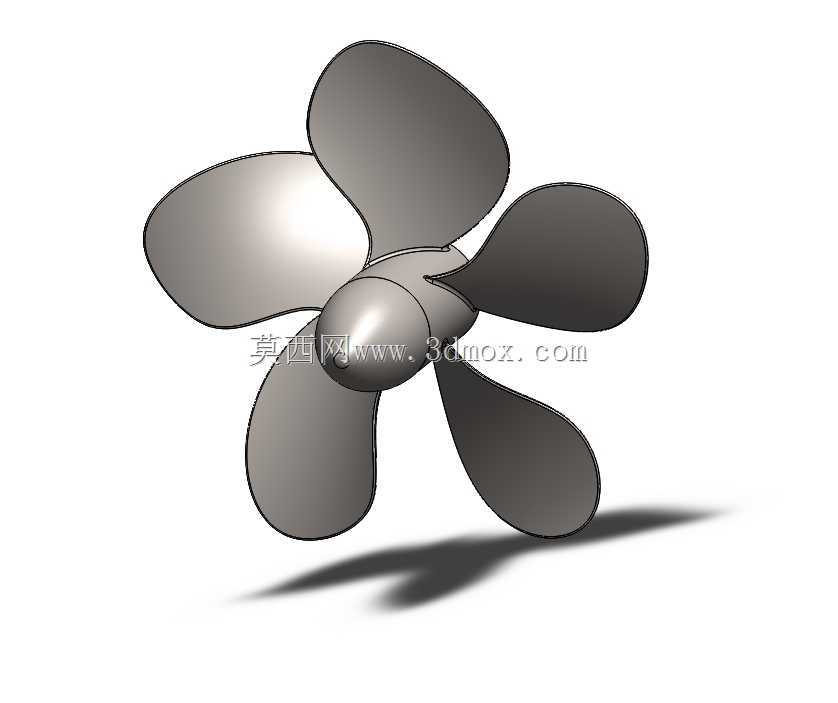

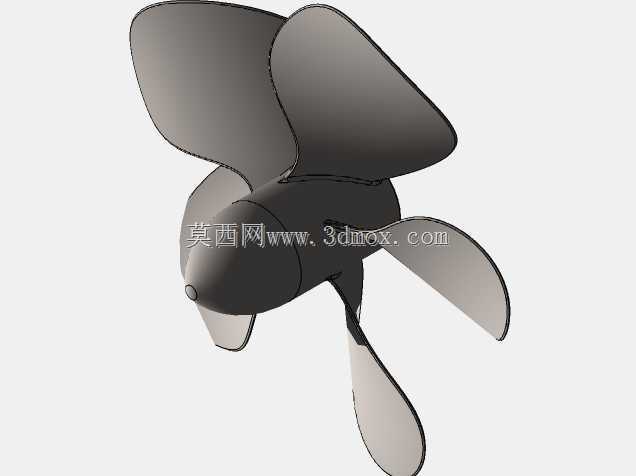

五叶式船舶推进用螺旋桨结构设计

　　在船舶动力系统的末端执行环节，螺旋桨是直接决定航行效率与推进稳定性的核心部件，这款五叶结构的船用螺旋桨，主要适配内河中小型货运船舶、港作拖轮以及近海作业渔船的动力输出需求，区别于常规三叶、四叶桨的设计逻辑，五叶构型在同等盘面比下能有效降低桨叶脉动压力，减少船体尾部的激振噪声，对于对乘坐舒适性有要求的客渡船舶、需要隐蔽作业的公务执法艇也有较好的适配性。从实际功能逻辑来看，该部件的核心作用是将主机输出的旋转扭矩转化为轴向推力，通过桨叶的翼型曲面拨动水体产生反向作用力，克服船舶航行时的摩擦阻力、兴波阻力与附体阻力，推动船体沿设定航向行进。设计过程中首先要匹配主机的额定转速与输出功率，确定桨的直径基准值，

　　避免出现桨机匹配不当导致的主机负荷过载、推进效率折损问题，这款桨的轮毂采用椭球型流线构型，能够减少桨毂本身的形状阻力，降低桨后涡流的能量损耗，桨叶与轮毂的过渡区域做了大圆角顺滑处理，既可以降低应力集中系数，避免长期交变载荷下出现叶根疲劳断裂，也能减少该区域的紊流产生，提升整体水动力效率。桨叶的剖面采用成熟的MAU型翼型，从叶根到叶梢的螺距做了非线性渐变设计，叶根区域螺距稍小以适配根部较大的结构厚度，减少水流的冲击分离，叶梢区域螺距适当提升，兼顾高航速下的推力输出与低转速下的扭矩特性，同时叶梢做了轻微的侧斜处理，能够延迟梢涡的产生，降低空泡发生的概率，延长桨叶的剥蚀损伤周期。从安装边界来看，该螺旋桨的轮毂中心设置有标准锥度的轴孔，

　　配套键槽结构与尾轴进行周向固定，轴孔端面设置有螺纹孔用于安装锁紧螺母，限制螺旋桨的轴向窜动，安装时需要保证桨叶的静平衡精度，不平衡量控制在规范允许的范围内，避免高速旋转时产生额外的振动传递到尾轴与船体结构。实际应用场景中，这类螺旋桨的工作环境长期处于水下，需要承受水流的交变冲击、泥沙的磨蚀以及水体的电化学腐蚀，因此结构设计时叶根区域的厚度做了针对性加强，能够承受船舶紧急倒车、大角度转向时的瞬时冲击载荷，五叶的构型相比少叶桨，在相同推力输出下单叶的载荷更低，在重载工况、船舶满载航行时的推进稳定性更优，尤其是在浅水航道航行时，不容易因为水流扰动出现推力骤降的问题。设计建模过程中，需要先通过型值点构建桨叶的空间曲面，

　　逐段校验不同半径处的叶切面厚度、螺距角、拱度值是否符合设计要求，再通过阵列特征完成五个桨叶的均布排布，最后对所有棱边做倒圆处理，避免尖锐边角处的应力集中与流场突变，建模完成后还需要校验桨的旋转包络空间，确保螺旋桨旋转时不会与尾轴架、舵叶等周边部件发生运动干涉，预留足够的安全间隙，同时要核算桨的总重量，避免尾轴端的悬垂重量过大导致尾轴承磨损加剧。
