做传动结构设计的工程师大多遇到过两轴存在安装角偏差、运行中相对角度持续变化的扭矩传递场景,这类工况下刚性联轴器完全无法适配,强行使用会快速出现轴系疲劳断裂、轴承过载烧毁的问题,而十字轴式万向关节也就是常说的U关节,正是针对这类非同轴传动需求开发的核心连接部件。从实际落地的应用场景来看,这类部件最早在车辆传动系统中普及,不管是前置后驱车型的传动轴分段连接,还是转向系统中转向柱与转向机之间的角度补偿,都能看到它的身影——车辆行驶过程中悬架随路面起伏持续跳动,变速箱输出轴与驱动桥输入轴的相对位置、夹角始终在动态变化,U关节可以在夹角持续波动的状态下稳定传递扭矩,不会出现卡滞或传动中断的问题。

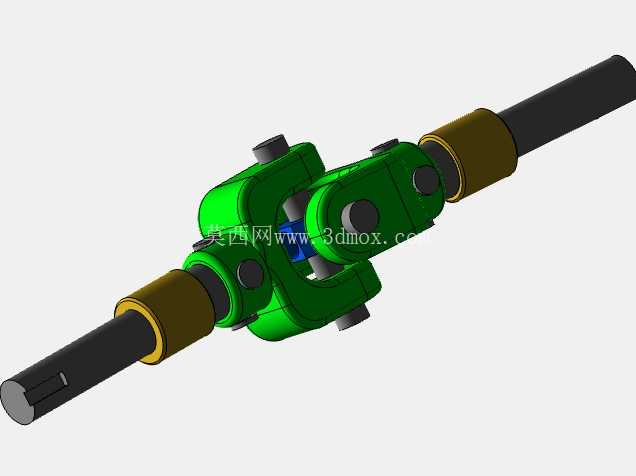

除了车辆领域,工业机械的长轴系传动也大量使用这类部件,比如农业设备中跨机架布置的传动辊道、输送设备中存在安装偏差的动力传输段、船舶螺旋桨轴系与主机输出端的连接,甚至小型风力发电机的叶片轴与发电机输入轴之间,都会用到同结构的万向关节,核心就是利用它的角度自适应能力,抵消安装误差、结构形变带来的轴系不对中问题,避免额外的装配应力累积。从功能特性上看,这款双十字结构的U关节采用两个十字叉架配合中间连接体的布局,相比单万向节存在的输出转速波动问题,双节布置可以通过相位匹配抵消转速差,实现等角速度传动,这也是它能在高速传动场景下应用的核心原因。单个十字轴的可偏转角度通常可以达到15°到25°,足够覆盖绝大多数工业场景的轴系偏差需求,关节内部的十字轴与叉架连接位置预留了润滑脂存储腔,实际使用中可以通过注油嘴定期补充润滑,降低铰接位置的磨损速率,延长部件的整体使用寿命。

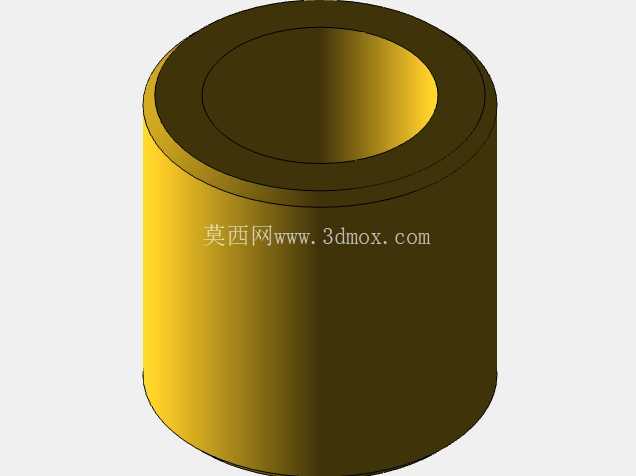

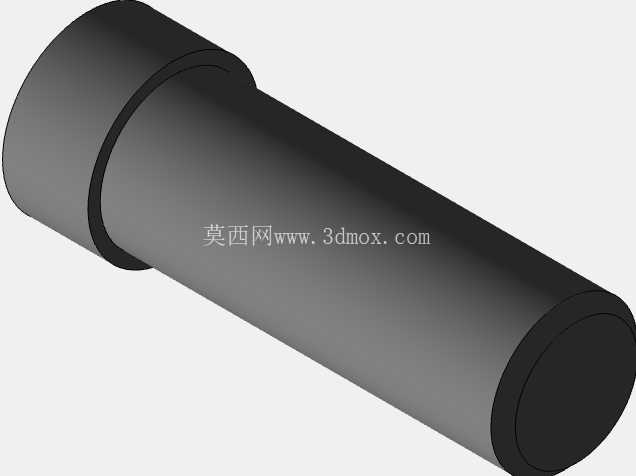

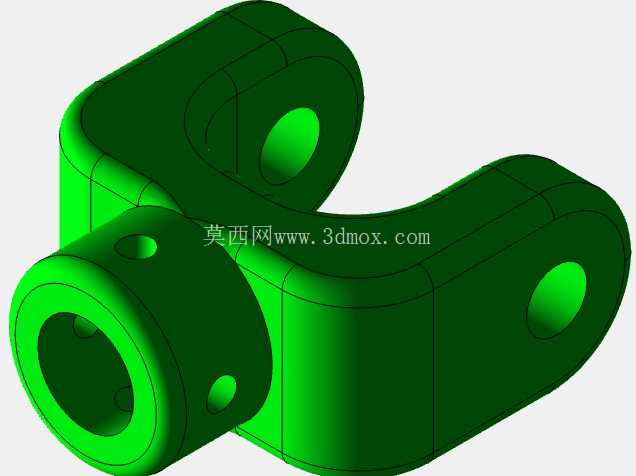

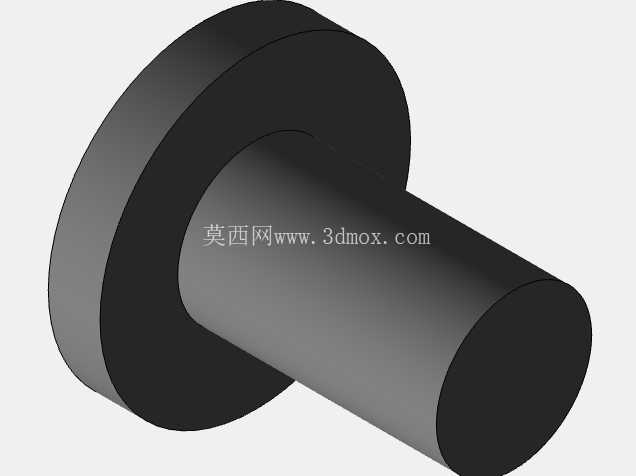

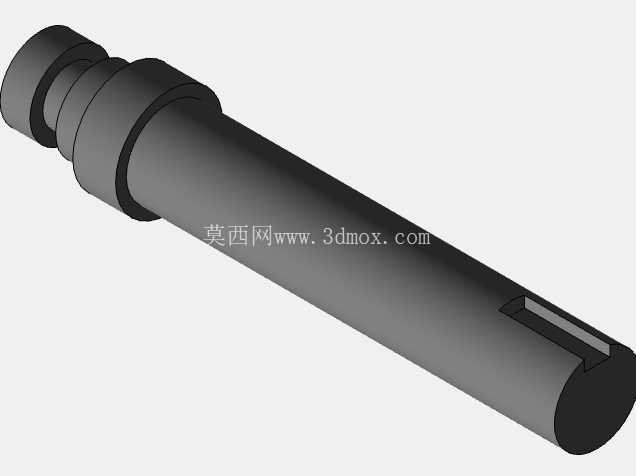

从设计思路层面拆解,这款模型的结构完全遵循等速万向传动的设计逻辑:两端的轴头采用带键槽的圆柱轴设计,键槽的尺寸、轴径公差都按照常规传动轴的配合标准设定,方便与带键槽的轮毂、带轮或者其他传动部件直接装配,不需要额外做转接结构;两端轴头与叉架的连接位置设置了铜质衬套,衬套与轴头过盈配合、与叉架铰接孔间隙配合,既可以降低铰接转动时的摩擦阻力,也能在磨损后单独更换衬套,降低后期维护成本;十字轴的四个轴颈采用等直径设计,受力均匀,配合端面的锁紧挡圈可以限制轴向窜动,避免高速转动时出现关节脱开的风险;外部的叉架采用对称式结构,两个半壳通过螺栓锁紧固定,装配时可以先将十字轴放入叉架的铰接槽内,再锁紧螺栓完成组装,不需要专用的压装工具,现场拆装维护的门槛很低。
关于安装边界与尺寸适配,这款U关节的两端轴径、总长度、最大偏转角度都按照通用传动的参数设定,安装时需要注意两端连接轴的同轴度偏差不能超过单节关节的最大允许偏角,否则会大幅增加铰接位置的接触应力,加速部件磨损;如果是高速传动场景,需要保证两个十字轴的相位完全对齐,也就是两端叉架的开口方向处于同一平面,这样才能实现等速传动,避免输出端出现转速波动带来的振动问题;轴头插入配合部件的深度需要达到轴径的1.2倍以上,键连接的配合长度不能小于轴径的1.5倍,避免大扭矩传输时出现键槽压溃或者轴头滑脱的问题。另外在选型适配时,需要根据传递的最大扭矩、最高工作转速来确认关节的轴径、十字轴直径是否满足强度要求,不能仅凭安装尺寸直接替换,否则容易出现过载断裂的故障。日常运维中,需要定期检查铰接位置的润滑状态,以及锁紧螺栓的预紧力,避免螺栓松动带来的关节旷量,一旦铰接位置出现超过1°的旷量,就需要及时更换衬套或者十字轴,避免旷量进一步扩大导致整个轴系的振动加剧,损坏两端连接的动力部件或者执行机构。
- 上一篇:间歇传动用槽轮式日内瓦机构结构设计
- 下一篇:重型双缸液压抓斗式橘子皮抓取作业装置
- 全部评论(0)
- 模板大小: 1.68 MB
- 售价:5金币
- 下载次数: 175
- 系统要求: SOLIDWORKS
- 软件分类: 通用机械零部件
