在实体工厂的流体输送与喷射作业场景中,喷嘴是决定介质喷射效果、能量转换效率的核心部件,本次呈现的喷嘴结构针对进气速2.5m/s的工况完成流场匹配设计,可覆盖工业清洗、流体喷涂、动力喷射、换热导流等多类实际作业需求。从实际应用场景来看,这类喷嘴常被集成在高压清洗设备、喷涂生产线、蒸汽喷射系统、流体混合装置的末端执行段,直接决定介质喷出后的覆盖范围、冲击力大小、能量损耗水平,是流体系统中看似小巧却直接影响整机运行效率的关键零件。
从功能特性层面看,该结构的核心设计目标是实现流体从进入腔体到喷出过程中速度、压力、温度的可控变化,避免流道突变带来的湍流损耗、局部压力异常问题。流体进入喷嘴入口段时,首先接触的是平滑过渡的融合形流道,这种渐缩式的融合结构不会让流体出现突然的通径变化,能引导流体平稳完成加速过程,避免直角流道带来的流体撞击、局部涡流问题。当流体流至喷嘴喉部位置时,通径达到整个流道的最小值,此时流体速度达到峰值,对应位置的流体压力降至最低,这种压力与速度的匹配变化完全遵循流体在密闭流道内的能量转换规律,能最大程度减少不必要的能量损耗。流体通过喉部进入出口扩张段后,流道通径逐步增大,流体速度逐步降低,压力随之回升,这个过程中需要严格控制扩张段的锥角角度,角度过大会导致流体与流道壁面脱离,形成大面积涡流区,直接降低喷射效率,角度过小则会导致喷嘴整体长度过长,增加安装空间占用与加工成本。
温度场的分布设计同样是该结构的重点考量维度,流体在流道内流动的过程中,速度与压力的变化会伴随能量的转换,对于不同特性的流体,比如常温清水、高温蒸汽、粘性涂料,流道内的温度变化规律存在明显差异。该结构的流道曲面采用连续顺滑的曲率过渡,没有局部的凸起或者凹陷结构,能避免流体在局部位置形成滞流区,防止因局部流速过慢导致的温度异常积聚,尤其是在输送高温介质或者对温度变化敏感的流体时,均匀的流道结构能让温度沿流动方向保持平稳变化,不会出现局部温度骤变影响流体特性的问题。

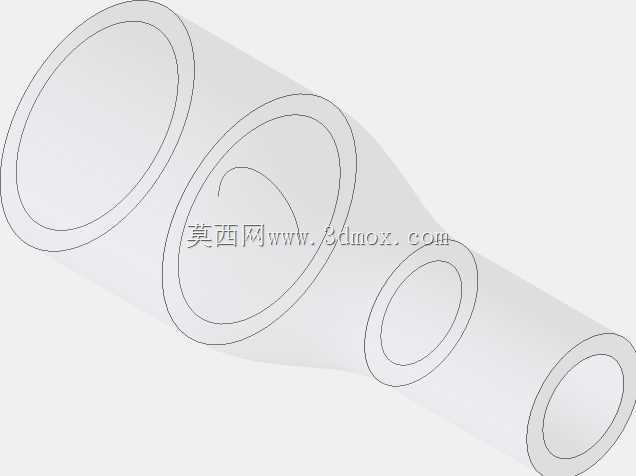

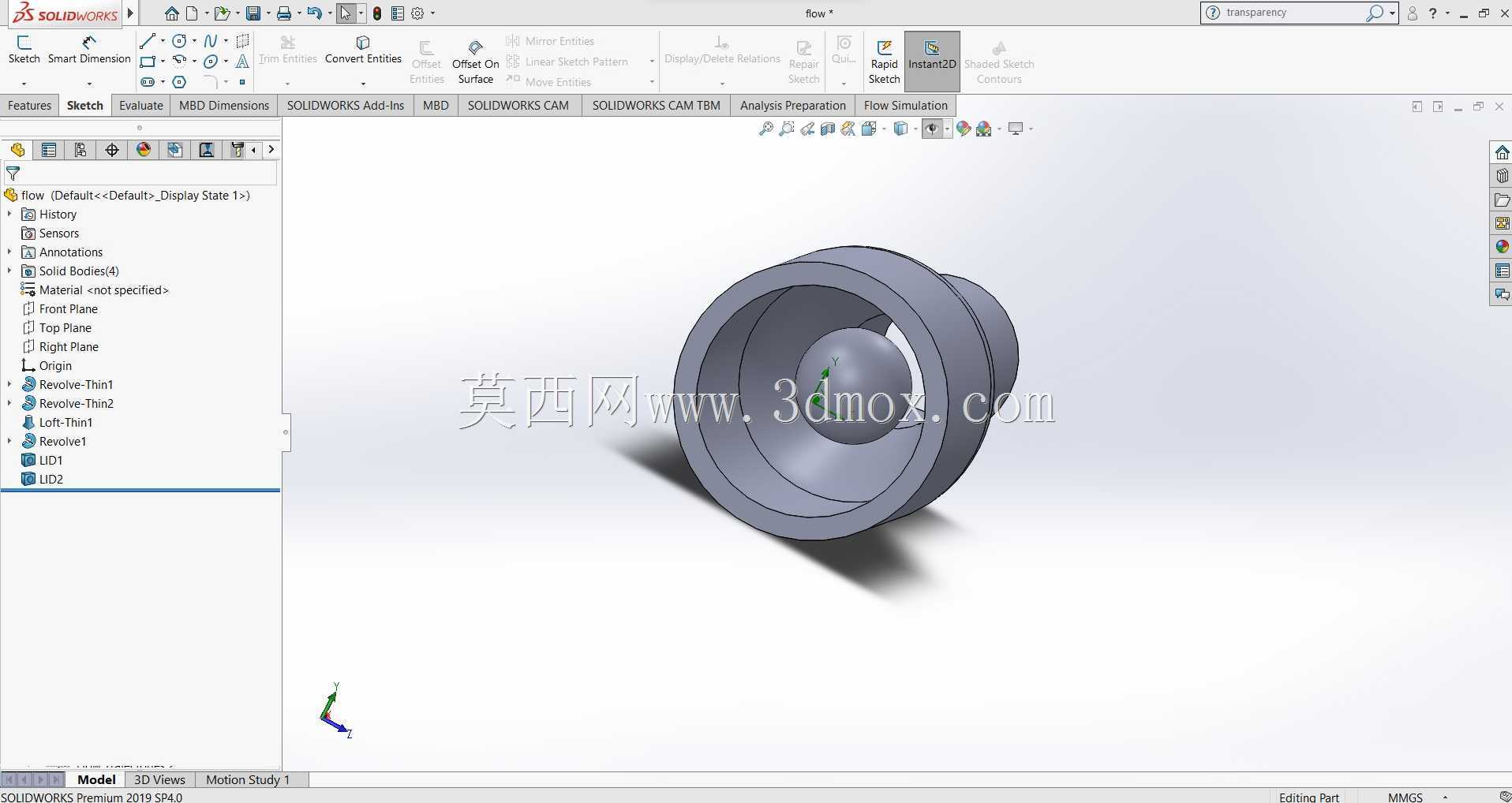

从设计思路层面拆解,整个喷嘴的建模过程完全围绕流场仿真结果迭代优化,首先确定入口端的连接边界尺寸,匹配上游管路的标准通径,保证连接位置没有台阶差,避免入口位置出现初始湍流;之后根据目标喷射速度、额定流量参数计算喉部的最小通径尺寸,再结合喷射覆盖角的要求确定出口段的扩张长度与锥度,每一段曲面的曲率都经过流场仿真验证,确保整个流道内的速度变化曲线平滑,没有出现速度突变的位置。外形结构上,喷嘴外部采用阶梯式的圆柱结构,靠近入口端的位置设置有标准的连接螺纹段,方便与上游管路快速拆装,中间段设置有六角形的拧动夹持位,方便现场安装时使用扳手施加拧紧力矩,不会出现打滑问题,出口端的外壁做了倒角处理,避免安装过程中磕碰损伤出口边缘,影响喷射流型。
安装边界方面,该喷嘴的整体轴向长度控制在常规管路配件的安装尺寸范围内,最大外径不超过同通径管路接头的标准尺寸,不需要对现有安装工位做额外改造就能直接替换原有同规格喷嘴,入口连接螺纹采用通用的管螺纹标准,适配市面上绝大多数工业流体管路的接口规格,安装时只需要保证入口端与管路同轴,密封面贴合到位即可,不需要额外调整安装角度,因为流道本身为轴对称结构,任意周向角度的安装都不会影响内部流场的分布状态。在实际选型应用中,这类经过流场优化的喷嘴相比普通直孔式喷嘴,能降低15%左右的压力损失,同时喷出的流型更加均匀,不会出现偏流、散流的问题,在长时间连续运行的工况下,顺滑的流道壁面也不容易积存介质中的杂质,降低堵塞的概率,减少日常维护的频次。对于结构设计人员来说,这类喷嘴的建模核心不在于外部的简单外形,而在于内部流道曲面的参数匹配,每一段曲率的调整都会直接影响最终的流场分布,需要结合实际工况的流速、介质特性参数反复验证,才能得到兼顾效率、安装便利性、加工可行性的最终结构。
