仿古轮式实心弹投射火炮结构设计

　　这款仿古轮式投射装置的设计，最初是面向文旅场景仿古展演、科教展品制作以及复古工艺藏品复刻的需求展开，在做结构拆解前，先梳理了实际应用中的边界条件：作为非实弹发射的展示类结构，首先要保证整体装配后的静态稳定性，同时兼顾移动转运的便捷性，不能出现头重脚轻或者轮组承重不足的问题。

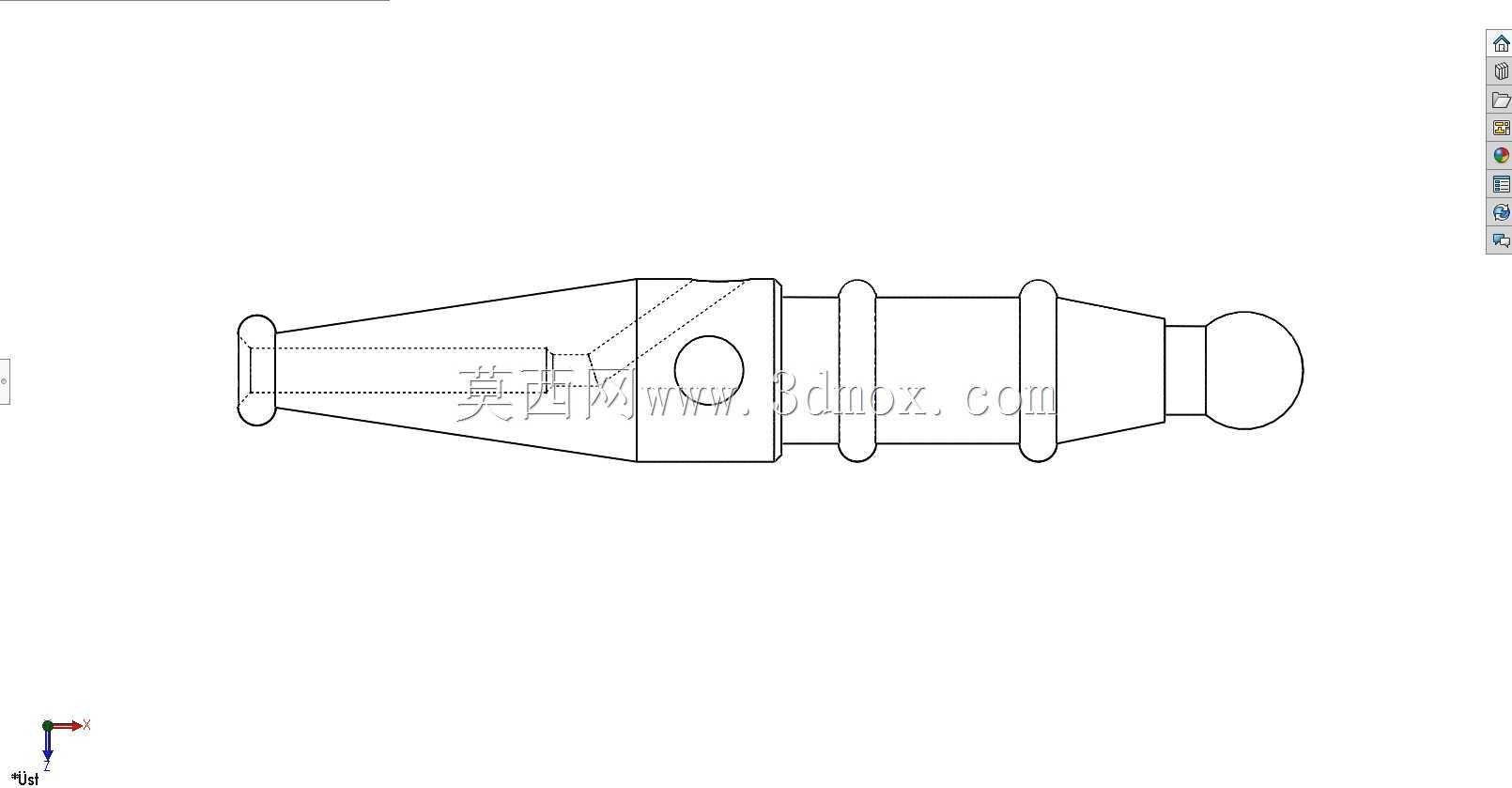

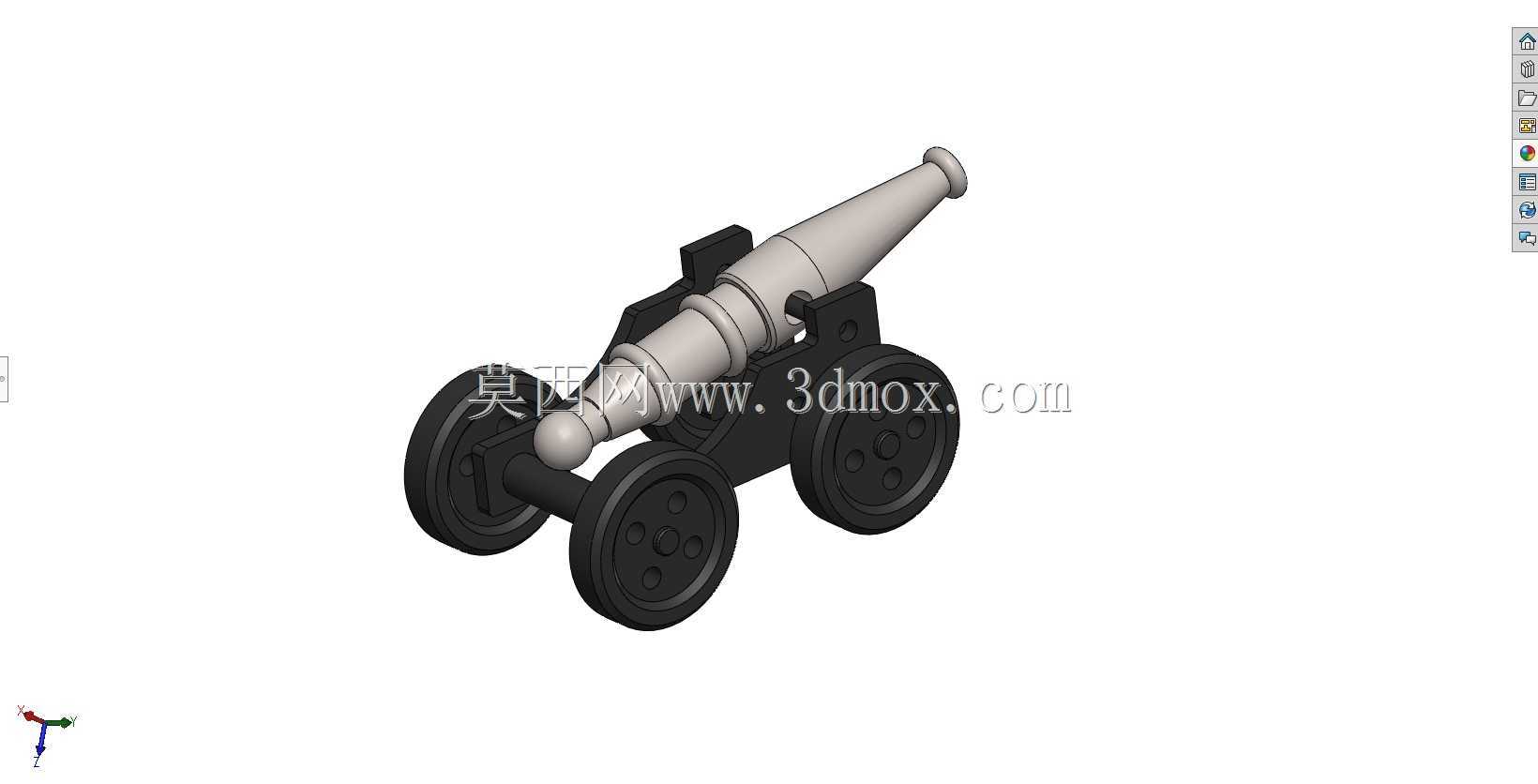

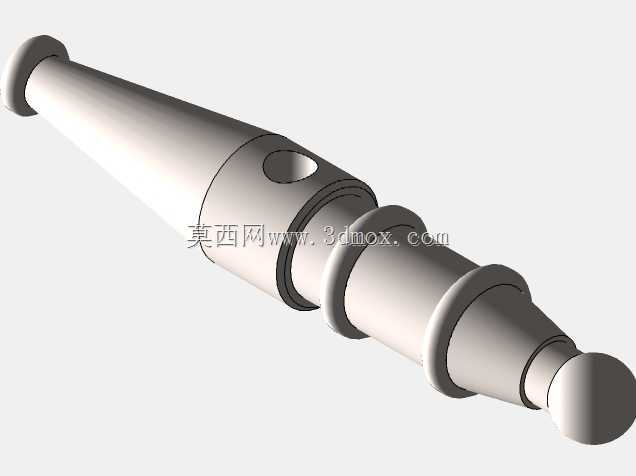

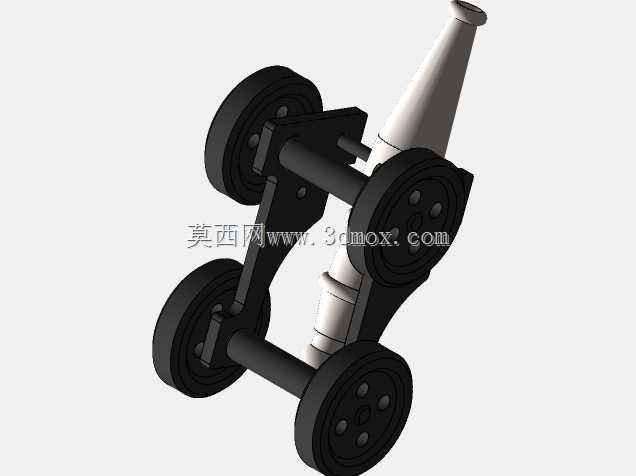

　　从功能特性上看，整个结构分为炮身、炮架、行走轮组三个核心模块，炮身部分采用前粗后细的锥段过渡设计，炮口位置做了加厚的卷边结构，既还原了古旧火炮的外形特征，也能在静态展示时避免薄壁端口磕碰变形；炮尾位置做了圆润的堵头结构，没有设置复杂的击发机构，完全适配展示类场景的安全要求，炮身中部设置了两道凸起的炮箍结构，一方面是复刻古火炮的加强结构特征，另一方面这两个位置也是炮身与炮架的固定连接点，装配时可以通过卡箍或者嵌合槽实现炮身的俯仰角度锁止，不需要额外做复杂的调节机构，就能满足常规展示的角度需求。

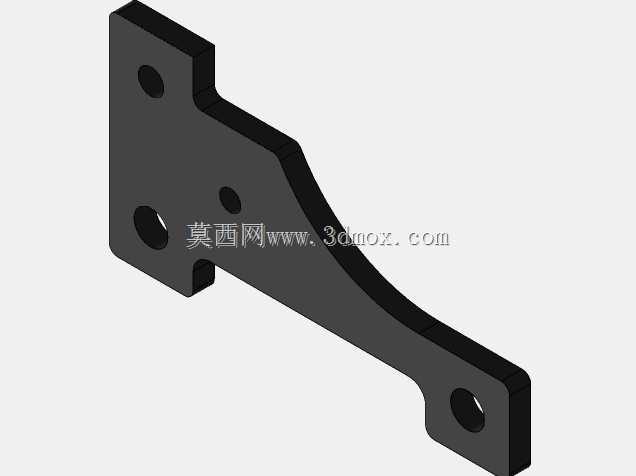

　　炮架部分采用双侧立板加横向连接杆的框架结构，两侧立板对应炮身炮箍的位置开设了弧形嵌槽，嵌槽的弧度与炮身外壁完全贴合，安装时炮身直接落放在嵌槽内，再通过上方的压条完成固定，不需要在炮身上加工额外的连接孔位，最大程度保留炮身外形的完整性；炮架的尾部向下延伸出支撑脚结构，当整个装置放置在展示平面时，支撑脚与两个前轮形成三点支撑，支撑脚的底面与轮组最低点处于同一水平面，保证放置时不会出现前后翘动的问题，支撑脚的端部做了加宽的平底设计，即使放置在略有不平整的地面，也能保证足够的接触面积，避免侧翻。

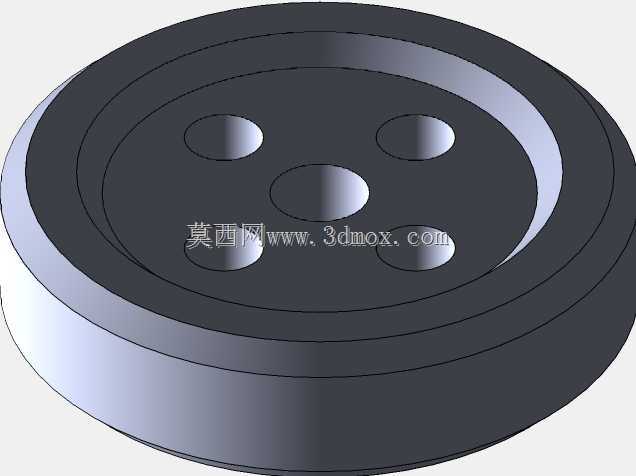

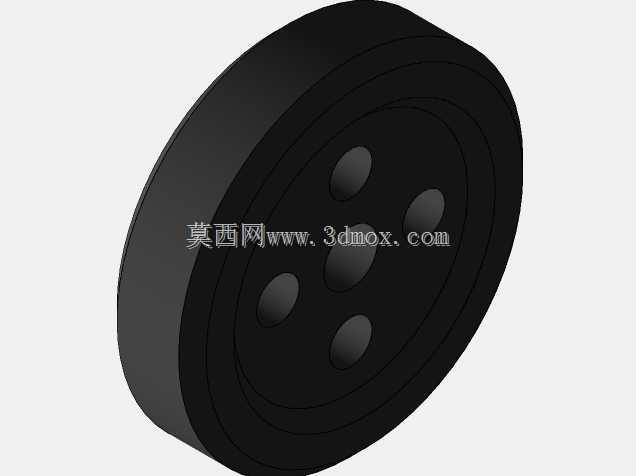

　　行走轮组采用前后双轮共轴的设计，两个前轮分别安装在炮架前部的横轴两端，轮体采用厚壁实心结构，轮面做了仿木质轮缘的凸起纹理，轮心位置设置了金属衬套结构，与横轴配合时可以减少转动阻力，需要短距离转运整个装置时，只需要下压炮架尾部，让尾部支撑脚离开地面，依靠两个前轮就能完成拖动，不需要额外借助搬运工具，适配展厅内位置调整、展演时短距离移动的需求。

　　设计过程中对安装边界做了反复校核，炮身的俯仰角度设置为15度的固定展示角，这个角度下整体重心刚好落在前后支撑点构成的三角形中心区域，即使受到轻微的外力触碰，也不会出现倾翻；整体横向宽度控制在两个轮组外端面之间，没有超出炮架的横向轮廓，炮身的前端伸出量不超过轮组前方过多，避免搬运时炮口磕碰墙面或者其他展陈物品；所有连接位置都采用可拆卸的嵌合加螺栓固定结构，不需要焊接工序，拆分后可以单独对每个零件做表面处理，比如炮身做金属质感的喷涂、轮组和炮架做仿旧木质或者铸铁质感的涂装，拆分状态下也方便包装运输，到达展示现场后不需要复杂工具就能完成组装。

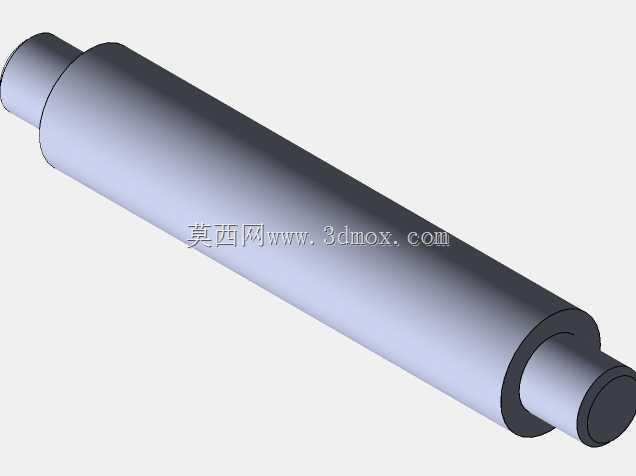

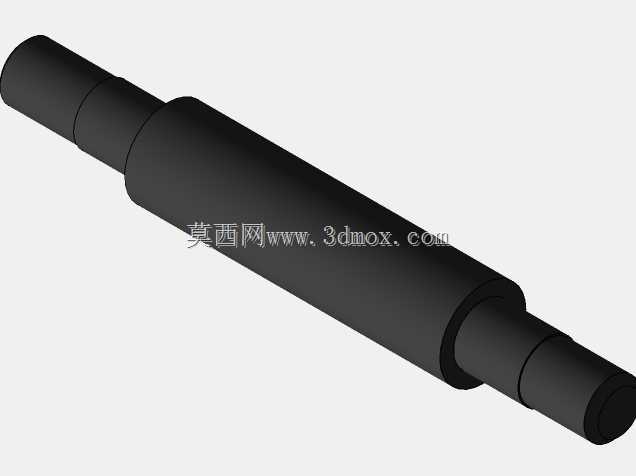

　　从结构强度的角度考虑，虽然是展示类装置，所有受力部位的壁厚都做了冗余设计，炮架立板的厚度足够承受炮身的全部重量，横轴的直径经过校核，在整个装置被拖动、轮组遇到小高度障碍时，不会出现轴体弯曲变形的问题；炮身内部为空心结构，在保证外壁厚度均匀的前提下减轻整体重量，空心区域不需要做额外的加工，既降低建模和后续加工的难度，也能进一步控制整体重量，方便移动转运。

　　在细节处理上，炮身与炮架的连接位置没有突出的紧固件，所有螺栓头都做了沉孔设计，装配后螺栓端面与零件表面齐平，不会破坏整体的仿古外观；轮组与横轴的配合位置设置了简易的轴向限位结构，避免拖动过程中轮体从横轴上滑脱；炮架尾部的支撑脚底面做了防滑纹理处理，放置在光滑的展陈台面上时，不会出现意外滑动的问题。整个设计没有冗余的装饰结构，所有外形特征都兼顾了外观还原和实际使用的功能需求，不管是用于3D打印制作缩比展品，还是用于加工等比例的展演道具，都可以直接基于这个三维结构做尺寸缩放和工艺调整，不需要再做核心结构的改动。
