CA6140车床用叉形传动连接构件

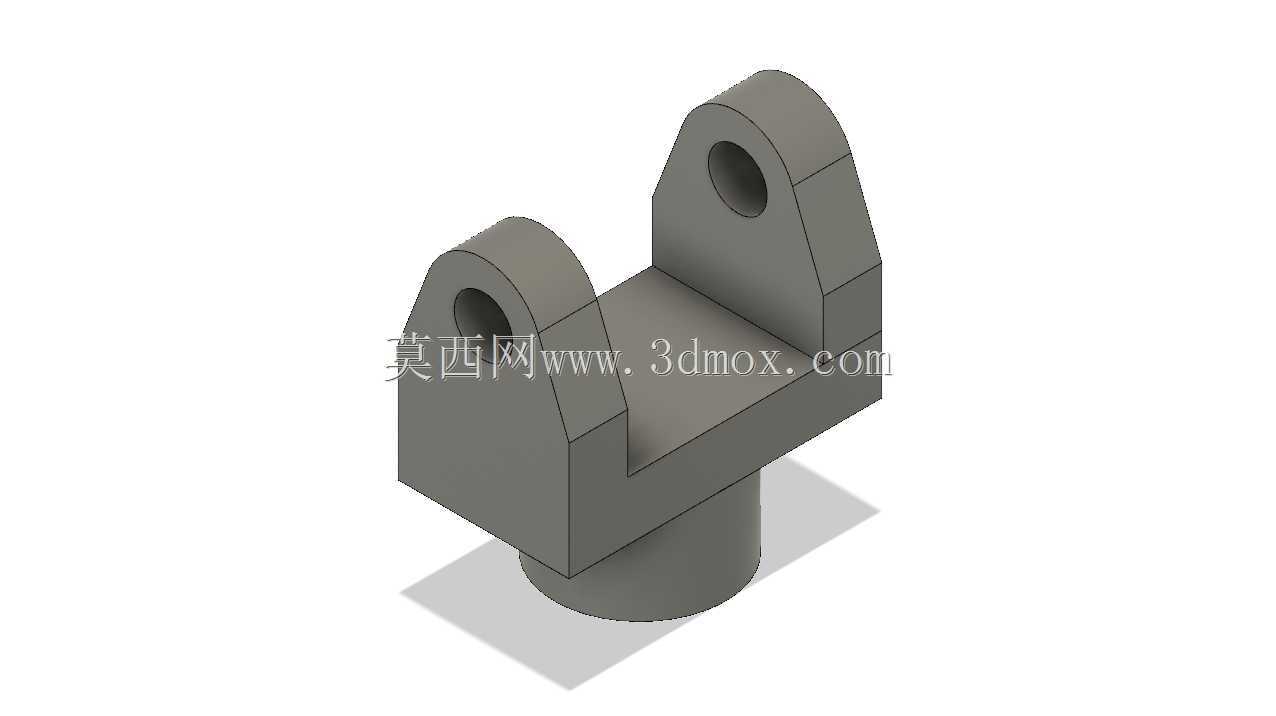

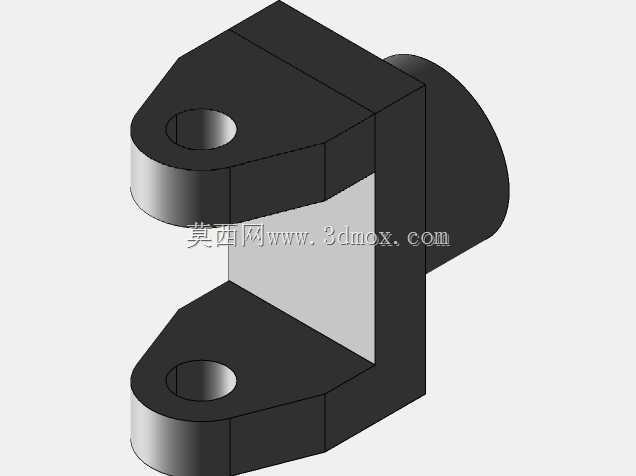

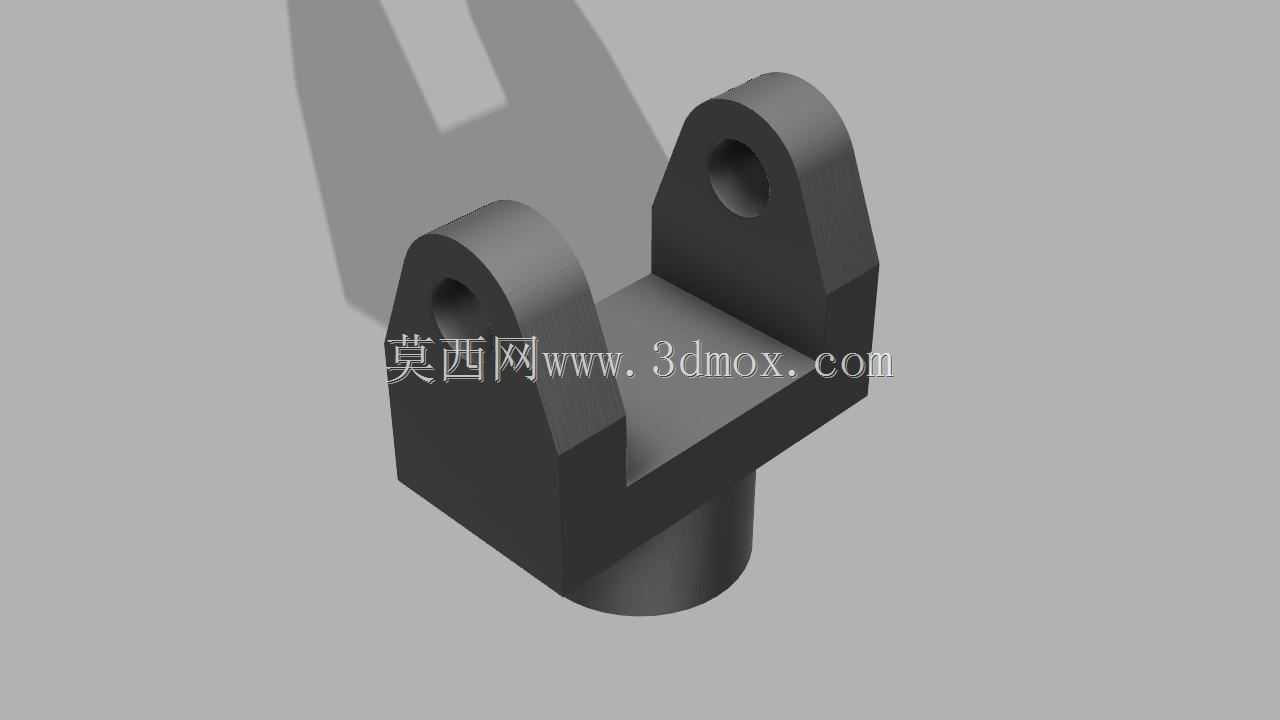

　　这款叉形构件是CA6140普通车床传动链路中承担铰接传动功能的核心受力零件，在车床进给箱、溜板箱的操作联动机构中应用广泛，主要作用是将操作手柄的摆动动作传递到滑移齿轮拨叉轴，或是在联锁机构中实现动作的互锁限位，避免车床运行过程中出现同时挂入两个进给档位的故障，保障操作机构的动作可靠性。从结构设计逻辑来看，该零件采用双叉耳加单圆柱定位段的经典叉类零件布局，上部两个对称布置的叉耳上加工有同轴的铰接通孔，孔位的同轴度公差控制在IT7级范围内，确保铰接销轴装入后不会出现卡滞、偏磨的问题，叉耳的外侧做了斜向的加强过渡，既可以减少零件整体的重量，又能在叉耳承受侧向掰动载荷时避免应力集中在根部直角位置，降低长期交变载荷下出现疲劳断裂的风险。

　　下部的圆柱段是安装定位基准，圆柱面的尺寸公差按照h6级加工，装配时插入对应支座的安装孔内，实现零件的径向定位，圆柱段与上部叉耳连接的位置做了加厚的承力台肩，台肩端面与安装孔端面贴合，承担轴向的限位作用，避免零件工作时出现轴向窜动。在实际建模过程中，首先需要确定两个铰接孔的中心距以及下部圆柱段的轴线位置，这两个尺寸是整个零件的安装基准，直接决定了装配后传动动作的行程是否符合设计要求，若中心距偏差超过0.05mm，就会导致操作手柄的空行程过大，操作手感虚位明显，甚至会出现挂档不到位、齿轮啮合不完全打齿的问题。叉耳的厚度设计需要匹配铰接部位的受力大小，按照CA6140车床操作机构的最大操纵力计算，单耳厚度取12mm即可满足抗弯强度要求，

　　同时不会占用过多的安装空间，两个叉耳之间的开档尺寸需要比配合的拨叉端部厚度大0.2-0.3mm，预留出足够的装配间隙，避免动作过程中出现摩擦卡滞。零件的所有棱边都做了C0.5的倒角处理，一方面是去除机加工产生的毛刺，避免装配时划伤操作人员或是配合零件的表面，另一方面也可以减少热处理过程中棱边出现应力集中开裂的概率。从安装边界来看，该零件装配后，叉耳的摆动角度范围在±15°以内，设计时需要校核摆动过程中叉耳外侧与周边支座、连杆零件的最小间隙，确保全行程范围内不会出现运动干涉，下部圆柱段的插入深度需要控制在18-20mm，过短会导致定位不稳，过长则会与安装孔底部的其他零件发生碰撞。在实际使用场景中，该零件承受的是间歇性的冲击载荷，

　　每次挂档操作时叉耳会受到瞬时的掰动力，因此材料选用45号钢，毛坯采用模锻成型，加工完成后进行调质处理，硬度达到HB220-250，兼顾强度与韧性，铰接孔内可以根据使用需求加装铜衬套，减少销轴与孔壁的磨损，延长零件的整体使用寿命，衬套磨损后只需更换衬套即可，无需更换整个叉形构件，降低设备的维护成本。建模时需要注意各承力部位的圆角过渡，不能为了建模方便直接做成直角连接，尤其是叉耳与中间连接体的衔接位置，圆角半径取R3即可，既不影响装配间隙，又能有效分散应力。下部圆柱段的端面需要加工一个中心孔，方便磨削加工时的定位，也可以在装配时作为透气孔，避免圆柱段压入安装孔时孔内形成密闭气腔导致装配不到位。
