三角支架式多接口连接构件结构设计

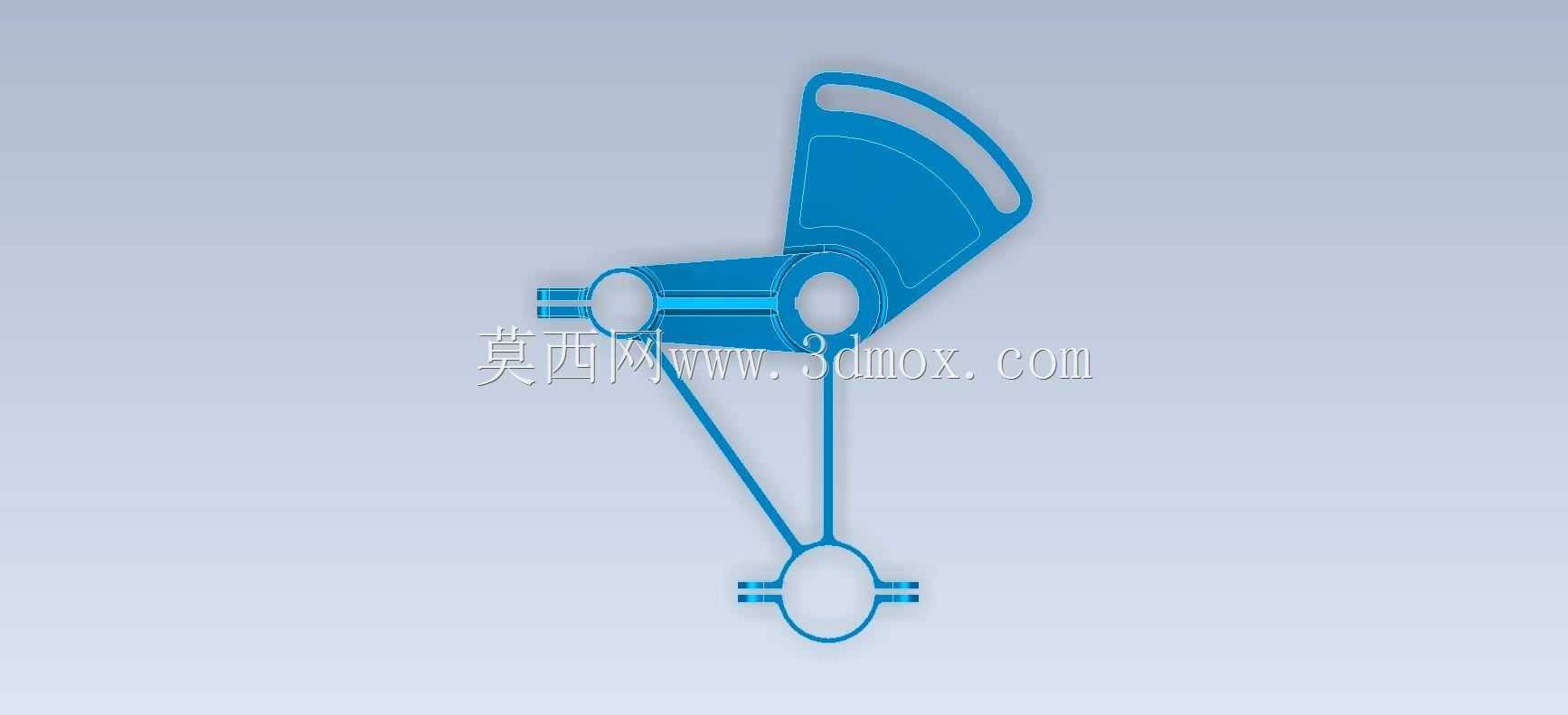

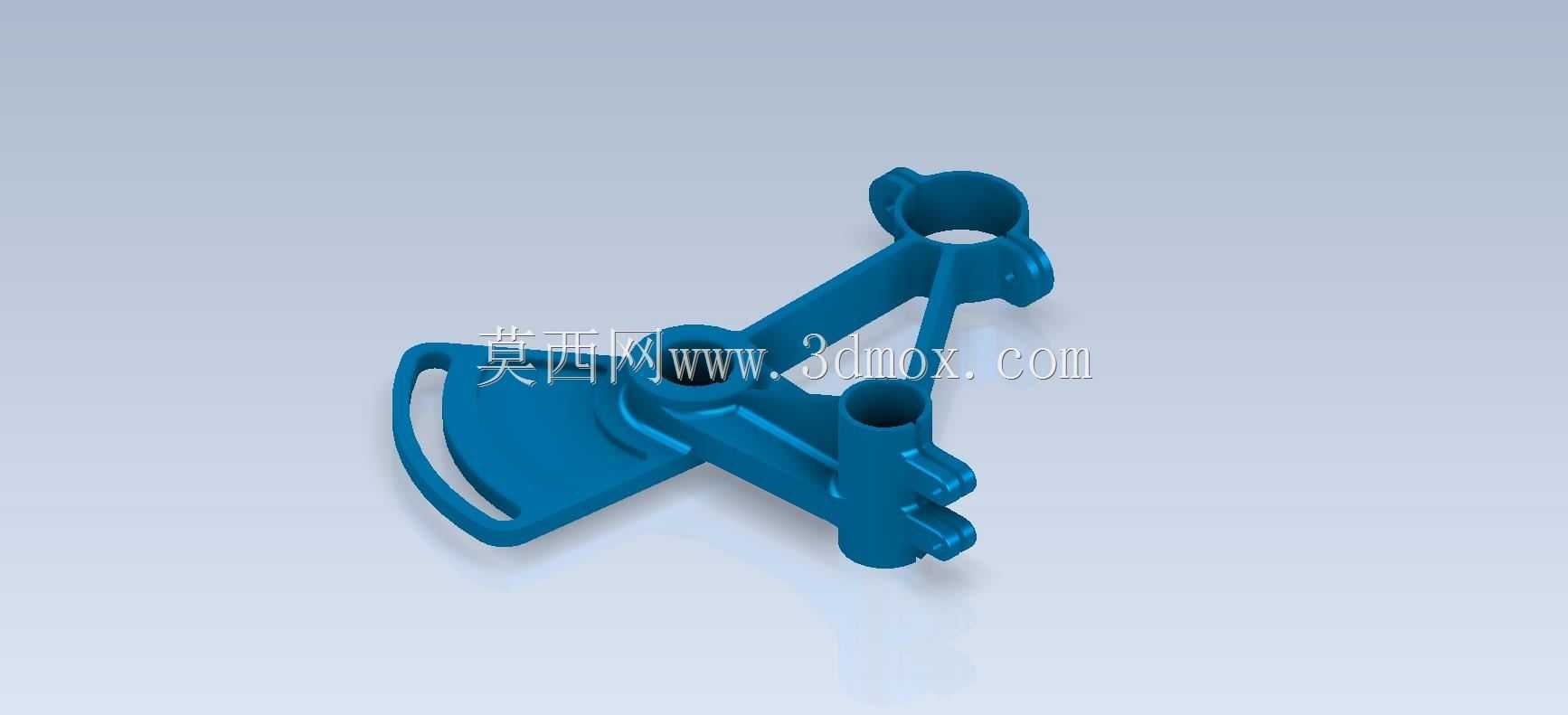

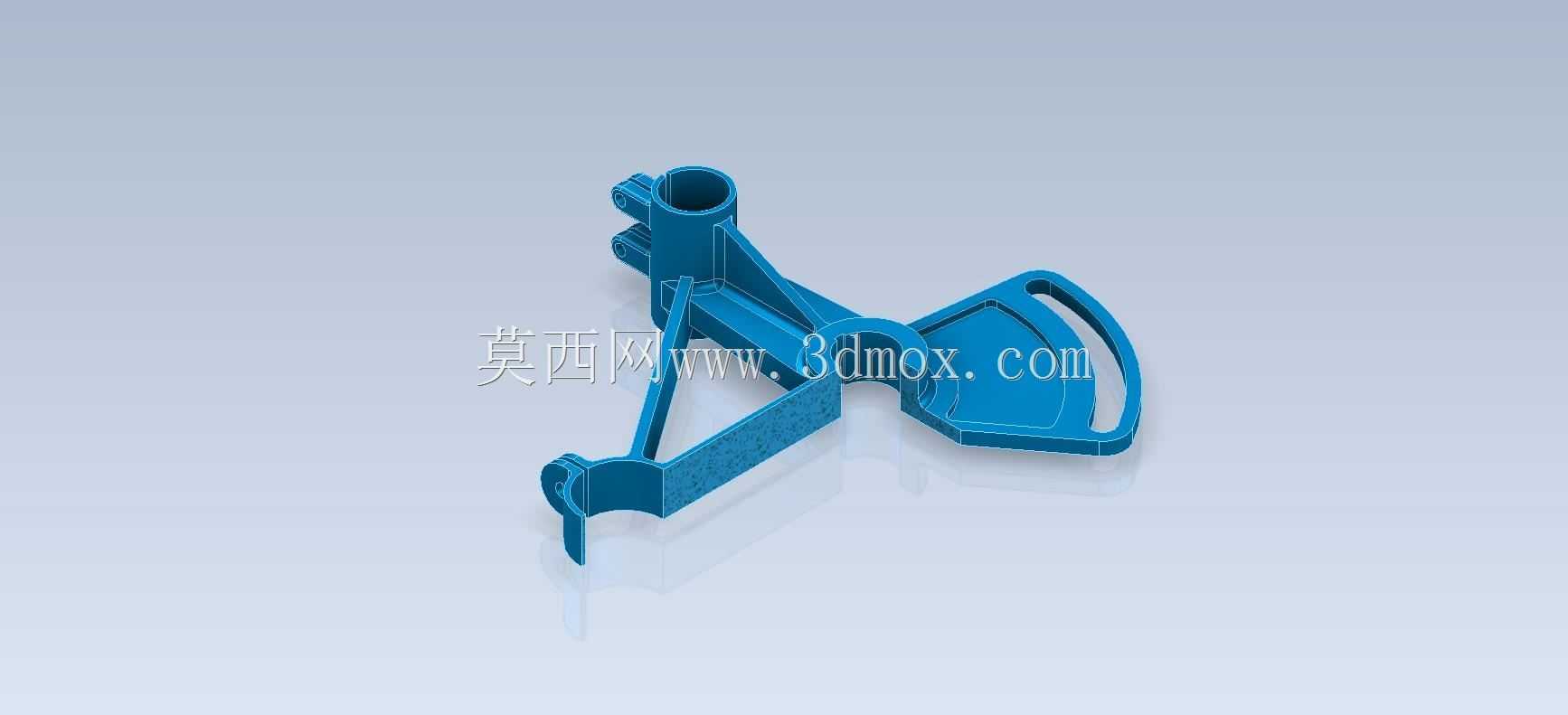

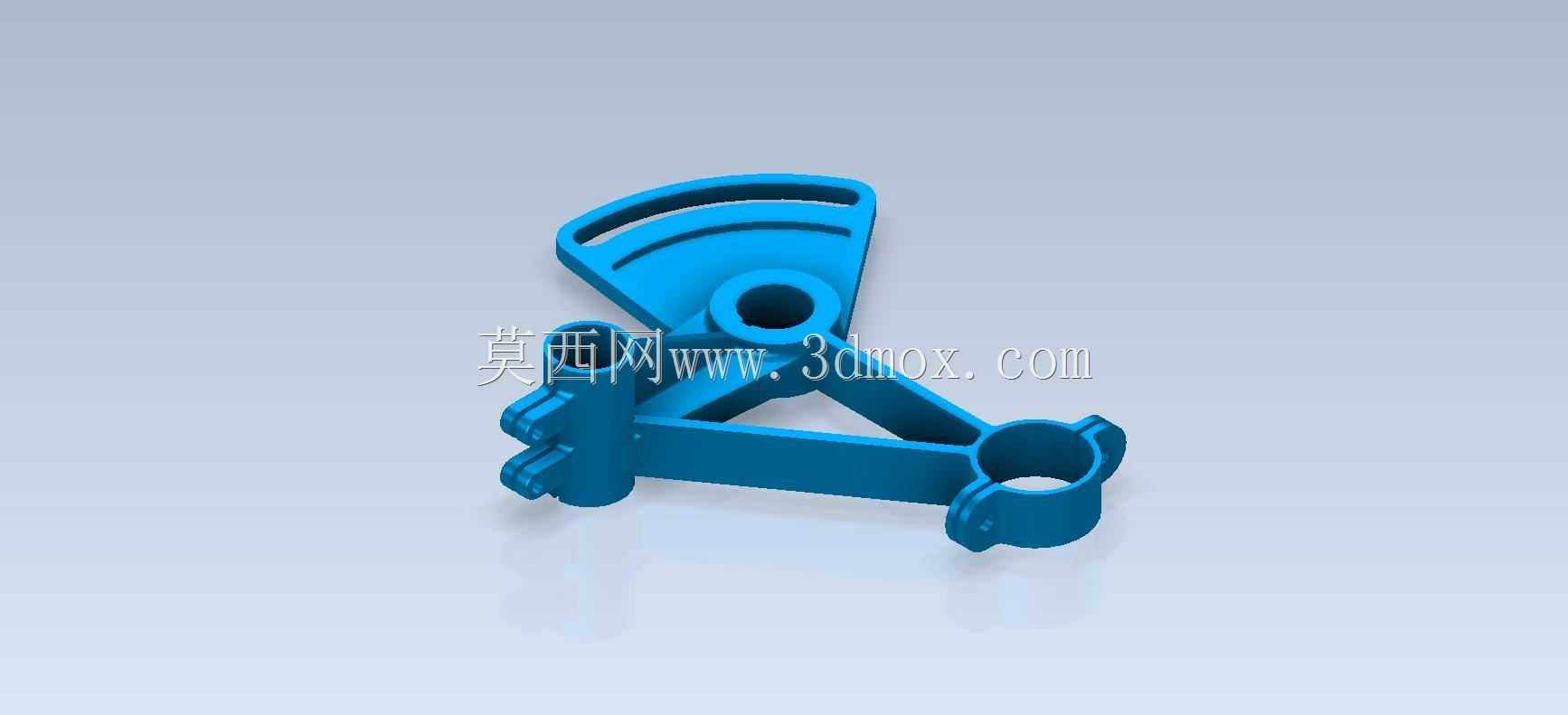

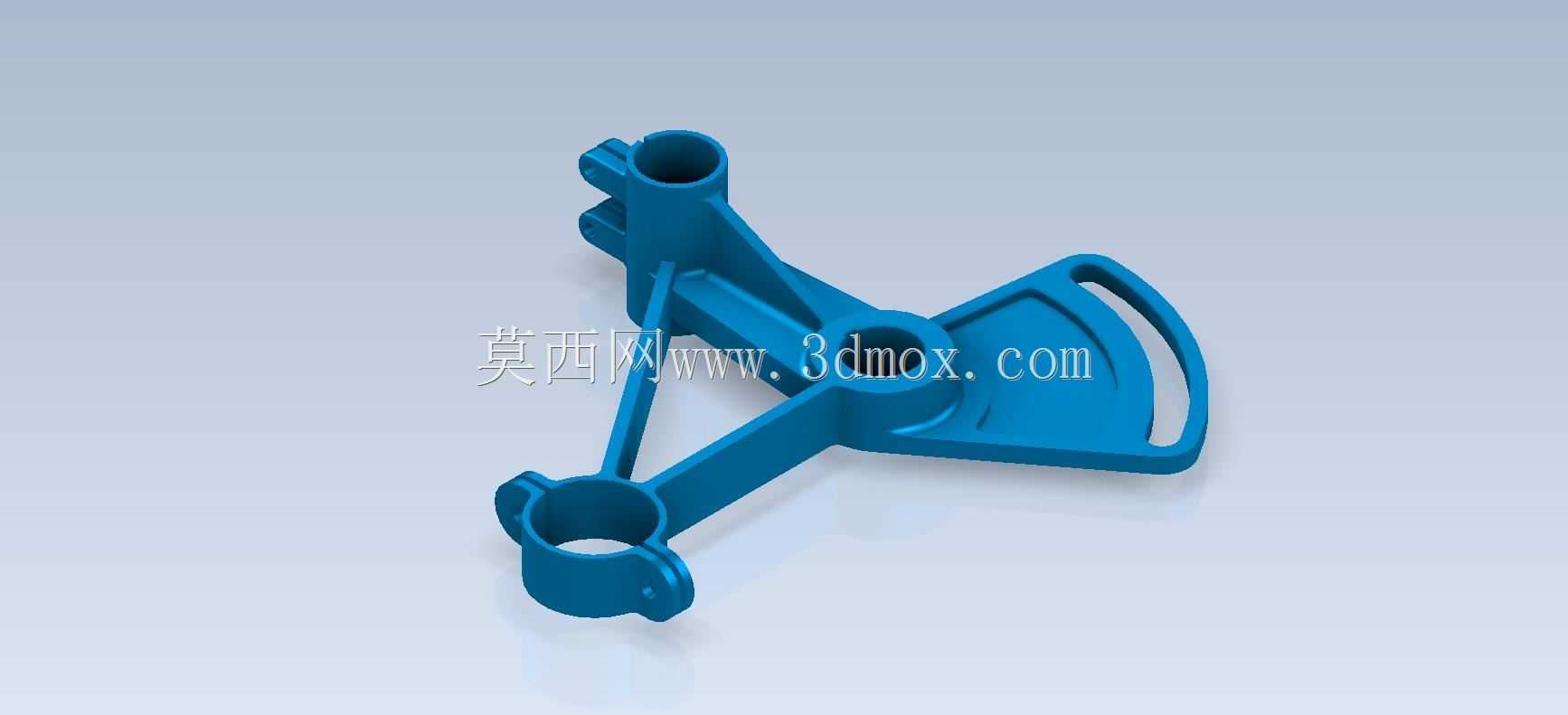

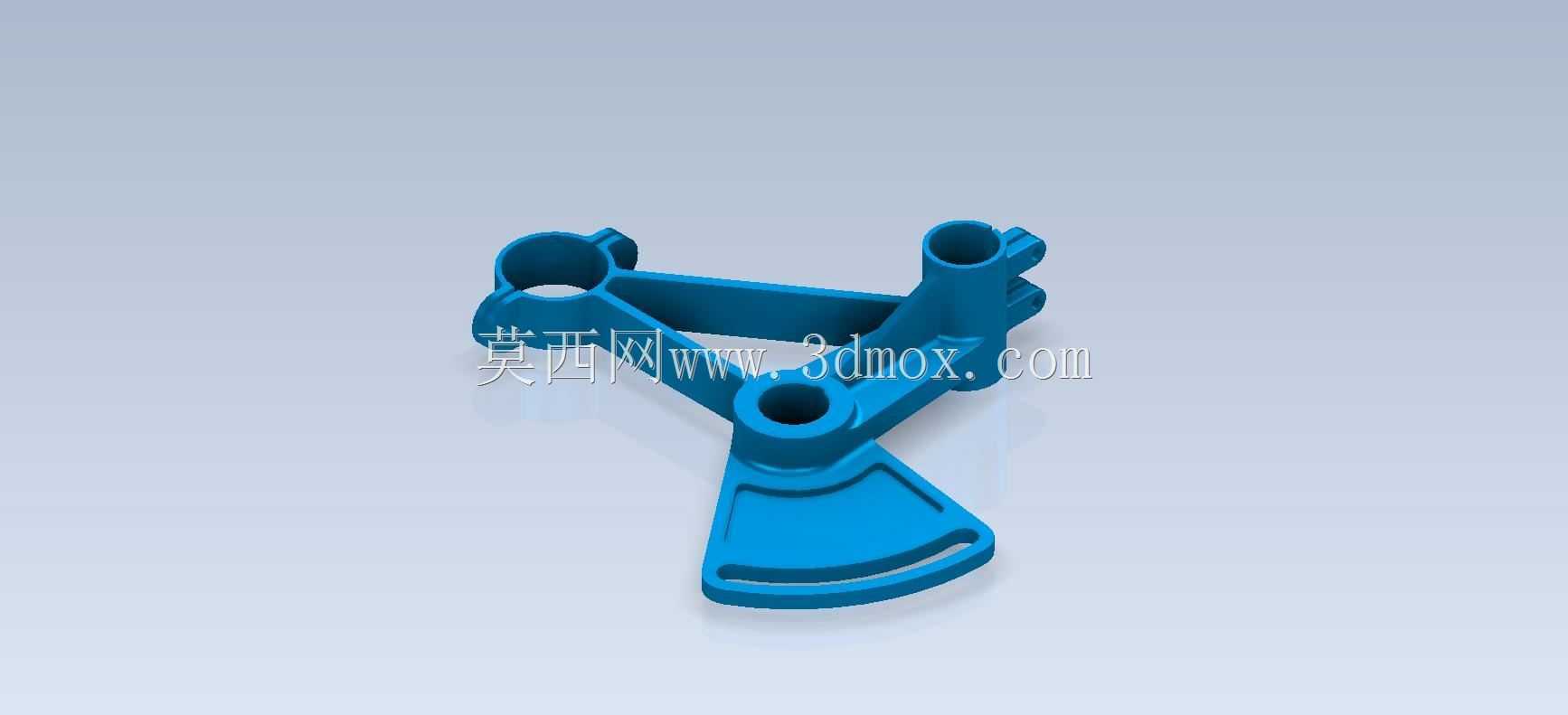

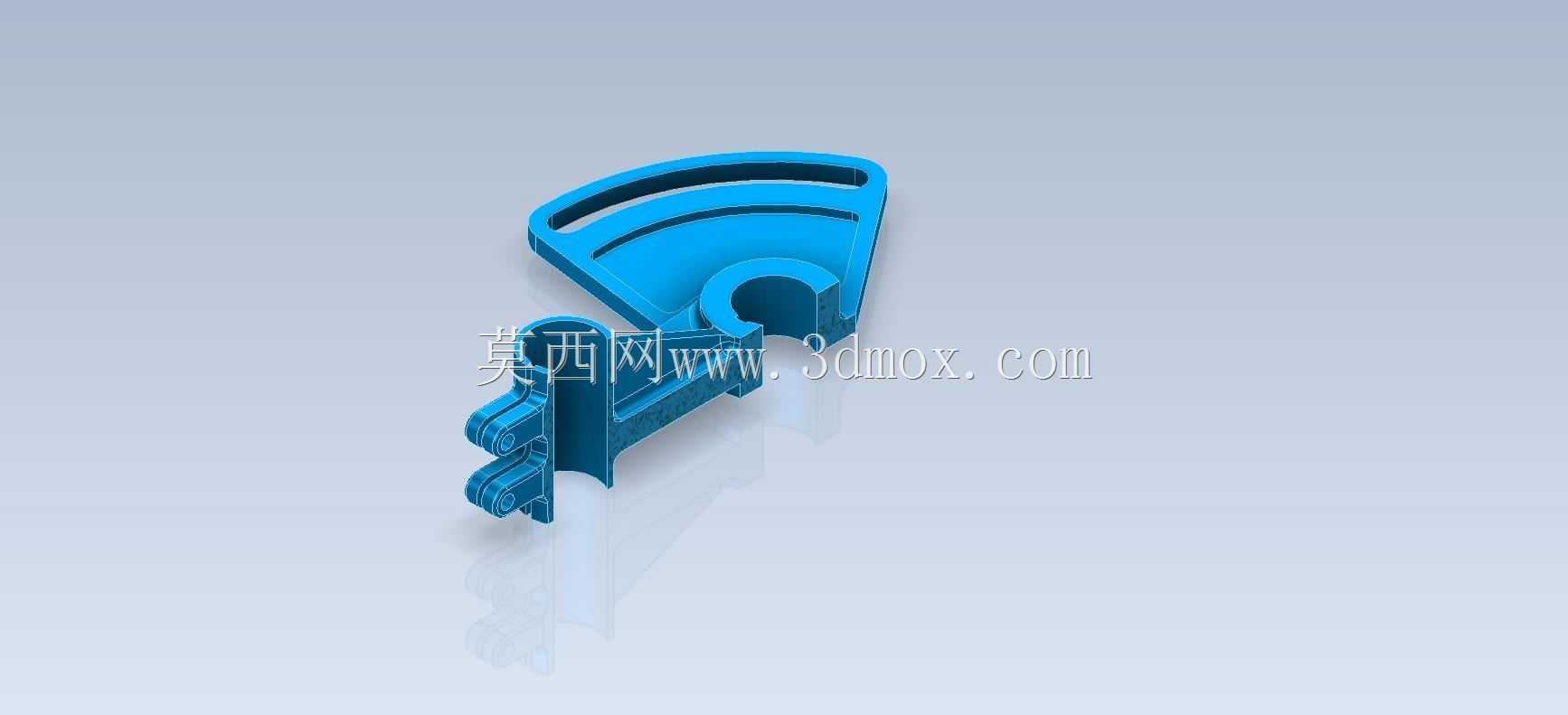

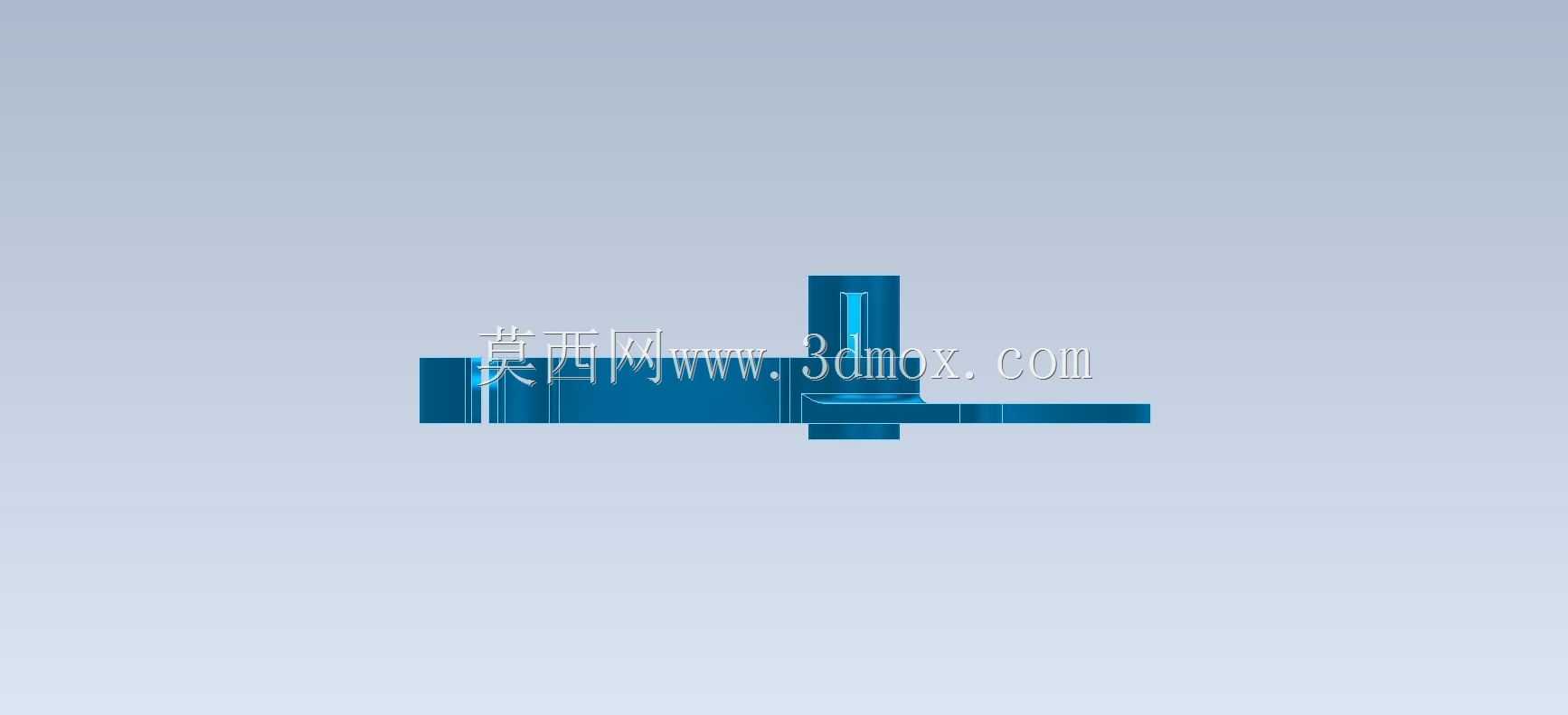

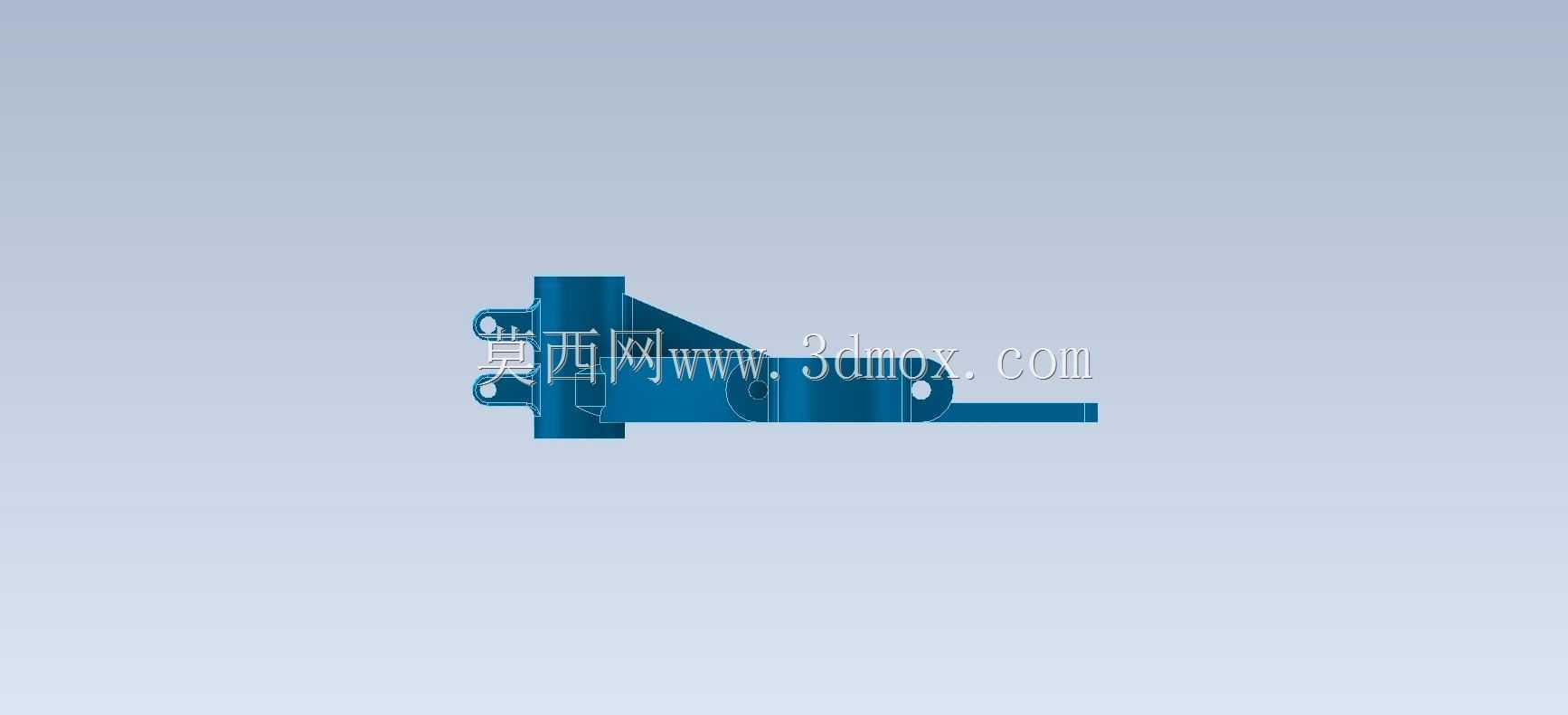

　　这类三角布局的多接口连接构件，常见于中小型设备的操作执行端联动部位，比如轻工包装设备的拨料机构、小型输送线的挡停摆臂、手动工装夹具的联动压臂结构中，核心作用是在有限安装空间内，同时完成三个方向的部件铰接与动力传递，相比单臂式连接件，三角支撑的结构形式能在同等壁厚下大幅提升抗扭刚度，减少机构往复动作时的形变抖动。从结构细节来看，三个连接端分别承担不同的功能：上端带轴向通孔的圆柱凸台，主要用于穿装固定转轴，凸台侧面的两个对称凸耳是用来安装轴向限位卡簧或者紧定螺钉的定位结构，避免转轴工作时发生轴向窜动，这个部位的内孔公差一般取H7级，和转轴采用间隙配合，保证转动时无卡滞；下端的带耳圆环结构，是用来连接执行端部件的铰接位，

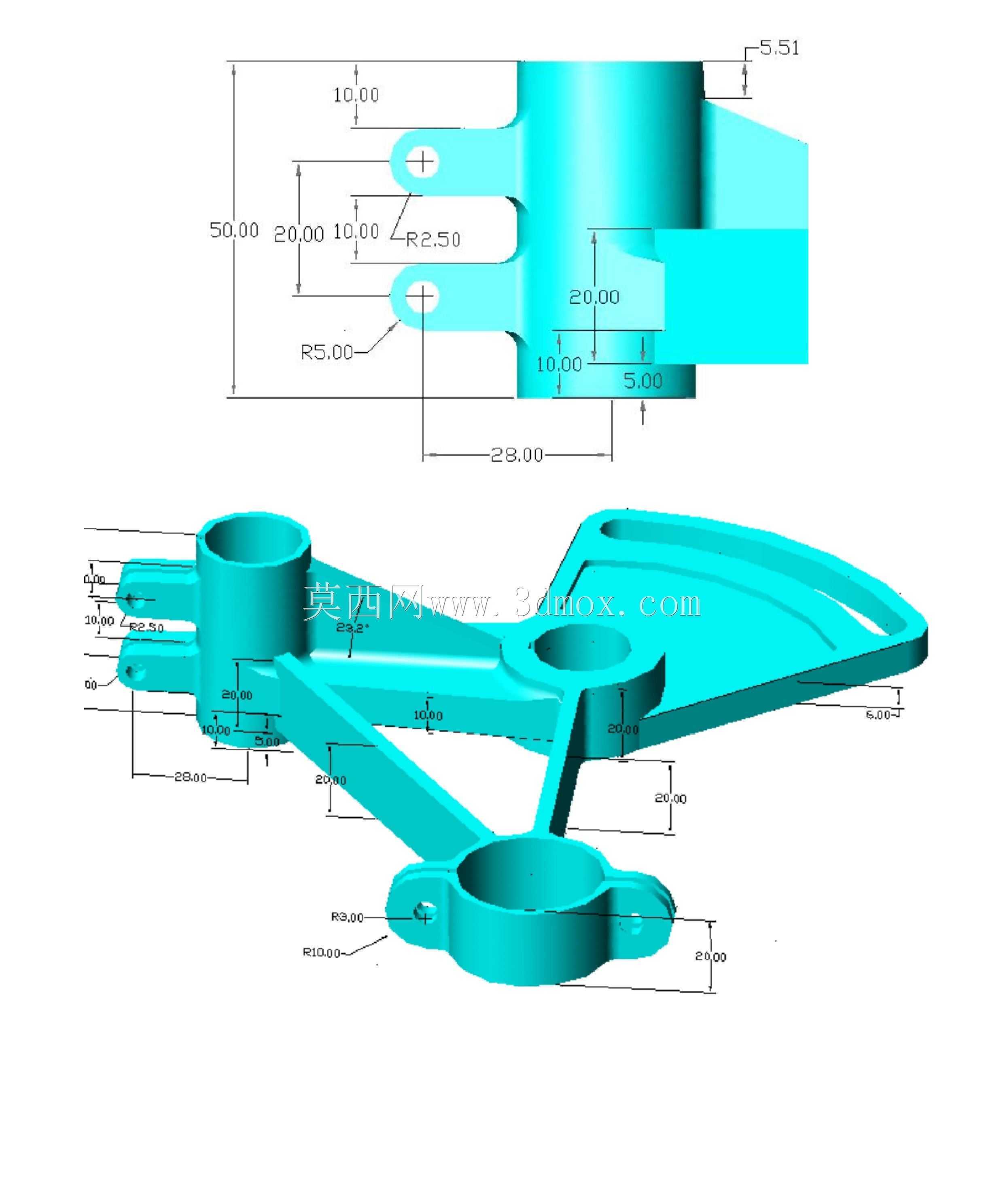

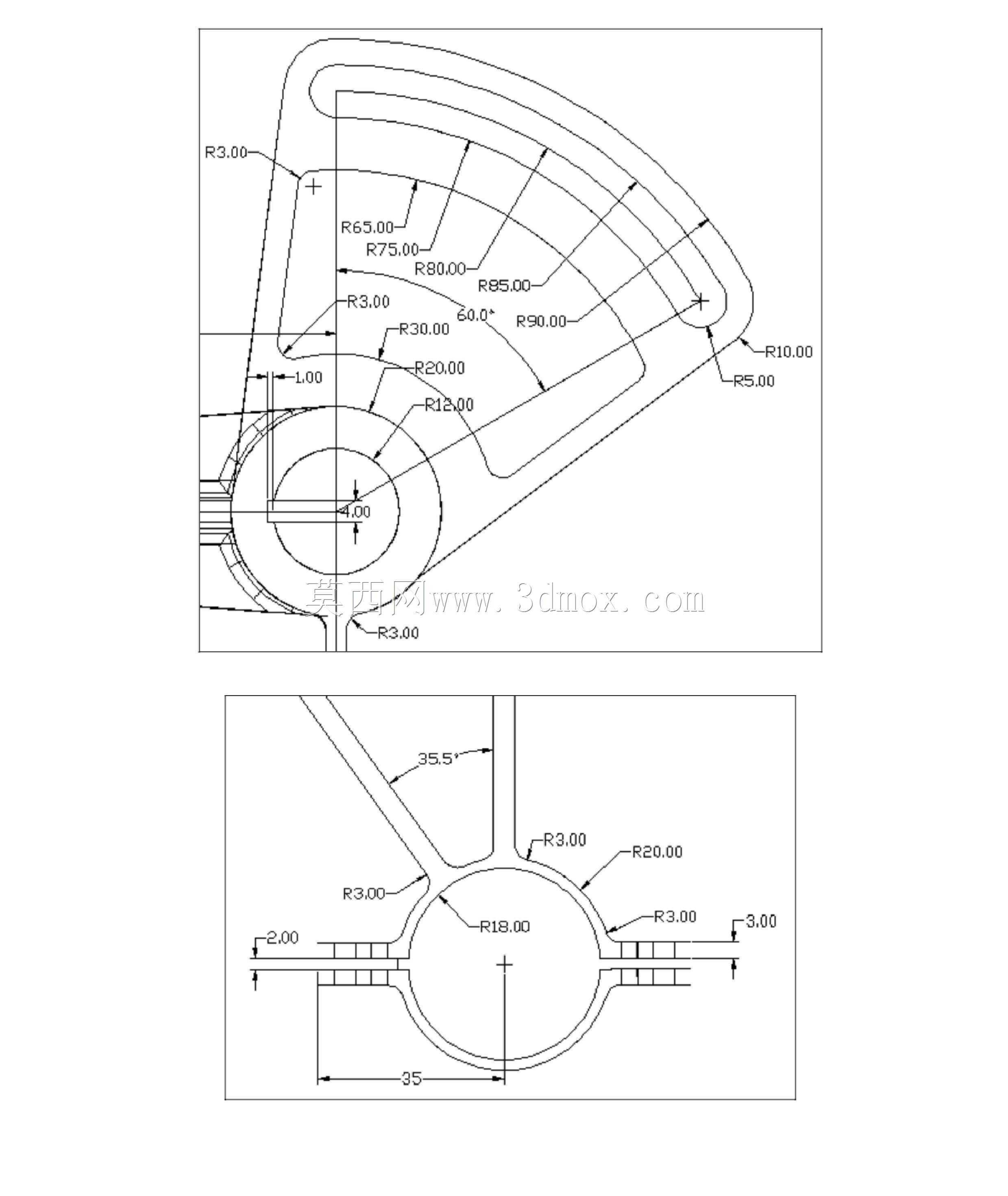

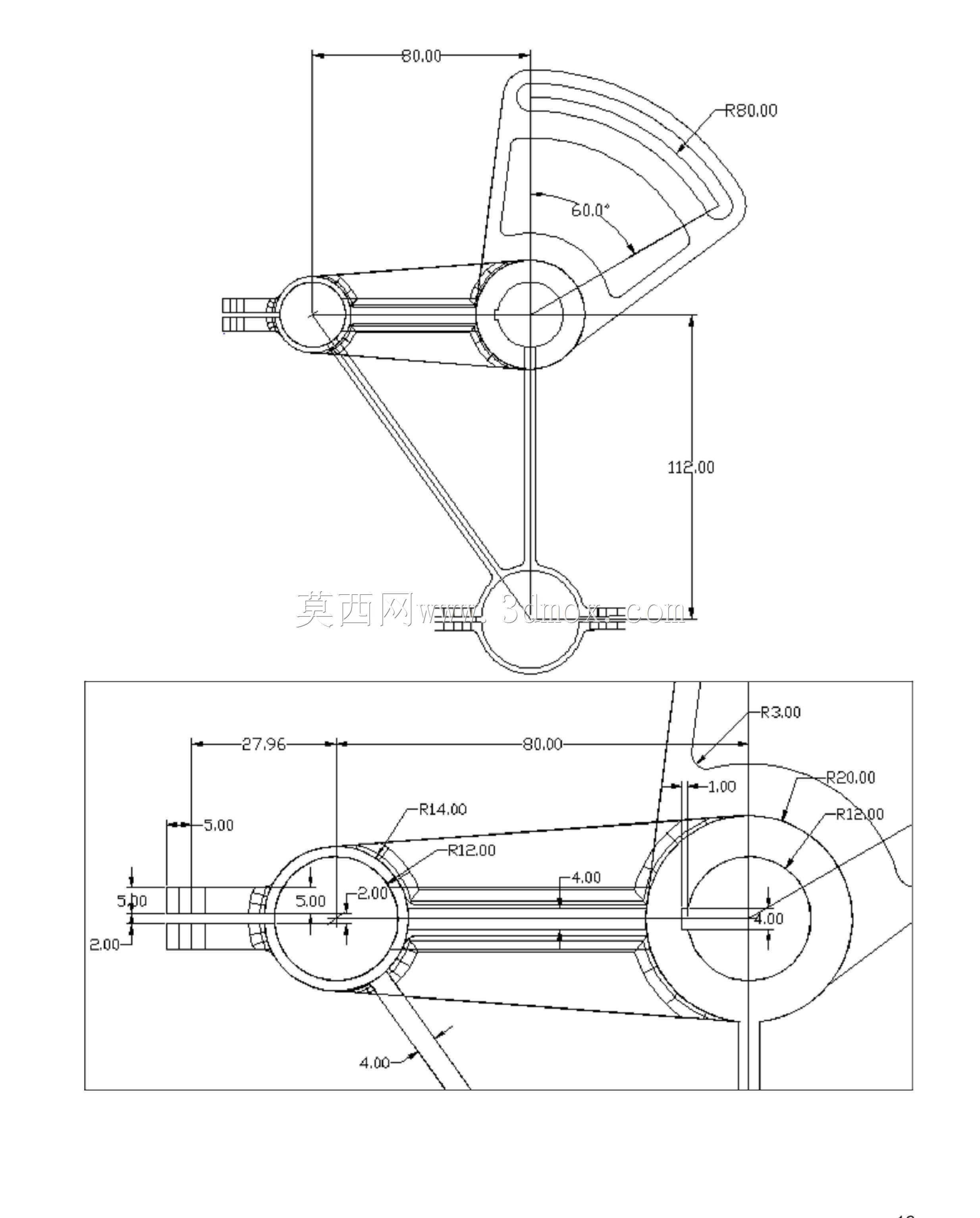

　　侧面的两个凸耳预留了锁止螺丝的安装孔，可根据实际工况调整铰接件的初始安装角度，适配不同行程的动作需求；侧边的扇形带镂空手柄结构，一方面是作为手动操作的施力部位，镂空设计既可以减轻构件整体重量，减少动作时的惯性冲击，另一方面扇形边缘的弧形轮廓是和设备上的限位挡块配合的行程限位面，能精准控制构件的转动角度范围，不需要额外加装行程限位块，简化整体机构的零件数量。设计这类构件的时候，首先要确定三个铰接点的中心距尺寸，这三个尺寸直接决定了联动机构的传动比和动作行程，需要匹配所连接部件的运动轨迹要求，避免出现动作干涉或者行程不足的问题；主体的连接筋板采用等壁厚设计，壁厚取值一般根据构件的整体尺寸取3-5mm，

　　筋板和各个圆柱凸台的连接处都做了R2-R3的圆角过渡，避免应力集中导致的疲劳断裂，毕竟这类构件大多是做往复摆动动作，长期受交变载荷，应力集中部位很容易出现裂纹。安装边界方面，构件转动时的最大外轮廓是侧边扇形结构的扫掠范围，设计安装位时需要在扇形结构的运动路径上预留至少2mm的安全间隙，避免和周边的固定部件发生刮擦；三个铰接端的接口尺寸都采用了通用的标准孔径，可直接适配市面上常用的圆柱销、带肩转轴等标准件，不需要额外定制非标连接件，降低后续的装配和维护成本。从受力角度分析，三角结构的力传递路径更短，操作时施加在扇形手柄上的力，会通过两条斜向筋板直接传递到上下两个铰接端，相比单臂悬臂结构，力的损耗更小，操作手感更轻便，

　　同时筋板的布局刚好沿着受力方向布置，能最大化利用材料的强度性能，在满足结构强度要求的前提下尽可能减少材料用量，降低零件的制造成本。这类构件如果采用注塑工艺加工，需要在筋板背面设计均匀的拔模斜度，拔模角度取1-1.5度即可，各个孔位的脱模方向要保持一致，减少模具的抽芯结构，降低模具加工成本；如果采用金属3D打印或者机加工方式制作，要注意各个铰接孔的同轴度要求，上下两个铰接孔的轴线平行度公差要控制在0.05mm以内，避免装配后出现转动卡滞的问题。实际应用中，这类构件还可以根据具体的工况需求，在筋板上预留传感器安装位，用来检测构件的转动位置，实现机构的自动化控制，不需要对原有结构做大幅修改，拓展性较强。
