低平板双曲柄升降结构鲶鱼拖车设计

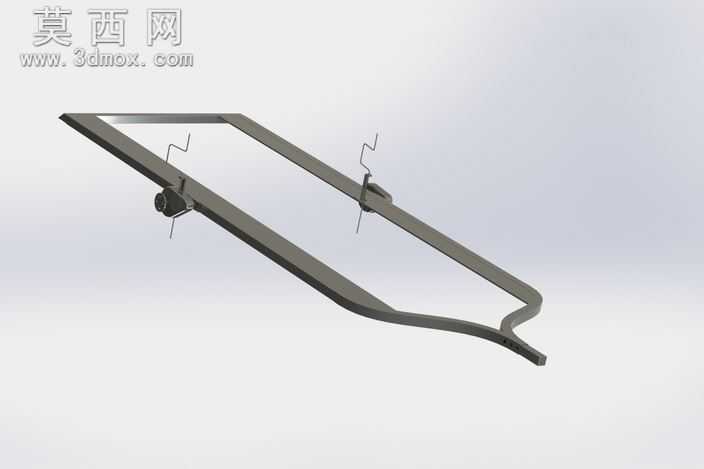

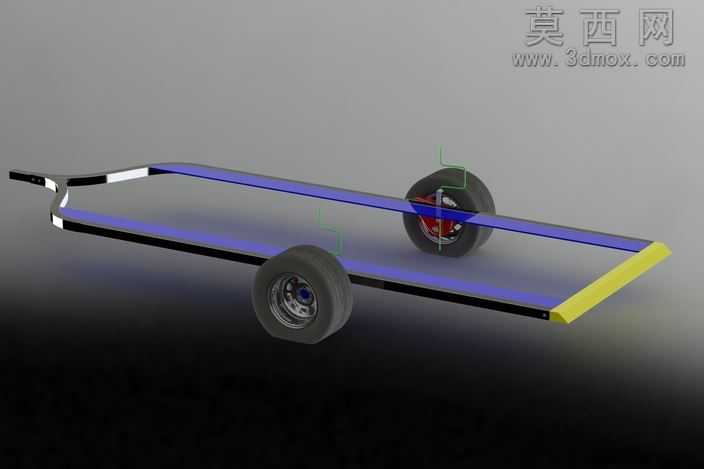

本作品为概念型低平板拖运拖车三维设计，整体建模过程依托三维参数化设计软件完成，从核心功能结构出发逐步搭建整体装配体系，完整还原了设计阶段的创意构想。建模阶段首先完成双曲柄核心传动结构的参数化绘制，精准定义两个曲柄的转动配合关系、摆臂悬架构件的铰接点位与活动行程，确保升降动作的运动逻辑符合机械传动原理；随后完成承载平板主体的建模，平板采用长条形低趴布局，主体承载面赋予半透明蓝色哑光材质，模拟高强度复合承载面板的视觉质感，平板侧边的金属框架赋予银灰色磨砂金属材质，还原高强度合金型材的表面肌理，平板前端设置弯折牵引连接结构，赋予亮面镀铬金属材质，突出牵引部位的结构强度特征，平板尾端设置黄色防撞导向端盖，赋予高可见度的亮面工程塑料材质，提升使用场景下的安全辨识度。行走机构部分单独完成轮胎、轮毂、轮轴的分件建模，轮胎赋予黑色橡胶材质并添加细微胎面纹理，轮毂赋予银灰色金属烤漆材质，轮轴连接部位添加红色制动组件细节，赋予暗红色金属材质还原制动部件的外观特征，两个车轮按照承载受力点位布置在平板下方，与曲柄升降结构形成联动配合。渲染阶段采用影棚级柔光布光，在深灰色渐变背景下突出模型整体轮廓，通过光影层次区分不同构件的材质差异，金属构件的反光、橡胶部件的漫反射、塑料端盖的亮面反光均做了针对性参数调整，让整体渲染效果清晰展现结构细节。该设计的核心思路为双曲柄驱动的升降功能，摆动臂架可将承载平板的乘坐高度下调至贴近地面的位置，同时保持与牵引车辆的连接稳定性，当车辆处于曲轴锁止状态时，可通过反向转动曲柄实现平板抬升，让拖车底面具备通行适配能力；结构上在拖车后方设置螺栓铰接与钉栓栏轨的快拆结构，可实现拖车的快速拆解收纳，减小存储占用空间，整体结构设计兼顾功能实用性与收纳便捷性，虽为快速概念设计，但核心受力结构经过合理性推演，具备后续优化落地的结构基础。
