多通路斜向汇流瓣膜式流体换向管件结构

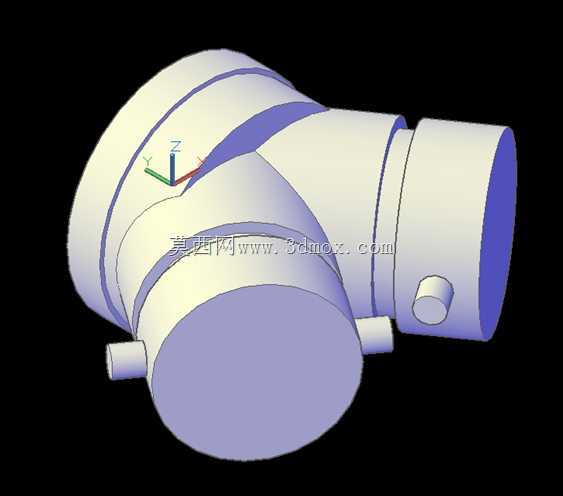

　　这款瓣膜结构的流体换向管件，主要应用在多支路流体管路的汇流、换向场景中，常见于化工流体输送、民用给排水支路、小型液压系统的回路整合环节，区别于常规的直角三通、直通管路，它采用非对称的斜向通路布局，能够在有限的安装空间内完成三个方向管路的对接，减少管路弯折带来的流阻损失。从结构设计逻辑来看，主体采用一体铸造成型的壳体基础，三个通路的接口端都预留了标准的圆柱对接段，接口外侧的小凸柱是定位销结构，安装时可以和对接管路的法兰或者快接接头的定位槽配合，避免管路对接后出现周向转动，保证密封面的贴合精度。内部的瓣膜是核心的功能部件，采用弹性耐腐材质制作，平时在管路压力平衡状态下会贴合在内部的分流棱上，将不同通路的流体隔开，

　　当某一通路的压力出现波动时，瓣膜会在压差作用下产生小幅形变，自动调整通路的通断状态，不需要额外配置执行机构就能实现单向止回、压差自适应的通断控制，这种设计特别适合用在没有主动控制需求、依靠管路自身压差完成流向切换的支路系统里，能省去额外加装止回阀、换向阀的成本，也减少了管路的连接节点，降低泄漏风险。从安装边界来看，三个通路的轴线夹角经过反复校核，其中两个通路呈近似Y型的斜向布局，第三个通路和其中一个通路保持同轴方向，整体的外轮廓没有突出的尖锐结构，安装时需要预留的操作空间比同通径的组合阀组小30%左右，接口的对接尺寸匹配常规的低压管路通径标准，壳体的壁厚按照1.6倍公称压力的耐压要求设计，能够承受常规低压流体输送的压力冲击，

　　不会出现壳体变形的问题。在建模过程中，首先确定三个通路的轴线交点位置，以交点为基准绘制各段管路的外轮廓和内流道曲面，特别注意内流道的过渡位置全部采用圆角顺滑处理，避免出现直角台阶造成的流道紊流，减少流体在管件内部的压力损失；瓣膜的安装位置预留了环形的卡槽，装配时瓣膜的边缘可以嵌入卡槽内完成固定，不需要额外的紧固件压合，简化了装配流程，也避免了紧固件突出流道影响流体流动。外侧的定位小凸柱和壳体是一体结构，建模时保证凸柱的轴线和对应接口的轴线平行，凸柱的直径和伸出长度按照常规快接接头的定位孔尺寸匹配，安装时不需要额外做定位调整，就能快速完成对接。整个结构没有复杂的活动装配部件，除了瓣膜之外其余部分都是刚性一体结构，

　　长期使用过程中不会出现部件卡滞、磨损失效的问题，维护时只需要定期检查瓣膜的老化情况，更换时拆开一端的接口就能取出瓣膜，不需要将整个管件从管路上完全拆除，维护操作十分便捷。针对不同的使用场景，壳体的材质可以根据输送流体的特性选择铸铁、不锈钢或者工程塑料，瓣膜则对应选配耐油、耐酸碱或者食品级的弹性材质，不需要改动整体的结构尺寸就能适配不同的工况需求，这种模块化的设计思路也让这款管件的适配范围更广，不需要针对每个场景重新开模或者调整结构，能够有效降低生产和选型的成本。在流道设计上，特意将瓣膜的开启角度控制在30度以内，当瓣膜完全开启时，不会遮挡流道的有效通径，保证流体通过时的流量不会因为瓣膜的存在出现明显衰减，经过流道仿真校核，在额定流量下，这款管件的流阻系数比同通径的加装外置止回阀的三通管件低40%左右，能够有效降低管路输送过程中的动力损耗，对于长距离输送的管路系统来说，长期运行的能耗优势十分明显。
