法兰连接气动薄膜调节阀结构设计

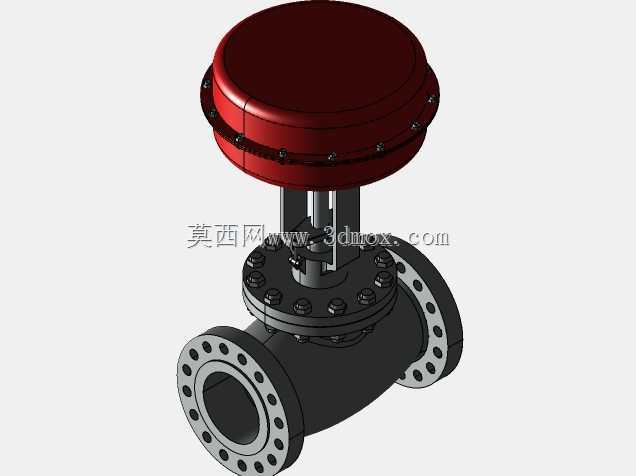

　　这款气动薄膜调节阀的三维结构，完整还原了工业现场常用的直通式调节阀体的全部细节，建模过程中完全参照实际工业管线的安装需求搭建，没有做任何简化处理，能直接用于管线布局校核、阀组安装模拟、运维培训演示等场景。在石化、煤化工、精细化工、市政供热、大型中央空调水系统等场景中，这类阀门是工艺管线流量调节的核心执行部件，不像开关类阀门只负责通断，它需要根据控制系统给出的信号，精准调整阀芯的开度，把管线内的流体流量、压力、液位等参数稳定在工艺要求的区间内，比如在化工精馏塔的进料管线上，它要配合流量传感器实时调整进料量，避免进料波动影响塔内的气液平衡；在城市供热的二次网管线上，它要根据室外温度调整热水流量，保证末端用户的室温稳定。

　　从结构设计逻辑来看，整个模型分为上部的气动薄膜执行机构、中部的阀盖连接段、下部的直通式阀体三个核心部分，三个部分的连接位置都做了符合工程实际的密封结构设计。上部的薄膜执行机构采用多螺栓紧固的膜头结构，膜片被上下膜盖压紧密封，内部的弹簧组件完全按照正装气开阀的结构布置，当控制气压输入膜室时，气压推动膜片压缩弹簧，带动阀杆向下动作，失气时弹簧自动复位推动阀杆回位，这种结构的可靠性经过了几十年工业现场的验证，故障点少，维护成本低。中部的阀盖段采用带散热鳍片的加长结构，这种设计不是多余的造型，而是为了应对高温流体工况，当管线内流过200℃以上的蒸汽或导热油时，加长阀盖加散热鳍片能把阀杆处的温度降到填料密封的耐受范围内，避免填料过早老化泄漏；阀杆和阀盖之间的填料函位置，模型里还原了填料压盖、压紧螺栓的细节，实际装配时这里会填充柔性石墨或聚四氟乙烯填料，通过压盖螺栓的预紧力抱紧阀杆，实现阀杆上下动作时的动密封。下部的阀体采用直通式流道设计，两端的法兰连接面完全符合Class600压力等级的法兰标准，法兰上的螺栓孔数量、孔径、节圆直径都严格匹配对应管径的法兰尺寸，做管线布局设计时，直接把这个模型导入装配体，就能准确预留安装空间，不用再担心法兰对接不上、螺栓孔错位的问题；阀体内部的阀芯采用单座柱塞型结构，这种结构的密封性能好，调节精度高，适合压差不是特别大的工况，阀芯和阀座的配合面做了锥面密封设计，全关状态下的泄漏量能达到工业调节的要求。

　　做这个模型的建模过程中，特意把所有的安装边界尺寸都做了精准控制：阀门的总高度是从膜头顶部到阀体底部的垂直距离，这个尺寸决定了管线架空安装时需要预留的竖向空间，避免和管线支架、其他设备碰撞；两端法兰端面之间的结构长度，是管线配管时必须严格控制的尺寸，直接决定了管段的下料长度；法兰螺栓孔的分布角度，也和实际产品完全一致，现场安装时不用调整管线角度就能直接对接。另外，模型里所有的螺栓、螺母都做了实体建模，不是贴图或者简化的圆柱体，做施工模拟的时候，可以直接演示螺栓的穿入方向、紧固空间是否足够，比如膜头和阀盖连接的螺栓，要预留出扳手操作的空间，阀体法兰和管线法兰连接时，也要考虑螺栓紧固时有没有其他部件干涉，这些细节在实际工程中如果没考虑到，现场安装时就会出现装不上、要切割改造的问题。

　　从功能特性上来说，这种薄膜式调节阀的响应速度快，控制精度稳定，相比电动调节阀，它的结构更简单，不需要复杂的电控部件，在有防爆要求的化工厂区里使用更安全，不会出现电火花引发危险的问题；而且气动执行机构的输出力足够，能克服流体在阀芯前后产生的压差推力，保证阀位的稳定，不会出现开度波动的情况。模型里的流道部分也做了等比例还原，做流体仿真的时候，可以直接提取内部流道的模型，不用再重新建模，能节省大量的仿真前处理时间，仿真得到的流量系数、流阻特性也和实际阀门的参数一致，能为工艺选型提供准确的参考。在日常运维的场景中，这个模型也能用来做检修培训，比如拆解膜头更换膜片、更换阀杆填料、研磨阀芯阀座这些常规维护操作，都可以在三维模型里做拆解演示，让运维人员快速熟悉阀门的内部结构，不用等到现场拆阀门的时候才去熟悉结构，能大幅缩短检修时间，减少工艺停车的损失。
