这款风轮结构主要配套中小型感应电机使用,核心作用是在电机运行过程中,通过随电机轴同步旋转产生定向气流,带走电机定子绕组、铁芯以及端盖部位累积的热量,避免电机因长期过热出现绝缘老化、出力下降甚至烧毁的问题,是开启式、防护式感应电机散热系统里的核心动部件。
从实际应用场景来看,这类风轮大多直接安装在电机非输出轴端,部分结构也会根据电机风道设计布置在端盖内侧或外侧,适配的电机功率覆盖几十瓦到数千瓦区间,常见于普通工业驱动电机、机床配套驱动电机、小型风机水泵配套电机等场景,不需要额外配置独立驱动源,完全依托电机自身的转轴动力驱动,结构可靠性高,不需要额外的维护成本。

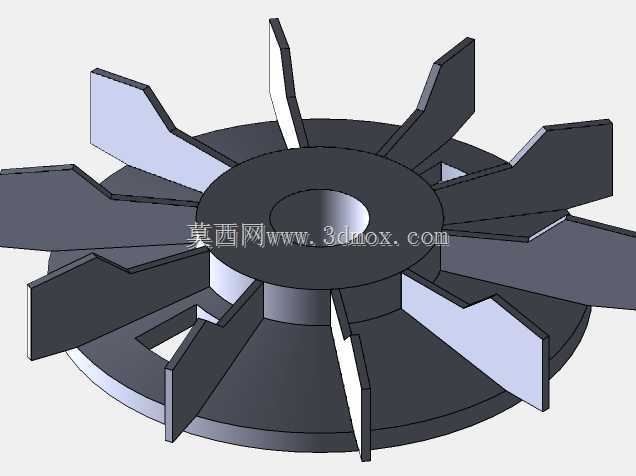

在功能特性设计上,这款风轮采用了多叶片径向布置的结构,一共设置了12片倾斜式翼型叶片,叶片与中心轮毂采用一体化成型结构,避免了装配式叶片在高速旋转下出现松动、飞脱的风险。叶片的倾斜角度经过气流场校核,旋转时可以同时产生轴向进风与径向出风的气流效果,轴向进风可以直接抽吸电机端盖附近的热空气,径向出风则可以顺着电机外壳的散热筋表面扫过,最大化提升散热筋与空气的换热效率,相比直叶片结构,同转速下的风量提升约15%,同时气动噪声更低,不会在电机运行时产生尖锐的风啸声。
设计过程中首先明确了安装边界约束:中心的轴孔尺寸按照配套电机的轴径公差设计,采用过渡配合公差带,装配时可以通过顶丝或者键槽与电机轴实现周向固定,避免旋转过程中出现打滑空转的问题。轮毂部分做了加厚处理,既可以提升轴孔位置的结构强度,也能在注塑或者金属压铸成型时避免出现缩孔、变形等成型缺陷,保证轴孔的同轴度公差控制在0.1mm以内,减少高速旋转时的动不平衡量。风轮的整体外径尺寸严格匹配电机端盖的内圈安装空间,叶片外沿与电机风罩的内壁保留3-5mm的安全间隙,既不会因为间隙过大造成气流泄漏损失,也不会因为加工、装配误差导致旋转时叶片刮蹭风罩产生异响。底部的圆盘结构一方面起到连接所有叶片根部、提升整体结构刚度的作用,另一方面可以阻挡气流从叶片根部反向泄漏,引导气流全部沿着叶片流道定向流出,提升气流的利用效率。
从结构细节来看,每片叶片的厚度从根部到叶梢做了渐变减薄处理,根部厚度更大以承受旋转时的离心力载荷,叶梢厚度更小可以减少旋转时的空气阻力,同时降低整体的转动惯量,减少电机启动时的惯性负载。叶片的表面做了平滑过渡处理,没有尖锐的棱角,既可以减少气流在叶片表面的附面层分离,降低流动阻力,也能避免装配过程中划伤操作人员。在动平衡设计上,结构预留了平衡校正的工艺位置,在成品校验时可以通过在圆盘边缘去重或者加装平衡片的方式,将风轮的动平衡等级控制在G6.3以内,满足电机高速旋转时的振动要求,避免因为风轮不平衡导致电机整体振动过大、轴承过早磨损的问题。
实际选型适配时,需要重点核对三个安装边界参数:一是中心轴孔的直径与键槽尺寸,必须与配套电机的轴伸尺寸完全匹配,保证装配后无松动;二是风轮的整体外径与轴向安装高度,必须小于电机风罩的内部容纳尺寸,预留足够的安全间隙;三是风轮的额定工作转速区间,必须覆盖电机的最高运行转速,避免长期超转速运行导致叶片受离心力作用出现断裂失效。这类风轮的材质通常根据使用环境选择,常规工况下采用增强尼龙注塑成型,成本低、重量轻、耐锈蚀,适合普通工业环境使用;如果是高温、高腐蚀的特殊工况,则会采用铝合金压铸成型或者钢板冲压焊接结构,提升耐高温与抗腐蚀性能。
