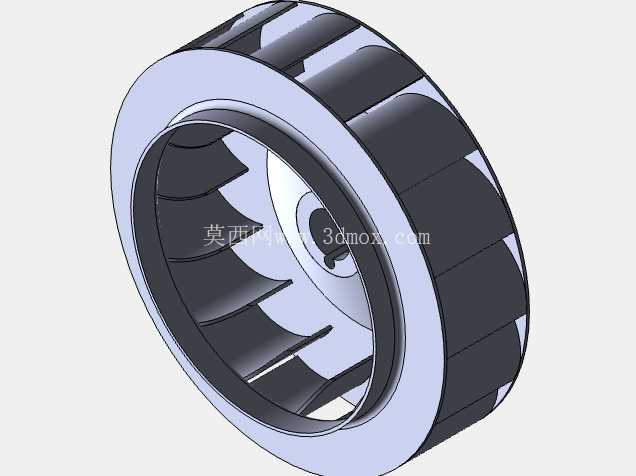

这款径向风轮是交流稳压设备散热通风系统的核心动部件,日常选型中常被用于柜体式电子电力设备的内部风道循环,也可适配小型新风模块、工业电子机柜的侧装散热位,区别于普通轴流扇的直吹送风逻辑,这类径向叶轮依靠离心效应将轴向进风转化为径向出风,能在有限安装空间内建立更高的风道静压,克服滤网、柜体内部元器件排布带来的风阻,避免设备内部出现散热死角。
从结构设计逻辑来看,这款风轮采用前倾式多翼叶片布局,叶片沿轮周均匀排布,进风侧设置平滑的导流弧边,能减少气流进入叶道时的紊流损失,降低运转时的气动噪声;轮体采用前后双环箍结构固定叶片两端,既保证了高速运转时的叶片结构刚度,避免长期运转出现叶片形变偏移,也能约束叶道内的气流走向,减少气流从叶片侧边溢散带来的效率损失。轮毂位置设置了与电机轴匹配的定位安装位,预留了标准的轴孔配合公差,安装时可直接适配常规小型单相异步电机的输出轴,不需要额外定制转接结构,能缩短设备组装时的适配周期。
实际选型匹配时需要注意,这类风轮的安装边界要预留足够的径向出风空间,风轮外圈与风道蜗壳的间隙要控制在合理范围,间隙过大会导致气流回流降低送风效率,间隙过小则容易出现运转擦碰的风险;轴向方向要保证进风侧没有遮挡,预留至少等同于轮毂直径的进风净空,避免进风不畅导致负载异常升高。风轮的叶片曲面经过弧度优化,在额定转速下可以输出平稳的径向气流,不会出现明显的气流脉冲,适配对振动敏感的电子电力设备场景,避免长期振动影响周边元器件的接线稳定性。
在结构建模过程中,这类叶轮需要重点校验叶片的排布角度与轮体的动平衡余量,每片叶片的安装角度偏差需要控制在极小的公差范围内,否则高速运转时会产生明显的偏心振动,不仅会带来额外的运转噪声,还会加速配套电机的轴承磨损,缩短整个散热模组的使用寿命。轮体的材质选型通常适配阻燃ABS或者镀锌钢板,不同材质对应不同的使用场景:塑料材质的风轮重量轻、动平衡易调校、运转噪声更低,适合室内电子设备的散热场景;金属材质的风轮耐温性更好、结构强度更高,可适配更高转速或者高温工况下的通风需求。
不同于普通家用风扇的开放式结构,这款径向风轮需要配合对应的蜗壳风道使用才能发挥最优性能,设计风道时要顺着叶片的出风方向设置平滑的导流出风口,避免出现直角弯折的风道结构,减少风路中的局部阻力损失。在交流稳压设备这类产品中,这类风轮通常安装在设备柜体的侧部或者顶部,进风侧对应设备内部的发热元器件区域,运转时将元器件散发的热量通过径向出风排出柜体,在柜体内部形成稳定的负压环境,引导外部冷空气从柜体下部的进风格栅进入,形成完整的散热循环通路,保证设备在长时间负载运行时内部温度维持在元器件允许的工作范围内。
建模时还需要注意轮毂位置的防呆设计,轴孔处可设置对应的平位或者键槽结构,避免安装时出现风轮与电机轴的相对滑动,保证动力传输的稳定性;前后环箍的厚度要根据风轮的整体直径做匹配,直径偏大的风轮需要适当增加环箍厚度,提升整体结构的抗形变能力,避免长期高速运转下环箍出现开裂变形。叶片与环箍的连接位置做了圆弧过渡处理,减少应力集中点,提升结构的抗疲劳强度,适配长时间连续运转的工业使用场景。
