养蜂场用智能蜂箱监测控制盒结构设计

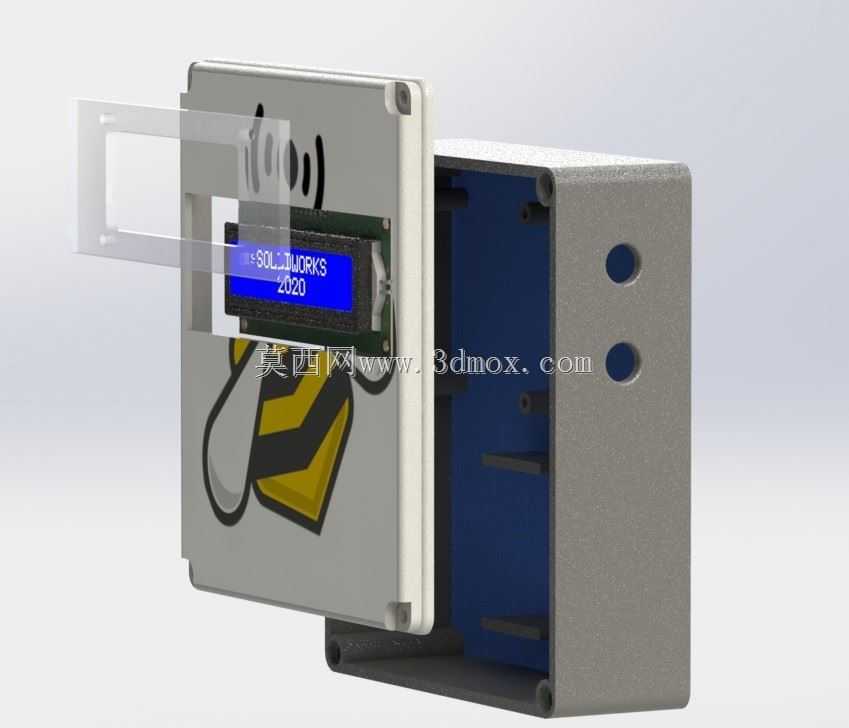

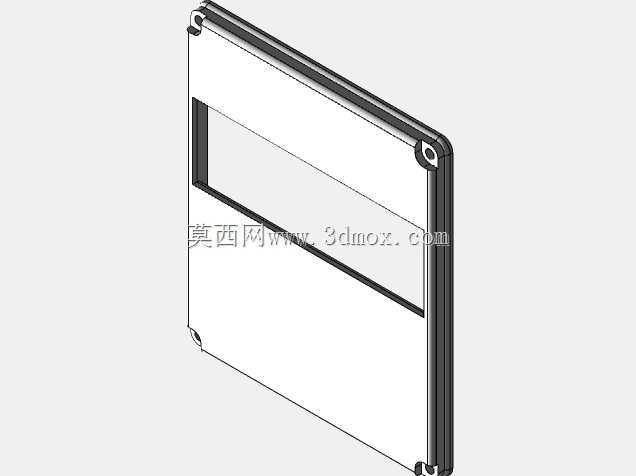

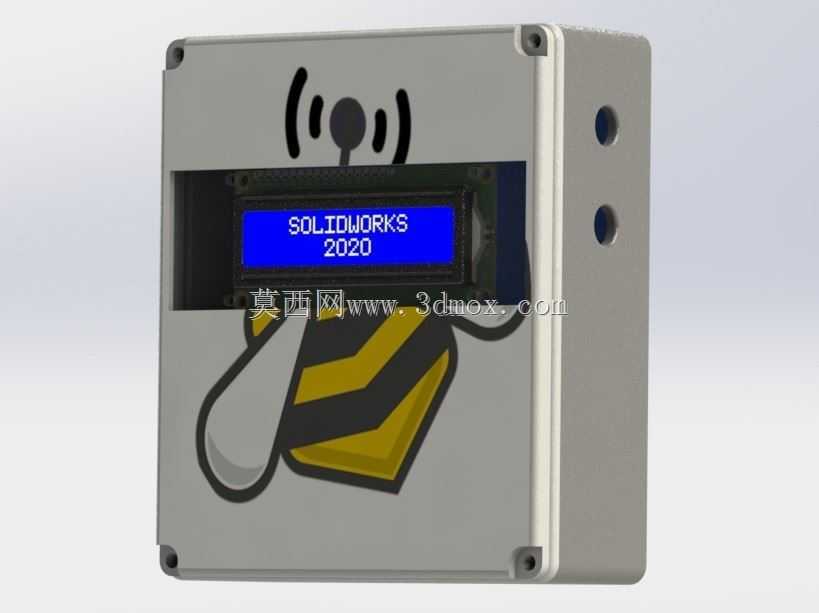

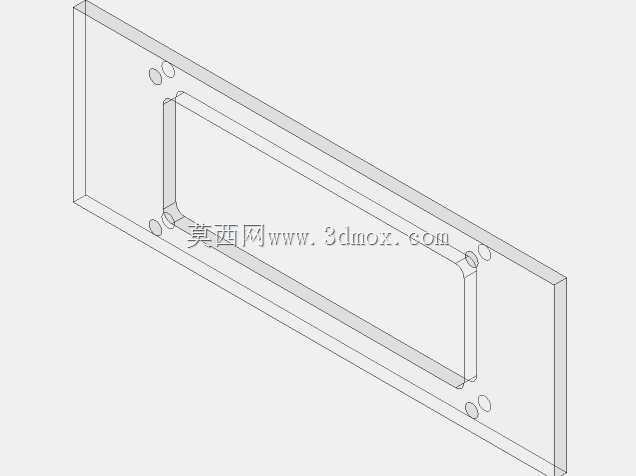

　　这款智能蜂箱配套的控制盒结构，主要面向规模化养蜂场的蜂群状态在线监测场景使用，替代传统人工逐箱开箱检查的作业模式，可直接固定在标准蜂箱侧壁位置，作为整套蜂群智能监测系统的硬件承载壳体使用。从结构设计逻辑来看，壳体采用方形铸铝拼接结构，边缘做了等距的沉头安装孔位，四个角位的固定孔预留了足够的螺丝沉头深度，安装时可直接通过自攻螺丝或者抽芯铆钉固定在蜂箱木质侧壁上，安装面做了0.5mm的内凹止口，贴合蜂箱壁时可预留密封胶条的安装空间，避免户外雨天渗水进入壳体内部损伤电路。壳体正面预留了标准LCD显示屏的开窗位置，开窗边缘做了2mm的凸台，可直接卡装透明亚克力防护板，防护板与壳体之间可填充薄型密封泡棉，既不影响显示屏读数，

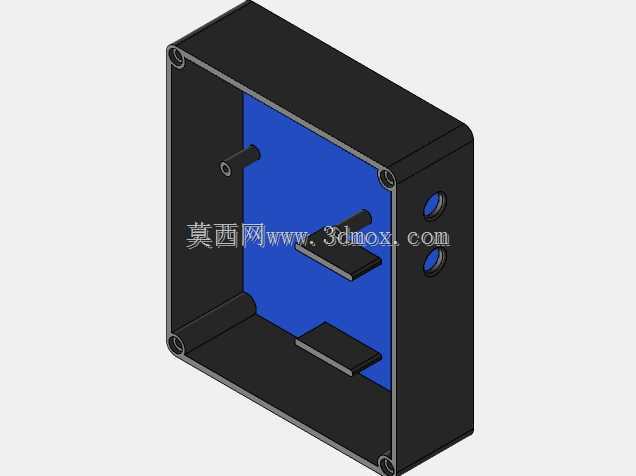

　　也能阻挡蜂场环境中的花粉、灰尘、露水进入屏体区域。显示屏下方的壳体表面做了图案丝印的平整区域，无需额外做表面处理即可直接印刷标识图案，壳体侧面预留了两个圆形的航插开孔，开孔位置距离壳体边缘15mm，可安装M12规格的防水航空插头，分别对应温湿度传感器、重量传感器的接线通道，航插与壳体之间通过橡胶密封圈实现IP65级的防水防护，适配蜂场露天放置的复杂使用环境。内部结构上，壳体的内腔深度预留了35mm的安装空间，可容纳主控电路板、锂电池模块、无线通讯模组三类核心部件，内腔侧壁做了四个高度为5mm的铜柱安装位，电路板可直接通过M3螺丝固定在铜柱上，电池仓位置做了独立的挡筋分隔，避免电池在运输或者使用过程中移位磕碰电路板元件，

　　无线通讯模组的天线位置对应壳体上部的信号标识区域，该区域壳体壁厚做了减薄处理，减少金属壳体对无线信号的屏蔽影响，保障蜂场范围内的信号传输稳定性。从安装边界来看，整个壳体的外形尺寸控制在150mm120mm60mm范围内，不会过度突出蜂箱侧壁，避免养蜂作业过程中搬运蜂箱时发生磕碰，壳体的边角做了R3的圆角处理，没有尖锐的棱角外露，减少作业过程中剐蹭伤人的风险。结构设计过程中充分考虑了蜂场的实际使用环境，整体壳体没有多余的外露缝隙，所有拼接位置都预留了密封胶条的安装槽，可适应-20℃到60℃的户外环境温度变化，不会因为昼夜温差或者季节变化出现壳体变形、密封失效的问题。不同于普通的通用防水接线盒，

　　这款结构专门针对智能养蜂的使用场景做了定制化的开孔和内部布局，不需要使用者二次开孔加工，拿到壳体后可直接装配对应的电路板和传感器组件，大幅缩短智能蜂箱的组装工时，同时标准化的安装孔位可适配目前市面上主流的标准朗氏蜂箱、中蜂蜂箱的侧壁安装尺寸，不需要对原有蜂箱做额外的改造即可直接加装，适合规模化养蜂场的批量升级改造使用。壳体的表面采用喷塑处理，可抵御蜂场环境中的蜂胶、蜂蜡、酸性物质的腐蚀，长期使用不会出现表层脱落、生锈的问题，日常清洁只需要用湿抹布擦拭即可去除表面的污渍，维护难度极低。
