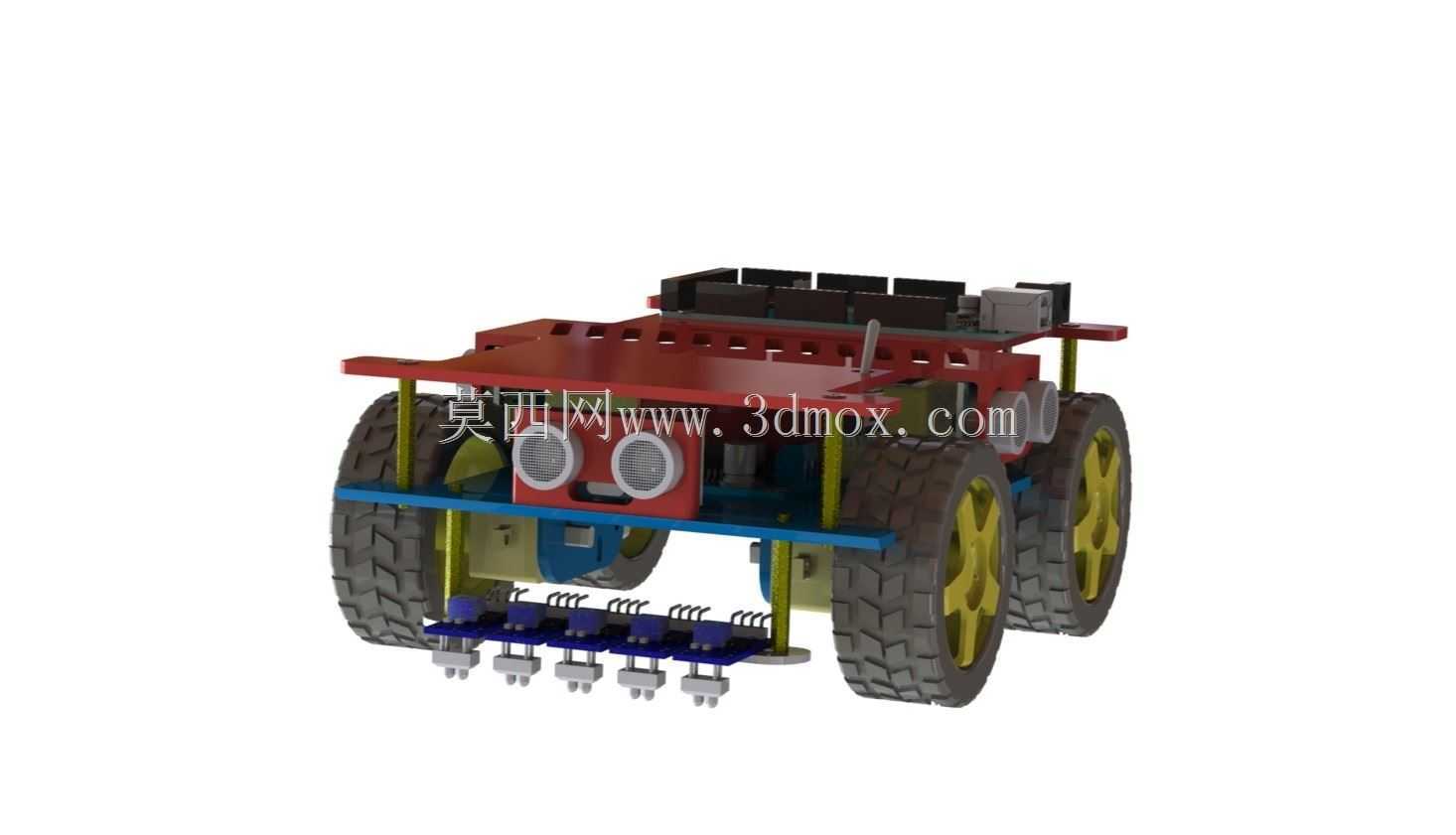

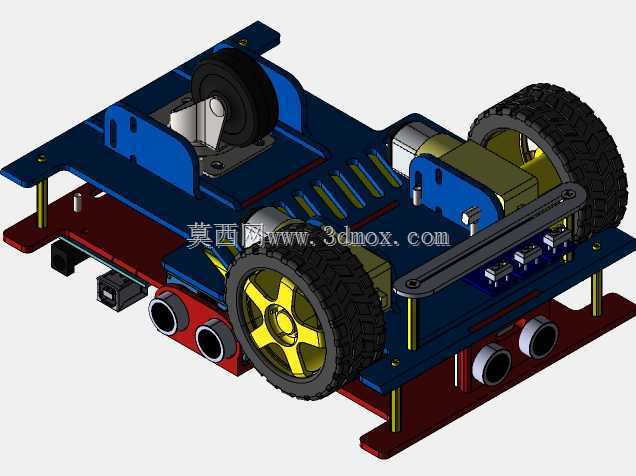

参赛用四轮自主移动拾取机器人结构

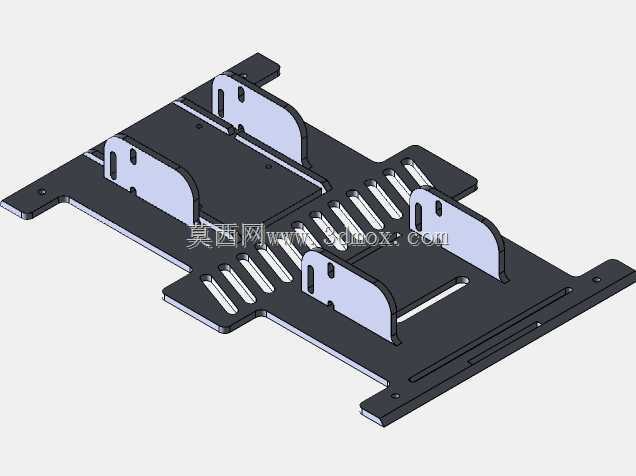

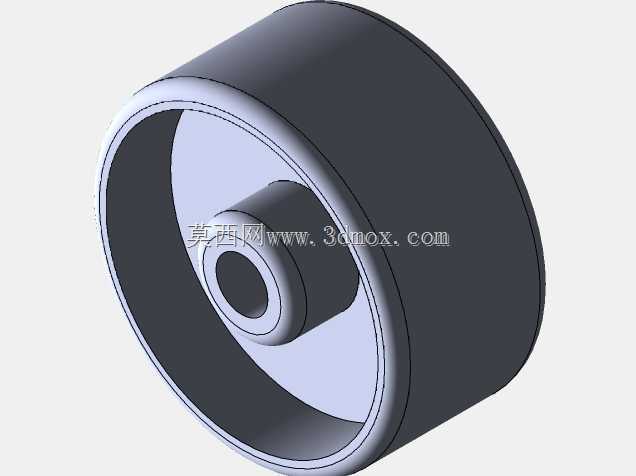

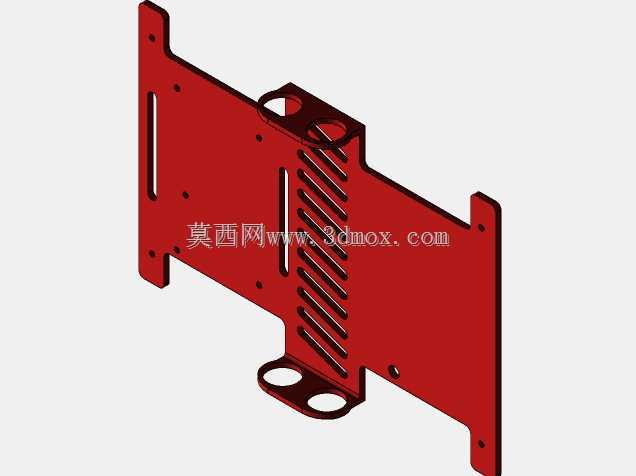

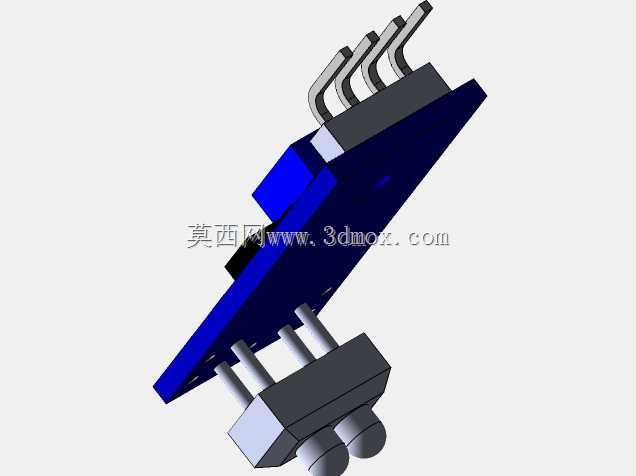

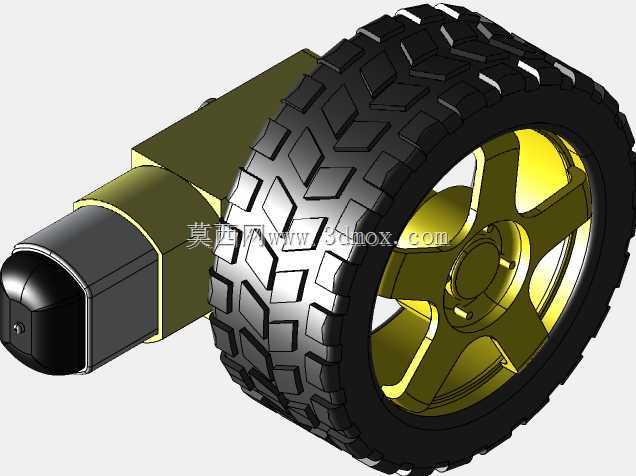

　　这款四轮驱动的自主移动装置，核心面向室内小型竞技类机器人赛事场景设计，整体采用分层叠装的铝型材立柱支撑结构，上下层板预留了通用安装孔位，可兼容主流的控制板、驱动模块、传感组件的安装固定，无需额外打孔改制。行走部分采用大颗粒越野纹路橡胶轮胎，搭配黄色轮毂的直连驱动轮组，四轮独立动力输出的布局能提供足够的抓地力，在平整PVC赛场地面、轻度起伏的模拟障碍路面都能稳定行进，不会出现单侧打滑偏移的问题，轮组与层板之间预留了足够的走线空间，驱动电机的接线可沿支撑立柱内侧排布，避免运动过程中线路剐蹭轮体造成磨损。前端搭载的多组灰度与红外传感阵列，可实时识别行进路径上的障碍物边界，配合控制程序实现自主避障绕行，

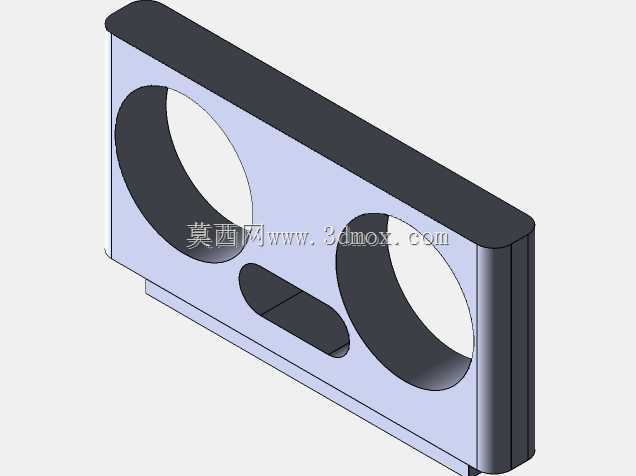

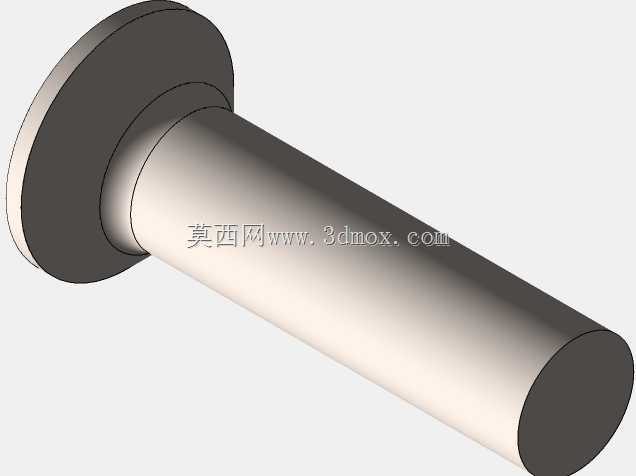

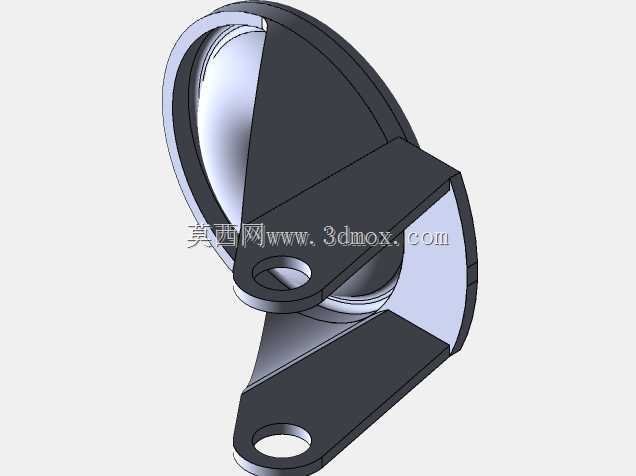

　　不需要人工遥控干预就能完成预设路径的巡航。前部下方设置的多通道拾取执行端，可针对特定规格的彩色球体完成夹取、抬升、存放的连贯动作，执行端的安装座采用可调位设计，可根据拾取目标的尺寸微调夹爪的开合行程与离地高度，适配不同赛事的道具规格。整体结构的安装边界控制在小型桌面级设备范畴，长宽尺寸适配常规赛事的出发区限位要求，高度方向预留了上层传感器的安装空间，不会出现超规无法参赛的问题。设计过程中优先采用3D打印工艺制作非承力的结构件，比如前端的传感安装支架、夹爪连接件，这类部件不需要承受大载荷，采用打印件可快速迭代修改结构，缩短调试周期，承力的层板采用硬质板材加工，支撑立柱采用标准铜柱或铝柱，兼顾整体重量与结构强度，

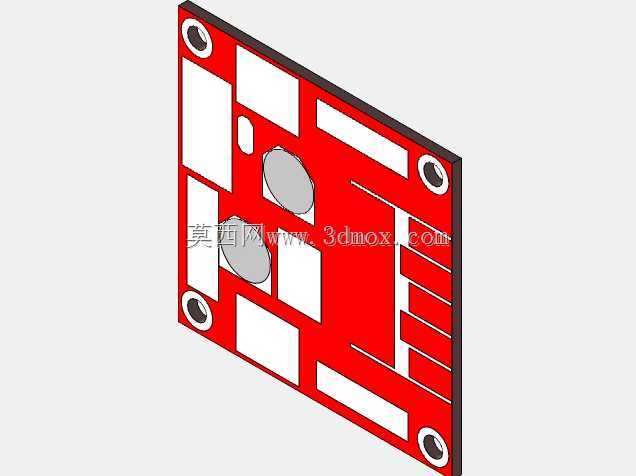

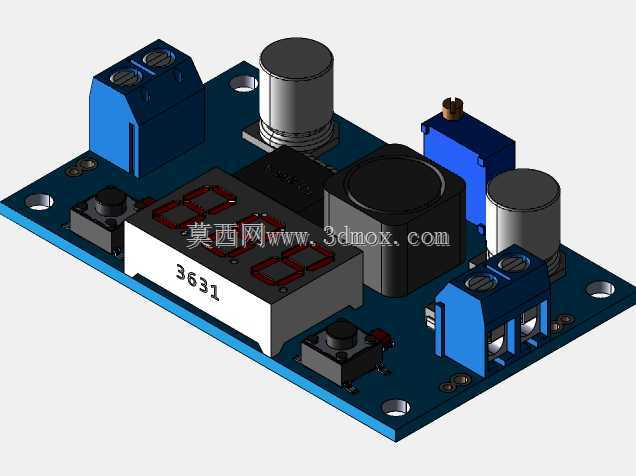

　　避免行进过程中结构晃动影响传感精度。轮组的悬挂部分采用简易的弹性支撑结构，可抵消路面微小起伏带来的震动，保证前端传感组件的检测稳定性，不会因为车体颠簸出现检测数据跳变导致避障失效。电源模块布置在下层板的中心位置，降低整车重心，提升高速行进、转向过程中的稳定性，避免急转时出现侧翻问题。控制模块布置在上层板的靠前位置，方便调试时插拔接线，也能缩短与前端传感器的接线长度，减少信号干扰。
