小型竞技赛事用全向轮足球机器人结构

　　这款全向移动机器人的核心应用场景聚焦于小型机器人足球竞技赛事，同时可作为ROS环境下移动机器人算法验证的实体载体，适配高校机器人实验室、青少年科创竞赛备赛、移动机器人导航算法迭代等实际使用需求。从实际用途来看，该机器人可完成全向平移、原地自旋、任意方向连续变向移动等动作，能够在狭小的竞技场地内完成带球突破、防守卡位、路径快速切换等竞技动作，相较于差速驱动的轮式机器人，其运动灵活性更适配足球赛事中频繁变向、小范围机动的场景需求。

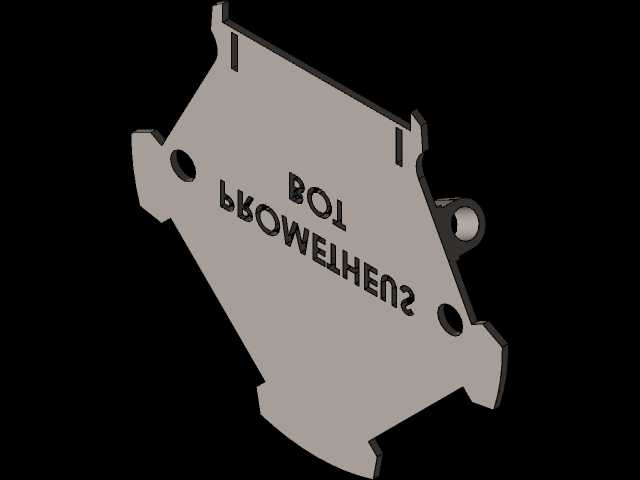

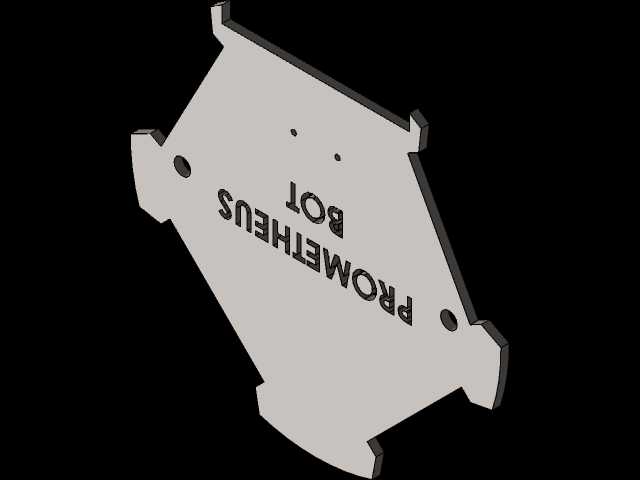

　　在功能特性层面，该机器人采用四轮全向轮布局，每个轮组独立驱动，可通过四个轮子的转速差与转向配合，实现平面内三个自由度的独立运动控制，无需提前转向即可完成横向、斜向的位移动作，大幅缩短了竞技场景下的动作响应时间。上层搭载的视觉传感模块可实时采集场地画面，为目标识别、路径规划提供视觉输入，底盘预留的电气安装空间可容纳主控板、驱动板、电池模块与通信模块，满足整机独立运行的硬件搭载需求。底盘上层盖板做了轻量化镂空处理，在保证结构强度的前提下降低整机自重，减少驱动轮的负载压力，提升加速与制动的响应速度。

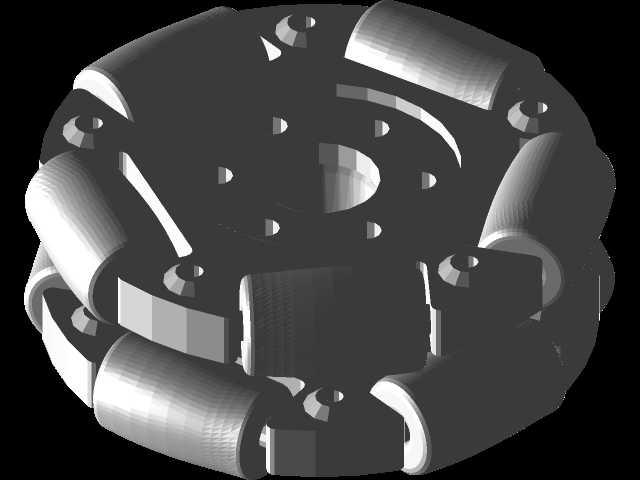

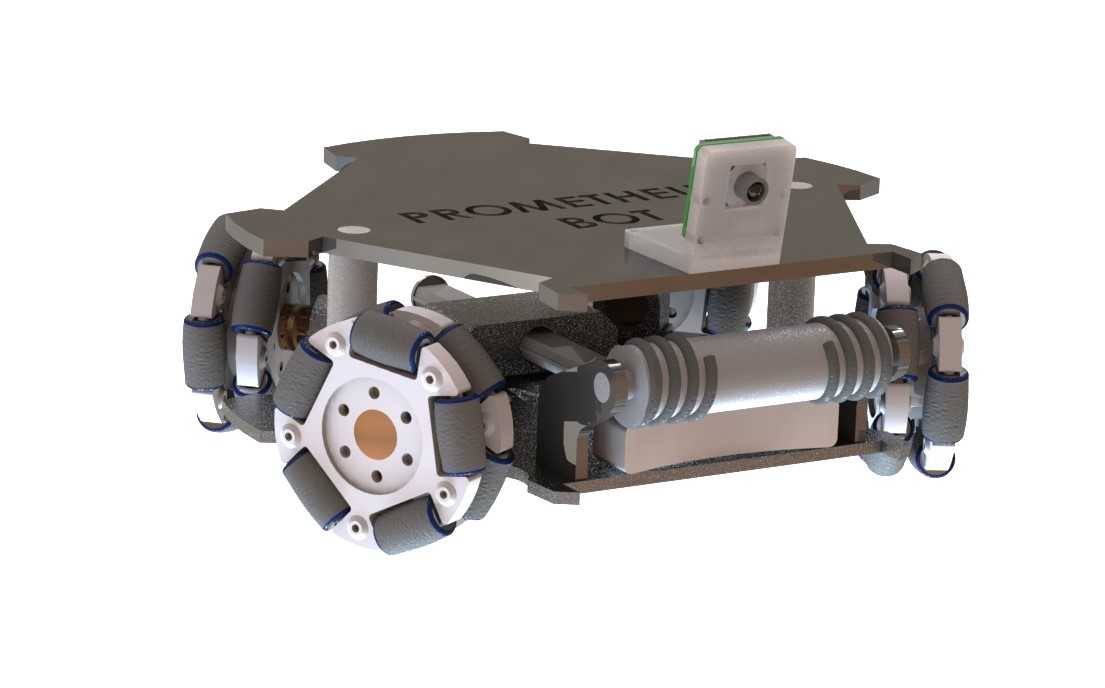

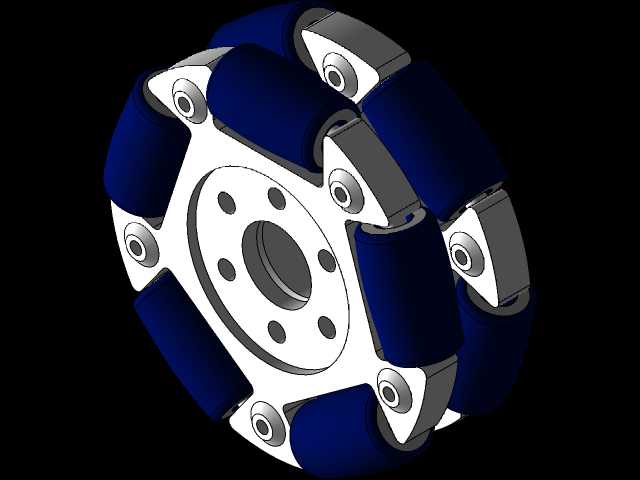

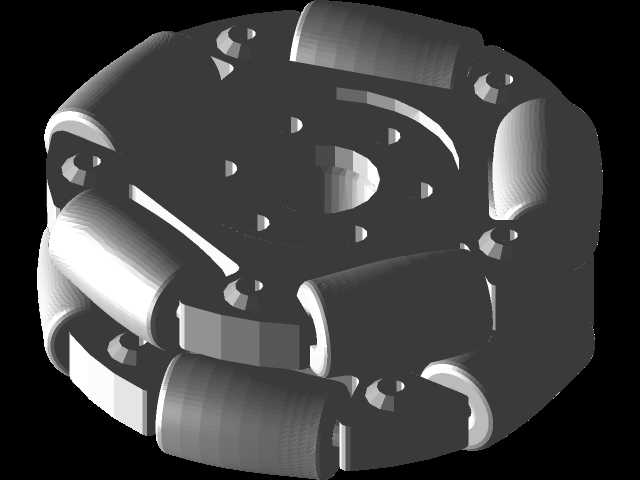

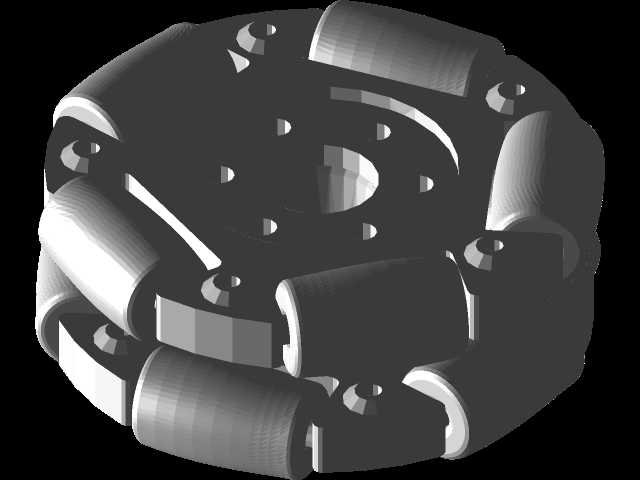

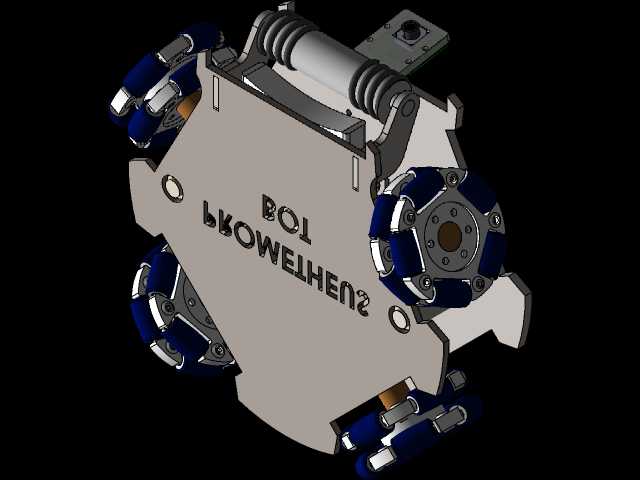

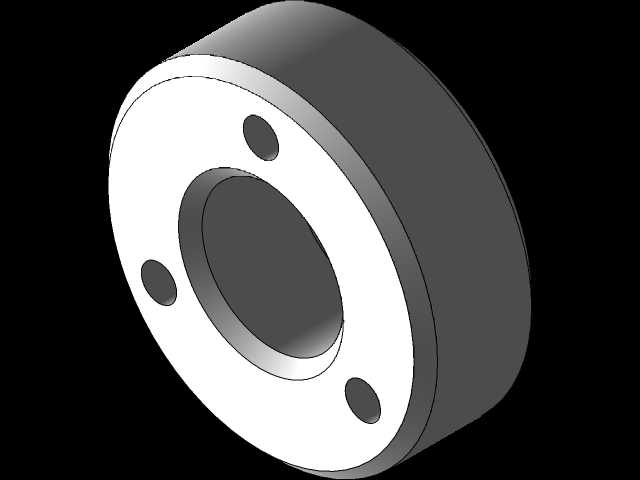

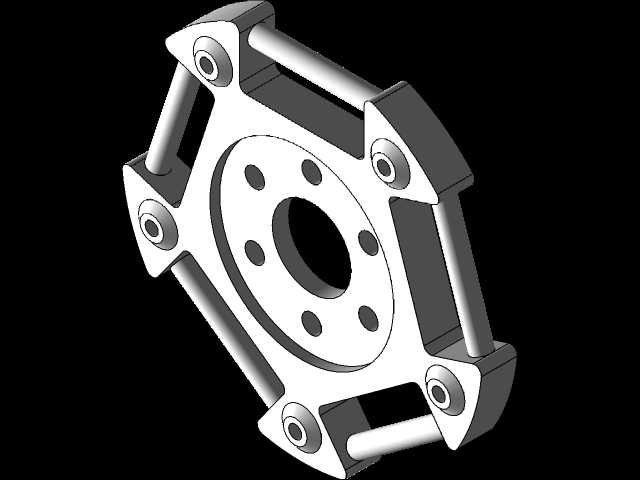

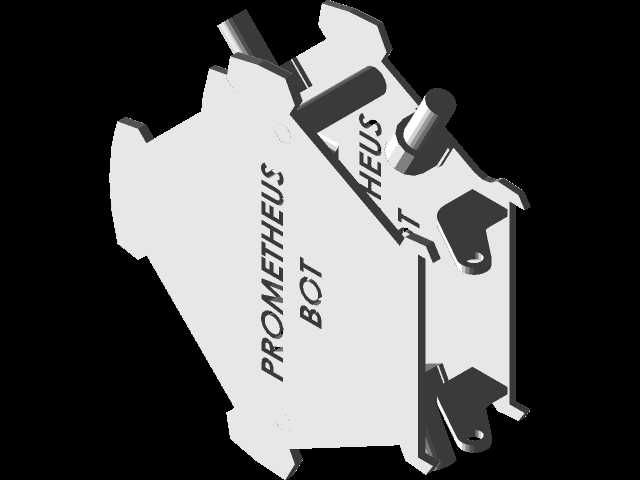

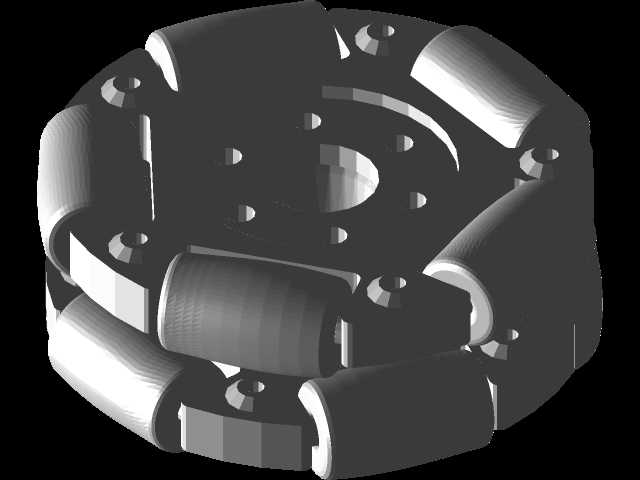

　　从设计思路来看，整机采用分层式结构布局，最下层为轮组驱动层，四个全向轮以90度夹角均匀布置在底盘四角，每个轮组的驱动电机采用卧式安装方式，通过联轴器直接与轮轴连接，减少传动环节的动力损耗；中层为电气安装层，预留了标准化的安装孔位，可适配不同尺寸的控制板、电池与传感模块，方便使用者根据赛事规则调整硬件配置；上层为功能拓展层，除了固定视觉传感器的安装座外，还预留了通用安装孔位，可根据需求加装击球机构、带球机构等竞技功能组件。全向轮的辊子采用高摩擦系数的包覆材料，在保证滚动灵活性的同时，提升轮组与场地地面的附着力，避免急加速、急变向时出现打滑问题，轮组与底盘的连接部位设置了缓冲结构，可吸收竞技过程中碰撞产生的冲击力，保护内部驱动元件与电气元件不受损坏。

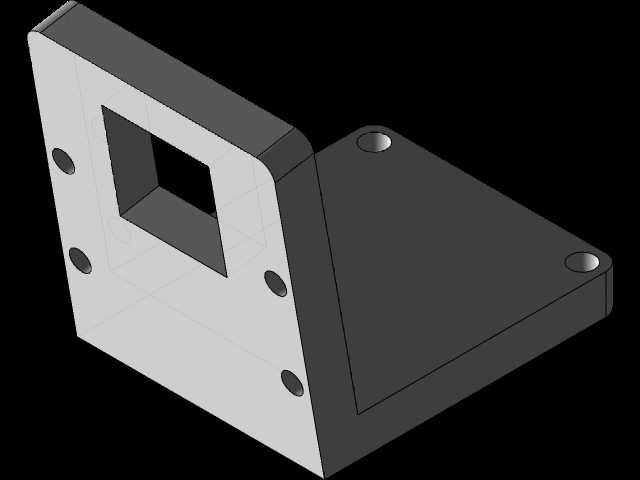

　　在外形尺寸与安装边界方面，整机整体轮廓为正多边形布局，对角线尺寸适配小型足球机器人赛事的尺寸组别要求，整机高度控制在较低区间，降低整机重心，提升高速移动与碰撞过程中的稳定性，避免出现侧翻问题。各轮组的安装位置经过精准校核，保证四个轮子的接地点处于同一平面，避免出现单个轮子悬空导致的动力损失问题；驱动电机的安装座与底盘采用一体化加工的连接结构，保证电机轴与轮轴的同轴度，减少传动过程中的振动与噪音。视觉传感器的安装高度经过调校，可完整覆盖前方场地的视野范围，同时不会因为高度过高导致整机重心上移。底盘底部与地面的预留间隙经过合理设计，既可以避免行驶过程中底盘剐蹭场地地面，又不会因为间隙过大导致重心升高。电气元件的安装区域与轮组传动区域做了物理分隔，避免传动过程中的粉尘、润滑油污染电气元件，同时方便后期的维护与硬件更换。整机的所有外露结构件均做了圆角处理，避免竞技碰撞过程中对其他参赛机器人或场地造成损坏，也符合赛事的安全设计要求。
