DMU顺序齿轮齿条联动机构结构设计

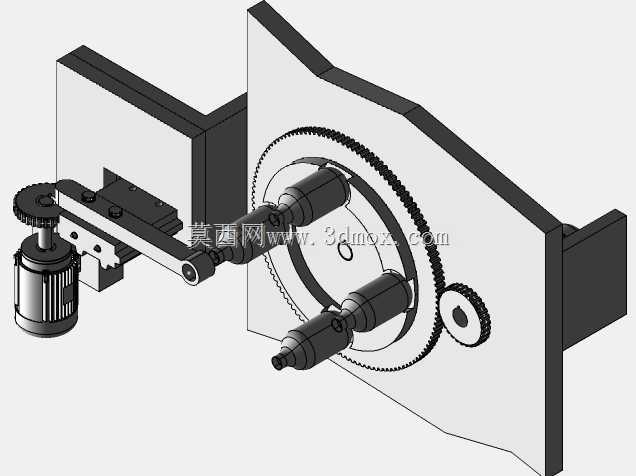

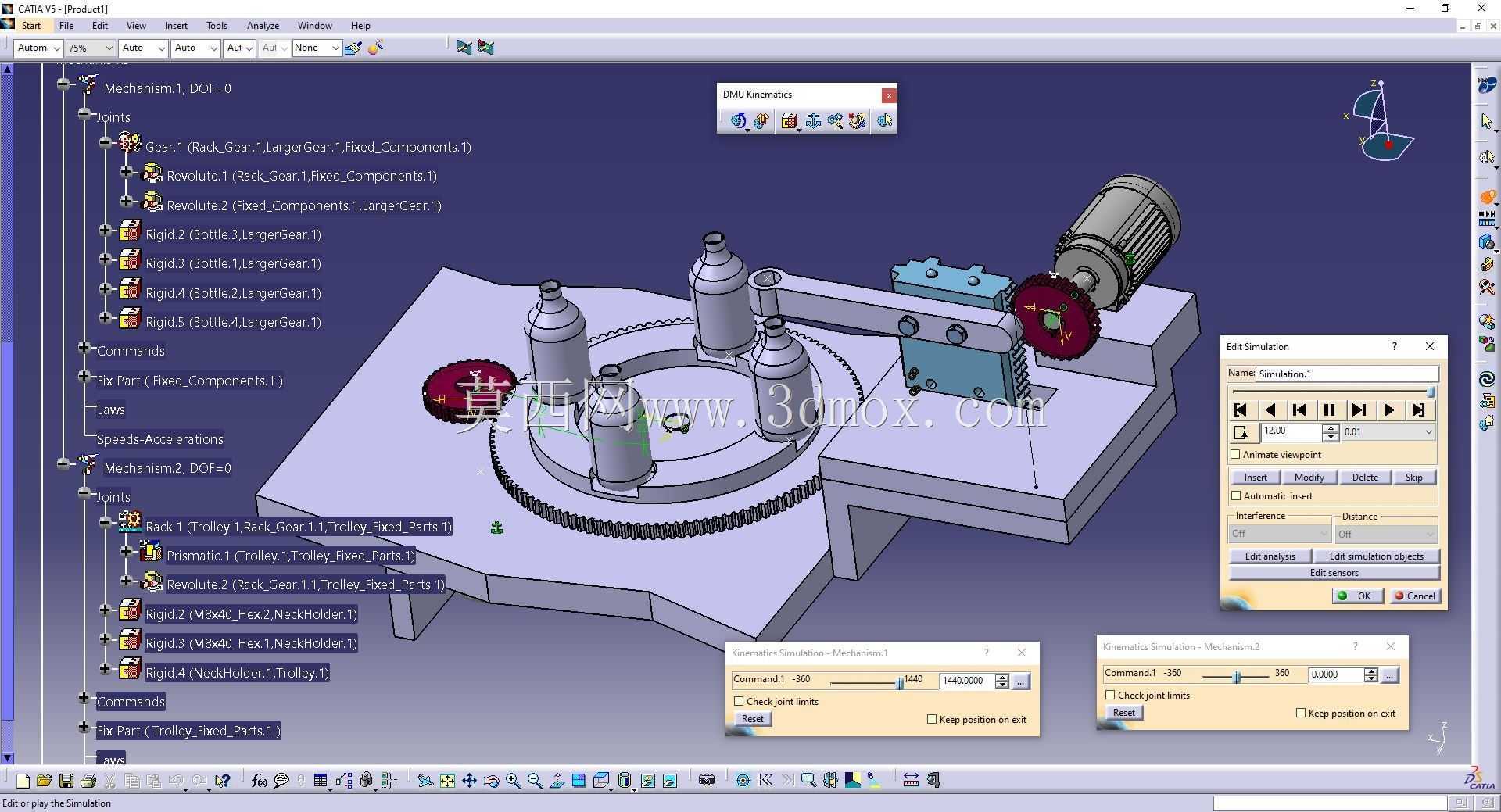

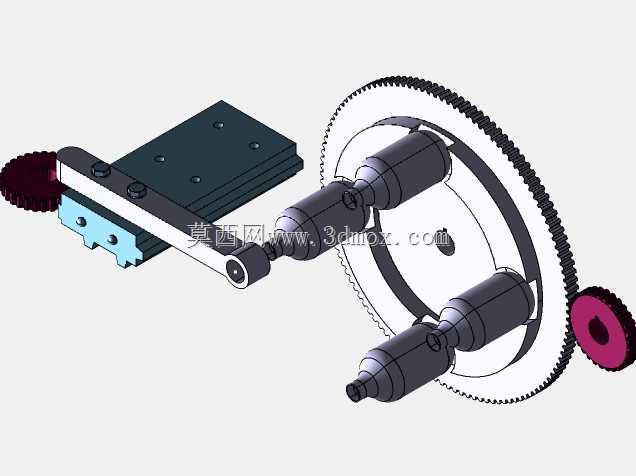

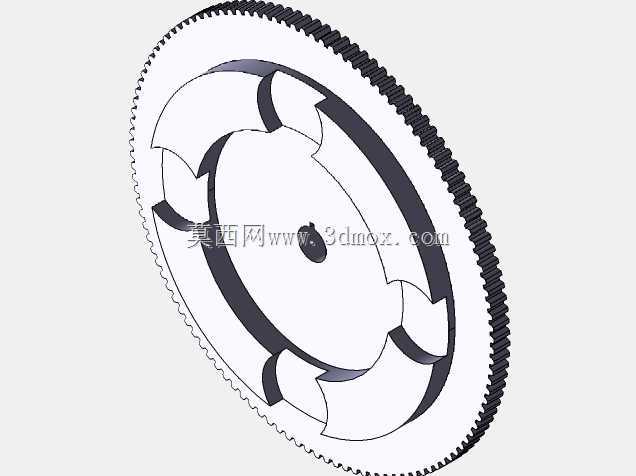

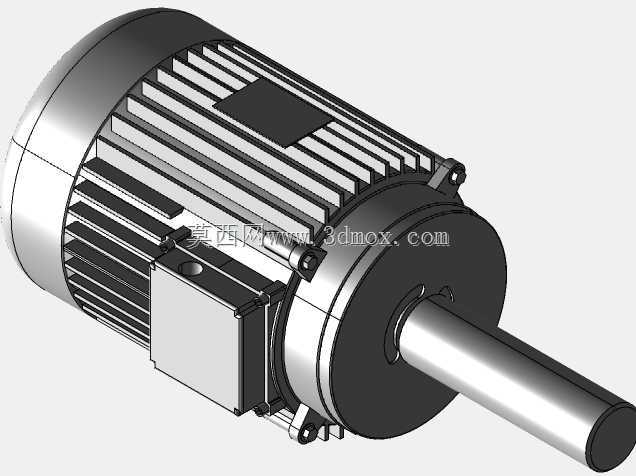

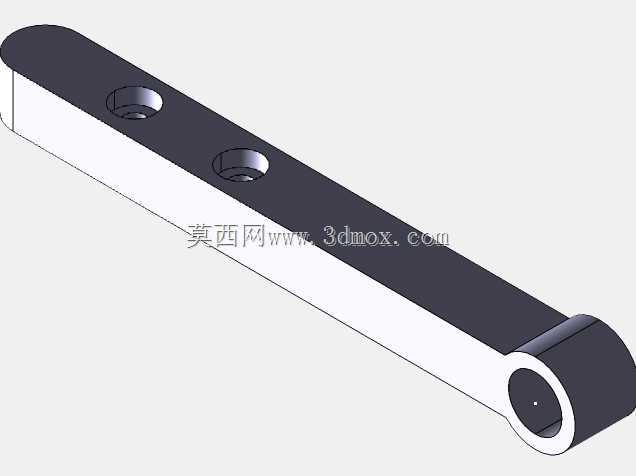

　　这套齿轮齿条组合的顺序动作机构，核心应用在多工位回转加工设备的工位切换与进给联动环节，常见于回转式装配专机、多工序组合机床的转台驱动单元，能够在单动力输入的前提下，完成转台间歇分度、侧置加工头进给两个动作的时序匹配，省去额外的时序控制元件，简化设备的动力排布与控制逻辑。从结构布局来看，整套机构以大直径内齿圈作为回转工位台的承载基础，四个沿圆周均布的工位载座直接固定在齿圈上端面，齿圈下方配套平面支撑环承担竖向载荷，避免齿轮啮合段承受额外倾覆力矩，保证长期运转的啮合精度。侧置的驱动单元通过小齿轮与齿条组件完成动力传递，齿条的行程段做了分段齿形设计：前段空程段不与输出齿轮啮合，对应转台分度回转的动作区间，

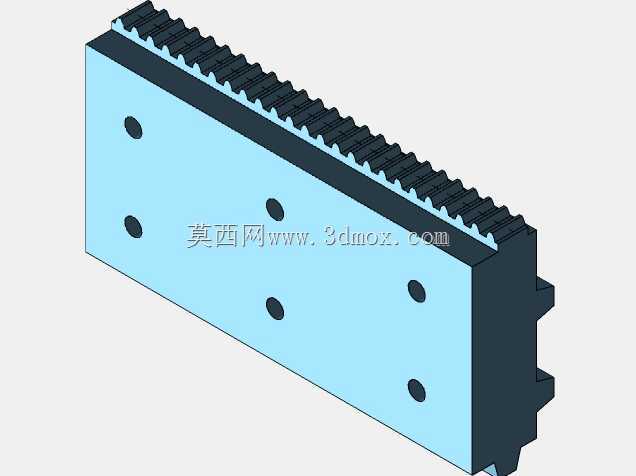

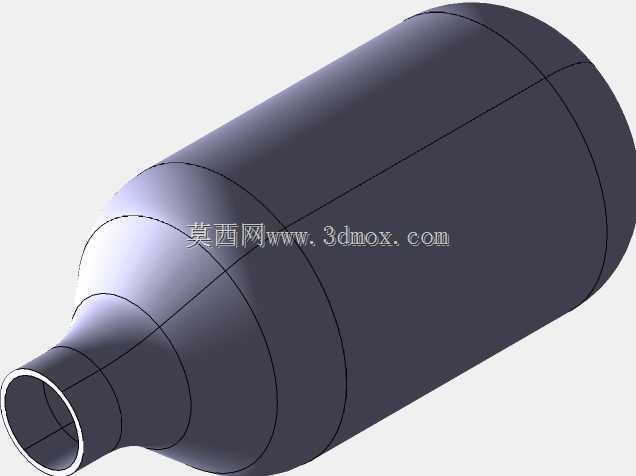

　　此时动力通过同轴的小齿轮驱动内齿圈完成固定角度的工位转位；当转台完成分度定位后，齿条进入啮合段，带动侧置的加工主轴组件沿直线导轨完成进给动作，两个动作的时序完全靠齿形的排布位置保证，不需要额外的传感器或PLC程序做互锁，在纯机械结构的专机上可靠性极强。设计过程中首先要确认的是安装边界尺寸：内齿圈的分度圆直径根据工位载座的排布需求确定，要保证四个工位之间的操作空间互不干涉，相邻工位的中心夹角严格控制在90度，齿圈的径向跳动公差控制在0.02mm以内，避免工位切换后定位偏差影响加工精度。齿条的总长度要同时覆盖空程行程与进给行程，空程段的长度对应内齿圈转动90度对应的齿轮节圆弧长，保证转台完全停稳后齿条才开始带动动力头进给，

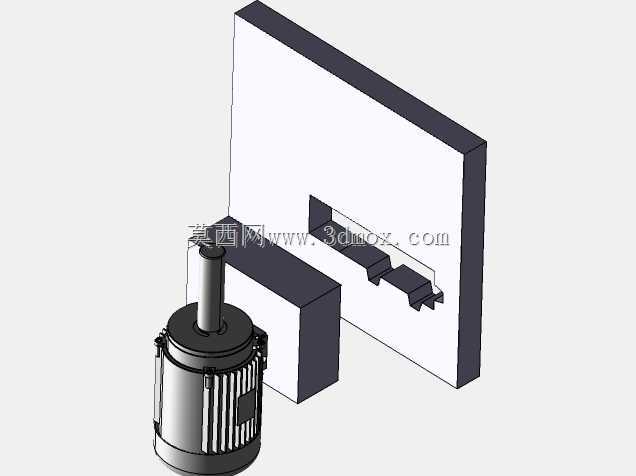

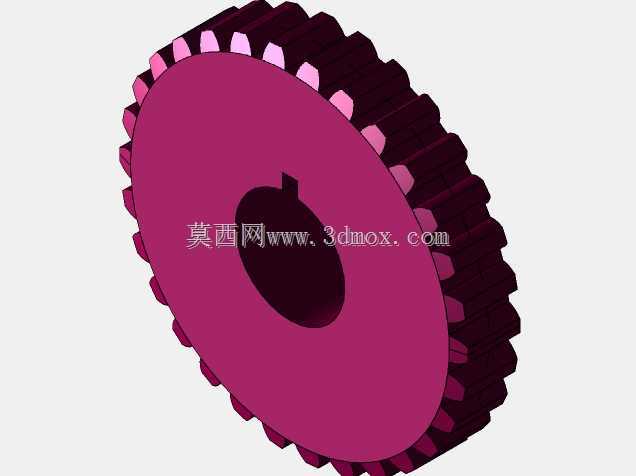

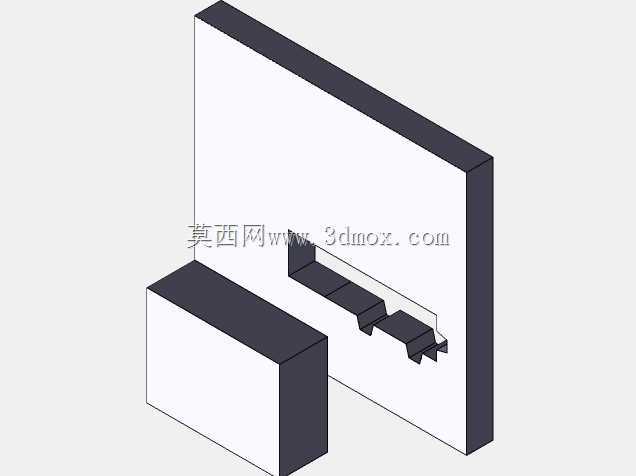

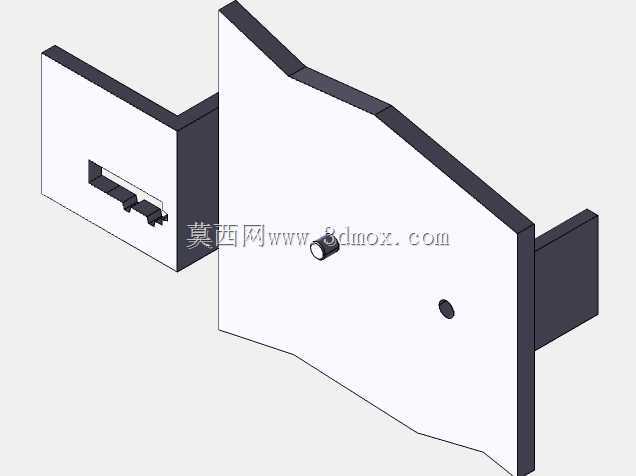

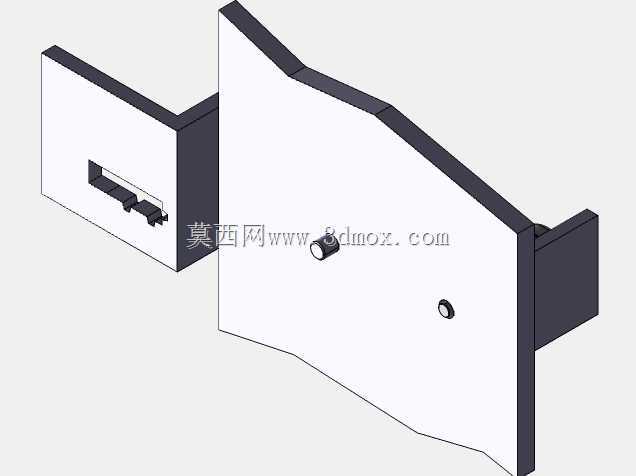

　　齿条的安装基面与直线导轨的平行度公差控制在0.01mm/100mm，避免进给过程中出现卡滞或齿面偏磨。齿轮组件的模数选择统一按照负载计算结果确定，整套啮合副采用相同模数，减少备件种类，啮合侧隙控制在0.05-0.1mm之间，既保证运转顺畅无卡滞，又不会因为侧隙过大导致动作时序出现偏差。侧置的动力头安装座采用L型折弯结构，背面配置两个滑块与直线导轨配合，齿条直接固定在安装座的侧立面，保证齿轮齿条的啮合中心距与设计值一致，不会因为进给负载变化出现中心距偏移。在实际应用场景中，这类纯机械时序的联动机构非常适合在高节拍、高可靠性要求的量产加工设备上使用，相比电控时序的结构，不会出现传感器误触发、程序跑飞导致的动作撞机问题，维护成本也更低，

　　只需要定期检查齿面润滑情况与啮合侧隙即可。整套结构的所有运动副都做了等位置适配，装配时不需要额外调整配合位置，按照装配关系拼接即可达到设计的动作时序，对于非标专机设计人员来说，可以直接套用这套齿形分段的时序设计思路，根据自身的工位数量、进给行程需求调整齿圈直径、齿条分段长度，快速完成同类顺序动作机构的设计，减少重复计算与运动仿真验证的工作量。需要注意的是，内齿圈的定位要配套止口结构，保证齿圈中心与转台回转中心的同轴度，否则会出现啮合间隙忽大忽小的问题，加剧齿面磨损；齿条的两端要设置硬限位块，避免超行程导致齿轮脱啮，引发设备故障。
