经典黑白拼接球面运动器材结构设计

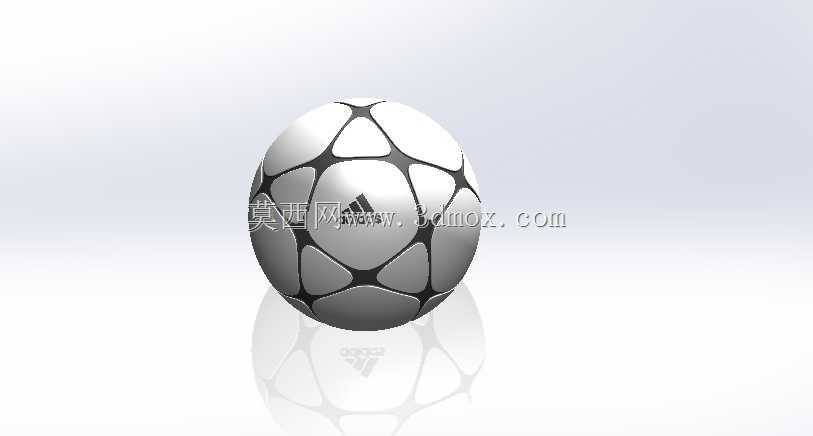

　　日常接触的球类产品里，足球的球面拼接结构一直是曲面建模领域很有代表性的练习案例，很多刚接触复杂曲面建模的工程师，都会拿这类球面拼接结构做拓扑练习，它的曲面拆分逻辑、接缝过渡处理思路，能延伸用到很多带曲面拼接的工业产品设计里，比如异形外壳、装饰球面构件、特种承压封头的结构设计。从实际应用场景看，这类球面拼接结构不只是用在体育用品的足球生产上，在文旅领域的大型球面装饰装置、儿童游乐设施的球形攀爬架外壳、工业领域的球形缓冲护罩、甚至部分特种压力容器的分瓣式封头结构，都能看到类似的分块拼接设计逻辑，只是不同场景下的分块尺寸、拼接固定方式、材质选型会根据实际需求调整。做这个结构设计的时候，首先要确定球面的基准直径，

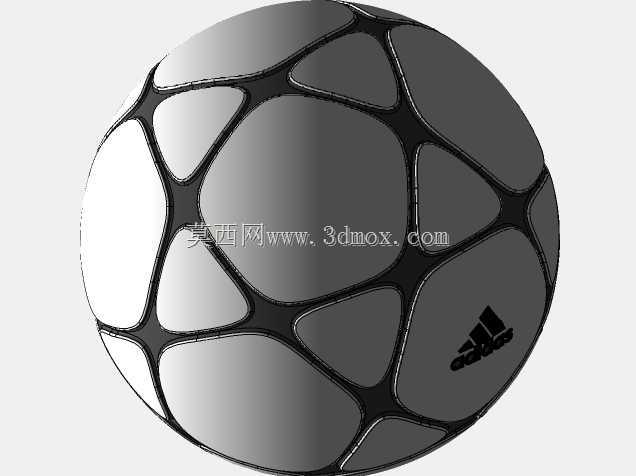

　　常规成人比赛用足球的基准直径在220mm左右，对应的球面中性层周长控制在680-710mm区间，建模的时候要先把整个球面按正多面体拓扑做拆分，传统足球的经典结构是12块正五边形面板加20块正六边形面板的组合，拆分的时候要注意每一块面板的边缘投影都要贴合球面曲率，不能出现平面硬接球面的折角，不然拼接后会出现明显的棱边，既影响外观流畅度，也会让球体滚动的时候出现不规则弹跳。设计过程中要先搭建球面的基准坐标系，球心作为整个模型的原点，先做出正二十面体的基础线框，再把线框投影到基准球面上，通过投影线分割球面得到初始的五边形、六边形曲面片，之后要给每一块曲面片做边缘的接缝结构，常规量产足球的接缝会预留1.5-2mm的粘合重叠量，如果是做硬质拼接的球面构件，接缝位置要设计卡扣或者焊接止口，止口的深度要根据材质厚度调整，比如用ABS塑料做硬质球面壳的时候，止口深度控制在0.8-1.2mm就能满足拼接强度，不会出现组装后错位的问题。很多新手做这类球面建模的时候容易犯的错误是直接用平面多边形拉伸后倒圆角凑球面，这样做出来的模型每一块面板的曲率都不连续，拼接位置的G2连续性根本达不到要求，渲染的时候会出现明显的光影断层，要是把这类模型拿去开模，生产出来的产品拼接缝会高低不平，球体的圆度误差会超过2mm，完全达不到使用要求。正确的建模逻辑是全程基于球面基准做曲面拆分，每一块面板的曲面都要和基准球面保持等距偏移，偏移量就是产品的壁厚，

　　比如常规PU材质足球的面板壁厚是3-4mm，硬质塑料球面壳的壁厚根据尺寸大小控制在2-6mm，大尺寸的装饰球面还要在面板内侧加加强筋，加强筋的高度不超过壁厚的3倍，厚度取壁厚的0.6倍，避免注塑的时候出现缩痕。从安装边界的角度说，如果是把这类球面结构用在工业设备上做护罩，要提前在对应位置预留安装法兰的接口，接口位置的曲面要做局部切平处理，切平后的安装面要和安装基准面平行，安装孔的位置要避开面板的拼接缝，至少距离接缝5mm以上，避免组装的时候接缝位置的应力集中导致开裂。另外，球面拼接的分块数量也不是固定的，除了经典的32块结构，现在也有14块、8块甚至一体化成型的球面结构，但经典的五边六边拼接结构的应力分布最均匀，

　　每一块面板承受的冲击力能通过接缝均匀传递到整个球面，不会出现局部应力过大导致面板破裂的问题，这也是为什么这种结构从诞生以来一直被沿用的核心原因。做这类曲面结构设计的时候，还要考虑不同使用场景下的受力情况，比如作为运动器材使用的时候，要承受瞬间1000N以上的冲击载荷，所以面板之间的连接强度要满足反复冲击不开裂的要求，接缝位置的粘合或者焊接强度不能低于面板本体强度的80%；如果是作为户外装饰球面使用，还要考虑风载、温度变化带来的热胀冷缩影响，接缝位置要预留0.2-0.5mm的伸缩间隙，避免高温下面板膨胀挤压变形。建模完成后要做整体的曲率检查，确保整个外球面的圆度误差控制在0.5mm以内，每一块面板的拼接位置的曲面偏差不超过0.1mm，这样不管是做3D打印手板验证，还是拿去开模量产，都能保证最终产品的成型精度。
