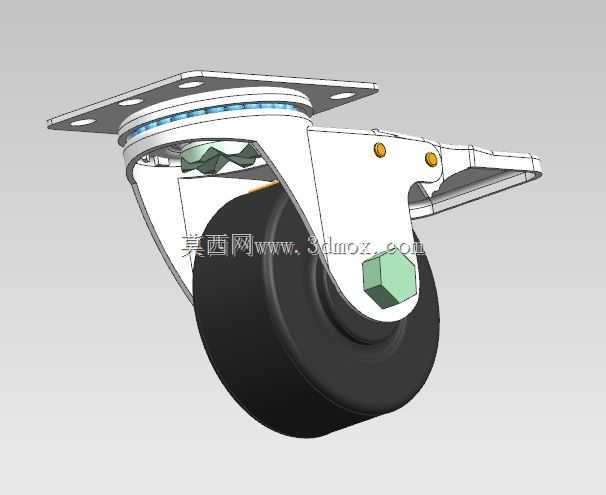

3英寸带刹车平板安装万向脚轮结构

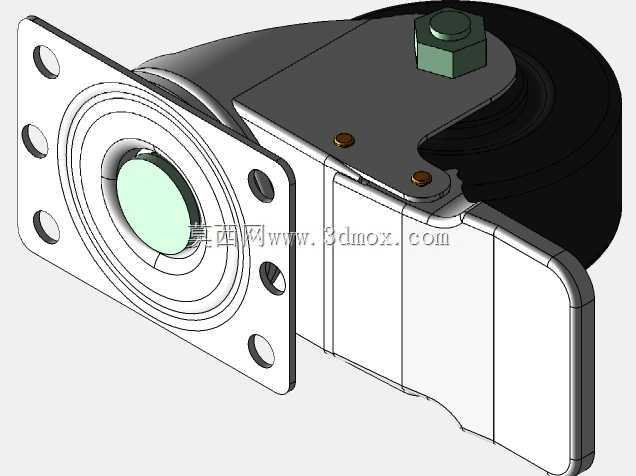

　　这款3英寸规格的平板安装式万向脚轮，是工业设备移动支撑场景中应用极广的通用部件，常见于各类轻型工业工作台、工具转运车、小型物料周转架、可移动机床附件架的底部支撑，适配需要频繁调整工位、短距离转运的作业场景，单轮可承载常规轻型工业设备的静载与低速动载需求。从结构设计来看，顶部采用四孔方形安装法兰，安装孔位的孔距与孔径适配常规轻型设备的底部安装基准，安装时通过螺栓穿过法兰孔与设备底部的安装面锁紧，无需额外加工复杂的连接结构，安装边界清晰，法兰盘的整体尺寸适配多数标准型材框架、钣金机架的底部安装空间，不会出现安装干涉问题。回转支撑部分采用内置钢珠的回转盘结构，可实现360度水平方向自由回转，转向时阻力小，推行过程中转向顺滑无卡滞，

　　回转盘的密封结构可阻挡日常作业环境中的粉尘、碎屑进入回转轨道，延长回转结构的使用寿命。刹车结构采用侧置踏板式双刹设计，踩下刹车踏板后，可同时锁定轮体转动与支架回转自由度，锁定后设备不会出现意外滑移、转向偏移的问题，踏板的操作高度符合人体工程学设计，作业人员无需弯腰即可用脚完成刹车的锁止与释放操作，操作力度适中，不会出现踏板卡滞、锁止不到位的情况。轮体采用黑色耐磨弹性材质，轮面宽度适配3英寸轮径的承载需求，滚动过程中可缓冲地面微小凸起带来的震动，对环氧地坪、水泥地面等常见工业地面不会造成硬划伤，轮体与支架之间采用六角轴套连接，轴套的耐磨性能优异，长期使用不会出现轴孔磨损松旷的问题。支架部分采用冲压成型的金属支架，表面做防锈涂装处理，

　　支架的弯折弧度经过受力校核，可承受额定载荷下的冲击载荷，不会出现支架变形、焊缝开裂的问题，轮轴与支架的连接点做了防松设计，长期震动工况下不会出现轮轴松脱的风险。在实际选型应用中，这款脚轮的安装高度、回转半径都有明确的尺寸边界，设计设备机架底部时，只需预留对应安装高度的空间，同时考虑回转时法兰边缘与机架底部的间隙，即可避免转向时的结构干涉，适配多数轻型可移动工业设备的设计需求，建模时还原了所有装配细节，包括回转盘的钢珠排布、刹车结构的联动关系、轮体与轴套的配合公差，可直接用于设备的整机装配干涉检查、BOM清单统计与出图参考。
