3528规格RGB全彩贴片发光二极管结构

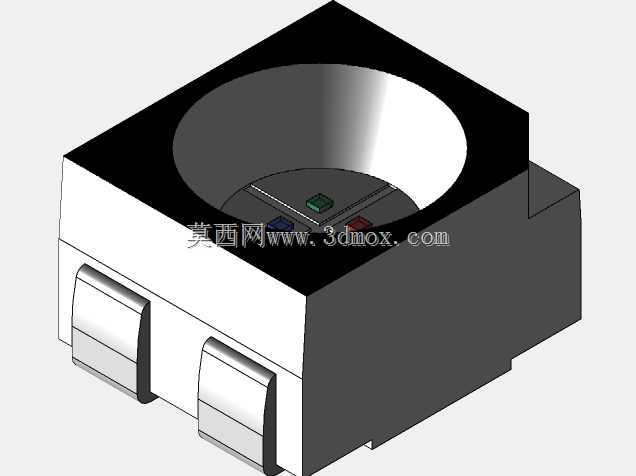

　　在消费电子、工业指示、智能照明类产品的PCB设计环节里，3528规格的RGB贴片LED是出镜率极高的表贴发光器件，这类器件的三维建模精度，会直接影响后续PCB封装匹配、钢网开孔设计、SMT贴装程序编制的准确性，很多刚接触电子结构设计的工程师容易忽略这类小型表贴器件的外形细节，导致生产环节出现器件偏移、焊盘对位不准、发光角度不符合设计预期等问题。这款3528 RGB贴片LED采用标准表贴封装结构，主体封装基座为耐高温工程塑料材质，顶部开设圆形聚光腔，腔内分别集成红、绿、蓝三色发光芯片，三颗芯片通过内部键合线分别连接到底部对应焊盘，可通过不同引脚的电流配比实现全彩发光效果，满足设备状态多色指示、氛围灯光效输出的使用需求。从安装边界来看，

　　器件整体长宽尺寸严格遵循3.5mm×2.8mm的行业通用规格，本体高度控制在1.9mm以内，底部焊盘的位置、尺寸、间距完全匹配常规3528 RGB封装的PCB焊盘设计规范，建模过程中特意还原了基座底部的两个定位凸台结构，这两个凸台在SMT贴装时可以卡入PCB对应的定位孔位，避免回流焊过程中器件受焊锡表面张力影响出现偏移，同时也能提升器件焊接后的结构牢固度，在有轻微振动的工业设备场景下也能保证焊接可靠性。设计这类小型电子元器件的三维模型时，不能只做外观轮廓的示意，需要重点还原几个影响生产装配的关键结构：首先是顶部聚光腔的深度与内壁弧度，这个结构直接决定LED的发光角度与混光效果，弧度偏差过大会导致三色光混光不均，出现光斑分层的问题；

　　其次是底部焊盘的金属层厚度与位置公差，焊盘的伸出长度、相邻焊盘的间距必须和实际器件一致，否则会导致钢网开孔与焊盘错位，出现焊锡量不足、连锡短路等焊接缺陷；最后是本体的边角倒角与脱模斜度，这些细节虽然不影响功能，但在做整机装配干涉检查时，能避免出现虚拟的干涉误报，提升结构校验的效率。在实际应用场景中，这类RGB贴片LED常被用于工控设备的面板状态指示、智能家电的功能提示、小型电子产品的氛围灯效、广告标识的点阵显示单元，不同应用场景对器件的安装公差要求略有差异：用于工控面板指示时，需要保证器件顶部与面板导光件的间隙控制在0.2mm以内，避免漏光或者光线传导效率不足；用于点阵显示屏时，需要严格控制器件的共面度，保证整屏发光亮度均匀，

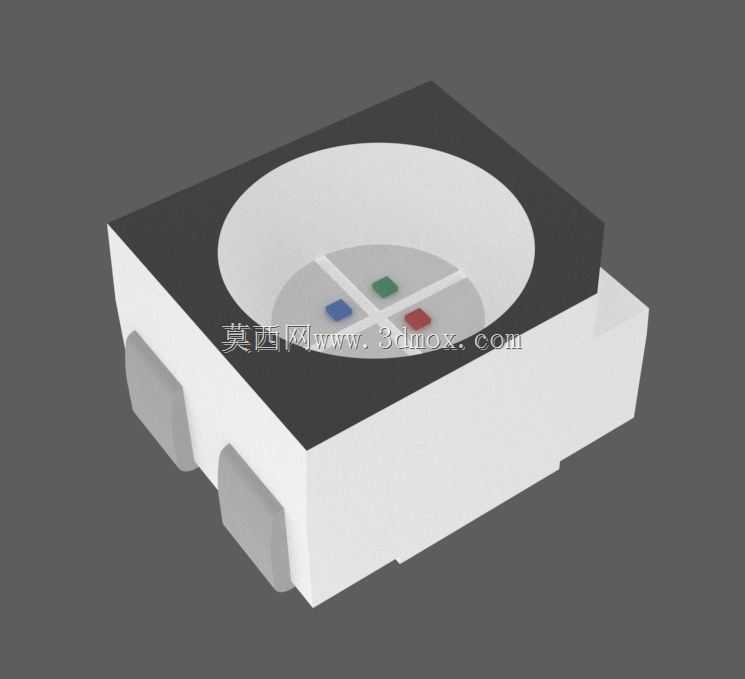

　　没有明暗差。建模过程中对器件的所有可见结构都做了等比例还原，包括封装本体的哑光黑色顶面、白色基座的磨砂质感、聚光腔内三颗芯片的位置与颜色区分、底部焊盘的金属光泽细节，这些细节不仅能让模型在渲染展示时更贴近实物效果，更重要的是在做PCB装配仿真时，可以直观检查器件与周边阻容件、结构件的间隙是否满足安全距离要求，比如器件与周边电解电容的间隙是否大于0.5mm，与外壳导光柱的同轴度是否在允许公差范围内。很多工程师在做PCB设计时，直接调用通用封装库的模型，往往会忽略这类器件的实际外形细节，比如部分厂家的3528 RGB LED会在基座侧面做防呆缺口，或者焊盘的形状略有差异，如果直接套用通用模型，很可能在批量生产时出现器件贴装反向的问题，导致整批产品的发光功能异常，造成不必要的生产损失。这款模型在设计时参考了行业通用的公版3528 RGB封装尺寸，同时兼顾了多数主流厂家的器件外形公差，可直接用于常规电子产品的PCB设计、装配干涉检查、产品渲染展示等环节，能有效减少设计阶段的反复核对工作量，提升设计效率，避免因模型精度不足导致的生产问题。
