剪式车载起重支撑装置结构设计

　　日常汽修场景里，更换备胎、底盘检修作业时，剪式起重支撑装置是普及率最高的车载配套工具，相比液压类支撑设备，它的结构更紧凑，收纳后占用后备箱空间极小，不需要额外加注液压油维护，低温环境下也不会出现密封件失效、油压不足的问题，适配绝大多数家用乘用车的底盘支撑点位。

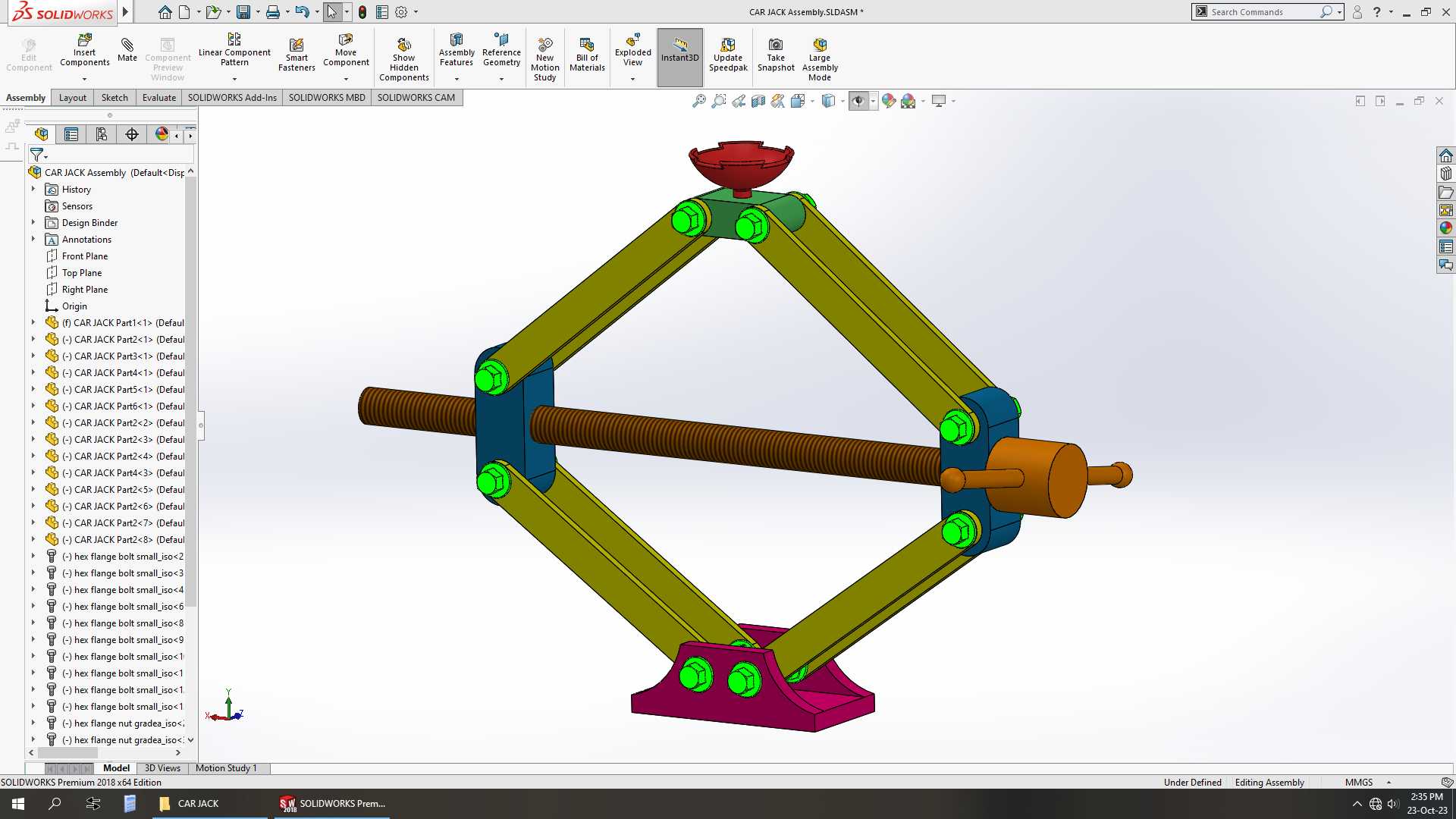

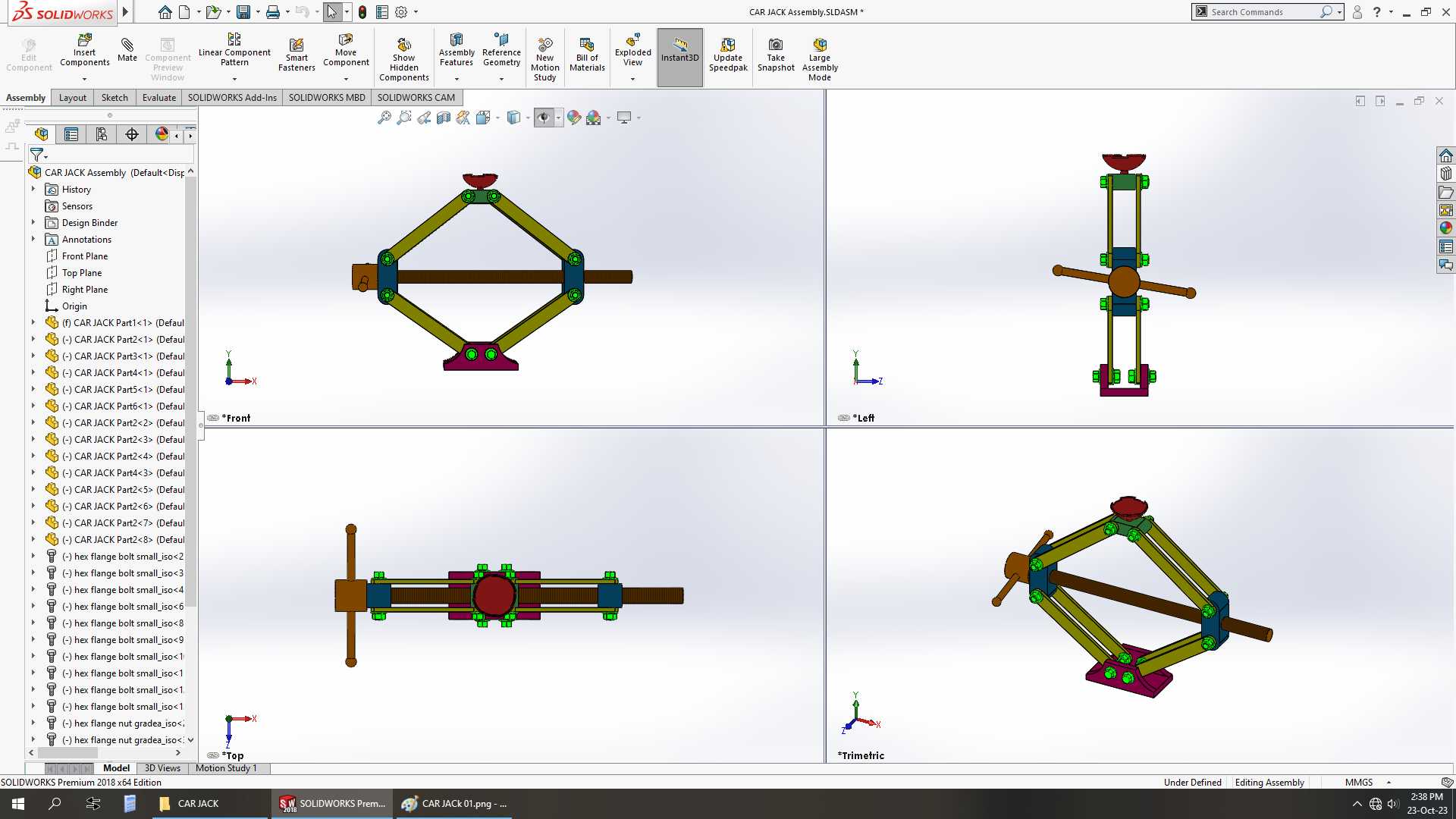

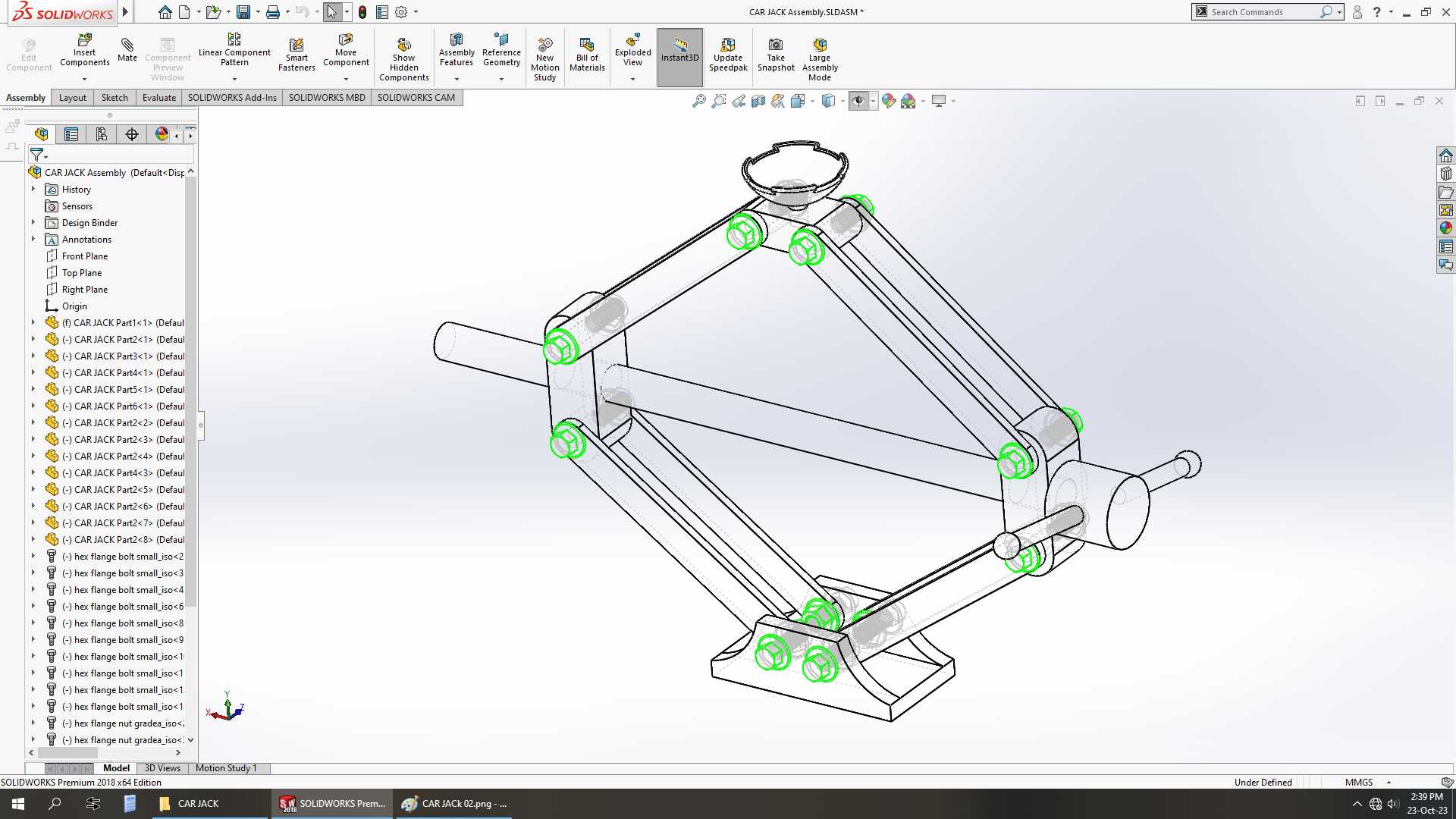

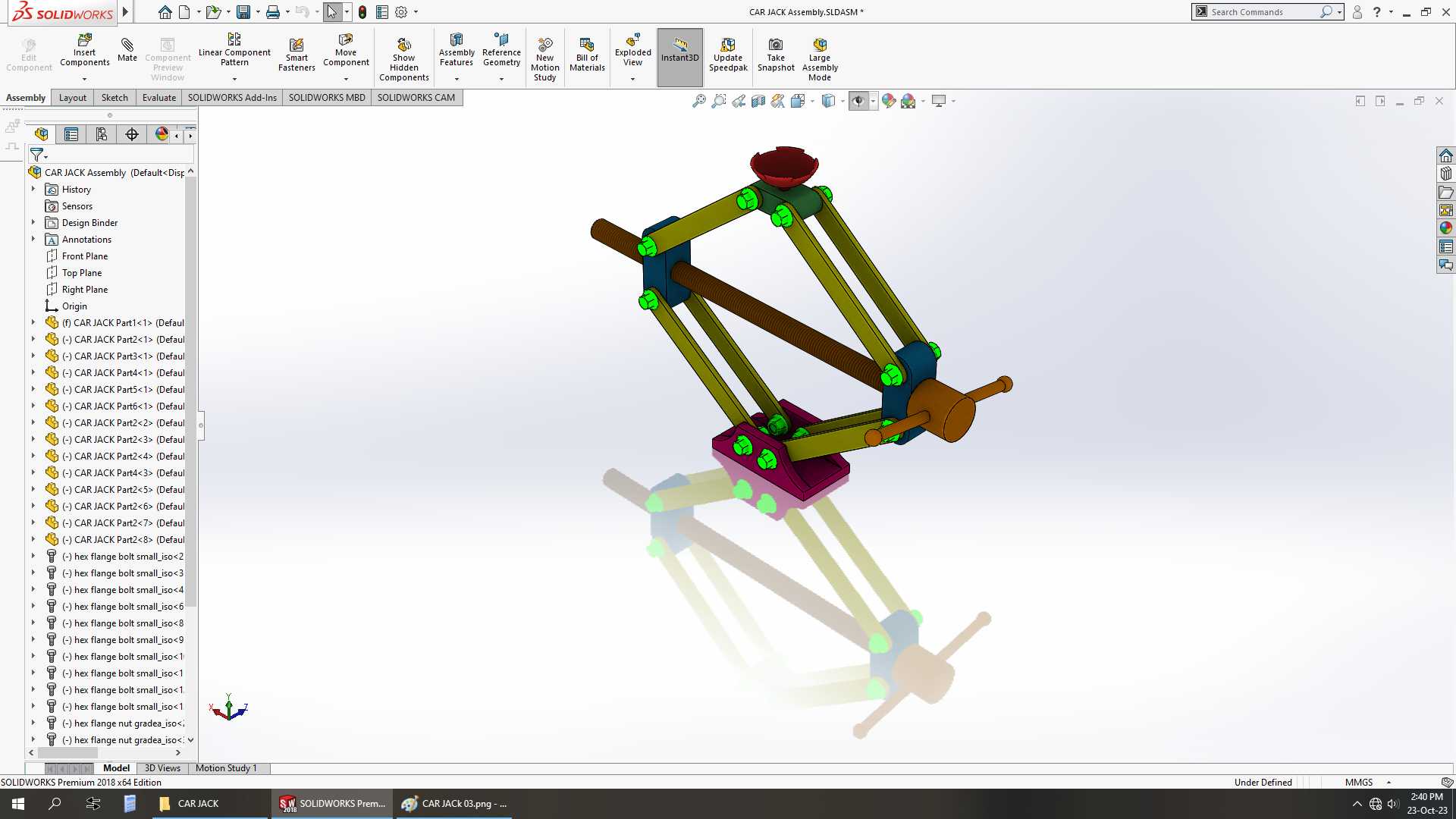

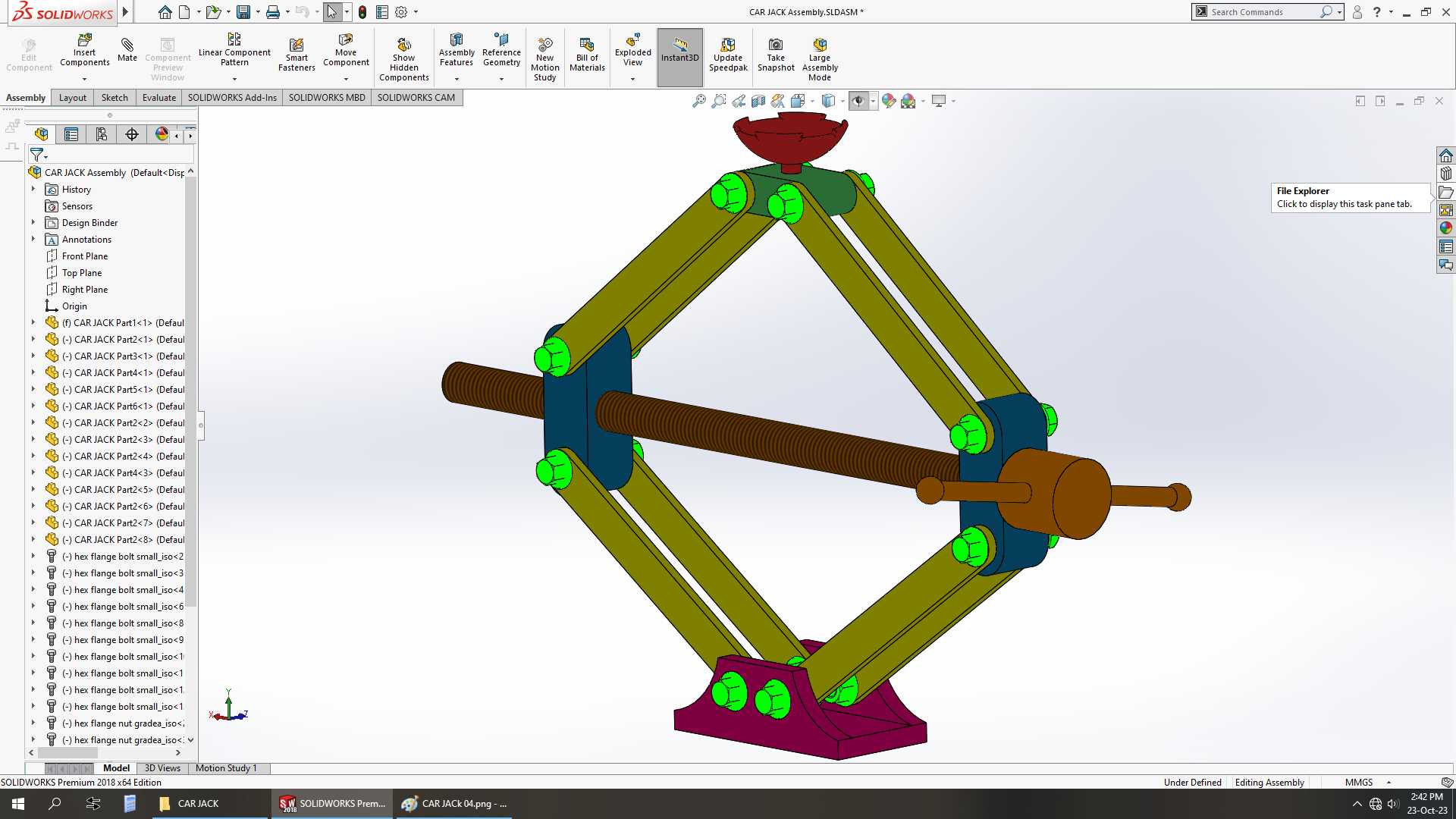

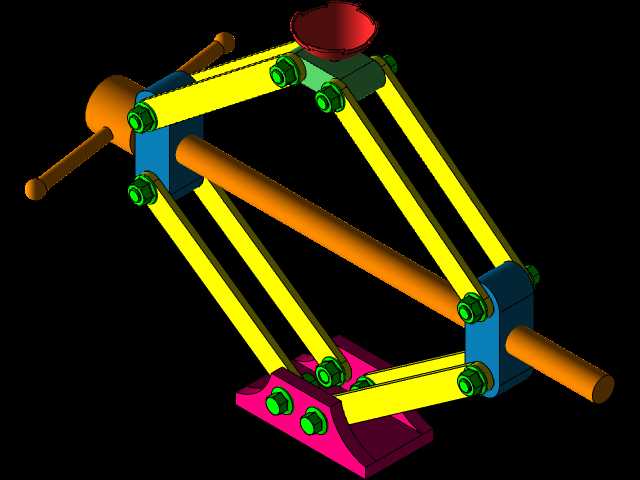

　　这套剪式支撑装置采用菱形铰接连杆布局，上下两端分别设置支撑托头与底座，中间贯穿传动螺杆，通过转动端部的摇柄接头带动螺杆旋转，驱动两侧的铰接螺母座沿螺杆轴向相对移动，从而带动四组剪臂绕铰接销轴转动，实现整体高度的升降。设计时首先要考虑的是受力传递路径，当托头承载车辆底盘的下压力时，力会通过上铰接座分散到两组上剪臂，再传递到中部的两个螺母座，最终通过下剪臂传导到底座与地面接触面上，每处铰接销轴都要承受剪切力，因此铰接位置的轴孔配合间隙控制在0.1mm以内，避免举升过程中出现侧向晃动。

　　传动部分采用梯形螺纹设计，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动效率适中，同时具备良好的自锁性能，当螺杆停止转动时，螺纹副的摩擦角大于螺纹升角，即使承载额定重量也不会出现自行回落的问题，不需要额外添加锁止机构，简化了整体结构。螺杆两端设置有限位挡圈，防止螺母座在行程极限位置脱出螺杆，避免举升超程导致结构散架。

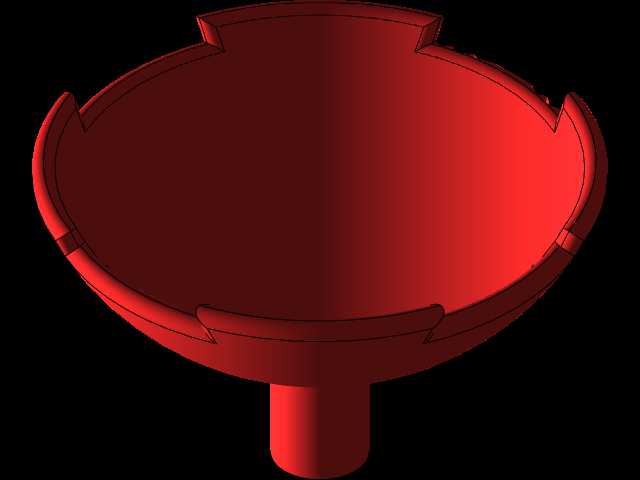

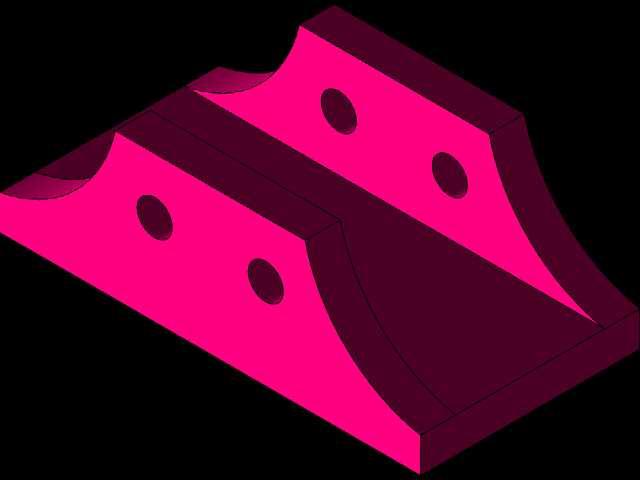

　　托头部分采用弧形凹槽设计，刚好可以卡住车辆底盘的加强筋位置，避免举升过程中支撑点滑移，托头与上铰接座之间采用小范围转动连接，能够自适应底盘支撑面的倾斜角度，保证接触受力均匀，不会出现应力集中硌坏底盘钣金的问题。底座采用加宽的平底结构，增大与地面的接触面积，在松软的非铺装路面使用时，也能降低对地压强，减少下陷的风险，底座与下铰接座同样采用活动铰接，可自适应地面的不平整角度，保证四组剪臂始终处于对称受力状态。

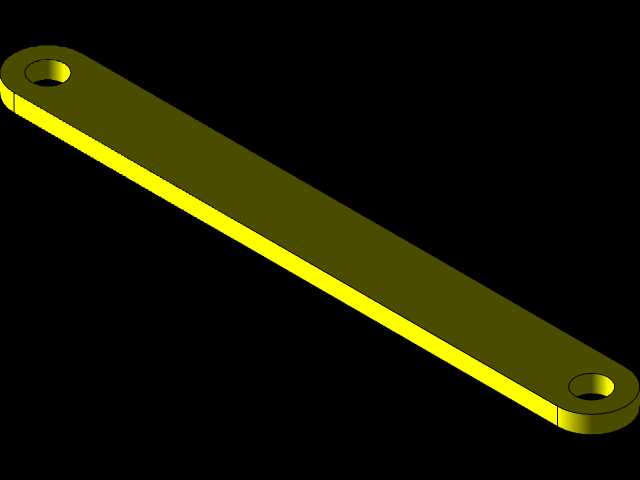

　　从安装边界来看，这套装置完全收拢状态下的整体高度可适配绝大多数家用轿车底盘的最低离地间隙，不需要额外垫高就能伸入车底支撑点位，完全举升后的行程高度足够满足轮胎拆卸所需的离地空间，整体收纳后的外形为扁平长方体，可直接放入车辆后备箱的工具槽内，不会占用过多储物空间。设计时对剪臂的截面做了优化，采用等强度的变截面结构，在铰接受力点位置适当加厚臂身，非受力区域做减重处理，在保证整体结构强度满足额定承载要求的前提下，尽可能降低装置自重，方便用户随车携带、手动操作。

　　铰接位置的销轴与臂身孔之间加装了耐磨衬套，减少反复举升收拢过程中的磨损，延长整体使用寿命，螺杆表面做了防锈处理，即使长期放在后备箱接触潮湿空气，也不会出现螺纹锈蚀导致转动卡滞的问题。端部的摇柄连接头采用标准方头接口，可配套通用的随车摇把，也可以适配电动扳手的接头，在紧急情况下能够快速完成举升操作，相比传统的摇杆式设计操作更便捷。在结构校核阶段，需要重点验证剪臂在最大举升高度、额定承载下的弯曲变形量，控制变形量在安全范围内，避免臂身出现塑性变形，同时要验证螺纹副在满载状态下的自锁可靠性，在不同倾斜角度的地面上都能保持锁止状态，不会出现滑牙回落的安全隐患。
