手持便携设备曲面防护电子外壳结构

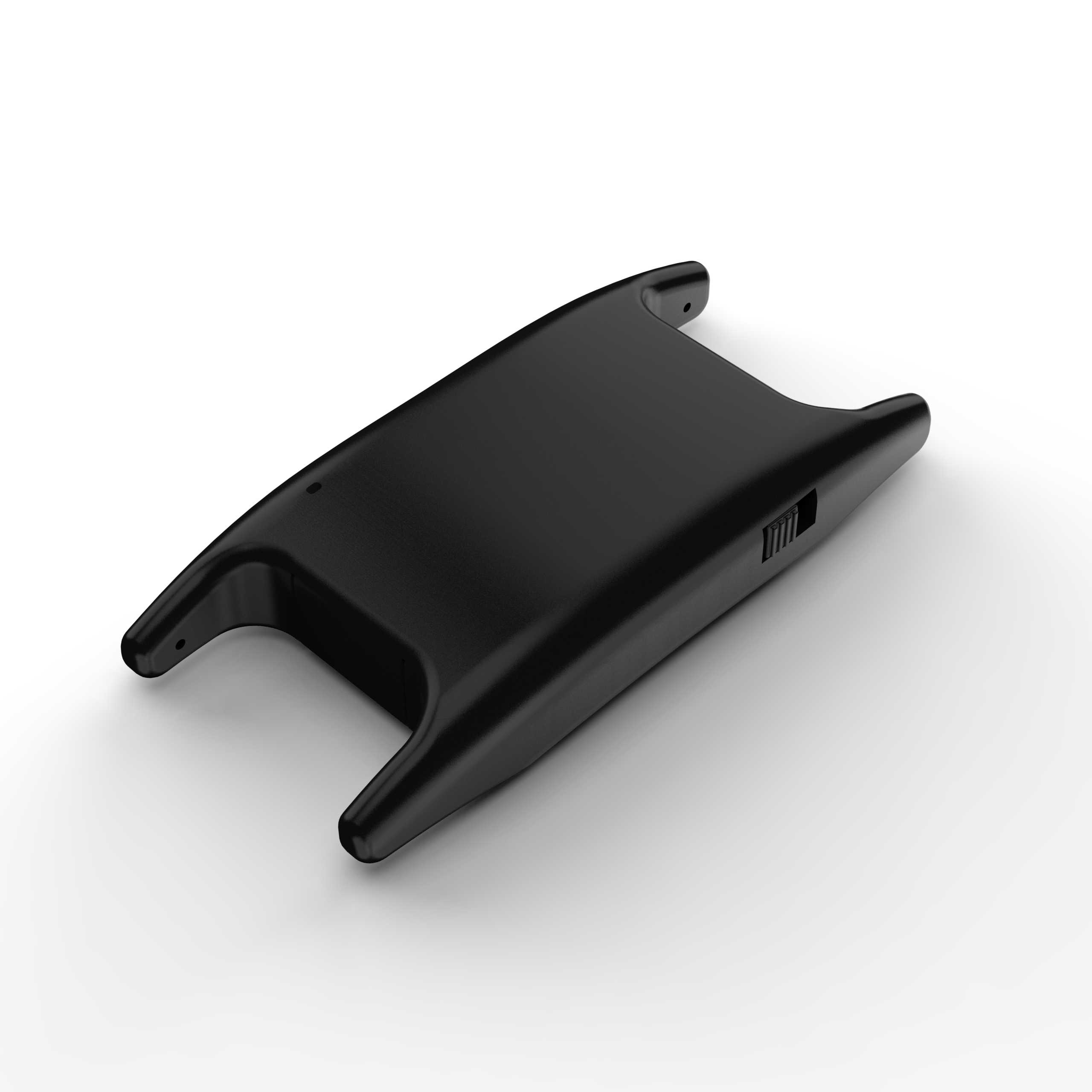

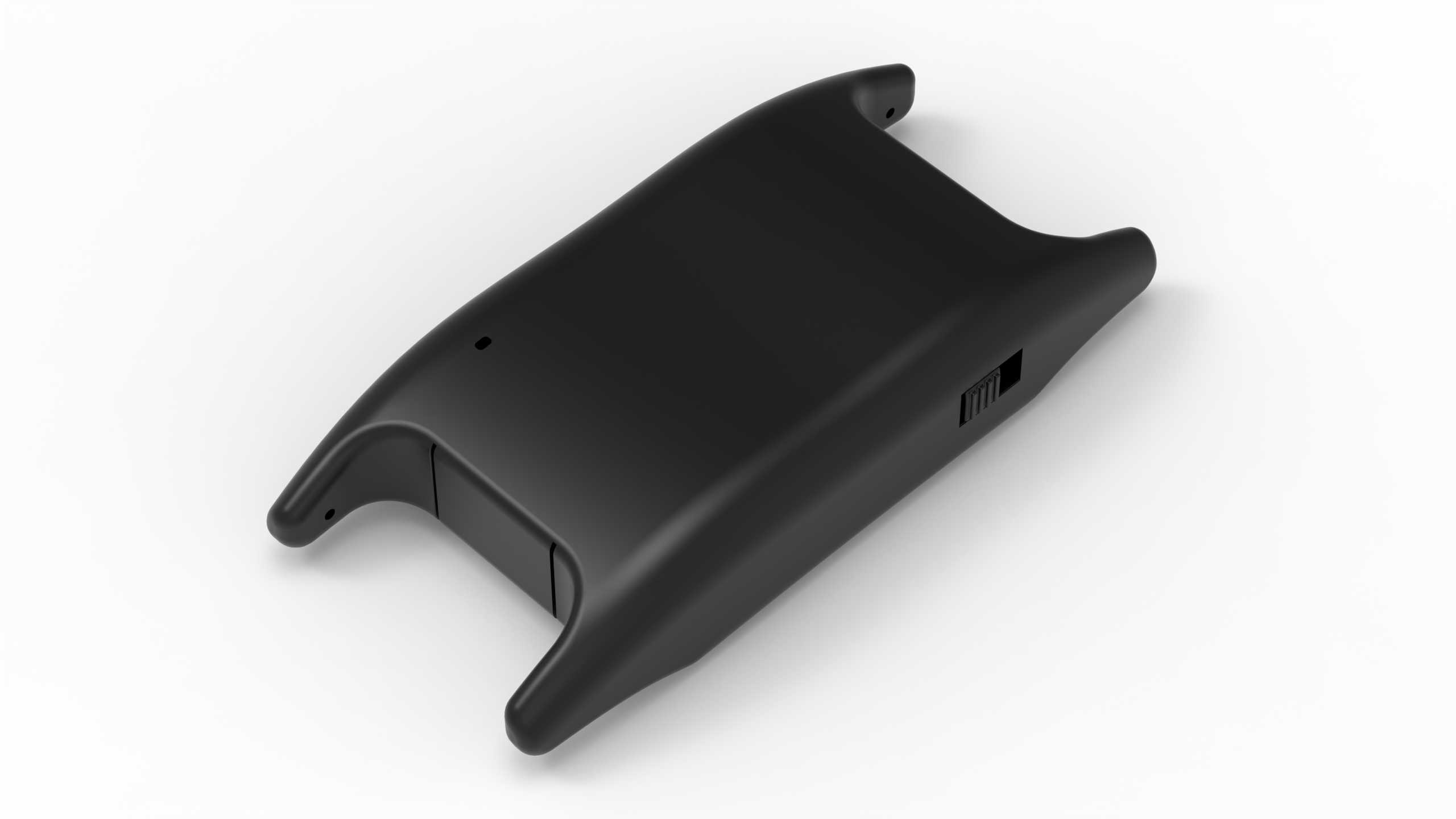

　　这款曲面造型的电子外壳，主要适配手持类便携检测、控制终端类设备的外层防护需求，在工业现场巡检、户外数据采集、小型手持作业终端场景中，这类外壳的结构合理性直接决定内部电路板、电池、传感模块的使用寿命。从实际使用场景出发，手持设备的外壳首先要满足单手握持的贴合度，壳体两侧的内收弧面完全贴合成年人手掌自然弯曲的形态，长时间握持作业不会产生硌手的压痕，两端延伸的凸起结构一方面可以在设备意外跌落时形成支撑缓冲区，避免壳体直接接触硬质地面造成开裂，另一方面也预留了挂绳孔的安装位置，方便高空作业、移动巡检场景下将设备挂在手腕处防止脱落。

　　从结构设计思路来看，整个壳体采用上下扣合的装配方式，分型面设置在壳体侧面的弧面转折处，既可以保证外观面的完整性，避免分型线出现在握持接触的主要区域影响手感，也能在扣合后形成迷宫式的密封结构，配合卡扣与螺丝的组合固定方式，可达到日常防泼溅、防尘的防护等级，适配多数非极端恶劣的工业作业环境。壳体表面预留的细小开孔为状态指示灯的透光位，开孔位置设置在握持时不会被手掌遮挡的壳体上半区域，作业过程中无需刻意调整设备角度就能直接观察设备运行状态；侧面的开槽位置为接口预留位，深度与宽度匹配常用的Type-C充电接口、数据传输接口的安装尺寸，开槽边缘做了0.3mm的倒角处理，避免插头插拔时刮擦壳体边缘产生毛边。

　　在安装边界的尺寸控制上，壳体内部的筋位布局完全围绕内部元器件的排布设计，电池仓位置的筋位高度比电池标称厚度高0.2mm，既可以限制电池在壳体内的窜动，也能预留出缓冲泡棉的粘贴空间，避免设备受冲击时电池直接撞击壳体产生异响；电路板安装柱的高度统一，柱体内嵌铜螺母的安装深度达到3mm，保证螺丝锁附后有足够的咬合力，不会因为多次拆装出现滑牙问题。壳体的壁厚设计遵循均匀过渡原则，主体壁厚保持在2mm，转角位置的壁厚差控制在0.3mm以内，避免注塑生产时出现缩痕、翘曲等成型缺陷，两端的凸起支撑位置壁厚适当加厚到2.5mm，提升跌落时的抗冲击能力，同时在加厚区域的内侧做了偷胶处理，防止壁厚不均导致的外观面缩水问题。

　　从实际装配的角度考量，壳体内部的所有卡扣位置都做了导入斜角，上下壳扣合时无需额外施加过大压力就能顺利对位，卡扣的卡合量设计为0.5mm，既保证扣合后的连接强度，也能在需要拆机维修时用普通撬棒顺利拆开，不会出现卡扣断裂的问题。壳体的外表面做了细晒纹处理，一方面可以提升握持时的摩擦力，减少手汗较多时设备滑落的风险，另一方面也能掩盖日常使用中产生的细微划痕，延长外壳的外观使用寿命。针对手持设备常见的边角磕碰问题，壳体所有外露的转角位置都做了R角过渡，最小R角不小于2mm，既避免尖锐边角在使用中划伤操作人员，也能在磕碰时分散冲击力，降低壳体开裂的概率。

　　在结构验证的维度上，这类外壳的设计需要提前考虑跌落测试的工况，按照1.2米高度自由跌落至水泥地面的标准，壳体的四个角、两端凸起位置的应力集中区域都做了局部加强，内侧增加了纵向的加强筋连接受力点与壳体主体，将冲击应力分散到整个壳体结构上，避免局部应力过大导致开裂。同时壳体内部的元器件避让空间预留充足，所有筋位与安装柱的位置都避开了电路板上的元器件焊点、接插件位置，装配后不会出现元器件被顶住导致的虚焊、接触不良问题。接口位置的壳体边缘与接口端面的间隙控制在0.1mm，既不会因为间隙过大影响外观，也不会因为尺寸公差导致接口装配时出现干涉。
