适配N50直流电机的紧凑型蜗杆变速传动结构

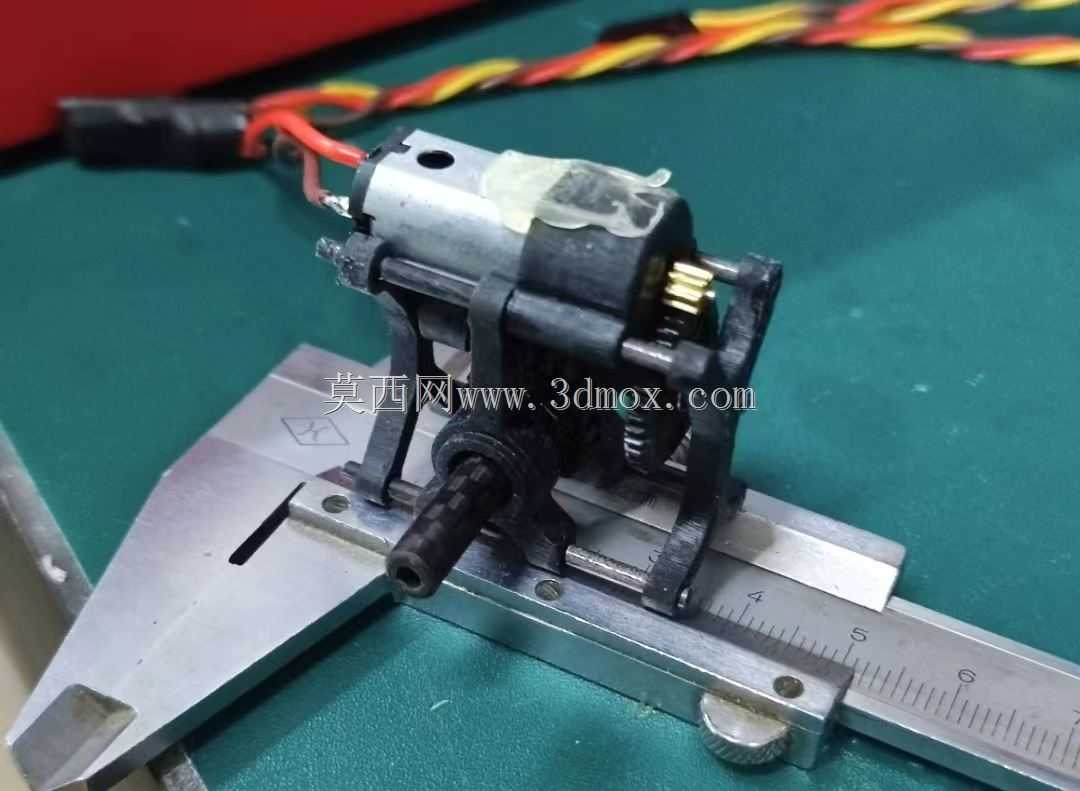

　　这款蜗杆变速结构主要面向小型桌面级传动场景、微型智能装备动力传输需求设计，可直接适配N50规格直流电机的输出轴，在狭小安装空间内完成动力减速与扭矩放大，常见应用场景包括小型桌面机器人行走驱动、微型实验台进给传动、小型模型设备动力输出、桌面级3D打印配套辅机传动等对安装体积有严格限制的场合。设计之初优先考虑了轻量化与易加工属性，支撑结构采用四根碳纤维杆作为主体受力件，相比传统金属箱体结构，在保证支撑刚度的前提下大幅降低整体重量，同时碳纤维杆的标准件采购成本低，无需额外定制加工箱体类零件，适配桌面级DLP打印的加工条件，所有非标准结构件均可通过桌面级光固化打印完成制作，降低小批量试制的加工门槛。

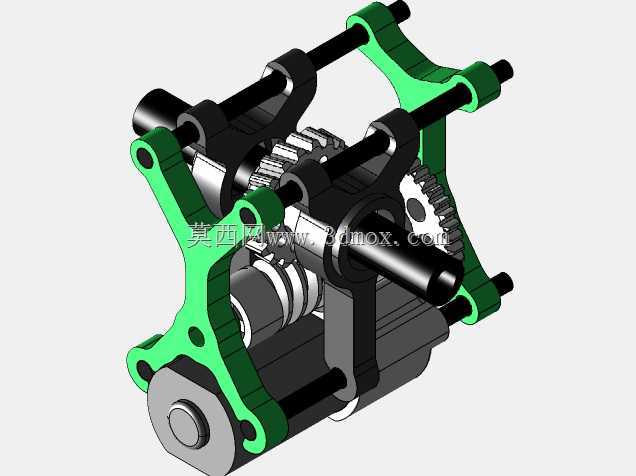

　　传动核心采用蜗杆蜗轮配合直齿轮的二级传动路径，输入端直接对接电机输出轴，通过蜗杆将电机高转速低扭矩的动力输入，经蜗轮一级减速后，再通过末端黄铜齿轮完成二级动力输出，整体传动比匹配小型直流电机的高转速特性，输出端转速可适配多数小型执行机构的需求。安装边界上，整体结构围绕碳纤维支撑杆布局，横向与纵向安装尺寸均控制在微型设备的安装预留空间范围内，输入端轴孔直接匹配N50电机的轴径，无需额外加装联轴器即可完成电机与变速结构的对接，输出端轴径适配常规微型传动轮的安装孔径，可直接连接负载轮、传动带轮等执行部件。结构设计上充分考虑了装配便利性，所有轴承位均采用标准微型轴承的安装尺寸，装配时仅需依次将传动轴、齿轮、轴承穿入碳纤维支撑杆，

　　再锁紧两端的绿色支撑件即可完成整体组装，无需复杂的工装夹具辅助，支撑件上预留的安装孔位可直接将整个变速结构固定在设备基板上，安装孔位间距经过统一规划，适配多数小型设备的安装孔位标准。受力层面，碳纤维支撑杆主要承担轴向拉紧力与径向支撑力，齿轮啮合产生的径向力通过支撑件传递到碳纤维杆上，避免打印件直接承受交变载荷，提升整体结构的使用寿命，末端黄铜齿轮采用过盈配合方式固定在输出轴上，保证大扭矩输出时不会出现轴与齿轮的相对滑动，轴承选型均采用标准微型深沟球轴承，转动阻力小，采购替换方便，日常维护仅需定期补充少量润滑脂即可保证传动顺畅。
