车辆正时皮带张力自动控制装置结构

　　这套张力控制装置主要适配乘用车、轻型商用车的内燃发动机正时传动系统，核心作用是在正时皮带全生命周期内维持稳定的张紧力，避免皮带过松引发跳齿、配气相位错位，或是过紧导致的皮带磨损加剧、轮系轴承负载超限问题。从实际装车场景来看，该装置布置在发动机缸体前端的正时舱内，安装基准面贴合缸体预制的凸台定位结构，整体安装边界控制在120mm×85mm×160mm的空间范围内，不会与正时罩盖、曲轴皮带轮、凸轮轴相位调节器等周边部件产生运动干涉，适配多数排量1.0L-2.5L的直列四缸发动机正时舱布局。

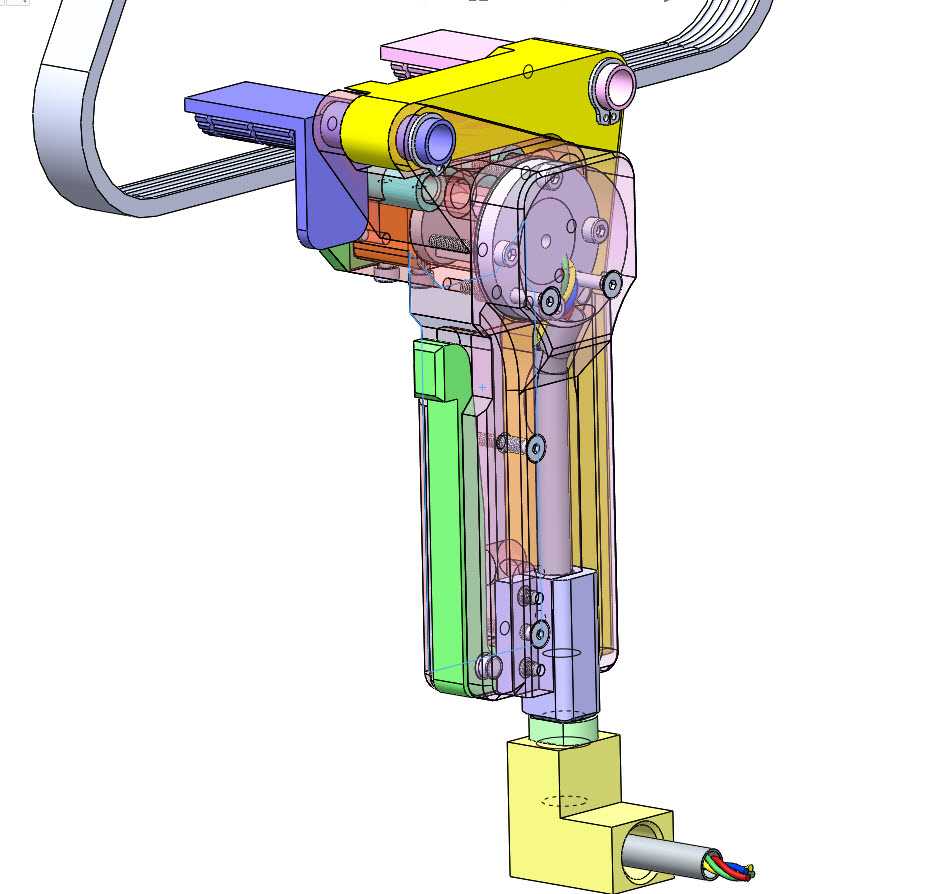

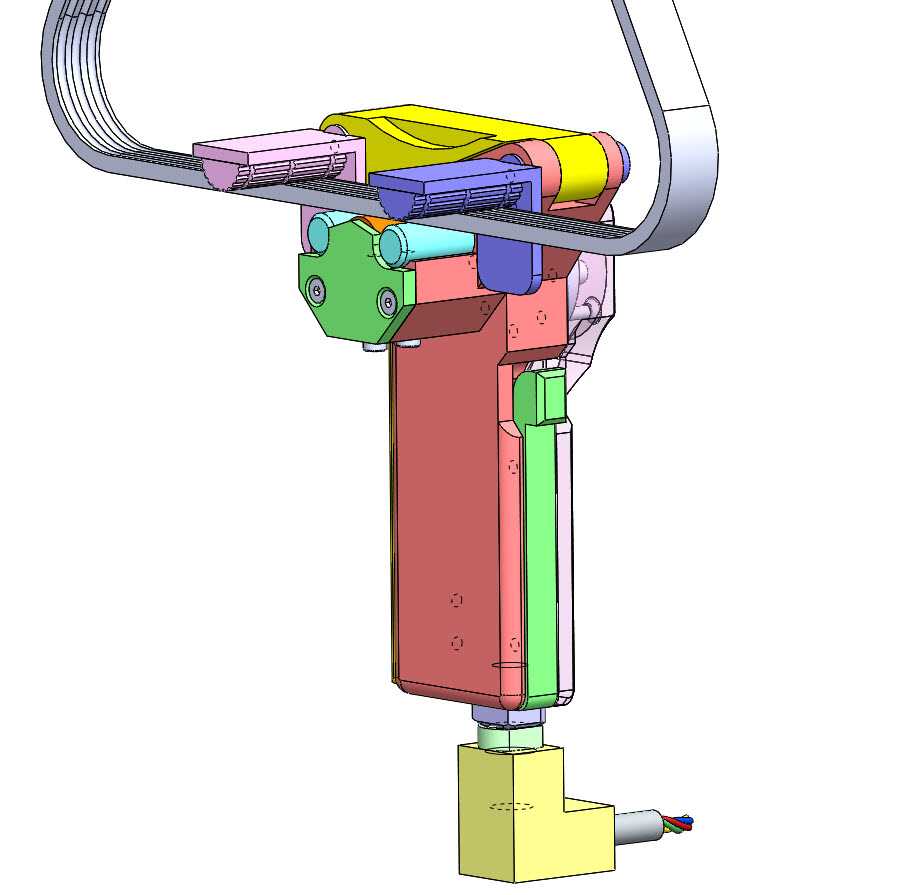

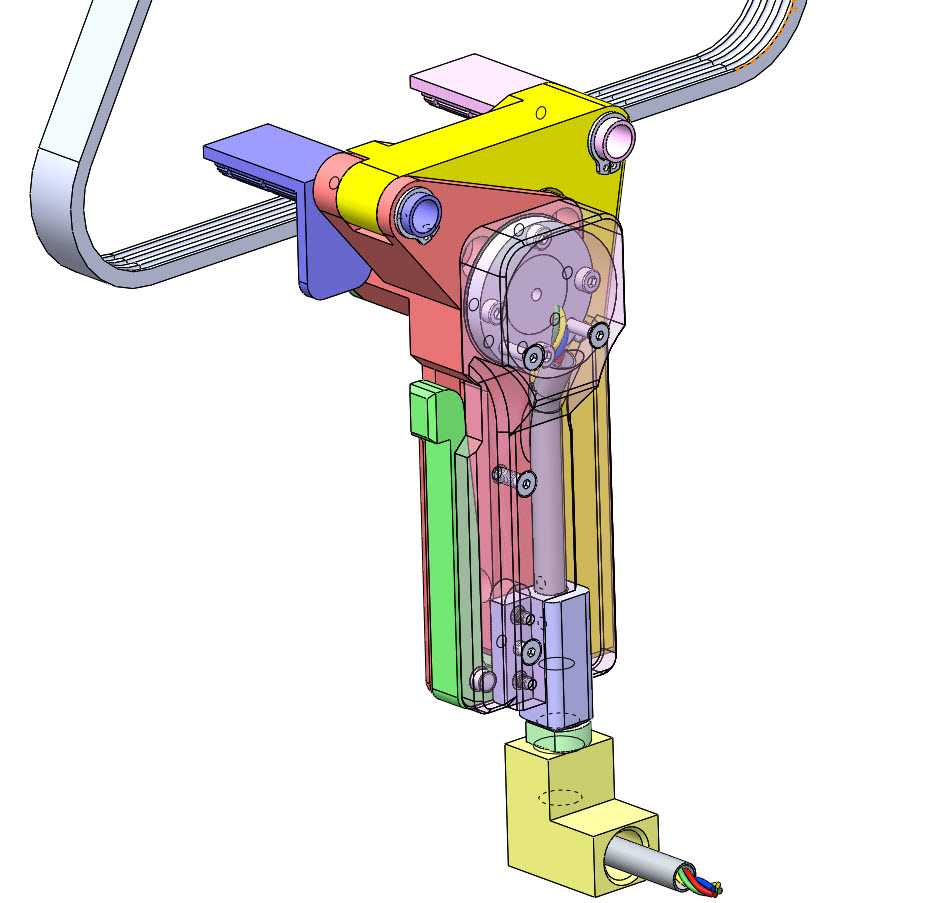

　　结构设计上，装置采用摆臂式张紧结构作为核心执行单元，摆臂一端通过带衬套的铰接销轴固定在安装基座上，另一端集成尼龙材质的张紧轮，轮面带有与正时皮带齿形匹配的导向槽，工作时轮面完全贴合皮带非啮合侧的光面，不会损伤皮带齿形结构。张紧力的提供来自集成在摆臂与基座之间的螺旋压缩弹簧，弹簧刚度经过匹配计算，可在皮带因磨损、温度变化产生长度形变时，自动推动摆臂绕铰接点转动，实时补偿皮带的伸长量，维持张紧力在设定的280N-350N区间内，无需人工定期调整张紧度。

　　装置还设置了阻尼缓冲结构，在摆臂铰接位置集成了摩擦阻尼片，可吸收发动机运转过程中皮带产生的横向振动，避免张紧轮出现高频振跳，降低正时传动系统的运行噪音，同时减少皮带因反复弯折产生的疲劳损伤。基座部分采用压铸铝合金材质，在保证结构强度的同时控制整体重量，基座上预留的两个M8安装螺栓孔位置度公差控制在±0.1mm以内，可直接与缸体上的预制螺纹孔对接，安装时无需额外调整定位，装配效率较高。

　　从功能逻辑来看，当发动机冷机启动时，皮带因低温出现收缩，张紧轮会受到皮带的反向推力，此时摆臂可克服弹簧预紧力小幅回摆，避免皮带张紧力骤增导致的断裂风险；当发动机长时间运行后，皮带受温度影响和长期拉伸出现松弛，弹簧会推动摆臂向外摆动，始终保持张紧轮对皮带的压紧力，确保正时传动的相位精度，避免进排气门开闭时机与活塞运动位置错位，防止出现气门顶活塞等严重发动机故障。

　　结构细节上，张紧轮内部采用双列深沟球轴承，可承受径向和小幅轴向的复合载荷，轴承密封结构采用双唇口橡胶密封圈，可阻挡正时舱内的机油蒸汽、灰尘进入轴承内部，延长轴承使用寿命。摆臂与弹簧接触的位置设置了弹簧导向柱，避免弹簧在压缩、伸展过程中出现侧向偏移，保证张紧力输出方向始终垂直于皮带运行平面，不会出现偏磨皮带的问题。装置整体的运动行程设计为25mm，可覆盖正时皮带从全新状态到磨损极限状态下的全部伸长量补偿需求，在皮带达到更换周期前无需人工维护张紧度。
