12V10Ah铅酸启动蓄电池结构设计

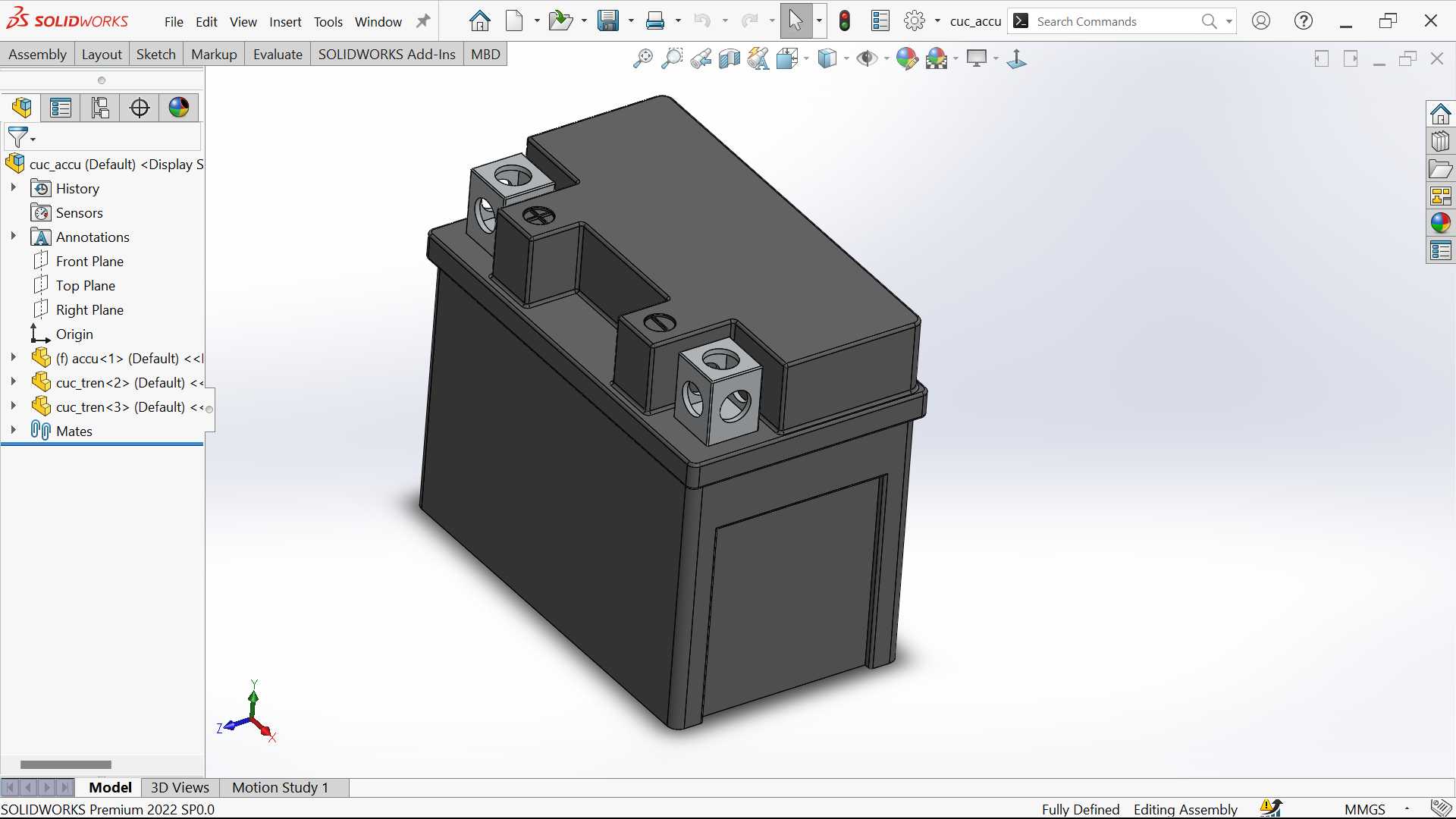

　　这款12V标称容量10Ah的铅酸类启动蓄电池，日常主要适配小排量燃油摩托车、小型通用汽油发电机组、园林作业机械这类对启动瞬间峰值电流有要求的场景，同时也可作为小型户外移动储能单元、应急备用供电模块的核心储电部件使用。从结构设计层面来看，整体采用硬质耐腐工程塑料作为壳体主材质，壳体侧壁做了等距分布的竖向加强筋结构，既可以提升壳体整体抗形变能力，应对车辆行驶过程中的持续振动、轻微磕碰冲击，也能在电池内部极群装配时提供更好的侧壁支撑，避免极群在长期使用过程中出现位移、极柱受力松动的问题。顶部的极柱布局采用对角错位设计，两个接线端子分别设置在顶面靠近边角的位置，端子基座做了内嵌式的防呆结构，能避免接线时正负极接反的操作失误，

　　端子本身采用嵌铜镀铅的材质结构，兼顾导电性能与耐酸腐蚀能力，接线部位预留了标准螺栓锁紧的安装空间，适配常规的圆形接线端子压接安装，不需要额外定制转接件。外形尺寸方面，长宽高三个方向的边界分别为151毫米、88毫米、132毫米，这个尺寸是严格参照同规格通用电池的安装舱位标准设计的，安装时可以直接替换同型号的市售常规产品，不需要对原有设备的电池安装位做切割、垫高之类的改造，安装边界预留了2毫米的装配公差余量，即使不同厂家的电池舱位存在小幅尺寸偏差，也能顺利完成装配。顶面除了极柱之外，还设置了一体式的提手凹槽结构，不需要额外加装塑料提手，搬运时可以直接扣住凹槽施力，同时凹槽结构不会额外增加电池的整体高度，不会占用安装舱位的上部空间。

　　电池上盖与壳体之间采用热熔密封的工艺结构，建模时还原了密封槽的配合细节，密封槽宽度均匀一致，能保证密封胶填充后完全隔绝内部电解液的渗漏路径，即使在倾斜45度的安装工况下，也不会出现电解液漏液的问题。在实际选型适配时，需要注意这款电池的放电特性偏向启动型，短时间大电流放电能力较强，不适合作为深循环放电的储能电池长期使用，如果用于持续小电流放电的场景，会大幅缩短电池的实际使用寿命。建模过程中对内部极群的排布空间做了等比例还原，壳体内部的极群容纳腔尺寸与外部壳体的壁厚做了匹配设计，壁厚均匀控制在3毫米左右，既保证壳体结构强度，也不会因为壁厚过大导致内部储电空间被挤占，影响实际容量表现。极柱与上盖之间的密封结构采用了双层密封圈的设计思路，

　　第一层密封圈阻隔电解液从极柱根部向上渗漏，第二层密封圈阻隔外部的水汽、灰尘进入电池内部，提升电池在潮湿、多尘工况下的适应能力。对于设备结构设计人员来说，在做配套安装舱位设计时，除了要预留三个方向的外形尺寸空间，还要在极柱上方预留不小于15毫米的接线操作空间，方便扳手伸入完成接线螺栓的锁紧操作，同时要在电池安装位的侧面预留排气阀的通气空间，这款电池的排气阀设置在上盖靠近侧边的位置，工作时会排出少量充电过程中产生的气体，不能被安装舱位的结构件完全堵死，避免内部气压升高出现鼓壳问题。
