带SMD焊接引脚CR1616纽扣电池结构

　　在消费类电子、小型工控板卡、便携检测设备的PCB设计环节里，板载备用电源的选型一直是结构工程师需要反复核对边界的环节，CR1616规格的贴片式纽扣电池，正是针对低功耗板载RTC供电、参数掉电保存这类场景设计的标准元件，这类元件的三维建模精度，直接影响后续PCB Layout的焊盘对位、钢网开孔、SMT贴片工序的良率，甚至会波及整机组装后的壳体干涉问题。

　　从实际应用场景来看，这类SMD封装的纽扣电池，大多用在不需要频繁更换电池的板卡上，比如家用智能电表的时钟供电模块、工业传感器节点的参数存储备份、小型蓝牙外设的低功耗维持电路，和传统插件式纽扣电池座不同，贴片式的结构不需要在PCB上开插件过孔，能够节省板面对空间，同时适配全自动化SMT产线的回流焊工序，不需要额外安排人工插件工位，能有效降低批量生产的组装成本。

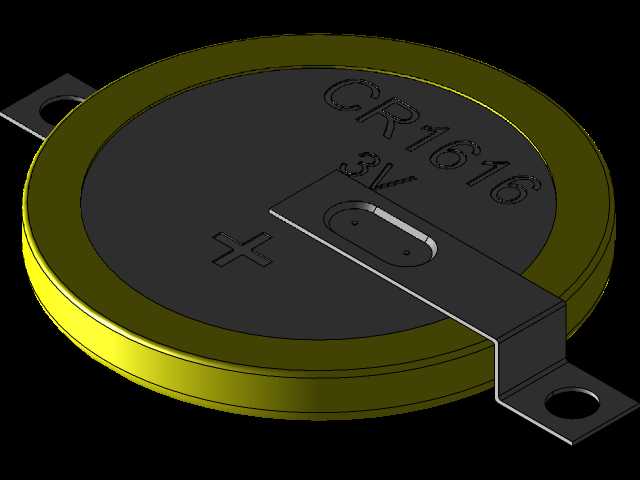

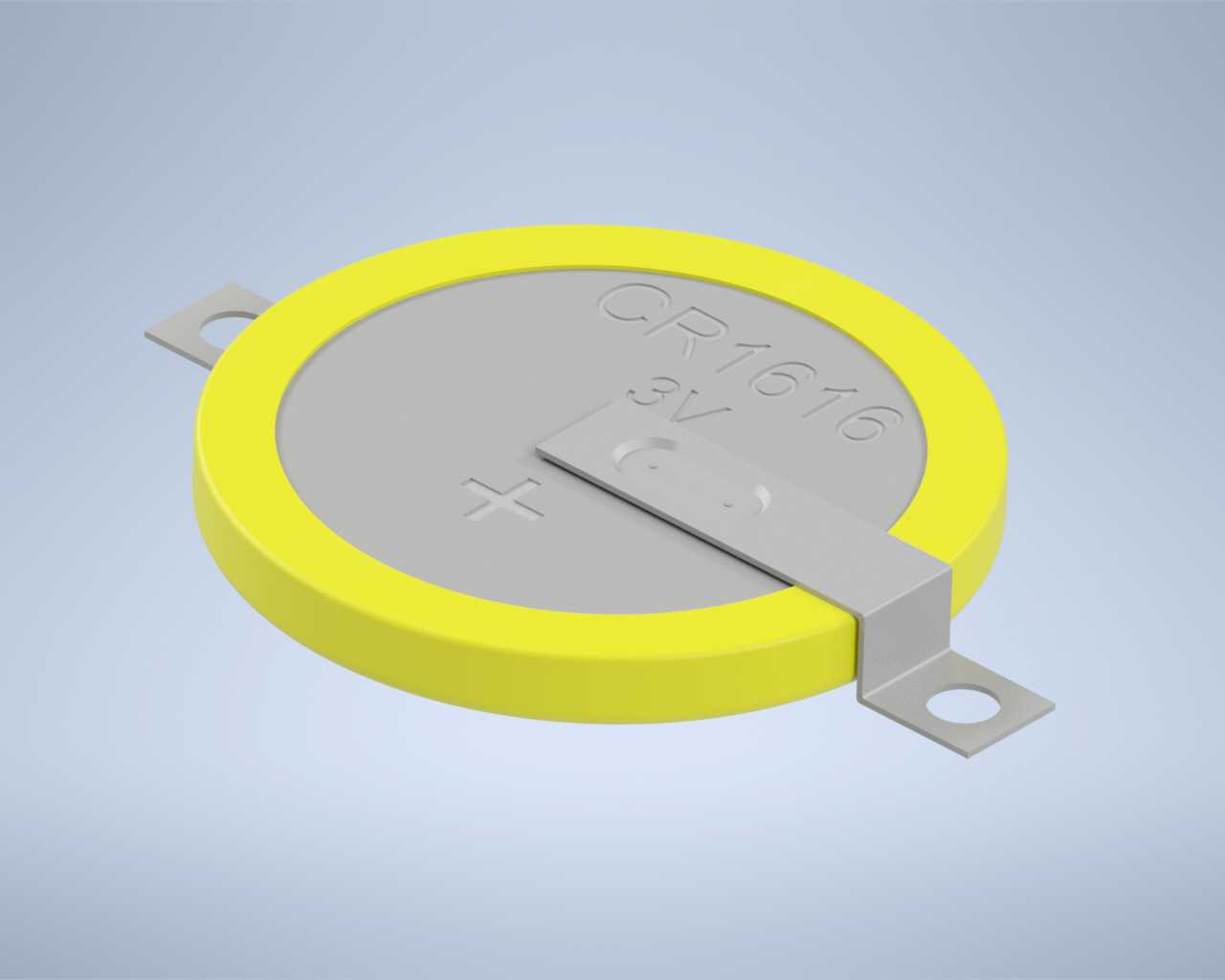

　　这款元件的结构设计核心，围绕贴片焊接的可靠性与电池固定的稳定性展开。主体的CR1616电芯本身是标准的16mm直径、1.6mm厚度的锂锰纽扣电芯，外围的黄色绝缘圈是核心的绝缘防护结构，一方面要隔绝电芯正极壳体与PCB板面的非焊盘区域接触，避免出现短路风险，另一方面要在回流焊的高温区间里维持绝缘性能不下降，不会因为高温融化出现绝缘失效的问题。两侧延伸出的金属焊脚是整个结构的设计重点，其中带定位孔的长引脚对应电池的负极，直接与电芯的负极底面导通，另一侧的短引脚对应正极，与电芯的正极侧壁压接导通，两个引脚的焊盘区域都做了平整化处理，保证焊锡能够均匀浸润，引脚的弯折角度经过反复校准，贴装后引脚底面与PCB板面的间隙控制在0.1mm到0.15mm之间，既能够让焊锡通过毛细作用填满引脚与焊盘的间隙，形成可靠的焊点，又不会因为间隙过大导致贴片时元件偏移。

　　在建模过程中，需要严格核对的安装边界参数有几个核心维度：首先是元件的总占位尺寸，包含两侧焊脚在内的总长度要控制在22mm以内，宽度方向与电芯直径保持一致为16mm，总高度因为没有额外的电池座结构，仅比电芯本身厚度高出0.2mm的引脚板材厚度，整体高度控制在1.8mm，对于对板上净空有严格要求的薄型设备来说，这个高度参数能够直接适配壳体内部的空间预留，不需要额外做避空凹槽。其次是焊盘的匹配尺寸，负极焊脚的开孔位置要与引脚的定位孔完全对应，这个定位孔的作用是在SMT贴片时通过定位销或者视觉识别做元件对位，减少贴片偏移的概率，焊盘的外延尺寸要比引脚宽出0.3mm，保证焊锡的润湿角符合焊接工艺要求，避免出现虚焊、立碑等贴片缺陷。

　　从结构设计的合理性角度看，这种一体化的贴片电池结构，省去了独立电池座的额外物料成本，同时避免了电池座与电芯之间的接触电阻过大的问题，引脚与电芯的连接采用机械压接的方式，接触电阻能够控制在20mΩ以内，能够满足低功耗电路长期供电的导通要求。绝缘圈的边缘做了0.2mm的凸台结构，刚好能够卡在电芯的侧壁上，在生产组装时能够快速定位电芯的位置，不会出现电芯偏移导致正负极短路的问题，同时在回流焊过程中，绝缘圈的耐高温特性能够支撑电芯不会因为高温出现形变，保证引脚与电芯的连接可靠性。

　　在实际选型建模时，还要考虑元件的包装边界，这类SMD元件都是采用编带包装进行SMT供料，建模时的元件拾取中心点要设置在元件的几何中心位置，也就是电芯的圆心处，方便贴片机的吸嘴拾取，不会出现拾取偏移的问题。另外，引脚的可焊性区域要做明确的区分，非焊接区域的金属表面做镀镍处理，焊接区域做镀锡处理，建模时可以通过材质区分来标注不同的表面处理区域，给后续的工艺设计提供参考。对于需要做整机结构仿真的场景，这个模型的重量参数也要准确还原，单颗元件的重量控制在1.8g左右，在做板卡的振动仿真时，这个重量参数能够准确模拟元件在振动环境下对焊点的应力影响，提前预判焊点疲劳失效的风险。

　　很多工程师在做这类元件建模时容易忽略的一个细节，是电池正极引脚的压接弹片结构，这个弹片的预压力经过校准，能够保证在-40℃到85℃的工作温度区间里，始终与电芯的正极侧壁保持可靠接触，不会因为温度变化导致的热胀冷缩出现接触断开的问题，建模时要还原弹片的弯折弧度，不能直接做成直角连接，否则在仿真时会错误计算应力集中的位置，导致后续的可靠性判断出现偏差。同时，绝缘圈的材质是耐高温的LCP材质，建模时的壁厚控制在0.3mm，既能够保证足够的绝缘强度，又不会占用过多的板面空间，这个壁厚参数是经过绝缘耐压测试验证的，能够承受500V的交流耐压不出现击穿，满足常规电子设备的安规要求。
